配电变压器三相负荷电流不平衡的危害与防范

三相负荷不平衡运行的危害及预防措施三相负荷不平衡运行的危害及预防措施配电变压器多采用三相四线制供电方式,由于其三相负荷和单相负荷并存,一旦三相负荷分配不合理,就会出现变压器运行时三相负荷不平衡问题。

配电变压器三相负荷不平衡运行的危害。

1.增加变压器和配电线路的损耗。

变压器的功率损耗包括空载损耗和负载损耗,空载损耗基本是一定的,负载损耗则是随负荷大小的变化而变化,由于变压器的负载损耗和线路的功率损耗与通过的电流的平方成正比,所以,当配电变压器的输出容量一定时,三相电流的不平衡度越大,变压器和线路的损耗就越大。

2.降低变压器的出力。

由于三绕组变压器在设计上是三相对称的,当变压器在三相负荷不平衡运行时,其最大出力只能由三相不平衡负荷中最大一相不超过额定容量为限,从而使其他两相的出力受到限制。

3.影响供电质量,对用电设备造成损害。

变压器在三相负荷不对称运行时,由于各相电流不一样,变压器内各绕组电压降就不相同,造成变压器负荷大的一相输出电压低,使负荷不能正常工作;负荷小的一相输出电压高,接近高电压,造成一些电器缩短使用寿命,甚至发生烧坏事故。

4.当配电线路三相负荷出现严重不对称时,中性线有电流流过,这时,如果中性线线径太细或接触不好,就会造成零线断线,致使家用电器烧坏。

5.降低电动机的有功出力,加大配电变压器的磁滞损耗和涡流损耗。

由于不平衡的三相电压中存在着正序分量、负序分量和零序分量,当通入电动机后,由于负序电势产生的旋转磁场与正序电势产生的磁场相反,所以起制动作用,降低了电动机的有功出力。

在配电变压器内部,零序分量产生零序磁通,而高压侧没有零序磁通,因此低压侧的零序磁通只能从变压器不导磁的钢构件上通过,形成磁滞损耗和涡流损耗。

防止配电变压器三相负荷不平衡的措施。

1.在安装接线时,要考虑三相负荷的分配情况,尽量使三相负荷分布均匀。

2.要注意观察测量配电变压器各项负荷电流,以便及时调整三相负荷的不平衡度(三相负荷电流的不平衡度应不大于15%。

三相不平衡的主要危害及其对策是什么？
三相不平衡同样对电力系统本身以及电力用户造成一系列的危害，
具体表现在：
（1）引起旋转电机的附加发热和振动，危及其安全运行和正常出力。

（2）引起以负序分量为启动元件的多种保护发生误动作（特别是当电网汇总同时存在谐波的时候），对电网的安全运行具有严重的威胁。

（3）电压不平衡使半导体变流设备产生附加的谐波电流（非特征谐波），而这种设备一般设计上只允许2%的电压不平衡度。

（4）电压不平衡使发电机容量的利用率下降。

这是因为不平衡时最大相电流不能超过额定值。

在极端情况下，只带单相负荷时，则设备利用率仅为。

0.577
（5）变压器的三相负荷不平衡，不仅使负荷较大的一相绕组过热导致其寿命缩短，而且还会由于磁路不平衡，大量漏磁通经箱壁、夹件等使其严重发热，造成附加损耗。

（6）在低压配电线路中，三相不平衡会影响计算机正常工作，还会引起照明电灯寿命缩短（电压过高）或者照度不足（电压过低），以及电视机的损坏。

（7）三相不平衡时，将引起电网损耗的增加。

（8）使电热炉的电能损耗增加，产量减少，炉子的效率降低。

（9）低压通信系统，电力三相不平衡时，会增大对其干扰，影响正常通信质量。

解决三相不平衡通常使用的方法为：将不对称负荷分配到不同的供电点；
将不对称负荷合理分配到各相；将不对称负荷接到更高电压等级上供电，以使连接点的短路容量足够大；采用平衡装置等等。

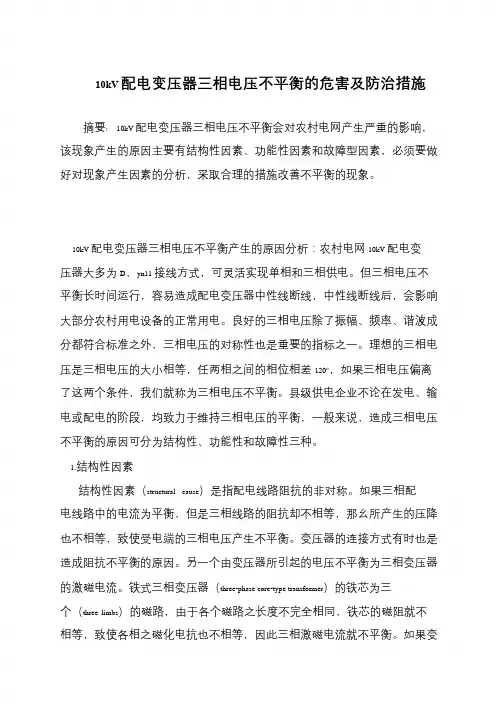

10kV 配电变压器三相电压不平衡的危害及防治措施摘要: 10kV 配电变压器三相电压不平衡会对农村电网产生严重的影响，该现象产生的原因主要有结构性因素、功能性因素和故障型因素，必须要做好对现象产生因素的分析，采取合理的措施改善不平衡的现象。

10kV 配电变压器三相电压不平衡产生的原因分析：农村电网10kV 配电变压器大多为D，yn11 接线方式，可灵活实现单相和三相供电。

但三相电压不平衡长时间运行，容易造成配电变压器中性线断线，中性线断线后，会影响大部分农村用电设备的正常用电。

良好的三相电压除了振幅、频率、谐波成分都符合标准之外，三相电压的对称性也是重要的指标之一。

理想的三相电压是三相电压的大小相等，任两相之间的相位相差120°，如果三相电压偏离了这两个条件，我们就称为三相电压不平衡。

县级供电企业不论在发电、输电或配电的阶段，均致力于维持三相电压的平衡，一般来说，造成三相电压不平衡的原因可分为结构性、功能性和故障性三种。

1.结构性因素结构性因素（structural cause）是指配电线路阻抗的非对称。

如果三相配电线路中的电流为平衡，但是三相线路的阻抗却不相等，那幺所产生的压降也不相等，致使受电端的三相电压产生不平衡。

变压器的连接方式有时也是造成阻抗不平衡的原因。

另一个由变压器所引起的电压不平衡为三相变压器的激磁电流。

铁式三相变压器（three-phase core-type transformer）的铁芯为三个（three limbs）的磁路，由于各个磁路之长度不完全相同，铁芯的磁阻就不相等，致使各相之磁化电抗也不相等，因此三相激磁电流就不平衡。

如果变压器的Y 接端中性点未接地，变压器的相电压就会出现轻微的不平衡。

2.功能性因素功能性因素（functional cause）是指三相传输的有效及无效功率不平衡，简单地说，就是负载的不平衡。

供电所在分配单相负载时，虽然尽可能的将负载均匀的分配在各相上，但是即使负载的分配是三相完全相等，也不能保证所有的单相负载都在同一时间消耗相等的功率。

三相不平衡的原因危害以及解决措施!三相不平衡是指三相电路中的三个相电压或电流的幅值不相等或者相角不等的情况。

三相不平衡可能由多种原因造成，例如电网电压不稳定、负载不均衡、线路阻抗不等等。

三相不平衡会给电力系统带来一系列的危害，包括降低电力系统效率、增加能耗、使设备损坏、影响电能质量等。

为了解决三相不平衡带来的问题，可以采取一系列的措施，包括优化负载分配、使用平衡设备、增加系统容量等。

首先，我们来分析一下导致三相不平衡的原因。

三相不平衡的原因可以从系统、负载和线路三个方面来分析。

从系统来看，电网电压不稳定是导致三相不平衡的主要原因之一、电网电压的不稳定性可能由于电网负荷变化大、供电线路阻抗不等、电源变压器故障等原因造成，这会导致不同相电压的幅值和相角发生变化，从而引起三相不平衡。

从负载来看，不同电器设备的功率需求不同，导致各个相的负载不均衡。

例如，在住宅区，电视、冰箱、洗衣机等电器设备的用电需求可能不同，这就会使得三相负载不平衡。

此外，由于三相线路中的负载采用的三相变压器可能存在不同的连接方式或者单相负载连接方式，也会导致三相不平衡。

从线路来看，线路阻抗不等是一种导致三相不平衡的常见现象。

由于线路长度、导线截面积、接触电阻等因素的差异，导致三相线路中的阻抗不同，进而导致电压不平衡。

三相不平衡会给电力系统带来一系列的危害。

首先，三相不平衡会降低电力系统的效率，增加系统能耗。

由于系统的三相电压或电流不平衡，会导致电能在传输过程中的损耗增加，使得系统的能效降低。

其次，三相不平衡会导致设备损坏。

由于系统中存在电流不平衡，会导致电机、变压器等设备的工作不平稳，增加设备的运行负荷，导致设备过热、烧损等问题。

此外，三相不平衡还会给用户带来电能质量问题，例如电压波动、谐波等，影响用电设备的正常运行。

为了解决三相不平衡带来的问题，可以采取以下措施。

首先，需要优化负载分配。

可以通过合理规划电器设备的用电方式、改善负载的均衡性，尽量减小三相负载不平衡。

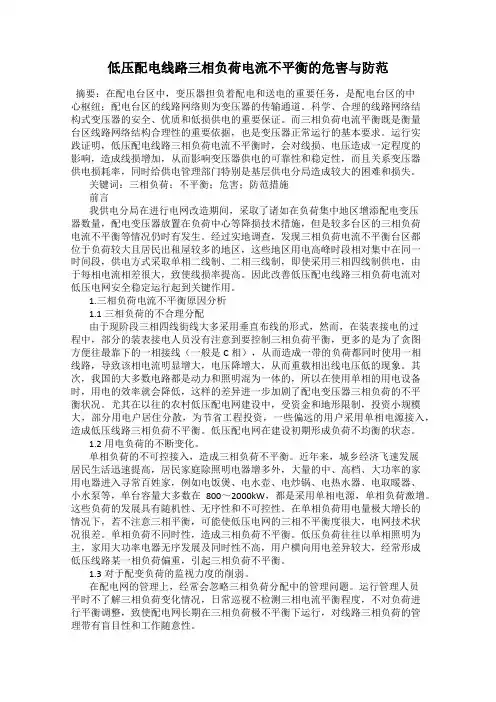

低压配电线路三相负荷电流不平衡的危害与防范摘要：在配电台区中，变压器担负着配电和送电的重要任务，是配电台区的中心枢纽；配电台区的线路网络则为变压器的传输通道。

科学、合理的线路网络结构式变压器的安全、优质和低损供电的重要保证。

而三相负荷电流平衡既是衡量台区线路网络结构合理性的重要依据，也是变压器正常运行的基本要求。

运行实践证明，低压配电线路三相负荷电流不平衡时，会对线损、电压造成一定程度的影响，造成线损增加，从而影响变压器供电的可靠性和稳定性，而且关系变压器供电损耗率，同时给供电管理部门特别是基层供电分局造成较大的困难和损失。

关键词：三相负荷；不平衡；危害；防范措施前言我供电分局在进行电网改造期间，采取了诸如在负荷集中地区增添配电变压器数量，配电变压器放置在负荷中心等降损技术措施，但是较多台区的三相负荷电流不平衡等情况仍时有发生。

经过实地调查，发现三相负荷电流不平衡台区都位于负荷较大且居民出租屋较多的地区，这些地区用电高峰时段相对集中在同一时间段，供电方式采取单相二线制、二相三线制，即使采用三相四线制供电，由于每相电流相差很大，致使线损率提高。

因此改善低压配电线路三相负荷电流对低压电网安全稳定运行起到关键作用。

1.三相负荷电流不平衡原因分析1.1三相负荷的不合理分配由于现阶段三相四线街线大多采用垂直布线的形式，然而，在装表接电的过程中，部分的装表接电人员没有注意到要控制三相负荷平衡，更多的是为了贪图方便往最靠下的一相接线（一般是C相），从而造成一带的负荷都同时使用一相线路，导致该相电流明显增大，电压降增大，从而重载相出线电压低的现象。

其次，我国的大多数电路都是动力和照明混为一体的，所以在使用单相的用电设备时，用电的效率就会降低，这样的差异进一步加剧了配电变压器三相负荷的不平衡状况。

尤其在以往的农村低压配电网建设中，受资金和地形限制，投资小规模大，部分用电户居住分散，为节省工程投资，一些偏远的用户采用单相电源接入，造成低压线路三相负荷不平衡。

配电变压器三相负荷不平衡的危害及处理措施摘要：文章探讨了配电变压器三相负荷不平衡的原因，分析了配电变压器三相负荷不平衡的危害。

在此基础上，提出了解决配电变压器三相负荷不平衡问题的处理措施，加强对配电变压器三相负荷的监控，提升配电变压器的稳定性。

关键词：配电变压器；三相负荷；不平衡；危害；措施0 引言配电变压器的三相负荷是否平衡，一方面关系到变压器运行时的电流稳定性以及其可靠性，另一方面还关系着低压线路的线损率和电压合格率等情况，因此三相负荷是否平衡决定着变压器能否正常合格安全运行。

实际的工作及运行中，由于单相负荷分布的不均衡和投入的时间不同时性，使得三相负荷不平衡成为低压电网运行维护中比较突出的问题。

1 配电变压器三相负荷不平衡的原因造成三相负荷不平衡的主要原因是低压台区电网结构不合理、临时用电及季节性用电缺乏固定性、大功率电器的迅速普及、日常维护及用电管理不当和系统状况异常等。

1.1低压台区电网结构不合理部分农村或者城郊低压电网系统结构不够稳固，再加上使用时间过长，改造投入力度较小，存在单向低压线路，使配电变压器的三相负荷出现问题。

1.2临时用电和季节性用电缺乏固定性在临时用电和季节性用电中一般会使用许多单相用电设备，并且分布缺乏集中性，故无法实现对用电时间的合理管控，导致三相负荷不平衡。

1.3大功率电器的迅速普及近年来，我国农村居民的经济条件逐渐变好，对于大功率电器的购买及使用欲望也逐步增加，这在一定程度上造成了台区大容量单相负荷的迅速增长。

农村居民家用电器的使用比率上升，再加上每个家庭的电器化程度存在一定的差异性，使三相电源中的各相负荷失去了平衡，引发配电变压器三相负荷不平衡的问题。

1.4日常维护及用电管理不当针对三相负荷不平衡没有统一且具体的管理模式和考核制度，同时操作维修人员也没有特别关注变压器的三相负荷不平衡情况，再加上对电源方案的审核仅停留在配电变压器容量的审核上，使得管理工作不够精细，也无法把新增用户科学合理地分摊到低压三相线路中。

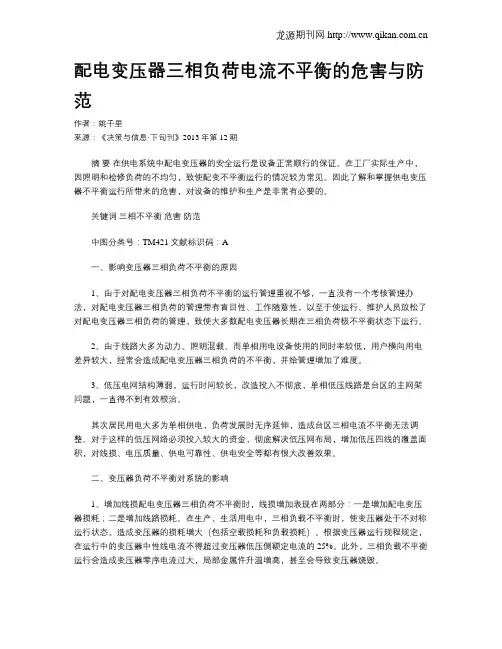

配电变压器三相负荷电流不平衡的危害与防范作者：姚千里来源：《决策与信息·下旬刊》2013年第12期摘要在供电系统中配电变压器的安全运行是设备正常顺行的保证。

在工厂实际生产中，因照明和检修负荷的不均匀，致使配变不平衡运行的情况较为常见。

因此了解和掌握供电变压器不平衡运行所带来的危害，对设备的维护和生产是非常有必要的。

关键词三相不平衡危害防范中图分类号：TM421 文献标识码：A一、影响变压器三相负荷不平衡的原因1、由于对配电变压器三相负荷不平衡的运行管理重视不够，一直没有一个考核管理办法，对配电变压器三相负荷的管理带有盲目性、工作随意性，以至于使运行、维护人员放松了对配电变压器三相负荷的管理，致使大多数配电变压器长期在三相负荷极不平衡状态下运行。

2、由于线路大多为动力、照明混载。

而单相用电设备使用的同时率较低，用户横向用电差异较大，经常会造成配电变压器三相负荷的不平衡，并给管理增加了难度。

3、低压电网结构薄弱，运行时间较长，改造投入不彻底，单相低压线路是台区的主网架问题，一直得不到有效根治。

其次居民用电大多为单相供电，负荷发展时无序延伸，造成台区三相电流不平衡无法调整。

对于这样的低压网络必须投入较大的资金，彻底解决低压网布局，增加低压四线的覆盖面积，对线损、电压质量、供电可靠性、供电安全等都有很大改善效果。

二、变压器负荷不平衡对系统的影响1、增加线损配电变压器三相负荷不平衡时，线损增加表现在两部分：一是增加配电变压器损耗；二是增加线路损耗。

在生产、生活用电中，三相负载不平衡时，使变压器处于不对称运行状态。

造成变压器的损耗增大（包括空载损耗和负载损耗）。

根据变压器运行规程规定，在运行中的变压器中性线电流不得超过变压器低压侧额定电流的25%。

此外，三相负载不平衡运行会造成变压器零序电流过大，局部金属件升温增高，甚至会导致变压器烧毁。

2、降低变压器的利用率，威胁安全运：配电变压器的额定容量是按每相绕组设计的，当配电变压器在三相负荷不平衡状态下运行时，变压器负荷高的那相时常出现故障，如缺相、接点过热、个别密封胶垫劣化等。

变压器三相电流不平衡的危害前言在电气系统中，变压器是一种常见的电气设备，广泛用于输配电系统中。

在使用变压器的过程中，我们经常会遇到一个问题：三相电流不平衡。

这个问题看起来似乎不太严重，但事实上，它可能引起一系列的危害。

在本文中，我们将会从多个方面阐述变压器三相电流不平衡的危害。

可能导致变压器过载变压器在工作时，会产生一定的热量。

当变压器的负载逐渐增加时，热量也会相应增加。

如果变压器的三相电流不平衡严重，那么就相当于有一条电流较大的相承担了过多的负载，导致这条相的温度升高，而其它两相则没有承担足够的负载，从而使得温度较低。

这样一来，就会导致变压器的局部过热，最终可能导致变压器过载。

如果变压器过载时间较长，就会导致变压器内部绕组烧毁，从而影响变压器的正常使用。

降低变压器的寿命变压器是一种长寿命、高稳定性的电气设备。

为了确保变压器的长期正常运行，我们需要注意变压器的使用和维护。

但如果变压器的三相电流不平衡较大，那么这条电流较大的相就会承担过度负载，导致变压器的局部过热，从而加速变压器内部材料老化，损坏变压器的电绝缘系统，缩短变压器的使用寿命。

造成电能损失在三相电路中，电能的输送和分配必须遵循交流电路的基本规律。

三相电流不平衡会导致电路中出现非线性电路，使得电路中的电流和电压不再是正弦波形，从而使得电能无法有效地传输。

这样一来，就会造成电能的损失。

增加电气设备的故障率我们知道，电气设备在运行过程中总是会产生一些瞬间的电压和电流的幅值波动。

如果变压器的三相电流不平衡较大，那么就会导致电气设备运转过程中出现更多的电压和电流起伏，增加了电气设备的故障概率。

同时，变压器在运行过程中也会发生瞬间的电压和电流波动，如若变压器三相电流不平衡，就可能会对其它电气设备的工作产生恶性影响。

可能引发火灾如果变压器的三相电流不平衡较大，就会导致变压器负载不均衡，热量也会不均匀地分布在变压器的不同部位。

如果变压器过载时间较长，就可能会造成变压器绕组上的绝缘层损毁，从而引发电火灾。

变压器负荷失衡的危害及改善措施一、配电变压器三相负荷不平衡的危害L线损增加：配电变压器的负载损耗随变压器的负载电流变化而变化，并与负载电流的平方成正比，在变压器输送相同容量的情况下，三相负荷不平衡，其有功损耗增大。

另外，导线上也将产生功率损耗。

不平衡度越大，线路损耗就越大。

2.增加配电变压器的电能损耗：配电变压器是低压电网的供电主设备，当其在三相负载不平衡工况下运行时，将会造成配变损耗的增加。

因为配变的功率损耗是随负载的不平衡度而变化的。

3.配变出力减少：配变设计时，其绕组结构是按负载平衡运行工况设计的，其绕组性能基本一致，各相额定容量相等。

配变的最大允许出力要受到每相额定容量的限制。

假如当配变处于三相负载不平衡工况下运行，负载轻的一相就有富余容量，从而使配变的出力减少。

其出力减少程度与三相负载的不平衡度有关。

三相负载不平衡越大，配变出力减少越多。

为此,配变在三相负载不平衡时运行,其输出的容量就无法达到额定值，其备用容量亦相应减少，过载能力也降低。

假如配变在过载工况下运行，即极易引发配变发热,严重时甚至会造成配变烧损。

4.配变产生零序电流：配变在三相负载不平衡工况下运行，将产生零序电流，该电流将随三相负载不平衡的程度而变化，不平衡度越大，则零序电流也越大。

零序电流通过钢构件时，即要产生磁滞和涡流损耗，从而使配变的钢构件局部温度升高发热，绕组绝缘因过热而加快老化，导致设备寿命降低。

5.影响用电设备的安全运行：配变是根据三相负载平衡运行工况设计的，其每相绕组的电阻、漏抗和激磁阻抗基本一致。

当配变在三相负载平衡时运行，其三相电流基本相等，配变内部每相压降也基本相同，则配变输出的三相电压也是平衡的。

假如配变在三相负载不平衡时运行，其各相输出电流就不相等，其配变内部三相压降就不相等，这必将导致配变输出电压三相不平衡。

同时，配变在三相负载不平衡时运行，三相输出电流不一样，而中性线就会有电流通过。

因而使中性线产生阻抗压降，从而导致中性点漂移，致使各相相电压发生变化，严重危及用电设备的安全运行。

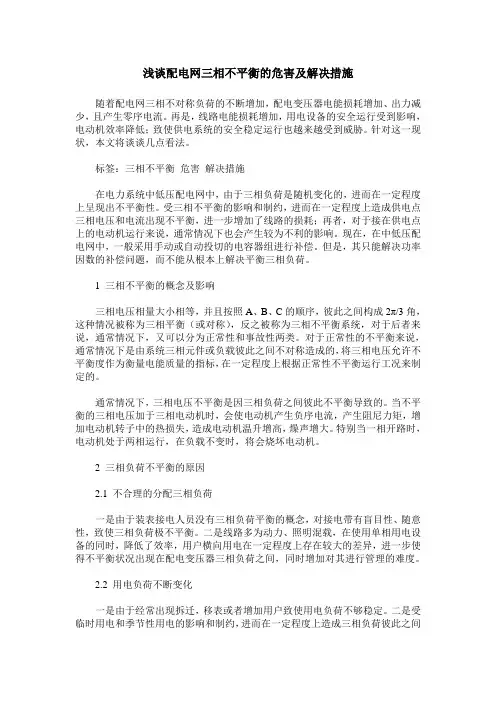

浅谈配电网三相不平衡的危害及解决措施随着配电网三相不对称负荷的不断增加，配电变压器电能损耗增加、出力减少，且产生零序电流。

再是，线路电能损耗增加，用电设备的安全运行受到影响，电动机效率降低；致使供电系统的安全稳定运行也越来越受到威胁。

针对这一现状，本文将谈谈几点看法。

标签：三相不平衡危害解决措施在电力系统中低压配电网中，由于三相负荷是随机变化的，进而在一定程度上呈现出不平衡性。

受三相不平衡的影响和制约，进而在一定程度上造成供电点三相电压和电流出现不平衡，进一步增加了线路的损耗；再者，对于接在供电点上的电动机运行来说，通常情况下也会产生较为不利的影响。

现在，在中低压配电网中，一般采用手动或自动投切的电容器组进行补偿。

但是，其只能解决功率因数的补偿问题，而不能从根本上解决平衡三相负荷。

1 三相不平衡的概念及影响三相电压相量大小相等，并且按照A、B、C的顺序，彼此之间构成2π/3角，这种情况被称为三相平衡（或对称），反之被称为三相不平衡系统，对于后者来说，通常情况下，又可以分为正常性和事故性两类。

对于正常性的不平衡来说，通常情况下是由系统三相元件或负载彼此之间不对称造成的，将三相电压允许不平衡度作为衡量电能质量的指标，在一定程度上根据正常性不平衡运行工况来制定的。

通常情况下，三相电压不平衡是因三相负荷之间彼此不平衡导致的。

当不平衡的三相电压加于三相电动机时，会使电动机产生负序电流，产生阻尼力矩，增加电动机转子中的热损失，造成电动机温升增高，燥声增大。

特别当一相开路时，电动机处于两相运行，在负载不变时，将会烧坏电动机。

2 三相负荷不平衡的原因2.1 不合理的分配三相负荷一是由于装表接电人员没有三相负荷平衡的概念，对接电带有盲目性、随意性，致使三相负荷极不平衡。

二是线路多为动力、照明混载，在使用单相用电设备的同时，降低了效率，用户横向用电在一定程度上存在较大的差异，进一步使得不平衡状况出现在配电变压器三相负荷之间，同时增加对其进行管理的难度。
