如何测量水电站生态流量

水电站下泄生态流量的标准
水电站下泄生态流量的标准是为了保护河流生态系统的健康和维持生物多样性而制定的。

以下是一些常见的水电站下泄生态流量标准的参考：
1. 国家标准：不同国家针对水电站下泄生态流量制定了相应的标准。

以中国为例，中国政府根据国情和区域特点，制定了《水电站生态流量管理技术导则》等相关标准来规范水电站下泄生态流量的要求。

2. 国际标准：国际上也有一些组织或标准制定机构提供了相关的指导，如国际河流河口委员会（ICOLD）和国际河流保护委员会（IFR&P）等，他们制定了下泄流量方面的技术和管理指南。

下泄生态流量的具体要求可能因地区、水电站规模和河流生态系统状况而有所不同。

然而，一般而言，下泄生态流量应满足以下原则：
维持河流流量：下泄流量应确保足够的水量维持河流的自然流量，以保护河流的生态系统功能。

模拟自然水文条件：下泄生态流量应根据河流生态系统的自然水文条件，尽量模拟河流在自然状态下的水量、速度和频率。

季节变化：下泄生态流量应根据季节变化合理调整，以
适应不同季节对生态系统的需求。

保留水体的连通性：下泄流量应确保河道的连通性，使得河流与其河岸湿地、洪泛平原等水体相互联系。

需要注意的是，确切的水电站下泄生态流量标准可能因地区、具体项目和法规要求而有所不同。

强烈建议根据当地的法规和政策，以及与相关专业机构和环保部门的协商，确保在水电站运营过程中合理实施下泄生态流量控制，并尽量减少生态环境的影响。

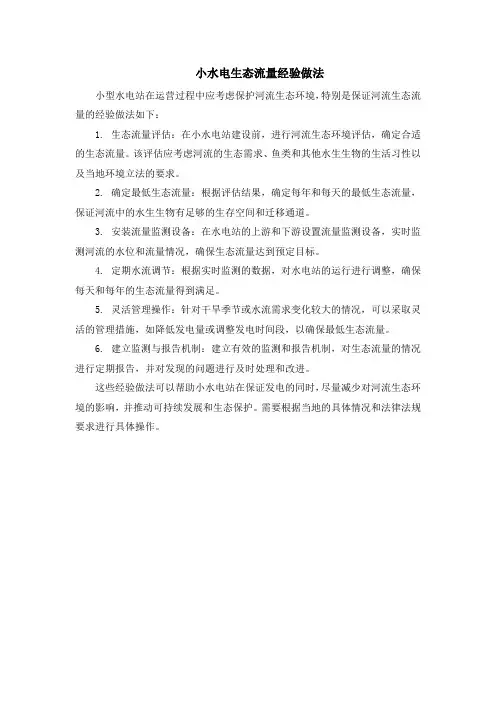

小水电生态流量经验做法
小型水电站在运营过程中应考虑保护河流生态环境，特别是保证河流生态流量的经验做法如下：
1. 生态流量评估：在小水电站建设前，进行河流生态环境评估，确定合适的生态流量。

该评估应考虑河流的生态需求、鱼类和其他水生生物的生活习性以及当地环境立法的要求。

2. 确定最低生态流量：根据评估结果，确定每年和每天的最低生态流量，保证河流中的水生生物有足够的生存空间和迁移通道。

3. 安装流量监测设备：在水电站的上游和下游设置流量监测设备，实时监测河流的水位和流量情况，确保生态流量达到预定目标。

4. 定期水流调节：根据实时监测的数据，对水电站的运行进行调整，确保每天和每年的生态流量得到满足。

5. 灵活管理操作：针对干旱季节或水流需求变化较大的情况，可以采取灵活的管理措施，如降低发电量或调整发电时间段，以确保最低生态流量。

6. 建立监测与报告机制：建立有效的监测和报告机制，对生态流量的情况进行定期报告，并对发现的问题进行及时处理和改进。

这些经验做法可以帮助小水电站在保证发电的同时，尽量减少对河流生态环境的影响，并推动可持续发展和生态保护。

需要根据当地的具体情况和法律法规要求进行具体操作。

四川水利２０２０ Ｎｏ ６生态流量在线监测系统及在水电站的应用严茂强，卢兴，印小军，牛彤（钛能科技股份有限公司，南京，２１１８００）㊀㊀ʌ摘㊀要ɔ水电站生态流量监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成，可为相关监管部门提供服务㊂㊀㊀ʌ关键词ɔ水电站㊀生态流量㊀云平台㊀在线监测㊀㊀中图分类号：ＴＶ７３７ʒＸ８３５㊀㊀文献标识码：Ｂ㊀㊀文章编号：２０９５－１８０９（２０２０）０６－０１４６－０３㊀㊀政府大力推进新时代中国农村水电的发展，为经济发展贡献了力量，也缓解了当时的能源供应紧张问题㊂然而近年来，在小水电急速发展过程中存在的诸多问题也逐渐浮出来㊂小水电虽是清洁能源，但在我国，限于早期的技术经济发展和环境保护意识的限制，虽然一部分符合环保要求，但不能满足生态保护功能，没有考虑下游河道泄放问题，导致枯水期部分河段枯竭，影响下游河道的生态环境或生产生活用水，对生态环境造成了影响㊂１㊀生态流量及在线监测系统简介生态流量 是为了保障大自然的自我修复能力，维持水资源可持续高效利用，不因河道减水脱流造成生态环境发生变化，保持下游河道生物的生存和生态环境的内在平衡的最小河道流量㊂水电站生态流量在线监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成㊂为流域生态保护㊁水文水资源等监管部门提供服务㊂２㊀生态流量测流方式按照水电站开发类型，遵循经济性㊁技术合理的原则，保证下游河道的最小下泄流量，有以下几种测流方式㊂㊀２ １㊀通过引水系统改造泄放流量（１）渠道引水式电站：在渠道过大坝后的适当位置修建渠道或安装水管往下游河道泄放流量，通过明渠或管段式流量计测流㊂该方式改造工程量较大，改造后泄放效果较好㊂（２）隧洞引水式电站：利用原有靠近大坝的支洞开挖堰槽或安装放水管向下游河道泄放流量，通过明渠或管段式流量计测流㊂该方式改造工程量较大，改造后泄放效果较好㊂㊀２ ２㊀通过泄洪闸小开度泄流对筑坝式电站：可通过开启大坝闸门并根据水位调整闸门开度，向下游河道泄放流量㊂闸门泄流流量通过公式计算确定㊂该方式改造工程量较小，改造后泄放效果较好㊂㊀２ ３㊀通过溢洪道闸门改造泄流通过改造溢洪道工作闸门，根据水文勘测计算设置门中门或舌瓣门，并增设启闭设备，向下游泄放流量㊂闸门泄流流量通过公式计算确定㊂该方式改造工程量较大，改造后泄放效果较好㊂㊀２ ４㊀通过大坝放空设施改造泄流利用大坝原有底孔设施并对其进行改造，实㊃６４１㊃㊀２０２０ Ｎｏ ６四川水利现向河道泄放生态流量㊂根据实际改造情况选择合适的测流设备㊂㊀２ ５㊀设置生态基荷或采用反调节调度泄流坝后式电站可通过机组发电放水满足生态下泄流量，通过基荷或反调节调度泄放水量㊂可以通过机组流量曲线查询下泄流量㊂该方式改造工程量比较小，但机组出现问题时会造成下泄流量短时的中断㊂㊀２ ６㊀安装生态机组根据电站实际情况可以选择安装小容量的生态机组承担生态下泄流量泄放任务㊂可以通过机组流量曲线查询下泄流量㊂该方式改造工程量非常大，机组出现问题时会造成下泄流量短时的中断，水的利用率非常高㊂㊀２ ７㊀通过机组旁通管改造泄流在机组进水控制阀旁通管上开孔引放水管等向下游泄放流量㊂通过管段式流量计测流㊂该方式改造工程量适中，改造后泄放效果较好㊂㊀２ ８㊀增设大坝放水设施在大坝适当位置安装倒虹吸管㊁抽水系统㊁泄流通道等设施，从大坝取水泄入下游河道，满足生态流量要求㊂根据实际改造情况选择合适的测流设备㊂该方式改造工程量适中，改造后泄放效果较好，对大坝基本无影响㊂３㊀生态流量在线监测系统架构、组成和功能㊀３ １㊀系统架构各水电站结合自身情况选用合适的泄流方式，根据泄流方式不同选取合适的测流设备㊁视频设备㊁监测终端设备，并将相关数据㊁视频图像进行存储㊂通过广域网将数据㊁报警信息及视频图像上送至监管平台，可通过就地或远程调阅相关数据㊁报警信息及视频图像㊂水电站生态流量在线监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成，系统架构图如图１所示㊂图１㊀水电站生态流量在线监测系统架构㊀３ ２㊀系统组成（１）现地监测单元：数据采集处理终端㊁水位计㊁闸位计㊁流量计（管段㊁明渠式等）㊁视频摄像机等；（２）网络传输：路由器㊁局域网㊁专线或宽带等；（３）（云）平台：（云）服务器㊁生态流量系统监测平台等㊂㊀３ ３㊀系统功能云服务监测平台提供多种灵活的接入方式，对接入测站进行统一分层级分权限管理，能够实时查看和监测现场生态流量信息㊂云服务监测平台还可便捷地进行功能扩展，提供水电站㊁水文水资源等工况数据监测服务㊂（１）实时监测：实时监测相关电站的基础数据，并通过广（局）域网将数据上送至生态流量监测（云）平台，通过预留接口与监管部门共享数据，企业可通过云平台在手机端或ＰＣ端进行数据查询，对水电站的生态流量实施远程自动监测报警㊂（２）统计结果分析：对生态流量基础数据进行处理分析，提供对水位㊁流量㊁闸门开度等相关数据的展示分析，对超限值进行统计分析，生成生态流量数据分析报表㊂（３）视频监控：利用视频服务器实现远端视频摄像机的集中管理，可通过手机端或ＰＣ端查看生态流量实时视频，对各水电站生态流量数据及视频画面实现统一管理㊂（４）ＧＩＳ系统：通过ＧＩＳ地图查看各站点的生态流量分布，可以筛选指定区域的电站情况㊂㊃７４１㊃严茂强，卢兴，印小军，牛彤：生态流量在线监测系统及在水电站的应用２０２０ Ｎｏ ６４㊀实施过程中遇到的问题在生态流量在线监测系统实施过程中由于前期设计不合理㊁施工过程不规范等造成测流数据不准或波动较大㊂㊀４ １㊀管段式测流一般管段式流量计安装有如下规范㊂（１）安装距离应选择上游大于１０倍直管径㊁下游大于５倍直管径以内无任何阀门㊁弯头㊁变径等均匀的直管段，安装点应充分远离阀门㊁泵㊁高压电和变频器等干扰源；（２）对于开口或半满管的管道，流量计应安装在Ｕ型管段处，保证满管；（３）选择充满流体的材质均匀质密㊁易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段㊂图２㊀传感器安装与示例㊀㊀现场普遍存在预留管段无法满足上述流量计安装要求，具体有如下情形㊂（１）管段流量计安装位置扰流比较大，未遵循 前十后五原则 ；（２）测流管段未做Ｕ型处理，造成非满管测流㊂㊀４ ２㊀明渠测流采用明渠方式的现场普遍存在水流不稳，断面不规则的情况㊂一般明渠式流量计安装规范有：明渠测流要求渠段顺直，水流及断面稳定，无沙洲㊁无崩岸㊁无回流㊁无死水㊂５㊀应用案例雅安某电站生态流量监测采用我司的整体解决方案，通过泄洪闸小开度泄流，通过公网将视频信息及流量上送至云平台㊂㊀５ １㊀监测系统概述该电站各大坝采用固定一扇闸门作为生态流量泄放口，闸门采用固定无调节方式泄放生态流量㊂充分利用电站原有设备进行数据采集，并通过闸前水位根据流量曲线查表校核流量数据㊂在大坝泄放口安装视频监控，采集生态流量泄放视频，通过Ｉｎｔｅｒｎｅｔ将视频及流量数据上送至水务局监管平台㊂同时，将生态泄放流量数据通过网络上传到企业云，作为历史资料保存备查㊂㊀５ ２㊀系统构成及设备水电站生态流量监测系统包括数据通信采集设备㊁数据分析与监控系统㊁数据处理与传输系统及远程数据管理中心㊂各子系统在各自体系当中相互合作，协助运行，以确保整个生态流量监测系统的稳定运行㊂系统主要设备组成情况㊂（１）数据通信采集设备：主要包括遥测水位计㊁闸位计㊁视频摄像头㊁视频录像机㊁ＲＴＵ智能终端㊁避雷设备㊁设备保护箱；（２）数据分析与监控系统：监控软件（数据＋视频）㊁流量水位监测数据库㊁交换机㊁ＰＣ机；（３）数据处理与传输系统：英特网㊁数据库管理系统；（４）远程数据管理中心：生态流量监测平台㊁云服务器㊁交换机㊁ＰＣ机㊂生态流量在线监测系统建设时应充分考虑现场实际情况，选择合适的测流方式，并遵循流量计的安装要求进行设计㊁实施㊂６㊀结语相信经过各地政府对小水电的大力整治，在不久的将来， 生态流量 这一环保概念会逐步在全国普及，通过生态系统流量下泄管控，维持水资源的可持续高效利用，实现生态平衡的恢复㊂ʏ㊃８４１㊃。

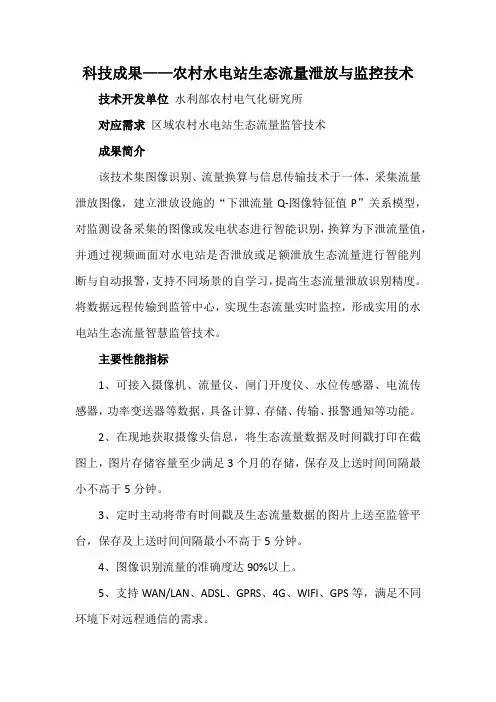

科技成果——农村水电站生态流量泄放与监控技术技术开发单位水利部农村电气化研究所对应需求区域农村水电站生态流量监管技术成果简介该技术集图像识别、流量换算与信息传输技术于一体，采集流量泄放图像，建立泄放设施的“下泄流量Q-图像特征值P”关系模型，对监测设备采集的图像或发电状态进行智能识别，换算为下泄流量值，并通过视频画面对水电站是否泄放或足额泄放生态流量进行智能判断与自动报警，支持不同场景的自学习，提高生态流量泄放识别精度。

将数据远程传输到监管中心，实现生态流量实时监控，形成实用的水电站生态流量智慧监管技术。

主要性能指标1、可接入摄像机、流量仪、闸门开度仪、水位传感器、电流传感器，功率变送器等数据，具备计算、存储、传输、报警通知等功能。

2、在现地获取摄像头信息，将生态流量数据及时间戳打印在截图上，图片存储容量至少满足3个月的存储，保存及上送时间间隔最小不高于5分钟。

3、定时主动将带有时间戳及生态流量数据的图片上送至监管平台，保存及上送时间间隔最小不高于5分钟。

4、图像识别流量的准确度达90%以上。

5、支持WAN/LAN、ADSL、GPRS、4G、WIFI、GPS等，满足不同环境下对远程通信的需求。

6、支持4个RS232接口、3个RS485接口、4路开关量输入接口、8路模拟量输入接口（12位AD、支持4-20mA电流或0-5V电压信号）、4路继电器输出、5路电源输出（外设供电）。

7、软件系统故障率：小于3%。

应用范围适用于单个农村水电站或梯级开发的农村水电（群）的生态流量泄放与监控。

技术特点可进行远程参数设臵、软件更新；具有自动重连功能，在网络中断后，可自动重新联网，主动与监管平台建立链接并传输数据。

应用成本管理成本降低15-30%，水电站管理人员监管效率为1000座/（人·年）。

典型案例案例1：在缙云县的城南水电站得到实施应用，通过闸门开度仪、水位传感器等应用该技术实现生态流量在线检测，替代常规的生态流量监测设施，有效节省测量及传输成本，运行更加稳定可靠。

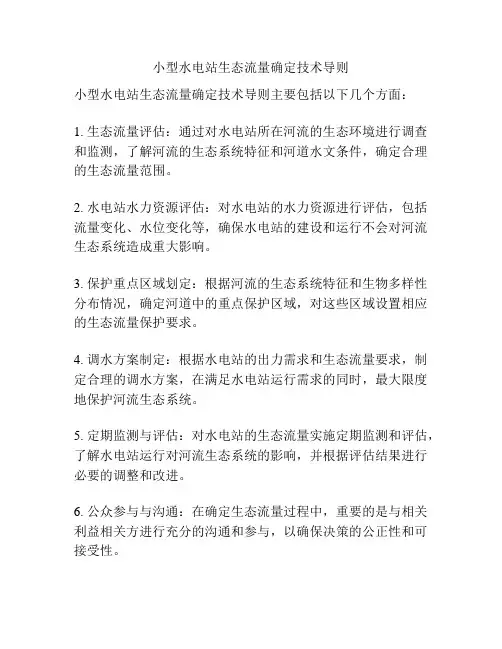

小型水电站生态流量确定技术导则
小型水电站生态流量确定技术导则主要包括以下几个方面：
1. 生态流量评估：通过对水电站所在河流的生态环境进行调查和监测，了解河流的生态系统特征和河道水文条件，确定合理的生态流量范围。

2. 水电站水力资源评估：对水电站的水力资源进行评估，包括流量变化、水位变化等，确保水电站的建设和运行不会对河流生态系统造成重大影响。

3. 保护重点区域划定：根据河流的生态系统特征和生物多样性分布情况，确定河道中的重点保护区域，对这些区域设置相应的生态流量保护要求。

4. 调水方案制定：根据水电站的出力需求和生态流量要求，制定合理的调水方案，在满足水电站运行需求的同时，最大限度地保护河流生态系统。

5. 定期监测与评估：对水电站的生态流量实施定期监测和评估，了解水电站运行对河流生态系统的影响，并根据评估结果进行必要的调整和改进。

6. 公众参与与沟通：在确定生态流量过程中，重要的是与相关利益相关方进行充分的沟通和参与，以确保决策的公正性和可接受性。

总之，小型水电站生态流量确定技术导则需要综合考虑河流生态系统的特征、水力资源、生态环境条件等多方面因素，确保水电站的运行与河流生态系统的协调发展。

同时，公众参与和透明沟通也是必不可少的。

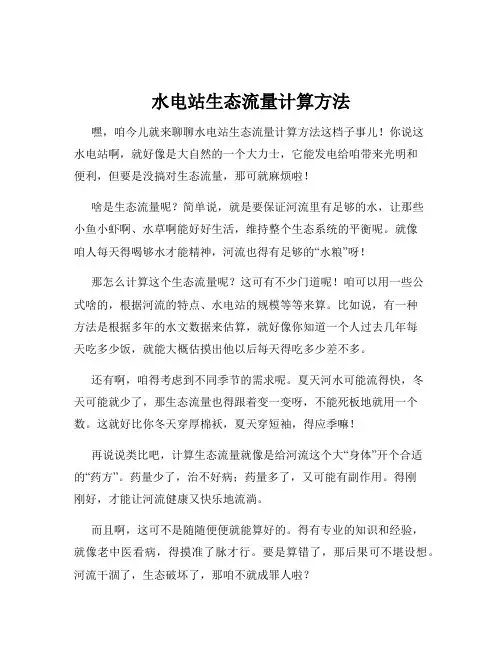

水电站生态流量计算方法嘿，咱今儿就来聊聊水电站生态流量计算方法这档子事儿！你说这水电站啊，就好像是大自然的一个大力士，它能发电给咱带来光明和便利，但要是没搞对生态流量，那可就麻烦啦！啥是生态流量呢？简单说，就是要保证河流里有足够的水，让那些小鱼小虾啊、水草啊能好好生活，维持整个生态系统的平衡呢。

就像咱人每天得喝够水才能精神，河流也得有足够的“水粮”呀！那怎么计算这个生态流量呢？这可有不少门道呢！咱可以用一些公式啥的，根据河流的特点、水电站的规模等等来算。

比如说，有一种方法是根据多年的水文数据来估算，就好像你知道一个人过去几年每天吃多少饭，就能大概估摸出他以后每天得吃多少差不多。

还有啊，咱得考虑到不同季节的需求呢。

夏天河水可能流得快，冬天可能就少了，那生态流量也得跟着变一变呀，不能死板地就用一个数。

这就好比你冬天穿厚棉袄，夏天穿短袖，得应季嘛！再说说类比吧，计算生态流量就像是给河流这个大“身体”开个合适的“药方”。

药量少了，治不好病；药量多了，又可能有副作用。

得刚刚好，才能让河流健康又快乐地流淌。

而且啊，这可不是随随便便就能算好的。

得有专业的知识和经验，就像老中医看病，得摸准了脉才行。

要是算错了，那后果可不堪设想。

河流干涸了，生态破坏了，那咱不就成罪人啦？咱还得考虑到周边的环境呢。

如果河流边上有很多农田需要灌溉，那是不是得留一些水给人家呀？不能光想着水电站自己呀！这就像一个大家庭，大家都得互相照顾嘛。

总之啊，水电站生态流量计算方法可不是个简单的事儿，得细心、得用心、得有责任感！咱可不能为了一时的利益，把大自然给伤了。

咱得让水电站和生态环境和谐共处，就像好朋友一样相互支持、相互帮助。

大家都行动起来吧，一起保护好我们的河流，保护好我们的大自然！让我们的子孙后代也能看到美丽的河流、丰富的生态。

这可不是闹着玩的，这是我们的责任，也是我们的使命！难道不是吗？。

水电站生态流量监测系统实施方案1.系统需求近年来，水电行业的迅速发展，对促进经济发展发挥了积极作用，但也由此暴露出一些问题，一些水电站因下泄流量不足而造成部分河段在部分时段内河道减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产生活。

保证水电站下泄流量能优化水资源配置，减小水电站对生态等方面的负面影响。

水电站最小下泄流量是指为满足维持区域河道的基本生态功能和群众生产生活及其它用水需求，所需要区域内水电站下泄的最小流量通过网络视频图像监控技术来实现对水电站下泄流量的实时视频图像监控，同时利用无线传输技术将坝后水位、流量等数据实时传输回监控中心，可以有效的提高水资源管理的水平的准确性，使水资源管理更加科学、更加富有成效。

2.解决方案2.1.功能需求结合项目实际情况，本系统对技术、功能、性能等具体需求归纳如下：（1）系统能实现视频图像监控系统完整的功能：包括对下泄流量视频图像信号和音频信号的采集、传输、切换、控制、显示/监听、分配、存储和回放等；（2）系统建设在3G/4G移动通信网与有线网络相结合基础上，确保系统中视频图像、音频数据、报警信息和水位流量数据等畅通传输；支持可插拔3G/4G 通信模块，支持各种3G/4G制式；并向下兼容相应的2G网络环境；（3）系统要求各个水电站视频及音频信号能够实现水电站本地监控录像，实时通过水电站本地监控中心传输至区水务局监控中心；（4）系统要求坝后水位、流量数据实时传输至区级监控中心，实时通过有线（或无线）网络传输至区水务局监控中心；（5）中心管理平台实现分级部署，在本地水电站部署单机版中心管理平台软件（可选），在区水务局监控中心部署Web版中心管理平台软件，实现对各水电站生态下泄流量的实时在线水位、流量和视频图像监控。

（6）系统能开放数据接口，实现与环保局、国土局、气象局等其它相关单位等的资源共享。

（7）实时监控水电站下泄生态流量的变化，当低于电站下泄生态流量下限值时进行报警提示，同时结合视频图像监控系统对河道画面进行抓拍并上传至区级监控中心。

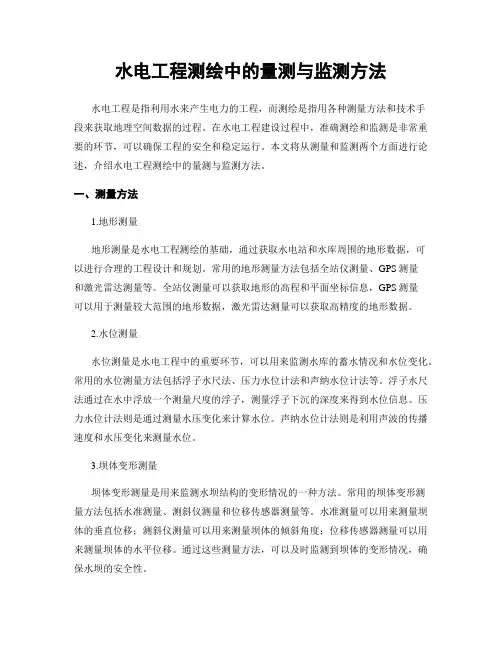

水电工程测绘中的量测与监测方法水电工程是指利用水来产生电力的工程，而测绘是指用各种测量方法和技术手段来获取地理空间数据的过程。

在水电工程建设过程中，准确测绘和监测是非常重要的环节，可以确保工程的安全和稳定运行。

本文将从测量和监测两个方面进行论述，介绍水电工程测绘中的量测与监测方法。

一、测量方法1.地形测量地形测量是水电工程测绘的基础，通过获取水电站和水库周围的地形数据，可以进行合理的工程设计和规划。

常用的地形测量方法包括全站仪测量、GPS测量和激光雷达测量等。

全站仪测量可以获取地形的高程和平面坐标信息，GPS测量可以用于测量较大范围的地形数据，激光雷达测量可以获取高精度的地形数据。

2.水位测量水位测量是水电工程中的重要环节，可以用来监测水库的蓄水情况和水位变化。

常用的水位测量方法包括浮子水尺法、压力水位计法和声纳水位计法等。

浮子水尺法通过在水中浮放一个测量尺度的浮子，测量浮子下沉的深度来得到水位信息。

压力水位计法则是通过测量水压变化来计算水位。

声纳水位计法则是利用声波的传播速度和水压变化来测量水位。

3.坝体变形测量坝体变形测量是用来监测水坝结构的变形情况的一种方法。

常用的坝体变形测量方法包括水准测量、测斜仪测量和位移传感器测量等。

水准测量可以用来测量坝体的垂直位移；测斜仪测量可以用来测量坝体的倾斜角度；位移传感器测量可以用来测量坝体的水平位移。

通过这些测量方法，可以及时监测到坝体的变形情况，确保水坝的安全性。

二、监测方法1.水位监测水位监测是水电工程监测中最常见的一种方法，可以用来监测水库的水位变化以及确定蓄水量。

常用的水位监测方法包括遥感监测、自动测量系统和人工定期测量等。

遥感监测是通过使用遥感技术获取水面的图像数据，从而得到水位信息。

自动测量系统则是通过安装水位传感器和数据传输设备来自动采集水位数据。

人工定期测量则是由测量人员定期前往水库现场进行水位测量，可以获取更加准确的水位数据。

2.坝体监测坝体监测主要用来监测坝体结构的变形情况，早期的坝体监测主要依靠人工测量。

水电站生态流量监测一概况为保障河湖生态用水，推进水电绿色发展，维护河流健康生命，水利部发布了《水利部生态环境部关于加强长江经济带水电站生态流量监管的通知》。

为做好水电站生态流量监管平台建设工作，水利部组织编制了《水利部办公厅关于印发水电站生态流量监管平台技术指导意见的通知》水电站生态流量监管系统要求实时监测水电站下泄流量数据、视频以及图像监控泄水口实际状况，将现场信息远程传输至市、省级水利、环保监管平台，实时实地监管和数据共享。

二生态流量监测系统选型下泄口为天然河道，断面较宽，考虑到后期维护问题，因此考虑采用非接触式雷达波测流系统，测流精度高，无需维护雷达流量计安装注意事项1.安装点到水面开阔无遮挡，靠近河道中心位置，高度至少在最高水位以上0.5m处（雷达水位计或超声波水位计有盲区，并且防止被水淹没），远离桥墩，并且河道尽可能平直无落差，水流无回流。

2.由于雷达流速仪测量的是表面流速，水面需要有明显水流波纹（通常大于0.1m/s以上流速），水流速度越快，距离水面的距离可以越远（最大40m以上，具体以实际测量为准），距离水面越远，雷达波到水面的照射范围也会越大，照射的水面范围也会越大，要求河面的宽度必须大于雷达波照射的范围安装现场图片下泄为引水渠引水渠式水电站，下泄口为天然渠道，断面相对规整，底部有硬化最好，多普勒超声波流量计测流精度高，安装简便多普勒超声波流量计安装注意事项1.水底已经硬化处理，已经浇灌混凝土，并且可以停水施工，渠道平直无落差，水流平稳上下游无障碍物。

2.安装时注意断电接线，通电前检查接线是否正确，流量计探头与线管在水下必须固定牢靠，防止被水冲脱落损坏。

流量计线缆穿管走线请勿对折线缆，保证转弯时的弧度不要过小，防止对折后堵住内部气管，导致压力传感器数据发生偏移。

如果渠道内有落石冲击可能会损坏探头，建议选配本公司提供的流量计探头保护罩，可以有效的避免探头被水中石头冲击导致损坏。

3.水流较急（大于0.8m/s）的安装环境，请选择壁厚较厚质量较好的PVC线管，并且关卡固定要密集，防止被水流冲刷导致脱落或PVC管破损。

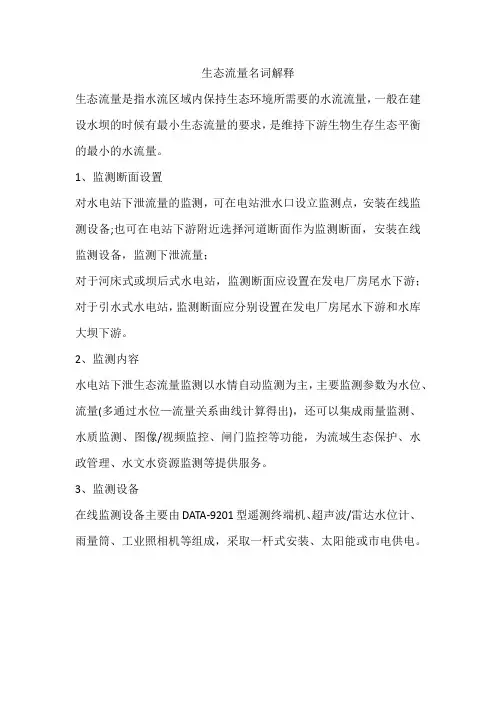

生态流量名词解释
生态流量是指水流区域内保持生态环境所需要的水流流量，一般在建设水坝的时候有最小生态流量的要求，是维持下游生物生存生态平衡的最小的水流量。

1、监测断面设置
对水电站下泄流量的监测，可在电站泄水口设立监测点，安装在线监测设备;也可在电站下游附近选择河道断面作为监测断面，安装在线监测设备，监测下泄流量；
对于河床式或坝后式水电站，监测断面应设置在发电厂房尾水下游；对于引水式水电站，监测断面应分别设置在发电厂房尾水下游和水库大坝下游。

2、监测内容
水电站下泄生态流量监测以水情自动监测为主，主要监测参数为水位、流量(多通过水位—流量关系曲线计算得出)，还可以集成雨量监测、水质监测、图像/视频监控、闸门监控等功能，为流域生态保护、水政管理、水文水资源监测等提供服务。

3、监测设备
在线监测设备主要由DATA-9201型遥测终端机、超声波/雷达水位计、雨量筒、工业照相机等组成，采取一杆式安装、太阳能或市电供电。

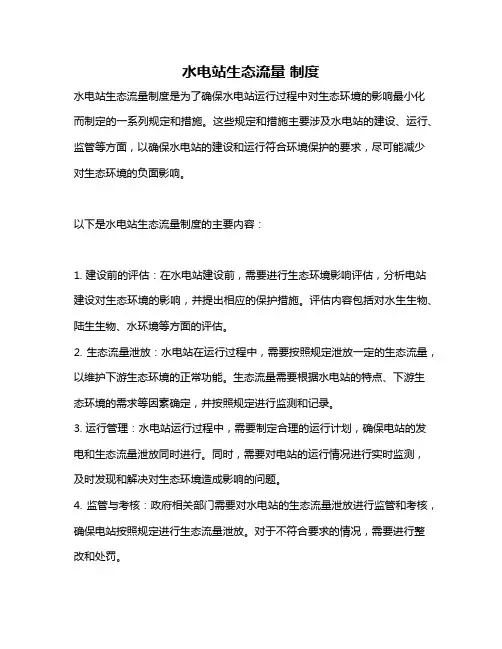

水电站生态流量制度
水电站生态流量制度是为了确保水电站运行过程中对生态环境的影响最小化而制定的一系列规定和措施。

这些规定和措施主要涉及水电站的建设、运行、监管等方面，以确保水电站的建设和运行符合环境保护的要求，尽可能减少对生态环境的负面影响。

以下是水电站生态流量制度的主要内容：
1. 建设前的评估：在水电站建设前，需要进行生态环境影响评估，分析电站建设对生态环境的影响，并提出相应的保护措施。

评估内容包括对水生生物、陆生生物、水环境等方面的评估。

2. 生态流量泄放：水电站在运行过程中，需要按照规定泄放一定的生态流量，以维护下游生态环境的正常功能。

生态流量需要根据水电站的特点、下游生态环境的需求等因素确定，并按照规定进行监测和记录。

3. 运行管理：水电站运行过程中，需要制定合理的运行计划，确保电站的发电和生态流量泄放同时进行。

同时，需要对电站的运行情况进行实时监测，及时发现和解决对生态环境造成影响的问题。

4. 监管与考核：政府相关部门需要对水电站的生态流量泄放进行监管和考核，确保电站按照规定进行生态流量泄放。

对于不符合要求的情况，需要进行整改和处罚。

5. 公众参与：水电站生态流量制度的实施需要公众的参与和支持。

政府和电站业主需要加强宣传和教育，提高公众对水电站生态流量制度的认识和理解，增强公众的环保意识和参与意识。

总之，水电站生态流量制度是为了保护生态环境而制定的一系列规定和措施，需要各方共同努力才能实现。

从20世纪以来，人类对水资源进行了大规模的治理和开发，一大批水库、大坝、水电站陆续建造完成。

水利工程的开发为促进地方经济和社会发展发挥了重要作用，但随之也带来了越来越多的生态问题。

“生态流量”是指为保障河流环境生态功能，维持水资源可持续开发利用，而不至于发生生态环境恶化所必须保证下游河道的最小流量。

其主要作用是保证河流所需要的自净扩散能力，不因流量及水流形态发生巨大变化，造成水体污染；维持下游河道内水生生物的生存和水生态系统的固有平衡；保证下游沿岸居民生活取水、农业生产取水等基本需求。

生态流量监测的话，我们还是需要建设一个系统的，它综合运用物联网、地理信息系统、水动力模型等技术，通过对流域相关生态流量监测断面的流量、水位、降水、视频图像的监控，构建流域生态流量在线监测体系，并采用地图可视化管理的方式整合流域水文水资源，利用信息化手段提高流域水情管理水平和生态流量应急响应速度，全面提升流域生态流量监控与养护、应急处置能力。

生态流量监测系统，通常主要由以下几个方面组成：采集流量、水位采集（流量计、水位计）、图像/视频采集（摄像头）、降水采集（雨量计）传输遥测终端，将采集到的数据、图像通过2G/3G/4G传输到监控中心，也可视现场情况选配北斗卫星通信终端、NB-IoT、超短波等其他通信方式供电野外优先采用太阳能电池板配合免维护蓄电池供电，若附近可接市电，亦可采用市电配合免维护蓄电池供电生态流量在线监测是重要的长效监督、管理手段，为主管部门随时掌握各水电站的流量下泄情况、保障下游河流的生态用水需求发挥着重要作用。

为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用。

HZ-SVR系列雷达流量计能够连续测量河流及明渠的水流流量，结合雷达流速仪及雷达水位计，采用非接触方式测量获得表面流速及水位高度。

对于规则的渠道断面，运用常规数学公式计算得到流量结果。

对于不规则河道断面，运用描点法和微积分计算得到流量结果。

生态现状调查和监测
1、如何确定生态影响调查的范围、因子及评价等级？
：按照生态环境影响评价导则及评价技术规范等来确定。

2、如何确定野生动植物现状调查的物种（包括陆生生态、水生生物、水文情势及鱼类）？
：野生动植物现状调查是生态现状调查的内容，主要是通过收集评价区域及周边相关资料而确定，而针对野生植物的调查均需设定样方，通过样方调查后确定，对于野生动物则采取路线法、监测法或捕捉法进行，需根据评价区域的生态系统、土地利用及评价范围而确定。

3、确定好的每一个物种如何开展实际调查工作并编制相关植物名录？
：编制植物名录也是需在样方调查基础上，对所调查的全部样方内植物进行分类编目，编制时对于分布少的古树名木也需进行编目。

4、水电站环评（包括径流式和堤坝式），如何进行生态影响调查？各自调查的重点及范围是哪些方面？调查时应该注意哪些事项？
：水电站环评的生态影响调查仍属生态环境影响调查的范畴，但仍需结合国家针对水电水利建设项目的相关评价规范或指南等来确定具体的生态影响调查内容、范围，调查的重点和范围也需根据水电站选址、建设规模等来确定，调查时针对生态方面的特别要注意对生态流量的水文情势、对鱼类产卵地、自然保护区、国家保护1－3级野生植物、坝址以上泥砂为淤泥等都需考虑。

调查时还需对水电站建
设施工期及营运期有影响的周边群众生活、生产等社会影响也需关注。

5、调查时如何获得以下附图：植被类型图、土地利用图、水生生态调查范围图等相关附图？
植被类型图只有在收集到详细的GIS矢量图基础上，由专业人员按照相关的标准进行制作，土地利用图可由业主方与当地国土资源部门收集，水生态调查范围图也需根据评价的范围，是否有自然保护区、鱼类产卵地等调查后方可制作完成。

小水电站生态放流记录表一、引言小水电站是一种新兴的清洁能源发电方式，具有环保、可再生的特点，但同时也会对水生态环境产生一定的影响。

为了保护水生态环境，小水电站在发电过程中需要进行生态放流，即将一部分水流释放到下游，以维护水生态系统的平衡。

二、生态放流记录表为了监测和记录小水电站的生态放流情况，以下是一份生态放流记录表的示例：日期：_________________小水电站名称：_________________放流河段：_________________放流河流名称：_________________放流前水位（m）：_________________放流后水位（m）：_________________放流流量（m³/s）：_________________放流水质监测指标：- 溶解氧（mg/L）：_________________- 悬浮物浓度（mg/L）：_________________- pH值：_________________- 氨氮（mg/L）：_________________- 总磷（mg/L）：_________________- 总氮（mg/L）：_________________三、数据分析与解读根据以上记录表所得数据，我们可以进行以下数据分析和解读：1. 放流前后水位变化：通过记录放流前后水位的变化，可以了解小水电站的放流量和放流频率。

水位变化越大，说明放流量越大，对水生态环境的影响也相对较小。

2. 放流流量：放流流量是评估小水电站生态放流效果的重要指标。

流量过小会导致下游水生态系统缺水，流量过大则会冲刷河床和破坏河岸生态环境。

通过记录放流流量，可以对小水电站的放流量进行监测和控制。

3. 放流水质监测指标：放流水质监测是评估小水电站生态放流效果的关键。

溶解氧、悬浮物浓度、pH值、氨氮、总磷和总氮等指标可以反映放流水质的好坏。

正常情况下，放流水质应与下游水体的水质相近，以保持水生态系统的平衡。

水流的流速与流量测算水是我们生活中必不可少的资源之一，而在工程建设、水利灌溉以及环境保护等领域中，对水流的流速与流量的测算则显得尤为重要。

那么，究竟如何测算水流的流速与流量呢？本文将详细介绍其原理与方法。

一、水流的流速水流的流速是指水流在单位时间内通过某一截面的速度，通常用米/秒或厘米/秒来表示。

测算水流的流速有多种方法，其中比较常用的有以下三种：1. 浮物法采用这种方法，可以通过观察水中的浮物，在一定距离和时间内的位移推断出水流的流速。

具体步骤为：在距离测点一定的地方放置一个浮物，比如木片或小船，开始计时后观察浮物在水中的运动轨迹，记录在一定时间内浮物运动的距离，从而计算出水流的流速。

2. 流量计测速法这种方法通常采用流量计来测算水流的流速。

在流量计装置上，设有一个测流管，当水流经过该管时，流速会受到影响，进而使得流量计的指针或数字显示出相应的流速值。

这种方法操作简单、精度高，适用于各种规模的水流测量。

3. 加速度法这种方法主要是用于测算水流临时的流速。

方法是从水中取得样品，用测定仪器来测算水样的流速和其它参数，进而计算出水流的平均流速。

二、水流的流量水流的流量是指单位时间内通过某一截面的水体体积，通常用立方米或升每秒来表示。

测算水流的流量可以采用下列方法：1. 浮物法这种方法的原理是根据测量时间、距离和浮动物体的体积来确定水流截面内的水量。

具体步骤为：在水流截面内放置一个浮物，将其抬升至事先确定的高度，使它始终浸入水中，记录下其在浮动过程中的所用时间以及从浮物表面到水面上侧的距离。

然后根据这些数据计算水流截面内的水量，再由此计算出水流的流量。

2. 直接测量法这种方法是用通过水流截面的水流量与时间的乘积来计算水流的流量，其测定速度较快，适用于水流量较小的情况。

具体过程为：在测站的一侧安装一个设备，该设备可以记录通过水流截面的总水量和时间，最后根据时间和水流量的乘积来计算水流的流量。

3. 水平面法通过水平面法来计算水流的流量也是比较常用的方法。

专业水电站下泄生态流量监测系统方案下泄生态流量监测系统哪家好永浩机电工程技术生态水流量在线监测系统一、主要容：1、目的根据国家环保部门要求要实时在线监测生态水流量，“生态流量”是指为保障河流环境生态功能，维持水资源可持续开发利用，而不至于发生生态环境恶化所必须保证下游河道的最小流量。

其主要作用是保证河流所需要的自净扩散能力，不因流量及水流形态发生巨大变化，造成水体污染；维持下游河道水生生物的生存和水生态系统的固有平衡；保证下游沿岸居民生活取水、农业生产取水等基本需求。

水电站、水库大坝(闸)设计下泄生态流量对下游河流生态环境进行补偿，是对下游人民群众的生产、生活环境的保护。

水电站要严格遵守国家规定，规水电站建设及运行各个时期的管理工作，在建设及运行的同时做到合理开发利用水电资源，既符合国家生态文明建设的要求，又确保了水电资源的可持续发展。

2、引用标准《国家水资源监控能力建设项目实施方案(2016-2018)》（水财务[2016]168号）之SL537-2011 《水工建筑物与堰槽测流规》。

利用河、渠、湖、库上已有的堰闸、抽水站、水电站等水工泄水建筑物，通过实测水头（水头差）、闸门开启高度等水力因素，经率定分析或利用经验公式确定流量系数或效率系数，用水力学公式计算得到流量（参考SL573-2011)。

启闭工水闸、涵洞放水口、叠梁式闸门、跌水、倒虹吸、渡槽、小水库台阶式卧管等均可用于流量测量，且无附加水头损失。

水工建筑物法测流适用于建筑物配套标准较高的渠首及干、支渠的量水，配以传感器及数据采集系统，可实现水量的自动测量。

对多年运行老化、破损严重的水工建筑物，应进行必要修缮后方可运用。

闸门、涵洞测流是通过测量水工建筑物上游水位（如有淹没出流，还需要测量下游水位），根据水流的流态（自由流、淹没流等），选用不同的流量计算公式。

流量系数可根据流速仪法实测建筑物出流量和实测水头等水力因素，用水力学公式计算得出。

已建水利水电工程生态流量核定与保障工作技术要点已建水利水电工程生态流量核定与保障工作技术要点1. 前言水利水电工程对生态环境的影响是无法回避的，为了实现生态文明建设的目标，保护和改善水生态环境成为水利水电工程建设的重要任务之一。

生态流量核定与保障工作可以有效地减轻水利水电工程对生态环境的影响，保障生态系统的持续健康发展。

本文将重点探讨已建水利水电工程生态流量的核定与保障工作的技术要点。

2. 生态流量核定的原则和方法（1）生态流量核定的原则生态流量核定的目标是保护和改善水生态环境，确保生态系统的可持续发展。

因此，生态流量核定应遵循以下原则：- 保证生态流量的稳定性：生态流量的核定应基于长期的水文数据和生态环境需求，保证流量的稳定性，避免生态流量的波动对生态系统造成不利影响。

- 考虑季节和时段的差异：不同季节和时段，生态系统对水流的需求是不同的，因此，生态流量核定应兼顾季节和时段的差异，尽量满足生态系统的需求。

- 综合考虑河流、湖泊和湿地的生态需求：生态系统是复杂的生态网络，涉及到河流、湖泊和湿地等不同的生态环境，生态流量的核定应综合考虑不同生态系统的生态需求。

（2）生态流量核定的方法生态流量核定的方法主要包括基于水文数据的统计方法和基于生态模型的计算方法。

- 基于水文数据的统计方法：这种方法通过分析历史水文数据，确定不同性质的水文事件发生的频率和持续时间，进而确定生态流量。

常用的方法包括频率分析、持续性分析和模糊数学方法等。

- 基于生态模型的计算方法：这种方法通过建立生态模型，模拟生态系统对水流变化的响应，进而确定生态流量。

常用的方法包括物种分布模型、生态通量模型和系统动力学模型等。

对于已建水利水电工程，由于有历史的水文数据和生态环境监测数据可以依据，生态流量核定可以主要依据基于水文数据的统计方法。

3. 已建水利水电工程生态流量保障的技术要点（1）建立生态流量保障的机制为了保证生态流量的实施效果，需要建立一套有效的生态流量保障机制。
