专业水电站下泄生态流量监测系统方案汇总

电站下泄生态流量范文随着我国水电建设的迅速发展，在促进了社会发展和地方经济的同时，也随之带来了很多的生态问题。

一些水电站因下泄生态流量不足造成部分河段减水、脱水甚至干涸的情况，使得群众的生产、生活以及河流的正常生态功能受到了一定程度的影响。

为此各地水利、环保部门也相继出台了对不满足生态流量下泄要求的水电站进行责令整改或者挂牌督办的方案。

进而保护河流生态环境，推动水资源合理、科学、有序开发和可持续利用。

一、系统原理前端数据采集：超声波水位计、雷达流速仪、流量计、雨量计、高清摄像头等设备对现场进行实时的数据采集与设备控制。

无线数据通讯：无线数据通讯部分通过计讯TS910工业级环保数采仪使用3G/4G的无线传输方式将数据通过因特网传输到目的中心。

使用无线数据传输的方式能节省很大的人力物力，做到便捷部署与维护简便。

远程数据分析：中心端通过监控中心和终端PC以及数据服务器对数据实时进行数据分析以及，远程的移动终端也可以通过物联网访问设备并确认数据信息。

水电站下泄生态流量监测系统原理图二、功能特点接入方式：RS485接入方式，适用于多种接入设备。

主动上报：使用有线或2G/3G/4G无线传送到服务端，管理员可以使用PC登录并查看实时数据。

输出方式：使用RJ45以太网传输，可以与多种网络设备进行连接。

监控中心：通过网络将实时数据上传至服务器，实现数据采集、管理、查询、统计和制作成图表的形式等功能，方便管理人员查看和操作。

移动监测：管理人员可以通过手机或其他移动设备下载相关APP，查看，实现在移动中也能对在线监测系统进行管理。

易于操作：具有良好的界面，适应值班人员的操作习惯，便于进行管理与调度。

性价比高：系统设计选型合理严格，使得系统具有较高的性价比。

三、系统组成1、数据采集：数采仪计讯TS910、数采仪计讯TS321。

2、各类传感器水位计：流量计、雨量计等，雷达流速仪。

3、监控设备：高清摄像头核心采集设备选型参考：规约遵循：符合《HJ/T212-xx 污染源在线自动监控(监测)系统数据传输标准》符合《HJ 212-xx 污染物在线监控(监测)系统数据传输标准》硬件选型1、数采仪TS910TS910 是一款基于ARM架构高端处理器的数采仪，采用Linux操作系统支持3个RS232接口(其中1路做DEBUG)、3个RS485接口(其中1路和RS232复用)、1个I2C接口、1个TTL电平串口、4路开关量输入接口、 8路模拟量输入接口(12位AD、支持4-20mA电流或0-5V电压信号)、4路继电器输出、5路电源输出(外设供电)等可兼容采集多种工业传感器采集需求。

四川水利２０２０ Ｎｏ ６生态流量在线监测系统及在水电站的应用严茂强，卢兴，印小军，牛彤（钛能科技股份有限公司，南京，２１１８００）㊀㊀ʌ摘㊀要ɔ水电站生态流量监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成，可为相关监管部门提供服务㊂㊀㊀ʌ关键词ɔ水电站㊀生态流量㊀云平台㊀在线监测㊀㊀中图分类号：ＴＶ７３７ʒＸ８３５㊀㊀文献标识码：Ｂ㊀㊀文章编号：２０９５－１８０９（２０２０）０６－０１４６－０３㊀㊀政府大力推进新时代中国农村水电的发展，为经济发展贡献了力量，也缓解了当时的能源供应紧张问题㊂然而近年来，在小水电急速发展过程中存在的诸多问题也逐渐浮出来㊂小水电虽是清洁能源，但在我国，限于早期的技术经济发展和环境保护意识的限制，虽然一部分符合环保要求，但不能满足生态保护功能，没有考虑下游河道泄放问题，导致枯水期部分河段枯竭，影响下游河道的生态环境或生产生活用水，对生态环境造成了影响㊂１㊀生态流量及在线监测系统简介生态流量 是为了保障大自然的自我修复能力，维持水资源可持续高效利用，不因河道减水脱流造成生态环境发生变化，保持下游河道生物的生存和生态环境的内在平衡的最小河道流量㊂水电站生态流量在线监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成㊂为流域生态保护㊁水文水资源等监管部门提供服务㊂２㊀生态流量测流方式按照水电站开发类型，遵循经济性㊁技术合理的原则，保证下游河道的最小下泄流量，有以下几种测流方式㊂㊀２ １㊀通过引水系统改造泄放流量（１）渠道引水式电站：在渠道过大坝后的适当位置修建渠道或安装水管往下游河道泄放流量，通过明渠或管段式流量计测流㊂该方式改造工程量较大，改造后泄放效果较好㊂（２）隧洞引水式电站：利用原有靠近大坝的支洞开挖堰槽或安装放水管向下游河道泄放流量，通过明渠或管段式流量计测流㊂该方式改造工程量较大，改造后泄放效果较好㊂㊀２ ２㊀通过泄洪闸小开度泄流对筑坝式电站：可通过开启大坝闸门并根据水位调整闸门开度，向下游河道泄放流量㊂闸门泄流流量通过公式计算确定㊂该方式改造工程量较小，改造后泄放效果较好㊂㊀２ ３㊀通过溢洪道闸门改造泄流通过改造溢洪道工作闸门，根据水文勘测计算设置门中门或舌瓣门，并增设启闭设备，向下游泄放流量㊂闸门泄流流量通过公式计算确定㊂该方式改造工程量较大，改造后泄放效果较好㊂㊀２ ４㊀通过大坝放空设施改造泄流利用大坝原有底孔设施并对其进行改造，实㊃６４１㊃㊀２０２０ Ｎｏ ６四川水利现向河道泄放生态流量㊂根据实际改造情况选择合适的测流设备㊂㊀２ ５㊀设置生态基荷或采用反调节调度泄流坝后式电站可通过机组发电放水满足生态下泄流量，通过基荷或反调节调度泄放水量㊂可以通过机组流量曲线查询下泄流量㊂该方式改造工程量比较小，但机组出现问题时会造成下泄流量短时的中断㊂㊀２ ６㊀安装生态机组根据电站实际情况可以选择安装小容量的生态机组承担生态下泄流量泄放任务㊂可以通过机组流量曲线查询下泄流量㊂该方式改造工程量非常大，机组出现问题时会造成下泄流量短时的中断，水的利用率非常高㊂㊀２ ７㊀通过机组旁通管改造泄流在机组进水控制阀旁通管上开孔引放水管等向下游泄放流量㊂通过管段式流量计测流㊂该方式改造工程量适中，改造后泄放效果较好㊂㊀２ ８㊀增设大坝放水设施在大坝适当位置安装倒虹吸管㊁抽水系统㊁泄流通道等设施，从大坝取水泄入下游河道，满足生态流量要求㊂根据实际改造情况选择合适的测流设备㊂该方式改造工程量适中，改造后泄放效果较好，对大坝基本无影响㊂３㊀生态流量在线监测系统架构、组成和功能㊀３ １㊀系统架构各水电站结合自身情况选用合适的泄流方式，根据泄流方式不同选取合适的测流设备㊁视频设备㊁监测终端设备，并将相关数据㊁视频图像进行存储㊂通过广域网将数据㊁报警信息及视频图像上送至监管平台，可通过就地或远程调阅相关数据㊁报警信息及视频图像㊂水电站生态流量在线监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成，系统架构图如图１所示㊂图１㊀水电站生态流量在线监测系统架构㊀３ ２㊀系统组成（１）现地监测单元：数据采集处理终端㊁水位计㊁闸位计㊁流量计（管段㊁明渠式等）㊁视频摄像机等；（２）网络传输：路由器㊁局域网㊁专线或宽带等；（３）（云）平台：（云）服务器㊁生态流量系统监测平台等㊂㊀３ ３㊀系统功能云服务监测平台提供多种灵活的接入方式，对接入测站进行统一分层级分权限管理，能够实时查看和监测现场生态流量信息㊂云服务监测平台还可便捷地进行功能扩展，提供水电站㊁水文水资源等工况数据监测服务㊂（１）实时监测：实时监测相关电站的基础数据，并通过广（局）域网将数据上送至生态流量监测（云）平台，通过预留接口与监管部门共享数据，企业可通过云平台在手机端或ＰＣ端进行数据查询，对水电站的生态流量实施远程自动监测报警㊂（２）统计结果分析：对生态流量基础数据进行处理分析，提供对水位㊁流量㊁闸门开度等相关数据的展示分析，对超限值进行统计分析，生成生态流量数据分析报表㊂（３）视频监控：利用视频服务器实现远端视频摄像机的集中管理，可通过手机端或ＰＣ端查看生态流量实时视频，对各水电站生态流量数据及视频画面实现统一管理㊂（４）ＧＩＳ系统：通过ＧＩＳ地图查看各站点的生态流量分布，可以筛选指定区域的电站情况㊂㊃７４１㊃严茂强，卢兴，印小军，牛彤：生态流量在线监测系统及在水电站的应用２０２０ Ｎｏ ６４㊀实施过程中遇到的问题在生态流量在线监测系统实施过程中由于前期设计不合理㊁施工过程不规范等造成测流数据不准或波动较大㊂㊀４ １㊀管段式测流一般管段式流量计安装有如下规范㊂（１）安装距离应选择上游大于１０倍直管径㊁下游大于５倍直管径以内无任何阀门㊁弯头㊁变径等均匀的直管段，安装点应充分远离阀门㊁泵㊁高压电和变频器等干扰源；（２）对于开口或半满管的管道，流量计应安装在Ｕ型管段处，保证满管；（３）选择充满流体的材质均匀质密㊁易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段㊂图２㊀传感器安装与示例㊀㊀现场普遍存在预留管段无法满足上述流量计安装要求，具体有如下情形㊂（１）管段流量计安装位置扰流比较大，未遵循 前十后五原则 ；（２）测流管段未做Ｕ型处理，造成非满管测流㊂㊀４ ２㊀明渠测流采用明渠方式的现场普遍存在水流不稳，断面不规则的情况㊂一般明渠式流量计安装规范有：明渠测流要求渠段顺直，水流及断面稳定，无沙洲㊁无崩岸㊁无回流㊁无死水㊂５㊀应用案例雅安某电站生态流量监测采用我司的整体解决方案，通过泄洪闸小开度泄流，通过公网将视频信息及流量上送至云平台㊂㊀５ １㊀监测系统概述该电站各大坝采用固定一扇闸门作为生态流量泄放口，闸门采用固定无调节方式泄放生态流量㊂充分利用电站原有设备进行数据采集，并通过闸前水位根据流量曲线查表校核流量数据㊂在大坝泄放口安装视频监控，采集生态流量泄放视频，通过Ｉｎｔｅｒｎｅｔ将视频及流量数据上送至水务局监管平台㊂同时，将生态泄放流量数据通过网络上传到企业云，作为历史资料保存备查㊂㊀５ ２㊀系统构成及设备水电站生态流量监测系统包括数据通信采集设备㊁数据分析与监控系统㊁数据处理与传输系统及远程数据管理中心㊂各子系统在各自体系当中相互合作，协助运行，以确保整个生态流量监测系统的稳定运行㊂系统主要设备组成情况㊂（１）数据通信采集设备：主要包括遥测水位计㊁闸位计㊁视频摄像头㊁视频录像机㊁ＲＴＵ智能终端㊁避雷设备㊁设备保护箱；（２）数据分析与监控系统：监控软件（数据＋视频）㊁流量水位监测数据库㊁交换机㊁ＰＣ机；（３）数据处理与传输系统：英特网㊁数据库管理系统；（４）远程数据管理中心：生态流量监测平台㊁云服务器㊁交换机㊁ＰＣ机㊂生态流量在线监测系统建设时应充分考虑现场实际情况，选择合适的测流方式，并遵循流量计的安装要求进行设计㊁实施㊂６㊀结语相信经过各地政府对小水电的大力整治，在不久的将来， 生态流量 这一环保概念会逐步在全国普及，通过生态系统流量下泄管控，维持水资源的可持续高效利用，实现生态平衡的恢复㊂ʏ㊃８４１㊃。

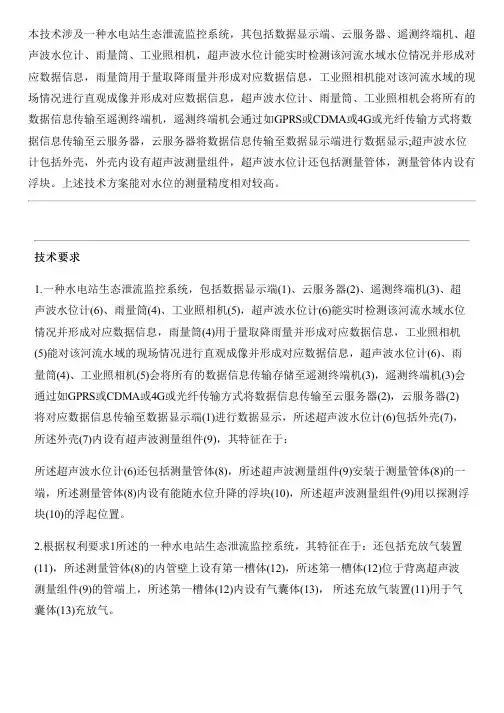

本技术涉及一种水电站生态泄流监控系统，其包括数据显示端、云服务器、遥测终端机、超声波水位计、雨量筒、工业照相机，超声波水位计能实时检测该河流水域水位情况并形成对应数据信息，雨量筒用于量取降雨量并形成对应数据信息，工业照相机能对该河流水域的现场情况进行直观成像并形成对应数据信息，超声波水位计、雨量筒、工业照相机会将所有的数据信息传输至遥测终端机，遥测终端机会通过如GPRS或CDMA或4G或光纤传输方式将数据信息传输至云服务器，云服务器将数据信息传输至数据显示端进行数据显示;超声波水位计包括外壳，外壳内设有超声波测量组件，超声波水位计还包括测量管体，测量管体内设有浮块。

上述技术方案能对水位的测量精度相对较高。

技术要求1.一种水电站生态泄流监控系统，包括数据显示端(1)、云服务器(2)、遥测终端机(3)、超声波水位计(6)、雨量筒(4)、工业照相机(5)，超声波水位计(6)能实时检测该河流水域水位情况并形成对应数据信息，雨量筒(4)用于量取降雨量并形成对应数据信息，工业照相机(5)能对该河流水域的现场情况进行直观成像并形成对应数据信息，超声波水位计(6)、雨量筒(4)、工业照相机(5)会将所有的数据信息传输存储至遥测终端机(3)，遥测终端机(3)会通过如GPRS或CDMA或4G或光纤传输方式将数据信息传输至云服务器(2)，云服务器(2)将对应数据信息传输至数据显示端(1)进行数据显示，所述超声波水位计(6)包括外壳(7)，所述外壳(7)内设有超声波测量组件(9)，其特征在于：所述超声波水位计(6)还包括测量管体(8)，所述超声波测量组件(9)安装于测量管体(8)的一端，所述测量管体(8)内设有能随水位升降的浮块(10)，所述超声波测量组件(9)用以探测浮块(10)的浮起位置。

2.根据权利要求1所述的一种水电站生态泄流监控系统，其特征在于：还包括充放气装置(11)，所述测量管体(8)的内管壁上设有第一槽体(12)，所述第一槽体(12)位于背离超声波测量组件(9)的管端上，所述第一槽体(12)内设有气囊体(13)，所述充放气装置(11)用于气囊体(13)充放气。

水电站下泄生态流量的确定及措施分析作者：成芬王继勋来源：《科学与财富》2017年第25期摘要：在水电工程建设过程中，为减轻对下游河段生态环境的影响，需要采取保障下泄生态流量的措施。

鉴于此，本文对如何确定水电站的下泄生态流量进行了研究，包括需要确定的内容及方式，然后对水电站的泄流措施进行了探讨，确保水电站的下泄生态流量满足生态环境需水量，从而为其他类似工程提供有益参考。

关键词：水电站；下泄生态流量；确定；措施引言为了响应当前低碳环保的社会发展口号，保护人们赖以生存的生态环境，优化发展水力发电、提倡使用清洁型能源已经成为我国目前能源发展的重要战略之一。

在水电站整个开发建设过程中，重要的关注点就是对大坝（闸）的下泄生态流量进行设计，使其能够对下游河流生态环境进行补偿，同时也可以保护下游居民的居住环境等。

因此，要规范水电站各个时期的管理工作，合理确定下泄生态流量，对水电资源进行科学利用。

1下泄生态流量定义为了满足减水河段的生态环境需水，水电站运行过程中需要下泄一定的生态流量。

在河道长年流动中，需要一定的水量来保护河流的生态系统，为河流中的生物提供必要的水量，一般把所必需的最小水量阈值称为最小生态需水量。

而与之相对应的就是水电站需要下泄的最小水量，将其称为最小下泄水量。

2水电站下泄生态流量的确定2.1确定内容在对水电站下泄生态流量进行确定时，首先需要明确具体需要了解的参数。

有关工作人员要根据对实测大断面资料及水文资料情况进行分析，选取坝址水尺断面作为研究断面，计算各水力参数，并得到生态环境需水的推荐值。

其他还需要考虑的方面包括：维持水生生物生态系统稳定所需要的流量；维持河流水环境质量的最小稀释净化流量；调节气候所损耗的蒸散量；维持地下水位动态平衡所需要的补给水量等；航运、景观和水上娱乐环境需水量；工农业生产及生活需水量。

2.2减水段生态环境需水量推荐值本文以水牛家水电站为例，该水电站的坝址水尺断面初步拟定9种下泄流量方案，其中一种方案是按照国家发改委、水利部在“全国水资源综合规划环境用水要求”中所推荐的流量值来制定的，流量值为1.32m3/s，是坝址断面平均流量的10%。

水电站生态流量监测系统实施方案1.系统需求近年来，水电行业的迅速发展，对促进经济发展发挥了积极作用，但也由此暴露出一些问题，一些水电站因下泄流量不足而造成部分河段在部分时段内河道减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产生活。

保证水电站下泄流量能优化水资源配置，减小水电站对生态等方面的负面影响。

水电站最小下泄流量是指为满足维持区域河道的基本生态功能和群众生产生活及其它用水需求，所需要区域内水电站下泄的最小流量通过网络视频图像监控技术来实现对水电站下泄流量的实时视频图像监控，同时利用无线传输技术将坝后水位、流量等数据实时传输回监控中心，可以有效的提高水资源管理的水平的准确性，使水资源管理更加科学、更加富有成效。

2.解决方案2.1.功能需求结合项目实际情况，本系统对技术、功能、性能等具体需求归纳如下：（1）系统能实现视频图像监控系统完整的功能：包括对下泄流量视频图像信号和音频信号的采集、传输、切换、控制、显示/监听、分配、存储和回放等；（2）系统建设在3G/4G移动通信网与有线网络相结合基础上，确保系统中视频图像、音频数据、报警信息和水位流量数据等畅通传输；支持可插拔3G/4G 通信模块，支持各种3G/4G制式；并向下兼容相应的2G网络环境；（3）系统要求各个水电站视频及音频信号能够实现水电站本地监控录像，实时通过水电站本地监控中心传输至区水务局监控中心；（4）系统要求坝后水位、流量数据实时传输至区级监控中心，实时通过有线（或无线）网络传输至区水务局监控中心；（5）中心管理平台实现分级部署，在本地水电站部署单机版中心管理平台软件（可选），在区水务局监控中心部署Web版中心管理平台软件，实现对各水电站生态下泄流量的实时在线水位、流量和视频图像监控。

（6）系统能开放数据接口，实现与环保局、国土局、气象局等其它相关单位等的资源共享。

（7）实时监控水电站下泄生态流量的变化，当低于电站下泄生态流量下限值时进行报警提示，同时结合视频图像监控系统对河道画面进行抓拍并上传至区级监控中心。

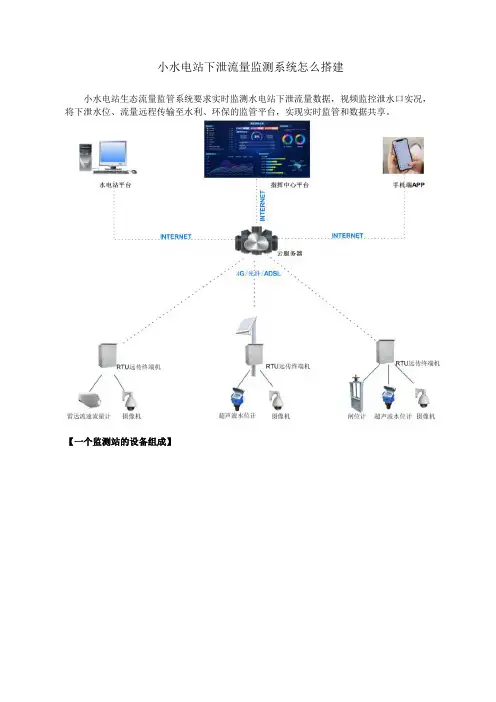

小水电站下泄流量监测系统怎么搭建小水电站生态流量监管系统要求实时监测水电站下泄流量数据，视频监控泄水口实况，将下泄水位、流量远程传输至水利、环保的监管平台，实现实时监管和数据共享。

【一个监测站的设备组成】【设备介绍】1、遥测终端机产品接口：◆ RS232/RS485：采集水位、流量传感器数据。

◆ PI：采集脉冲输出的仪表数据，例如发讯水表，脉冲电表或者雨量传感器等等。

◆ AI：采集4-20mA或者0-5V输出的传感器数据，例如水位、闸位等。

◆4G：支持4G网络无线传输数据。

产品功能：◆接口采集功能：通过传感器接口能够采集到第一手数据，采集速率在秒级以上，精度要求高的可以在毫秒级。

◆强大的计算功能：可以通过采集到的水位、闸位数据计算出累计流量、瞬时流量。

◆一站多发功能：省级、市级、县级平台同时需要接收数据，需要终端机具备一站多发的功能。

◆断点续传功能：当网络通讯中断时，数据可以存储到终端机中，网络恢复后可以自动补发到中心。

◆视频传输功能：水电站的视频图像可以通过终端机传输到监控中心。

◆数据叠加功能：终端机可以将水位、流量数据叠加到视频图像上传。

2、SIM卡~物联网卡SIM卡选择比较简单，移动、联通、电信均可，一般采用资费便宜的物联网卡即可。

3、光伏电池板考虑到视频摄像机的功率比较大，根据当地的连续阴雨天数来计算，一般选择100～200W的太阳能板为宜。

4、蓄电池蓄电池与光伏电池板配套使用，建议选择65AH~`150AH的电池，根据南北方温度的差异，南方一般用铅酸蓄电池，北方一般用胶体电池，锂电池南北方均可用，造价略贵。

5、太阳能充电控制器及防雷模块太阳能充电控制器的功能是将电量一部分分给负载供电，一部分给蓄电池充电，当夜晚或者阴天时自动转为蓄电池供电，同时当蓄电池电压低时会自动切断供电以保护蓄电池过放。

防雷模块：顾名思义防雷用的，必须配合有效接地才能达到效果哦！6、防护箱防风防雨用，将所有的元器件组装到防护箱内，保护现场相关的设备，一般可采用玻璃钢材质、铁材质及不锈钢材质的几种。

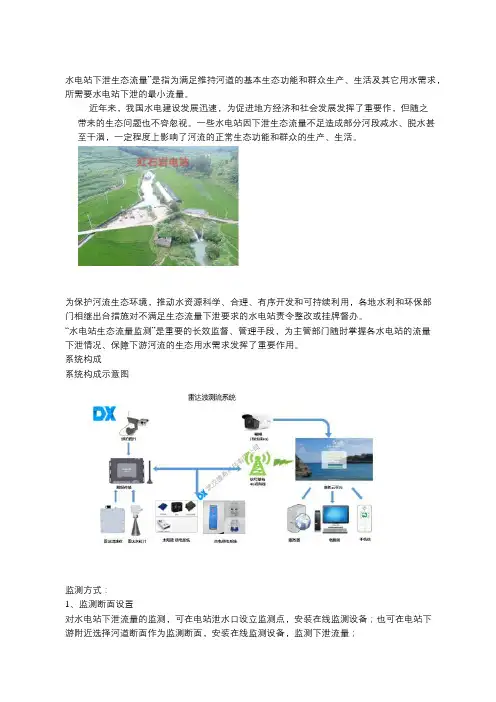

水电站下泄生态流量”是指为满足维持河道的基本生态功能和群众生产、生活及其它用水需求，所需要水电站下泄的最小流量。

近年来，我国水电建设发展迅速，为促进地方经济和社会发展发挥了重要作，但随之带来的生态问题也不容忽视。

一些水电站因下泄生态流量不足造成部分河段减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产、生活。

为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，各地水利和环保部门相继出台措施对不满足生态流量下泄要求的水电站责令整改或挂牌督办。

“水电站生态流量监测”是重要的长效监督、管理手段，为主管部门随时掌握各水电站的流量下泄情况、保障下游河流的生态用水需求发挥了重要作用。

系统构成系统构成示意图监测方式：1、监测断面设置对水电站下泄流量的监测，可在电站泄水口设立监测点，安装在线监测设备；也可在电站下游附近选择河道断面作为监测断面，安装在线监测设备，监测下泄流量；对于河床式或坝后式水电站，监测断面应设置在发电厂房尾水下游；2、监测内容水电站下泄生态流量监测以水情自动监测为主，主要监测参数为水位、流量（多通过水位—流量关系曲线计算得出），还可以集成雨量监测、水质监测、图像/视频监控、闸门监控等功能，为流域生态保护、水政管理、水文水资源监测等提供服务。

3、监测设备在线监测设备主要由DX-RTU-I型遥测终端机、超声波/雷达水位计（DX-WLX-1）、流速仪(DX-LLX-1)、工业照相机等组成，采取一杆式安装、太阳能或市电供电。

系统功能◆实时监测各水电站下泄断面的水位、流量、降雨量等数据。

◆定时或实时上传各水电站下泄断面的现场图像或视频（视通信方式）。

◆水位/流量过低、监测设备异常时自动报警。

◆通过矢量地图宏观展示测点分布位置、运行状态、报警状态。

◆监测数据、图像、视频自动存储，方便历史查询、事故追溯。

◆自动统计日、月、年等时段历史数据，通过报表、曲线图、柱状图等多种形式展现；支持数据/报表导出为Excel或直接打印输出。

河道生态下泄解决方案(总6页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--前言为建设资源节约型、环境友好型社会，推进美丽中国建设，改善生态环境，通过科技创新实现电站的绿色环保运行，推广节能环保装备的应用，保障可持续发展。

电站增设河道生态流量在线监测设施，基于水电站拦河设施下游河段生态环境对水量的动态需求，结合上游来水的频率及数量的考虑统筹确定合理的生态流量，实现河流水量生态调度，保障河道生态下泄流量。

一、水电站生态流量监测系统组成在水电站生态流量下泄处安装流量监测仪表、图像（视频）监测设备，另安装数据采集传输终端，将数据实时传输至监控中心。

7*24小时监测下泄流量能否达到生态核准流量。

/ 需求背景 /“生态流量在线监测”是重要的长效监督、管理手段，为主管部门随时掌握各水电站的流量下泄情况、保障下游河流的生态用水需求发挥着重要作用。

为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，各地水利和环保部门相继出台措施，对不满足生态流量下泄要求的水电站责令整改或挂牌督办。

/ 方案设计 /基于生态流量监测的环境状态，一般采用明渠流量监测方法，安装明渠流量计采集水位换算流量数据。

/ 系统组成/系统由以下几个方面组成：水位流量：雷达流量计（包含雷达流速仪和雷达水位计）（非接触式）。

图像视频：用于拍摄下泄口或者是流量计安装处的视频图像，通过4G网络将数据传输至服务器远端可以查看。

供电系统：用于给整套系统进行供电、根据现场环境可以选择太阳能供电或者市电供电。

通信设备：可以通过遥测终端机将采集到的传感器数据通过GPRS发送至云端。

数据查看：数据可以通过遥测终端机发送至数据服务器、用户可以通过云平台或者手机浏览器远程查看数据，数据也可以发送至相应监管部门的服务器。

/ 主要设备参数/1、非接触雷达流量计雷达流速仪产品特点：●防水、防结露、防雷设计，适用于各种野外环境；●进口平面微带雷达非接触式测量，不受气候、泥沙及漂浮物影响；●能够适应复杂情况，不受高水位、垃圾、淤泥、植被等影响；●快速精确测量，数据输出稳定，且适用于洪水期高流速环境；●测量运行和休眠模式相结合；●雷达发射波束角小，准确度高，不易受外界影响；●结构小巧，功耗低，安装方便、易维护；●配套控制器远传设备，可轻松对接现有水文遥测系统；●宽输入电压范围，适合太阳能电池供电；●独有渠道流速模型，测量精度更高。

已运营水电站生态流量泄放实施措施探讨发布时间：2021-03-11T09:42:44.710Z 来源：《基层建设》2020年第28期作者：陈锋[导读] 摘要：本文介绍了已运营水电站在未设置生态流量泄放的情况下，恢复生态流量泄放功能的主要实施思路及措施，重点从生态流量的确定、生态流量泄放主体工程特点、河道生态修复及监测、水库运行方式等方面进行了阐述。

中国葛洲坝集团水务运营有限公司湖北武汉 430000摘要：本文介绍了已运营水电站在未设置生态流量泄放的情况下，恢复生态流量泄放功能的主要实施思路及措施，重点从生态流量的确定、生态流量泄放主体工程特点、河道生态修复及监测、水库运行方式等方面进行了阐述。

关键词：水资源生态环境保护；水电站生态流量；生态机组；河道修复改革开放以来，我国建设了数以万计的中小型水电站，由于受当时客观条件的限制，多数水电站在规划设计及建设期均未考虑生态流量泄放，导致在电站多年运营期内，河流阶段性断流的发生并有逐年严峻的趋势。

党的十八大以来，生态环境保护上升为国家战略，当前政策层面除严格审批新建水电项目落实生态环境保护措施之外，同时要求对已运营的水电站中难以保证生态流量泄放而导致河流阶段性断流的“问题电站”全面实施生态流量泄放修复措施。

1、水电站生态流量泄放基本要求1.1 设计合理的泄放措施要根据水电站下游生态需求，合理确定生态流量泄放措施型式和技术要求，确保足额泄放生态流量，为河道生态功能自然修护创造条件；已有生态流量泄放措施但不能满足下游生态需求的，要重新设计、建设生态流量泄放措施。

生态流量泄放应优先考虑专用泄放设施，确保设施安全可靠、运行灵活。

1.2 编制合理的泄放方案应根据电站坝址下游河道水生生态、水环境、景观等生态用水需求，结合水力学、水文学等方法，按生态流量设计技术规范及有关导则规定，编制生态流量泄放方案。

方案中应明确电站最小下泄生态流量和下泄生态流量过程，需要确定蓄水期及运行期生态流量泄放设施及保障措施。
