固定电阻器

常用电阻器及参数一览表
本文档旨在提供常用电阻器的参数一览表，帮助用户了解不同类型电阻器的特点和性能指标。

1. 固定电阻器（Fixed Resistors）
- 碳膜电阻器（Carbon Film Resistor）：
- 特点：稳定性好、价格低廉、适用于一般电路。

- 参数：阻值范围、功率耗散、温度系数。

- 金属膜电阻器（Metal Film Resistor）：
- 特点：精确度高、温度系数低、噪音小。

- 参数：阻值范围、功率耗散、温度系数。

- 电位器（Potentiometer）：
- 特点：阻值可调节、适用于电压分压和信号调节。

- 参数：阻值范围、功率耗散、线性度。

- 稳压电阻器（Voltage Regulator Resistor）：
- 特点：具有稳压特性、适用于稳压电源。

- 参数：阻值、功率耗散、稳压精度。

2. 可变电阻器（Variable Resistors）
- 旋转电位器（Rotary Potentiometer）：
- 特点：阻值可调节、适用于音量调节、亮度调节等。

- 参数：阻值范围、功率耗散、耐久性。

- 線性可變電阻器（Linear Variable Resistor）：
- 特点：阻值可线性调节、适用于灯光调节、电机速度控制等。

- 参数：阻值范围、功率耗散、线性度。

以上是常用电阻器及其参数的一览表。

用户可以根据实际需求
选择适合的电阻器类型和性能指标。

注意：本文档仅供参考，具体参数请参考电阻器产品规格表或
官方文档。

电阻器的命名规则有哪些?（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分构成，名部分的主要含义见表1。

表 1 国产电阻器的型号命名及含义第一第二部分：部分第三部分：类型或额定功率电阻体资料第四部分：序：主称号字母含义字母含义数字或字含义数字额定功率母C 堆积膜或高 1 一般0.125 1/8W频瓷 2 一般或阻燃F 复合膜 3 或 C 超高频0.25 1/4WH 合成碳膜 4 高阻I 玻璃釉膜 5 高温0.5 1/2W J 金属膜7 或 J 精细N 无机实心8 高压R 电阻器S 有机实心旷神怡特别（如熔断型 1 1W 用个位数或无等）数字表示T 碳膜G 高功率2 2WU 硅碳膜L 丈量X 线绕T 可调3 3WX 小型Y 氧化膜C 防潮5 5WY 被釉O 玻璃膜B 不燃性10 10W第一部分为字头符号，用字母“R”表示电阻器为产品主称。

第二部分用字母表示电阻器的电阻体资料。

第三部分往常用数字或字母表示电阻器的类型，也有的电阻器用该部分的数字来表示额定功率。

第四部分用数字表示生产序号，以差别该电阻器的外形尺寸及性能指标。

比如：TJ75 （精细金属膜电阻器）RT10 （一般碳膜电阻器）R ——电阻器（第一部分）R ——电阻器J ——金属膜（第二部分）T——碳膜7 ——精细（第三部分） 1 ——一般型5 ——序号（第四部分）0 ——序号RX28 （阻燃型线绕电阻器）RJ 90-B 0.5 （0.5W 否则性金属膜熔断电阻器）R ——电阻器RJ ——金属膜电阻器X——线绕9 ——熔断型2 ——阻燃型0-B 0.5 ——不燃性、额定功率为 0.5W8 ——序号（二）压敏电阻器的型号命名方法SJ1152-82 部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表 2 。

表 2 压敏电阻器的型号命名及含义第一部分：主称第二部分：类型第三部分：用途或特点字母含义字母含义字母含义无一般型D 通用B 赔偿用C 消磁用E 消噪用M敏感Y压敏G 过压保护用电阻器电阻器H 灭弧用K 高靠谱用L 防雷用M 防静电用N 高能型P 高频用第四部分：序号用数字表示序号，有的在序号的后边还标有标称电压通流容量或电阻体直径、标称电压、电压误差等。

电阻器1．常用电阻器电阻器是利用金属或非金属材料对电流起阻碍作用的特性制成，电阻器通常称为电阻。

它在电路中起分压、分流和限流等作用，是工程实际中使用最多的元件。

随着技术的不断发展，电阻器的品种也日益增多。

电阻器的分类如下：按结构形式分，有固定电阻器、可变电阻器（可调电阻器、电位器）;按制作材料分，有碳膜电阻器、金属膜电阻器、线绕电阻器；按用途分，有精密电阻器、高频电阻器、熔断电阻器、敏感电阻器。

(1) 固定电阻器1.5.2电阻器固定电阻器是阻值不能改变的电阻器。

电阻器的一般图形符号如图1.21所示，文字称号为R 。

常见的固定电阻器有碳膜电阻器、金属膜电阻器、线绕电阻器等。

图1.21电阻器的一般符号碳膜电阻器。

碳膜电阻器是采用碳膜作为导电层，将通过真空高温热分解出的结晶碳沉积在柱形或管形陶瓷骨架上制成的，其实物如图1.22所示。

它具有稳定性好、高频特性好、噪声小、制作成本低、价格低，可在70℃的温度下长期工作等优点。

碳膜电阻是目前电子、电器、资讯产品使用量最大、价格最低、品质稳定性信赖度高的电阻。

图1.22碳膜电阻器②金属膜电阻器。

金属膜电阻器是采用金属膜作为导电层，用高真空加热蒸发等技术，将合金材料蒸镀在陶瓷骨架上制成，经过切割调试阻值，以达到最终要求的精密阻值。

金属膜一般为镍铬合金，也可以用其他金属或合金材料。

电阻器的外表面涂有蓝色或红色保护漆。

其实物如图1.23所示。

除具有碳膜电阻器的特点外，还具有较好的耐高温特性（能在125℃温度下长期工作）以及精度高的特点。

因而常用在要求较高的电路中，如各种测试仪表。

图1.23金属膜电阻器（提示金属膜电阻器与碳膜电阻器的区别方法如下所述。

(1）外观区别D 金属膜电阻器一般为五个环（允许误差为±1%)，碳膜电阻器一般为四个环（允许误差为±5%)。

金属膜电阻器一般为蓝色，碳膜电阻器一般为土黄色或其他的颜色。

但由于工艺的提高和假金属膜电阻器的出现，这两种方法并不是很好，很多时候区分不出这两种电阻。

电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

物理各种变阻器一、固定电阻器固定电阻器是一种电阻不可变的电子元件，常用于电路中稳定电流、电压和功率的传递。

固定电阻器通常由导体材料（如碳膜、金属膜等）制成，并根据需要选择不同的电阻值。

它具有体积小、价格低廉、可靠性高等特点，在电子设备中广泛应用。

二、可变电阻器可变电阻器，顾名思义，是一种电阻可调的电子元件。

它可以通过旋钮、滑动器等机械装置来调节电阻值，从而改变电路中的电流、电压等特性。

可变电阻器常用于电路调试、信号调节、音量控制等场合，具有调节方便、灵活性高等特点。

三、光敏电阻器光敏电阻器是一种能根据光照强度改变电阻值的元件。

它通常由光敏材料制成，如硒化镉、硅等。

光敏电阻器广泛应用于光电传感器、光控开关等设备中，能够根据光照强度的变化，实现自动控制、光强检测等功能。

四、热敏电阻器热敏电阻器是一种能根据温度变化改变电阻值的元件。

它通常由热敏材料制成，如铂、镍、铜等。

热敏电阻器常用于温度测量、温度控制等领域，具有响应速度快、精度高等特点。

五、压敏电阻器压敏电阻器是一种能根据外力压力变化改变电阻值的元件。

它通常由压敏材料制成，如氧化锌、氧化铅等。

压敏电阻器广泛应用于压力传感器、触摸屏等设备中，能够对外力压力进行灵敏检测。

六、磁敏电阻器磁敏电阻器是一种能根据磁场变化改变电阻值的元件。

它通常由磁敏材料制成，如铁氧体、磁性材料等。

磁敏电阻器常用于磁场传感器、磁性开关等设备中，能够对磁场强度进行灵敏检测。

七、电容变阻器电容变阻器是一种能根据电压或电流变化改变电阻值的元件。

它通常由电容材料制成，如可变电容器等。

电容变阻器常用于滤波电路、信号调节等领域，能够根据电压或电流的变化实现电路的稳定性调节。

八、温度变阻器温度变阻器是一种能根据温度变化改变电阻值的元件。

它通常由温敏材料制成，如铂、镍等。

温度变阻器广泛应用于温度测量、温度控制等设备中，具有精度高、稳定性好等特点。

九、光电阻器光电阻器是一种能根据光照强度改变电阻值的元件。

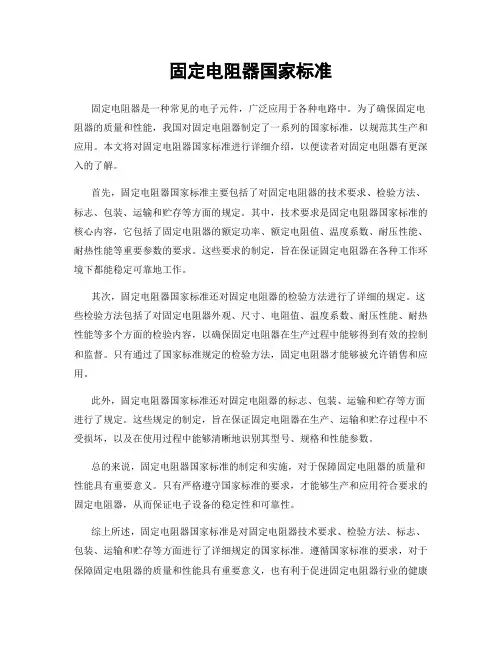

固定电阻器国家标准固定电阻器是一种常见的电子元件，广泛应用于各种电路中。

为了确保固定电阻器的质量和性能，我国对固定电阻器制定了一系列的国家标准，以规范其生产和应用。

本文将对固定电阻器国家标准进行详细介绍，以便读者对固定电阻器有更深入的了解。

首先，固定电阻器国家标准主要包括了对固定电阻器的技术要求、检验方法、标志、包装、运输和贮存等方面的规定。

其中，技术要求是固定电阻器国家标准的核心内容，它包括了固定电阻器的额定功率、额定电阻值、温度系数、耐压性能、耐热性能等重要参数的要求。

这些要求的制定，旨在保证固定电阻器在各种工作环境下都能稳定可靠地工作。

其次，固定电阻器国家标准还对固定电阻器的检验方法进行了详细的规定。

这些检验方法包括了对固定电阻器外观、尺寸、电阻值、温度系数、耐压性能、耐热性能等多个方面的检验内容，以确保固定电阻器在生产过程中能够得到有效的控制和监督。

只有通过了国家标准规定的检验方法，固定电阻器才能够被允许销售和应用。

此外，固定电阻器国家标准还对固定电阻器的标志、包装、运输和贮存等方面进行了规定。

这些规定的制定，旨在保证固定电阻器在生产、运输和贮存过程中不受损坏，以及在使用过程中能够清晰地识别其型号、规格和性能参数。

总的来说，固定电阻器国家标准的制定和实施，对于保障固定电阻器的质量和性能具有重要意义。

只有严格遵守国家标准的要求，才能够生产和应用符合要求的固定电阻器，从而保证电子设备的稳定性和可靠性。

综上所述，固定电阻器国家标准是对固定电阻器技术要求、检验方法、标志、包装、运输和贮存等方面进行了详细规定的国家标准。

遵循国家标准的要求，对于保障固定电阻器的质量和性能具有重要意义，也有利于促进固定电阻器行业的健康发展。

希望本文的介绍能够帮助读者更加深入地了解固定电阻器国家标准，为固定电阻器的生产和应用提供参考和指导。

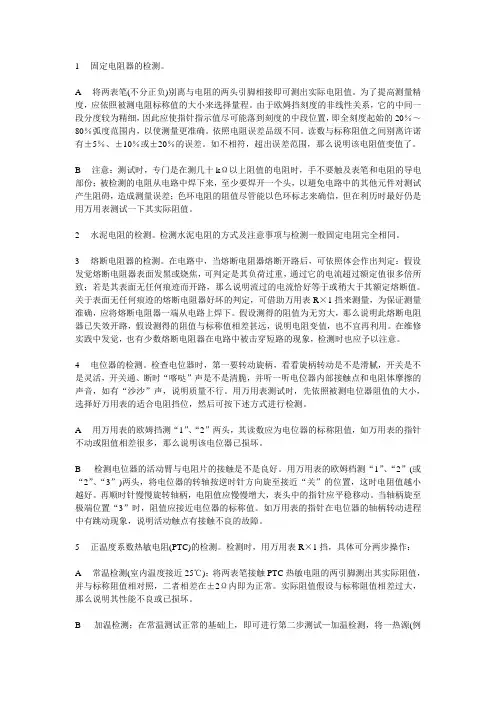

1固定电阻器的检测。

A将两表笔(不分正负)别离与电阻的两头引脚相接即可测出实际电阻值。

为了提高测量精度，应依照被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

依照电阻误差品级不同。

读数与标称阻值之间别离许诺有±5％、±10％或±20％的误差。

如不相符，超出误差范围，那么说明该电阻值变值了。

B注意：测试时，专门是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部份；被检测的电阻从电路中焊下来，至少要焊开一个头，以避免电路中的其他元件对测试产生阻碍，造成测量误差；色环电阻的阻值尽管能以色环标志来确信，但在利历时最好仍是用万用表测试一下其实际阻值。

2水泥电阻的检测。

检测水泥电阻的方式及注意事项与检测一般固定电阻完全相同。

3熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可依照体会作出判定：假设发觉熔断电阻器表面发黑或烧焦，可判定是其负荷过重，通过它的电流超过额定值很多倍所致；若是其表面无任何痕迹而开路，那么说明流过的电流恰好等于或稍大于其额定熔断值。

关于表面无任何痕迹的熔断电阻器好坏的判定，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

假设测得的阻值为无穷大，那么说明此熔断电阻器已失效开路，假设测得的阻值与标称值相差甚远，说明电阻变值，也不宜再利用。

在维修实践中发觉，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。

4电位器的检测。

检查电位器时，第一要转动旋柄，看看旋柄转动是不是滑腻，开关是不是灵活，开关通、断时“喀哒”声是不是清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不行。

用万用表测试时，先依照被测电位器阻值的大小，选择好万用表的适合电阻挡位，然后可按下述方式进行检测。

铝壳电阻的作用
首先，铝壳电阻是一种固定电阻器，其特点是在电路中所产生的电阻值是固定不变的。

电阻值的大小取决于其材料以及所占的空间大小。

一般来说，铝壳电阻都是采用金属铝作
为外壳，内部是由特定材料通过电阻丝或膜等方式构成。

其次，铝壳电阻的主要作用是限制电路中的电流，以达到控制电路的目的。

在电路中，铝壳电阻通常被连接在电源和电路中其他元件之间，其作用是限制通过其的电流，从而防
止电路中某些元件过载而损坏。

此外，铝壳电阻还可以用来适配电路，在电路输出低于某
个值时，通过连接铝壳电阻来补偿。

铝壳电阻的第三个作用是提高电路的稳定性和精度。

在电子电路中，由于各种元器件
的特性存在差异，这就可能导致电路的工作不稳定，甚至影响到电路的精度。

为了解决这
个问题，设计人员通常会采用铝壳电阻来对电路进行校正，以达到更好的精度和稳定性。

铝壳电阻的第四个作用是降低电路中的噪声。

在电子电路中，由于各种原因（例如电
源杂波、器件内部的杂音等），都可能导致电路中产生各种噪声。

为了提高电路的性能，
设计人员通常会采用铝壳电阻来抑制或降低这些噪声。

最后，铝壳电阻在电子元器件中也有着其他方面的应用，例如在测量电路中的电压和
电流、控制电路中的温度等。

总之，铝壳电阻在电子电路中具有非常重要的作用。

它可以限制电路中的电流，提高
电路的稳定性和精度，降低电路中的噪声等。

在实际的应用中，设计人员需要根据具体的
需求选择适当的铝壳电阻，以达到最佳的电路性能。

串联电路中定值电阻与滑动变阻器变化规律1. 介绍在电路中，定值电阻和滑动变阻器都是常见的电阻元件。

它们在串联电路中起着至关重要的作用，可以影响电路的电流、电压和功率等方面。

本文将介绍串联电路中定值电阻与滑动变阻器的变化规律，以帮助读者更好地理解电路中的电阻元件的作用。

2. 定值电阻定值电阻是一种电阻数值固定的电阻器。

它的电阻值是在制造时就被固定下来的，无法通过外部手段进行调节。

在串联电路中，定值电阻的电阻值对电路的整体特性产生着重要的影响。

当电流通过定值电阻时，定值电阻的电阻值会产生一定的电压降，从而影响整个电路的电压分布和电流大小。

3. 滑动变阻器滑动变阻器是一种可以手动调节电阻值的电阻器。

它的结构是在一根导电材料上刻有细微的导电轨迹，滑动触点可以沿着这些轨迹移动，从而改变整个电阻器的电阻值。

在串联电路中，滑动变阻器的电阻值可以通过调节滑动触点的位置来影响电路的整体特性，是一种非常灵活的电阻调节元件。

4. 定值电阻与滑动变阻器的共同点与差异定值电阻和滑动变阻器都是电路中常见的电阻元件，它们有一些共同点和差异点。

4.1 共同点定值电阻和滑动变阻器都可以用来限制电流、降低电压、分压和调节电路中的工作状态。

4.2 差异点定值电阻的电阻值是固定的，无法通过外部手段调节；而滑动变阻器的电阻值是可以通过滑动触点的位置进行调节的。

5. 串联电路中的变化规律在串联电路中，定值电阻和滑动变阻器的变化规律是非常重要的。

5.1 定值电阻的变化规律在串联电路中，当电流通过定值电阻时，定值电阻的电阻值会产生一定的电压降，从而影响整个电路的电压分布和电流大小。

定值电阻的变化规律是线性的，即电压和电流成正比关系，这是定值电阻在电路中最基本的特性。

5.2 滑动变阻器的变化规律在串联电路中，滑动变阻器的变化规律相对复杂一些。

由于滑动变阻器的电阻值可以通过调节滑动触点的位置来改变，因此它的变化规律是非线性的。

通过调节滑动触点的位置，可以灵活地控制电路的电压和电流分布，从而实现对电路特性的精细调节。

固定电阻器的检测
固定电阻器是一种电子元件，常用于进行精确的电压分布。

电子电路中使用元件类型
多样，其中固定电阻器是很常用的元件，但特殊的用途也需要特殊的安装方式，从绝缘的
角度来说，固定电阻器在一定程度上影响了电器的安全性。

固定电阻器的检测包括外观检查和性能检查两部分。

对固定电阻器的外观检查是检
查其封装是否密封完好，结构是否良好，表面是否有异物和破损等等。

对固定电阻器的
性能检查则要求其电阻值是否稳定、介电常数以及温度系数都符合要求。

为保证固定电阻器正常工作，在安装固定电阻器时需要遵循一定的安装工艺，一般来说，应做到固定电阻器的安装位置无振动、无冲击、安装地面清洁无化学溶剂，三角架安
装位置应在暴露空气环境，而且使用指定标准螺丝安装，以确保结构牢固，接触良好。

此外，在实际安装中可以采用静电放电技术来降低电磁干扰，以提高固定电阻器的稳
定性。

同时，固定电阻器也应该避免长时间受热等特殊工况，以保证其工作性能。

总而言之，正确安装固定电阻器，既能保证其电性能的精确性，又可以提高其耐用性，延长其使用寿命。

电阻器知识点总结一、电阻器的基本知识1. 电阻器的作用电阻器是一种用来限制电流、调节电压以及分压和分流的被动电子元件。

它的作用是根据欧姆定律，通过电阻器的电流与电压的关系来实现。

2. 电阻器的结构电阻器通常由绝缘基体、导体和端子组成。

导体可以是金属膜、碳膜、金属膜、线圈等，导体的材料和制作工艺将决定电阻器的性能。

电阻器的终端有不同的连接方式，包括直线连接、环形连接等。

3. 电阻器的工作原理电阻器的工作原理是利用导体的阻值（电阻）限制电流的流动。

根据欧姆定律，电阻器的电流与电压成正比，电阻器的电流与电压成反比。

通过改变导体和绝缘基体的材料、几何尺寸和连接方式等参数，可以改变电阻器的电阻值和功率。

4. 电阻器的参数电阻器的主要参数包括电阻值、功率、精度、温度系数等。

电阻值是电阻器的阻值，通常以欧姆（Ω）为单位。

功率是电阻器能够吸收的最大功率，通常以瓦特（W）为单位。

精度是电阻器的测量精度，通常以百分比表示。

温度系数是电阻器的温度特性，通常以每摄氏度的阻值变化率为指标。

二、电阻器的种类1. 固定电阻器固定电阻器是最常见的一种电子元件，它的电阻值在制造后是不可调节的。

固定电阻器通常根据不同的制造工艺和材料可以分为碳膜电阻器、金属膜电阻器、线圈电阻器等。

（1）碳膜电阻器碳膜电阻器是一种以碳膜材料为基础的电阻器，通过在绝缘基体上沉积一层碳膜并进一步加工得到。

碳膜电阻器具有稳定的参数、良好的线性度和温度特性，但是受到工作功率的限制。

（2）金属膜电阻器金属膜电阻器是一种以金属薄膜材料为基础的电阻器，通过在绝缘基体上沉积一层金属薄膜并进一步加工得到。

金属膜电阻器具有较高的精度和稳定性，但是制造成本较高。

（3）线圈电阻器线圈电阻器是一种以金属线圈为基础的电阻器，通过调节线圈的长度和材料来实现不同的电阻值。

线圈电阻器具有较高的功率容量和耐电压能力。

2. 可变电阻器可变电阻器是一种可以调节电阻值的电子元件，它通常用于电路的调节和校准。

电阻器基础知识与检测方法一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH 和氧化膜RY）、实芯电阻（有机RS 和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF 型热敏电阻）四种。

表1几种常用电阻的结构和特点电阻种类电 阻 结 构 和 特 点 实物图片碳膜电阻 气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，性能一般。

金属膜电阻 在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。

碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

线绕电阻 用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。

这种电阻分固定和可变两种。

它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。

碳膜电位器 它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。

它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。

碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。

还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。

这种电位器调节方便。

线绕电位器用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

定正飞的收藏2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

电阻器的命名规则与电阻类别（带实物图）电阻器的命名规则与电阻类别（带实物图）1. 电阻器的命名规则（⼀）、固定电阻器的型号命名⽅法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1国产电阻器的型号命名及含义表第⼆部分⽤字母表⽰电阻器的电阻体材料。

第三部分通常⽤数字或字母表⽰电阻器的类别，也有的电阻器⽤该部分的数字来表⽰额定功率。

第四部分⽤数字表⽰⽣产序号，以区别该电阻器的外形尺⼨及性能指标。

例如：RJ 90-B 0.5 （ 0.5W 不然性⾦属膜熔断电阻器） RJ ⾦属膜电阻器 9——熔断型0-B 0.5 ——不燃性、额定功率为 0.5W电阻类别（带实物图）⼀、基础知识电阻器是电路元件中应⽤最⼴泛的⼀种，在电⼦设备中约占元件总数的 30%以上，其质量的好坏对电路⼯作的稳定性有极⼤影响。

它的主要⽤途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使⽤。

1 ．分类在电⼦电路中常⽤的电阻器有固定式电阻器和电位器，按制作材料和⼯艺不同，固定式电阻器可分为：膜式电阻（碳膜RT ⾦属膜RJ 、合成膜RH 和氧化膜RY 、实芯电阻（有机RS 和⽆机RN 、⾦属线绕电阻（RX 、特殊电阻（MG 型光敏电阻、MF 型热敏电阻）四种。

表 1 ⼏种常⽤电阻的结构和特点TJ75 （精密⾦属膜电阻器） R ――电阻器（第⼀部分） J ――⾦属膜（第⼆部分） 7――精密（第三部分） 5――序号（第四部分）RT10（普通碳膜电阻器） R ――电阻器 T ――碳膜 1 ――普通型 0――序号RX28 （阻燃型线绕电阻器） R ――电阻器 X 线绕2――阻燃型 8――序号.主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空⽓不流通，在长期连续负载⽽不损坏或基本不改变性能的情况下，电阻器上允许消耗的最⼤功率。

为保证安全使⽤，⼀般选其额定功率⽐它在电路中消耗的功率⾼1-2倍。

额定功率分19 个等级，常⽤的有0.05W 0.125W 0.25 W、0.5 W、1 W 2 W 3 W 5 W 7 W 10 W,在电路图中⾮线绕电阻器额定功率的符号表⽰如下图：电阻器阻值标⽰⽅法1、直标法：⽤数字和单位符号在电阻器表⾯标出阻值，其允许误差直接⽤百分数表⽰，若电阻上未注偏差，则均为⼟ 20%2、⽂字符号法：⽤阿拉伯数字和⽂字符号两者有规律的组合来表⽰标称阻值，其允许偏差也⽤⽂字符号表⽰。
