资料公式c 1

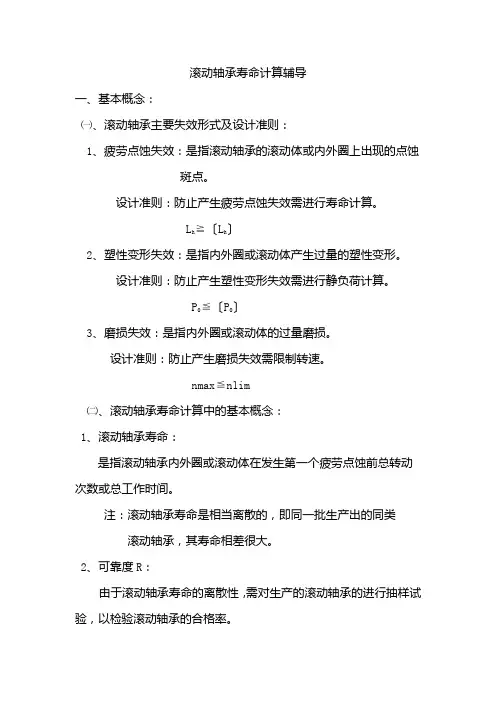

一、滚动轴承承载能力的一般说明
滚动轴承的承载能力与轴承类型和尺寸有关。相同外形尺寸下,滚子轴承的承载能力约为球轴承的 1.5~3倍。向心类轴承主要用于承受径向载荷,推力类轴承主要用于承受轴向载荷。角接触轴承同时承受径向载荷和轴向载荷的联合作用,其轴向承载能力的大小随接触角α的增大而增大。 二、滚动轴承的寿命计算

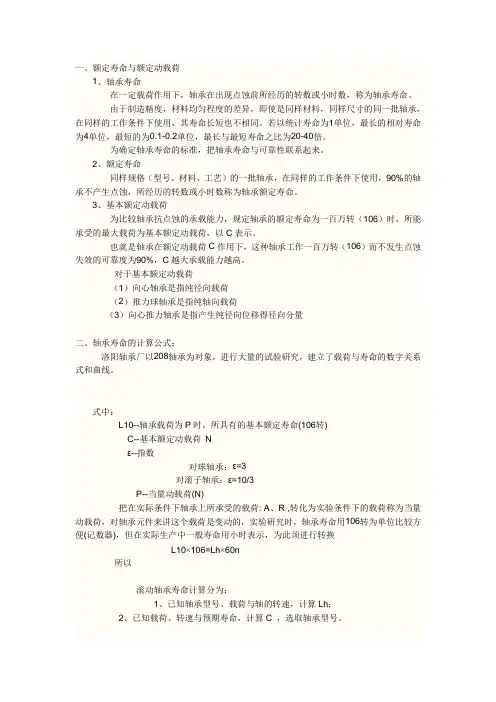

轴承的寿命与载荷间的关系可表示为下列公式:
或
式中:
──基本额定寿命(106转);
──基本额定寿命(小时h );C ──基本额定动载荷,由轴承类型、尺寸查表获得;P ─
─当量动载荷(N ),根据所受径向力、轴向力合成计算; ──温度系数,由表1查得;n ──轴承工作转速(r/min ); ──寿
命指数(球轴承 ,滚子轴承 )。 三、温度系数f t
当滚动轴承工作温度高于120℃时,需引入温度系数(表1)
表1 温度系数
工作温度/℃ <120 125 150 175 200 225 250 300 f t
1.00
0.95
0.90
0.85
0.80
0.75
0.70
0.60
四、当量动载荷
当滚动轴承同时承受径向载荷和轴向载荷时,当量载荷的基本计算公式为
式中:P——当量动载荷,N;——径向载荷,N;——轴向载荷,N;X——径向动载荷系数;Y——轴向动载荷系数;——负荷系数
五、载荷系数f p
当轴承承受有冲击载荷时,当量动载荷计算时,引入载荷系数(表2)
表2 冲击载荷系数f p
载荷性质f p举例
无冲击或轻微冲击 1.0~1.2 电机、汽轮机、通风机、水泵等
中等冲击 1.2~1.8 车辆、机床、起重机、内燃机等
强大冲击 1.8~3.0 破碎机、轧钢机、振动筛等
六、动载荷系数X、Y
表3 深沟球轴承的系数X、Y
资料公式c 2
表4 角接触球轴承的系数X、Y
资料公式c 3
资料公式c 4
