网壳结构建筑

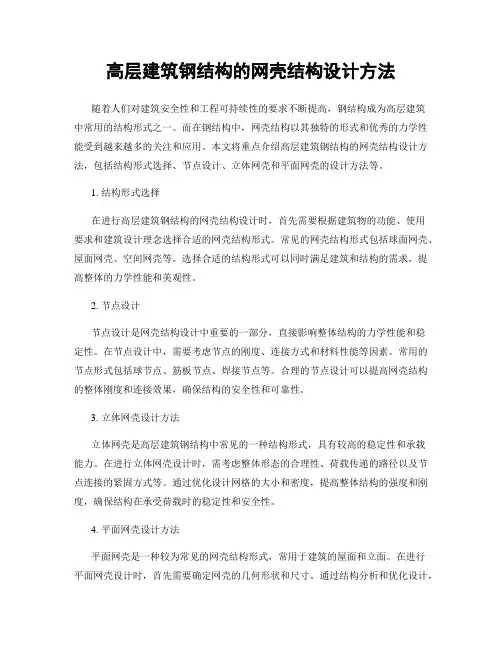

高层建筑钢结构的网壳结构设计方法随着人们对建筑安全性和工程可持续性的要求不断提高，钢结构成为高层建筑中常用的结构形式之一。

而在钢结构中，网壳结构以其独特的形式和优秀的力学性能受到越来越多的关注和应用。

本文将重点介绍高层建筑钢结构的网壳结构设计方法，包括结构形式选择、节点设计、立体网壳和平面网壳的设计方法等。

1. 结构形式选择在进行高层建筑钢结构的网壳结构设计时，首先需要根据建筑物的功能、使用要求和建筑设计理念选择合适的网壳结构形式。

常见的网壳结构形式包括球面网壳、屋面网壳、空间网壳等。

选择合适的结构形式可以同时满足建筑和结构的需求，提高整体的力学性能和美观性。

2. 节点设计节点设计是网壳结构设计中重要的一部分，直接影响整体结构的力学性能和稳定性。

在节点设计中，需要考虑节点的刚度、连接方式和材料性能等因素。

常用的节点形式包括球节点、筋板节点、焊接节点等。

合理的节点设计可以提高网壳结构的整体刚度和连接效果，确保结构的安全性和可靠性。

3. 立体网壳设计方法立体网壳是高层建筑钢结构中常见的一种结构形式，具有较高的稳定性和承载能力。

在进行立体网壳设计时，需考虑整体形态的合理性、荷载传递的路径以及节点连接的紧固方式等。

通过优化设计网格的大小和密度，提高整体结构的强度和刚度，确保结构在承受荷载时的稳定性和安全性。

4. 平面网壳设计方法平面网壳是一种较为常见的网壳结构形式，常用于建筑的屋面和立面。

在进行平面网壳设计时，首先需要确定网壳的几何形状和尺寸。

通过结构分析和优化设计，确定网格结构的大小和排布，合理布置支撑节点和增强部位，以提高整体的承载能力和稳定性。

同时，还需要考虑结构的施工性和制造成本，确保设计方案的实用性和经济性。

5. 增强措施和施工方法为了提高高层建筑钢结构的网壳结构的稳定性和抗震性能，常常需要采取一些增强措施。

例如，在节点处增加加强筋或增大节点连接面积，提高节点的刚度和连接效果。

在整体网壳结构中增加互锁节点或增加网格之间的连接，以提高整体结构的刚性和韧性。

网壳结构专项施工方案一、项目概况本项目为网壳结构施工方案。

网壳结构是一种新型的建筑结构形式，通过钢结构和网架结构相结合，形成一个充满风格感的建筑体。

本项目需要施工的网壳结构位于市的体育场馆中，总面积为XXX平方米。

二、施工前准备工作1、召开施工前的动员会议，明确施工目标和要求。

2、编制详细的施工方案和施工计划。

3、组织人员进行安全培训和技术交流，确保施工人员具备相应的技术能力。

4、准备所需的施工机械、设备和工具等。

三、施工流程1、材料准备（1）购买所需的钢结构材料、网框材料和其他辅助材料。

（2）对材料进行验收，并做好材料的标识和存放工作。

2、现场准备（1）在施工场地进行场地勘测和测量，确定施工基准点和施工位置。

（2）清理施工场地，确保施工区域干净整洁。

（3）搭建安全围挡和施工平台，确保施工人员的安全。

3、基础施工（1）在施工基准点处进行基础的开挖和浇筑工作。

（2）进行基础验收，并确保基础的质量和稳定性。

4、钢结构施工（1）根据设计图纸进行钢结构的制作和加工工作。

（2）对钢结构进行安装和焊接，确保结构的稳固和牢固。

（3）进行钢结构的防腐处理和防火处理，确保结构的使用寿命和安全性。

5、网架结构施工（1）根据设计图纸进行网架结构的制作和加工工作。

（2）对网架进行安装和焊接，确保结构的稳固和牢固。

（3）进行网架的防腐处理和防火处理，确保结构的使用寿命和安全性。

6、完成施工（1）进行施工的检验和验收工作，确保施工质量达到相关要求。

（2）对施工过程中出现的问题进行整改和处理，确保整个施工过程的顺利进行。

（3）进行最后的清理工作，保持施工场地的干净整洁。

四、施工安全管理1、制定施工安全管理手册，对施工过程中的各项安全措施进行详细规定。

2、进行施工现场安全排查，消除安全隐患。

3、施工人员必须戴好安全帽、安全鞋和其他必要的个人防护用品。

4、对施工人员进行安全教育和培训，提高施工人员的安全意识。

5、安排专人负责施工现场的安全工作，确保施工过程的安全性。

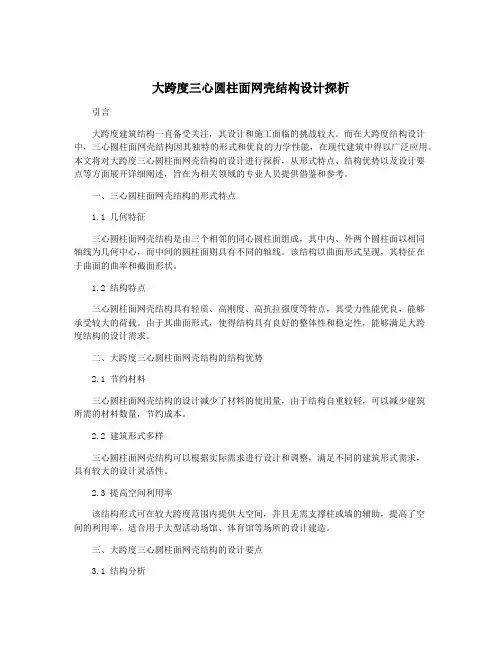

大跨度三心圆柱面网壳结构设计探析引言大跨度建筑结构一直备受关注，其设计和施工面临的挑战较大。

而在大跨度结构设计中，三心圆柱面网壳结构因其独特的形式和优良的力学性能，在现代建筑中得以广泛应用。

本文将对大跨度三心圆柱面网壳结构的设计进行探析，从形式特点、结构优势以及设计要点等方面展开详细阐述，旨在为相关领域的专业人员提供借鉴和参考。

一、三心圆柱面网壳结构的形式特点1.1 几何特征三心圆柱面网壳结构是由三个相邻的同心圆柱面组成，其中内、外两个圆柱面以相同轴线为几何中心，而中间的圆柱面则具有不同的轴线。

该结构以曲面形式呈现，其特征在于曲面的曲率和截面形状。

1.2 结构特点三心圆柱面网壳结构具有轻质、高刚度、高抗拉强度等特点，其受力性能优良，能够承受较大的荷载。

由于其曲面形式，使得结构具有良好的整体性和稳定性，能够满足大跨度结构的设计需求。

二、大跨度三心圆柱面网壳结构的结构优势2.1 节约材料三心圆柱面网壳结构的设计减少了材料的使用量，由于结构自重较轻，可以减少建筑所需的材料数量，节约成本。

2.2 建筑形式多样三心圆柱面网壳结构可以根据实际需求进行设计和调整，满足不同的建筑形式需求，具有较大的设计灵活性。

2.3 提高空间利用率该结构形式可在较大跨度范围内提供大空间，并且无需支撑柱或墙的辅助，提高了空间的利用率，适合用于大型活动场馆、体育馆等场所的设计建造。

三、大跨度三心圆柱面网壳结构的设计要点3.1 结构分析在设计大跨度三心圆柱面网壳结构时，首先需要进行结构的静力学和动力学分析，确定结构的受力性能和工作状态，并评估结构的整体稳定性，为后续的设计提供基础依据。

3.2 材料选用在材料选择方面，应考虑结构的自重和受力特点，选用轻型、高强度的材料，并且对材料的质量和工艺进行严格要求，确保结构的安全性和可靠性。

3.3 施工工艺对于大跨度结构的施工工艺需要有严格的控制和规范，包括材料运输、安装、焊接等环节的操作要求，避免施工过程中出现质量问题，确保结构的施工质量和安全性。

网壳结构案例简单分析网壳结构是一种由连续曲面构成的结构形式，具有稳定性好、强度高、质量轻等优点，广泛应用于建筑、桥梁、体育场馆等工程领域。

下面以建筑领域的网壳结构案例为例进行简单分析。

案例一：深圳大运中心体育馆深圳大运中心体育馆是一座综合性体育馆，采用大跨度、大空间的网壳结构设计。

该体育馆的外形呈现出流线型的造型，整个建筑结构由一个由流线型钢结构和玻璃幕墙组成的半流线型壳体组成。

该体育馆采用了双壳结构设计，内外两层网壳之间通过钢柱连接，形成了稳定的整体结构。

内层网壳主要承担荷载，外层则起到防水、保温和装饰等作用。

该体育馆的网壳结构设计突破了传统结构的限制，实现了大跨度、大空间的结构需求。

网壳结构的采用使得整个建筑结构极为轻盈，给人以开放、流畅的感觉。

同时，网壳结构的外观造型独特，成为该体育馆的标志性建筑，增加了城市的地标性与艺术性。

案例二：中国花卉博览会花卉大厅中国花卉博览会花卉大厅是一座专门展示各种花卉的建筑，采用了网壳结构设计。

该建筑呈现出一个半球形的外形，内部采用由钢桁架支撑的网壳结构。

网壳结构的内侧覆盖着透明的玻璃幕墙，使得室内充满了自然光线，为花卉的生长提供了良好的环境。

网壳结构的外侧则由彩虹色的层叠板构成，形成了美观的外观。

该花卉大厅的网壳结构设计实现了自由曲面的建筑形式，使得内部空间显得开放、明亮。

网壳结构的采用使得整个建筑更加美观、轻盈。

室内外环境的统一，使得花卉展示更加生动。

同时，该建筑的网壳结构还具有良好的承载能力，可以抵御自然灾害。

网壳结构能够通过合理的网格分布来均匀承受荷载，增强结构的稳定性和抗震性能。

此外，网壳结构还具有易于施工、周期短、成本低等优点。

因此，在很多需要大跨度、大空间的建筑领域，网壳结构都得到了广泛应用。

总的来说，网壳结构的优点包括稳定性好、强度高、质量轻、施工周期短等。

通过以上两个案例的分析可以看出，网壳结构在建筑领域中具有很高的适用性，并且能够创造出独特的建筑形式和美观的外观。

单层球面木网壳结构研究现状随着社会和经济的发展，建筑工程的需要也越来越多。

球面木网壳结构作为一种具有创新性、独特性和美观性的建筑类型，受到了广泛的关注和重视。

本文就单层球面木网壳结构的研究现状进行探讨和分析，旨在深入了解这一新兴建筑类型的特点、应用和发展趋势。

一、球面木网壳结构的设计特点球面木网壳结构是指在球面上铺设木材，将木材按照一定的倾角和旋转角度排列，形成一种特殊的构造体系。

球面木网壳结构具有以下设计特点：1. 灵活性球面木网壳结构的设计可以根据实际需求进行灵活调整，采用不同木材、不同构造方式，实现多样化的设计效果。

2. 节约成本球面木网壳结构可利用工厂预制化技术，极大地降低了施工成本和时间。

3. 可持续性球面木网壳结构采用天然木材，符合可持续发展的理念，对环境友好，有助于提高建筑的可持续性。

二、球面木网壳结构的应用范围球面木网壳结构的应用范围很广泛。

在建筑结构中，球面木网壳结构已成功地应用于商业、文化、体育等领域，如体育场馆、剧院、博物馆等。

此外，球面木网壳结构还可以用于露天舞台、展馆、民居等领域。

三、球面木网壳结构的研究现状目前，全球关于球面木网壳结构的研究已越来越深入和广泛，主要围绕以下方面进行研究：1. 构造分析球面木网壳结构的构造分析是研究的重点之一，主要是通过分析结构受力原理，研究不同种类和规格的木材、组合方式和连接形式，探索最佳的结构构造方案。

2. 可靠性和安全性分析球面木网壳结构在应用过程中需要承受很大的荷载和力矩，因此要针对不同的应用场合，进行可靠性和安全性分析，确保球面木网壳结构的安全性和可持续性。

3. 性能分析目前，关于球面木网壳结构的性能分析仍处于起步阶段。

今后需要深入研究球面木网壳结构的声学性能、热力学性能、防火性能等方面的特性。

四、球面木网壳结构的发展趋势球面木网壳结构作为一种创新性的建筑类型，在未来有广阔的发展前景。

未来的研究方向主要集中在以下几个方面：1. 研究球面木网壳结构在不同环境下的适应性，为其在各个领域的应用提供更多的可能性。

建筑结构12种类型建筑结构是指建筑物的骨架和支撑系统，承担起支撑和抗力传递的功能。

根据结构形式和工作原理的不同，可以将建筑结构分为12种类型，包括桁架结构、框架结构、筒壳结构、悬索结构、索承式结构、拱式结构、壳体结构、网壳结构、组合结构、空间网架、板柱结构和混合结构。

下面将详细介绍这12种结构类型。

1.桁架结构：桁架结构是由水平和斜线构件形成的平面或空间网格系统。

桁架结构具有良好的强度、刚度和稳定性，适用于广场、办公楼、室内体育馆等大跨度的建筑物。

2.框架结构：框架结构是由柱、梁和节点组成的刚性网格系统。

框架结构可以在多个平面上延伸，具有良好的刚度和承载能力。

这种结构常用于住宅、工业厂房和商业建筑。

3.筒壳结构：筒壳结构是一种由曲面构成的连续壳体，具有良好的强度和稳定性。

筒壳结构常用于体育场馆、展览馆和地铁车站等地方。

4.悬索结构：悬索结构是一种由主悬索和次悬索组成的悬挂式结构。

悬索结构具有较大的跨度和自重较小的优点，适用于桥梁、大型体育馆等建筑物。

5.索承式结构：索承式结构是一种由索承构件和支撑系统组成的轻型结构。

索承式结构具有较高的自由度和可塑性，适用于大型雨棚、展览馆等场所。

6.拱式结构：拱式结构是一种由拱形构件组成的稳定结构。

拱式结构具有较好的力学性能和空间美感，常见于教堂、桥梁和大型展览馆。

7.壳体结构：壳体结构是一种由薄壳体构成的曲面结构。

壳体结构具有卓越的结构性能和空间美感，常见于体育馆、剧院和博物馆等建筑物。

8.网壳结构：网壳结构是一种由刚性杆件和节点构成的空间网格结构。

网壳结构具有较高的自由度和承载能力，常见于体育场馆和空间结构复杂的建筑物。

9.组合结构：组合结构是一种由多种结构类型组合而成的复合结构。

组合结构可以充分发挥各种结构的优势，常用于大型综合体、超高层建筑等。

10.空间网架：空间网架是一种由钢管、钢板和节点构成的三维刚性网格结构。

空间网架具有较高的刚度和承载能力，广泛应用于体育馆、展览馆和机场等建筑物。

建筑结构的基本类型建筑结构是指建筑物内部或外部为了承受重力、风力、地震力等外力作用而形成的一种持久平衡的构造系统。

建筑结构的基本类型包括框架结构、壳体结构、拱结构、悬挑结构等。

1.框架结构：框架结构是由柱、梁、墙等构件组成的框架，这些构件按照一定的规则和角度连接在一起。

框架结构一般用于多层建筑或大跨度建筑中，能够有效地承受和传递重力和水平力。

常见的框架结构包括钢结构、混凝土框架和木结构等。

2.壳体结构：壳体结构是通过曲线、曲面或曲面组合而成的薄壳结构，它能够利用图形的整体性来承受和传递外力。

壳体结构一般用于跨度较大、高度较低的建筑中，如体育馆、机场候机楼等。

常见的壳体结构有穹顶、抛物面和双曲面等。

3.拱结构：拱结构是由拱和基座组成的一种纵向受力构造，能够通过按照一定的几何形态传递垂直力和水平力。

拱结构一般用于跨度较大的建筑中，如桥梁、穹顶等。

常见的拱结构包括圆拱、扁拱和多孔拱等。

4.悬挑结构：悬挑结构是建筑物的一部分伸出主体结构范围之外，通过支撑装置而悬挑在空中的结构。

悬挑结构一般用于创造开放的、无遮拦的空间，如露天剧场、走廊等。

常见的悬挑结构包括悬挑梁、悬挑板和悬挑柱等。

除了这些基本类型，还有一些其他的建筑结构类型，如斜拉结构、网壳结构等。

斜拉结构是由斜拉索和基座组成的结构，能够通过拉弦传递力。

网壳结构是由网状构件相互连接而成的结构，它能够通过构件的刚性来承受外力。

这些结构类型常常与基本结构类型相结合，形成复杂的建筑结构，提供了更多的设计选择和创造性的可能。

总之，建筑结构的基本类型是框架结构、壳体结构、拱结构和悬挑结构。

这些结构类型在不同的场景中应用广泛，为建筑物提供了稳定性和美观性。

同时，各种结构类型也可以相互组合，实现复杂、独特的建筑结构，满足人们对于美和功能的不同需求。

网壳结构一、简介1.1 何为网壳结构网壳结构是曲面型的网格结构，兼有杆系结构和薄壳结构的固有特性，受力合理，覆盖跨度大，其外形为壳，是格构化的壳体，也是壳形的网架。

它是以杆件为基础，按一定规律组成网格，按壳体坐标进行布置的空间构架，其传力特点主要是通过壳内两个方向的拉力、压力或剪力逐点传力。

它既有靠空间体形受力的优点，又有工厂生产构件现场安装的施工简便、快速的长处，而且他以结构受力合理，刚度大，自重轻，体形美观多变，技术经济指标好,而成为大跨结构中备受关注的一种结构形式。

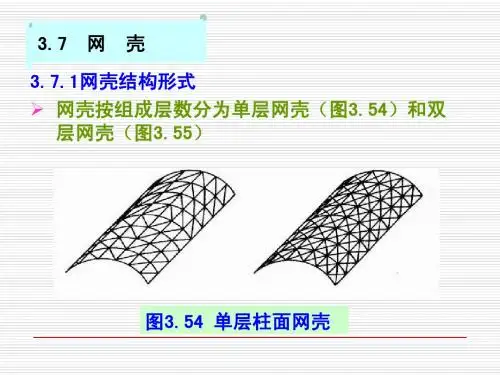

1.2 网壳的形式与分类（1）按网壳的层数来分，有单层网壳和双层网壳，其中双层网壳通过腹杆把内外两层网壳杆件连接起来，因而可把双层网壳看作由共面与不共面的拱桁架系或大小相同与不同的角锥系（包括四角锥系、三角锥系和六角推系）组成。

（一般来说，中小跨度（一般为40m以下）时，可采用单层网完，跨度大时，则采用双层网壳。

）如图1图1 单层网壳与双层网壳（2）按网壳的用材分，主要有木网壳、钢网壳、钢筋混凝土网壳以及钢网壳与钢筋混凝土屋面板共同工作的组合网壳等四类。

（3）按曲面的曲率半径分，有正高斯曲率网壳、零高斯曲率网壳和负高斯曲率网壳等三类。

（4）按曲面的外形分，主要有球面网壳、圆柱面网壳、扭网壳（包括双曲抛物面鞍型网壳、单块扭网壳、四块组合型扭网壳）等。

（5）按网壳网格的划分来分，有以下两类。

对于圆柱面网壳主要有单向斜杆型、交叉斜杆型、联方网格型、三向型，如图2所示。

对于球面网壳主要有肋环型、Schwedler型、联方网格型、三向网格型，如图3所示。

（a）（b）（c）（d）图2 圆柱面单层网壳网格（a）单向斜杆型（b）交叉斜杆型（c）联方型（d）三向网格型图3单层球面网壳网格类型二、受力特点和典型工程应用1、圆柱面网壳受力特点1.1两对边支撑对于以跨度方向为支座，拱脚常支撑于圈梁、柱顶或基础上产生推力。

对于以波长方向为支座，柱面网壳端支座若为墙，则为受拉构件，若端支座为边高度梁，则为拉弯构件，此时应设边梁。
