隧道工程施工组织设计

依托项目工点图,整理隧道工程施工组织设计的编制依据

隧道工程施工组织设计的编制依据如下：

1. 设计文件：主要包括隧道工程的设计图纸、设计说明、设计计算等文件，施工组织设计需要依据设计文件进行合理安排和布置。

2. 监理建议书：监理单位提供的关于施工组织设计的建议、意见和要求，施工组织设计需要结合监理建议书进行编制。

3. 相关法规和标准：施工组织设计需要遵守国家有关隧道工程施工的法律法规和相关标准，例如《隧道工程施工与质量检验验收规范》等。

4. 土质资料和地质调查报告：施工组织设计需要充分了解工点所处地层的土质情况和地质条件，依据土质资料和地质调查报告对施工方案进行合理选择和调整。

5. 工日计划和进度控制要求：根据工点的工期限制和进度控制要求，进行施工组织设计，确定施工工期、工序和施工进度计划等。

6. 勘察报告：根据勘察报告中的隧道地质、水文、气象等情况，进行施工组织设计，合理安排施工工序和施工方法。

7. 安全生产规定：施工组织设计必须遵守安全生产的相关规定，确保施工期间的安全。

以上为隧道工程施工组织设计的一般编制依据，具体情况可能还需要考虑工程所处地区的特殊要求、施工单位的实际情况等。具体的施工组织设计需要根据实际情况进行具体制定。

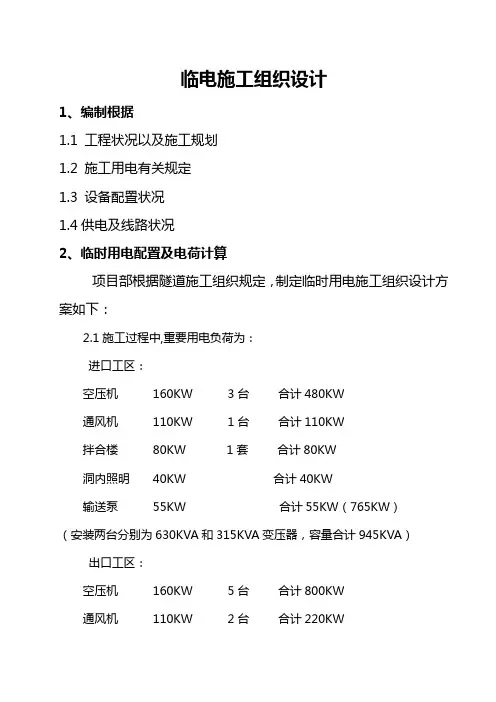

临电施工组织设计

1、编制根据

1.1 工程状况以及施工规划

1.2 施工用电有关规定

1.3 设备配置状况

1.4供电及线路状况

2、临时用电配置及电荷计算

项目部根据隧道施工组织规定，制定临时用电施工组织设计方案如下：

2.1施工过程中,重要用电负荷为：

进口工区：

空压机 160KW 3台 合计480KW

通风机 110KW 1台 合计110KW

拌合楼 80KW 1套 合计80KW

洞内照明 40KW 合计40KW

输送泵 55KW 合计55KW（765KW）

（安装两台分别为630KVA和315KVA变压器，容量合计945KVA）

出口工区：

空压机 160KW 5台 合计800KW

通风机 110KW 2台 合计220KW 拌合楼 80KW 1套 合计80KW

洞内照明 60KW 合计60KW

输送泵 55KW 2台 合计110KW

加工房 合计130KW(1400KW)

（安装两台分别为800KVA和630KVA变压器，容量合计1430KVA）

斜井工区

空压机 160KW 3台 合计480KW

通风机 150KW 2台 合计300KW

拌合楼 80KW 1套 合计80KW

洞内照明 40KW 合计40KW

输送泵 55KW 合计50KW

抽水机 55KW 合计55KW（1005KW）

隧道工程施工组织设计(完整版)

概述

本施工组织设计旨在规划和指导隧道工程的施工过程，确保工程按照预期进行，并达到高质量和安全标准。本文档包括以下几个方面：工程概述、施工计划、资源调配、安全管理、质量控制和风险管理。

工程概述

该隧道工程是位于XX地区的一项重要基础设施项目。隧道总长度为XXX米，包括多个工作面和交通通道。该隧道将用于连接两个关键地点，满足日益增长的交通需求。

施工计划

施工计划应详细规划工程的时间表，确保施工过程高效有序。计划应包括以下内容：

1. 施工阶段划分：将施工过程划分为不同的阶段，每个阶段具体说明施工任务和时间要求。

2. 关键里程碑和工期安排：确定项目的关键里程碑，以帮助监测施工进度并及时调整计划。

3. 资源调配：详细说明所需的人力、材料和设备，并合理安排资源的调配，以保证施工进度和质量。

资源调配

本节应详细描述所需的人力、材料和设备，并确定合理的调配方案。资源调配应考虑以下几个方面：

1. 人力资源：确定项目所需的工程师、技术员和劳工数量，并规划他们的工作时间表和职责分工。

2. 材料供应：列出所需的施工材料，包括混凝土、钢筋等，并明确供应商的选择和交付计划。

3. 设备配置：确定所需的施工设备，如挖掘机、起重机等，并规划其调配和维护计划。

安全管理

安全管理是保障施工过程的重要部分，应根据相关法规和标准确保工程人员和环境的安全。以下是安全管理的关键内容：

1. 安全培训：为施工人员提供必要的安全培训，包括施工操作规程、紧急处理措施等。

2. 安全防护设施：确定并配置必要的安全设备，如头盔、安全绳索等，以保障工人的人身安全。

3. 安全监测和报告：建立安全监测机制，及时发现和报告安全隐患，并采取相应的纠正措施。

质量控制

质量控制是确保工程符合设计要求和标准的关键环节。以下是质量控制的主要措施：

1. 施工检查：定期进行施工现场检查，确保施工符合相关要求，并及时发现和纠正质量问题。

180 第七章 铁路隧道工程实施性施工组织设计 第一节 概述 一、隧道工程施工特点 隧道工程施工组织设计的编制必须从隧道工程施工的特点着手，其施工特点可归纳为： 1．施工环境差。隧道工程埋置于地下，施工较为不便；加上洞内施工的动力供应不如地面建筑工程方便，施工运输也不如地面灵活方便，隧道的施工环境当然比地面要恶劣得多，同时施工本身还会产生大量的噪声、粉尘及废气，使得环境进一步恶化。 2．工作面狭窄。隧道是一长条形管状结构物，一般只有两个工作面，有时由于洞口地质不良或施工干扰等原因，两个工作面还不能充分利用。如要增加工作面又比较困难，因此，隧道工程往往成为控制工期的重点工程。 3． 工序较多，彼此干扰大。隧道施工技术是一项综合性很强的技术，其主要工序通常包括开挖、出碴、支护和衬砌。它的施工过程是在地层中挖出土石，以形成符合设计要求的隧道断面轮廓，并进行必要的支护和衬砌，以控制围岩的变形，确保隧道长期安全使用。为了保证主要工序的进行，还需配备必要的动力和机具设备，以及保持地下施工环境良好的通风、照明、排水、防尘等辅助措施。各个工序之间必须衔接紧密，才能保证正常的施工进度，但由于工作面有限，各工序间的相互干扰较大，且难以避免。 4．隧道所经的地层，地质条件复杂多变，在施工过程中往往需要改变施工方法。 隧道施工前，只有在充分考虑隧道工程的特点的前提下，编制出合理、科学的施工组织设计，才能使施工安全、快速、优质、低价、高效地进行。当然，在施工中不能一成不变，必须结合变化了的实际情况和考虑不周的地方，边施工边改进，不断充实提高，使之更好地指导施工。 二、隧道工程实施性施工组织设计的编制依据 1．设计文件及变更设计文件； 2．施工承包合同书。 3．建设单位有关指标、条约等； 4．有关施工会议精神或指导性施工组织设计方案及要求。 三、隧道工程实施性施工组织设计的主要内容 隧道施工组织设计通常是以一座隧道为单位进行编制的，对长大隧道而言，在具体施工时还可以每一洞口为单位进行编制，它主要包括：说明书、施工进度图及洞口工地布置图和洞内三管两线布置图等。一般包括如下主要内容： 1．概况的说明：隧道名称；起止里程及长度；中线平面位置及纵向坡度情况；隧道所处围岩的地质及水文地质情况；隧道所在位置的地形和地貌；隧道所在地区的气候条件当地可供利用的运输道路、电力、水源和当地建筑材料等情况；本隧道与洞外其他工程的关系；上级对本隧道施工期限的要求等。 2．施工准备工作的安排：提出复测或进行控制测量的要求及其完成期限；洞口工程和临 181 时工程(如临时道路、临时给水、临时通讯、施工房屋和施工供电工程)的工程数量、施工顺序和施工期限；为隧道施工服务的一整套附属生产设施的建立，如当地砂石料的开采场、木工场(厂)、机械修理厂(所)、电站、空压机站、水泵站等；各种施工机具的搬运与试运转；材料库的建立及一定材料的储运工作等。 3．施工方法的选择：即包括整个隧道施工方法和方案的选择，也包括各项作业方法的选择，同时还包括选用何种辅助坑道以增辟工作面(辅助坑道的类型、数目、位置、断面尺寸、支撑类型、与正洞联接的关系，以及通车后的利用和处理方法等)。在施工方法选择问题上，应进行多种方案比较，从中选取最优方案。 4．劳动组织：包括劳动力的组织和施工过程的组织。 5．隧道施工进度计划。 6．隧道洞口场地布置及洞内三管两线的布置。 7．各种主要技术组织措施：如采用新技术的措施；提高劳动生产率的措施；节约人力物力降低成本的措施；检查和提高工程质量的制度与措施；施工安全的措施；开展劳动竞赛及施行惩奖制度的措施等。 8．各种劳动力、材料、机具需要量及其供应计划。 四、隧道工程实施性施工组织设计的编制程序 隧道工程实施性施工组织设计的编制程序如图7-1所示。 第二节 隧道施工方法的选择 一、施工方法的选择原则 为了在遇到不良地质时有较强的应变能力，隧道的施工方法应当具有较强的灵活性。在选择正确的施工方法时，必须充分考虑到隧道工程的施工特点。只有这样，才能均衡、快速地进行施工，建成质量高、造价低的隧道建筑物。具体来说，一般应考虑以下几个因素： 1．工程的重要性（这从工程的规模，使用上的特殊要求，工期的缓急，工程的造价等方面体现出来）。 2．隧道所处的工程地质和水文地质条件。这是选择施工方法的先决条件。 3．施工技术条件和机械装备情况。 4．施工单位的习惯做法。 二、施工顺序安排 施工顺序安排的原则，应保证各工序间紧密配合，互不干扰为宜。开挖作业程序，应根据地质条件选择的开挖方法来决定，以及只有在开挖方法（导坑类型）确定后，才能决定开挖顺序和流水步距。地质及水文地质不良隧道，原则上应随挖随支撑，随支撑随衬砌，工序一个紧接一个，以免暴露时间过长，山体岩层压力增加，造成坍塌。各工序间既不需要相距过远，又必须保持工序之间的最小距离，并相互配合，以保证各工序间施工时互不干扰。导坑开挖应设法提前打通，以改善洞内施工条件，提高进度。隧道洞门应及时衬砌，以防洞口附近岩石坍塌。两端洞外土石方工程，应配合隧道进度进行施工。 182 三、常见隧道施工方法 目前铁路隧道施工中常用的施工方法主要是矿山法和掘进机法。 矿山法因最早应用于矿石开挖而得名，主要是指用钻眼爆破进行开挖。钻爆法由于对地质条件的适应性强，开挖成本低，因而特别在坚硬岩石隧道、破碎岩石隧道掘进中及大量的短隧道施工中应用广泛。按照支护结构的不同，可分为传统矿山法和新奥法（New Austrian Tunnelling method──NATM）。 传统矿山法采用钻爆开挖加钢木构件支撑，能适应山岭隧道的大多数地质条件，尤其在不便采用锚喷支护的地质条件时，用于处理坍方也很奏效。其施工程序如图7-2所示。根据开挖方式的不同,铁路隧道采用传统矿山法施工时有很多种形式，如全断面一次开挖法、台阶开挖法、下导坑蘑菇形法、上下导坑法、上导坑法、品字形导坑法、漏斗棚架法、侧壁导坑法等等。各种施工方法的特点、适用条件及开挖顺序可参见隧道施工手册，表7-1是单、双线隧道通常采用的传统矿山施工法，可供参考。 熟悉隧道工程设计文件、指导性施工组织设计及协议、合同、纪要等 熟悉施工技术和安全技术规范、规则 收集并研究调查资料和施工现场具体情况
