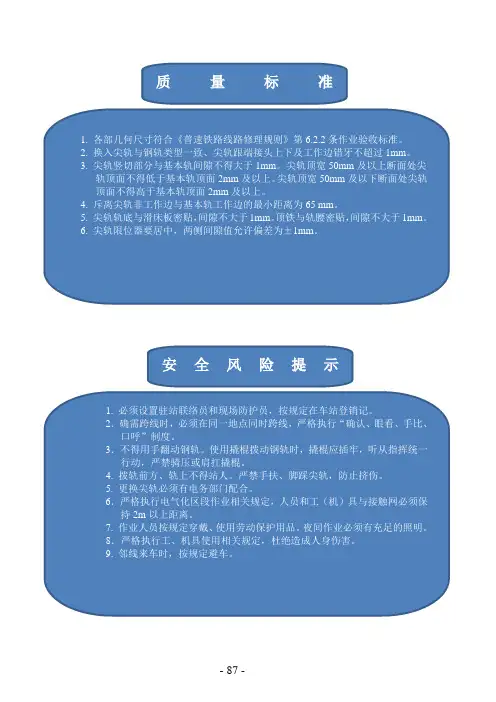

更换道岔基本轨作业

1. 各部几何尺寸符合《普速铁路线路修理规则》第6.2.2条作业验收标准。

2. 换入尖轨与钢轨类型一致、尖轨跟端接头上下及工作边错牙不超过1mm。

3. 尖轨竖切部分与基本轨间隙不得大于1mm。尖轨顶宽50mm及以上断面处尖轨顶面不得低于基本轨顶面2mm及以上。尖轨顶宽50mm及以下断面处尖轨顶面不得高于基本轨顶面2mm及以上。

4.

斥离尖轨非工作边与基本轨工作边的最小距离为65 mm。

5. 尖轨轨底与滑床板密贴，间隙不大于1mm。顶铁与轨腰密贴，间隙不大于1mm。

6. 尖轨限位器要居中，两侧间隙值允许偏差为±1mm。 质量标准

1. 必须设置驻站联络员和现场防护员，按规定在车站登销记。

2．确需跨线时，必须在同一地点同时跨线，严格执行“确认、眼看、手比、口呼”制度。

3．不得用手翻动钢轨。使用撬棍拨动钢轨时，撬棍应插牢，听从指挥统一行动，严禁骑压或肩扛撬棍。

4. 拨轨前方、轨上不得站人。严禁手扶、脚踩尖轨，防止挤伤。

5. 更换尖轨必须有电务部门配合。

6．严格执行电气化区段作业相关规定，人员和工（机）具与接触网必须保持2m以上距离。

7. 作业人员按规定穿戴、使用劳动保护用品。夜间作业必须有充足的照明。

8．严格执行工、机具使用相关规定，杜绝造成人身伤害。

9. 邻线来车时，按规定避车。 安全风险提示

- 87 -

道岔起道、改道、拨道作业标准及流程(总11页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 道岔起道捣固作业标准

1、作业条件

⑴带班人不低于班长。

⑵无缝道岔作业允许轨温条件：锁定轨温±10℃间。

⑶工电结合部作业时，必须书面通知电务人员配合。

2、作业程序

⑴作业准备

①工具：起道机、冲击镐、杷子、弦线、钢板尺、石笔、轨温计。

②校对量具：带班人校核道尺。起道机手检查起道机状态。

⑵调查划撬

先测量轨温，做到作业不超温；确认标准股：直股以内直为标准股，曲股以曲下股为标准股。用弦线、道尺检查高低、水平、三角坑及空吊板位置，准确划好每撬的撬头、撬尾、坑底的位置，确定起道量。

⑶扒开道床

四股轨下都需扒开道床，每股轨下扒碴长度不少于400-450mm，扒出道碴量1/2。

⑷标准股起道捣固

起对坑时，尖轨部分：起道机放在基本轨外侧；连接部分：起道机放在导曲线上股钢轨内侧或外侧；辙叉部分：辙叉前部起道机放在直下股钢轨外侧，辙叉后部起道机放在曲上股钢轨内侧；辙叉部分护轨：应根据直股和曲股的水平情况确定起道与否及起道机放置位置；起道机手要按带班人的手势，将起道机放置在指定位置，密切注视看道者的手势。在200～250km/h区段应目视长平，起道高度不得超过长平，预留量不超过2mm。起平后要捣满扒碴长度。

⑸水平起道捣固

起对撬时，应在标准股起好后，立即用道尺对好下股水平。连接部分、撤叉对水平时要同时看直、曲两股水平。

⑹质量回检：捣固后回检高低、水平、三角坑，超作业标准立即返工。

⑺整理道床：回填镐窝，整理道床。

3、作业质量

⑴高低、水平、三角坑误差不大于3mm。

⑵导曲线下股高于上股的限值为0mm。

道岔起道捣固流程

作业条件：利用“维修天窗”进行作业。无缝道岔允许轨温条件：锁定轨温±10℃。工电结合部作业，电务工区配合

作业准备 流程 机具材料 作业标准 卡控关键

1

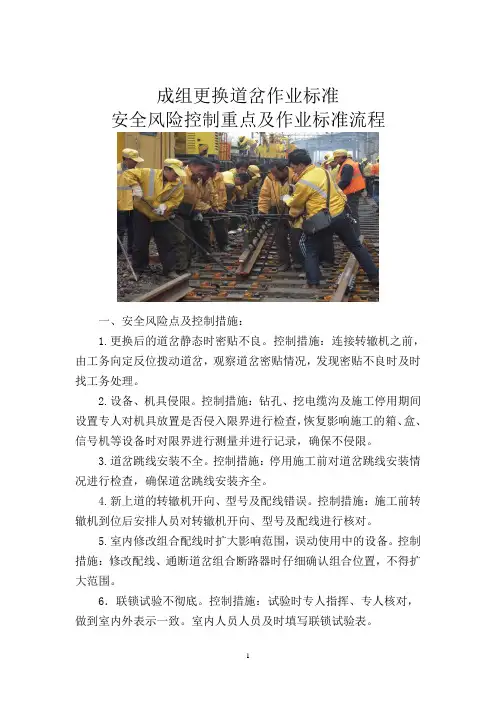

成组更换道岔作业标准

安全风险控制重点及作业标准流程

一、安全风险点及控制措施：

1.更换后的道岔静态时密贴不良。控制措施：连接转辙机之前，由工务向定反位拨动道岔，观察道岔密贴情况，发现密贴不良时及时找工务处理。

2.设备、机具侵限。控制措施：钻孔、挖电缆沟及施工停用期间设置专人对机具放置是否侵入限界进行检查，恢复影响施工的箱、盒、信号机等设备时对限界进行测量并进行记录，确保不侵限。

3.道岔跳线安装不全。控制措施：停用施工前对道岔跳线安装情况进行检查，确保道岔跳线安装齐全。

4.新上道的转辙机开向、型号及配线错误。控制措施：施工前转辙机到位后安排人员对转辙机开向、型号及配线进行核对。

5.室内修改组合配线时扩大影响范围，误动使用中的设备。控制措施：修改配线、通断道岔组合断路器时仔细确认组合位置，不得扩大范围。

6．联锁试验不彻底。控制措施：试验时专人指挥、专人核对，做到室内外表示一致。室内人员人员及时填写联锁试验表。

2 7.道岔密贴、缺口、故障电流调整不标准。控制措施：作业使用手摇把摇动道岔进行调试密贴，电动试验做到4MM不锁闭2MM锁闭，故障电流、道岔缺口符合标准。

8．容易发生砸、挤、扭伤等人身伤害的问题。控制措施：搬运转辙机时使用专用工具，人员安排充足，统一指挥、协调动作。

9.使用中的电缆被工程机械推断。控制措施：施工前对电缆进行探测，对过道电缆做好标记。对电缆深度不够的进行下卧，实在下卧不了的施工前与工务部门做好沟通，施工时进行重点看护。

二、成组更换道岔停用施工前的准备工作：

1．根据工务准备工作进度，对预铺好的道岔进行钻孔、安装跳线、绝缘、安装装置等工作，并将安装装置的杆类进行绑扎固定。

2.对需要新设的电缆进行敷设。对角钢类型的安装装置根据安装图册对角钢进行钻孔。

3.当需要修改室内配线时，提前对继电器插座进行预配线。

4.对A、B机间的电缆配线进行预配线，在电缆盒上写明所属道岔号。

更换尖轨作业指导书

1 适用范围

本指导书适用于在线道岔尖轨更换作业。

2 所需材料和工器具

2.1 所需材料：

表11 材料表

序号 名称 规格 单位 数量 备注

1 道岔尖轨 根 1 与道岔类型同

2 改道木片 若干 木枕道岔时用

3 开口销 若干

4 细铁丝 若干

5 接头铁调整片 若干

6 接头衬片 若干

7 顶铁调整片 若干

2.2 所需工器具:

表12 工器具

序号 名称 规格 单位 数量 备注

1 轨距尺 把 1

2 抬杠 根 8

3 抬轨钳 带绳 副 8

4 活口扳手 375mm 把 4

5 直尺 200mm 把 1

6 撬棍 根 3

7 道钉锤 把 1

8 钢卷尺 30m 把 1

9 尖轨弯轨器 台 1 线型不良时调整用

10 扳手加力杆 2 根 1

11 老虎钳 把 1

12 笔 支 1

3 操作程序及要领

1 准备工作

1.1 检查需换入新尖轨的状态、类型、线型、长度以及尖轨与各连接杆的眼孔位臵是否符合要求。并调查好所换出旧尖轨的放臵位臵和抬运旧尖轨路线，以防作业过程中碰触或影响沿线设备和人员受伤。

1.2 提前联系通号专业人员进行工作量调查和施工配合。

1.3 施工前检查所带工器具是否齐全、状态是否良好。

1.4 施工前办理封锁要点手续。

2 更换尖轨作业

2.1 拆卸连接杆：（通号人员拆卸尖轨动作杆）。拆除第一连接杆接头铁与连接杆螺栓上的开口销、卸下螺栓，放在岔枕上，依次拆除第二、第三连接杆的螺栓；分别卸下该尖轨的第一、第二、第三连接杆。

2.2 拆卸尖轨跟端联结件：卸下尖轨跟端螺栓、间隔铁螺栓、跟端轨撑、防爬卡铁，卸下的螺栓依次序摆放。

2.3 抬出旧尖轨：用撬棍拨出旧尖轨（拨至可设臵抬轨钳即可）；旧尖轨拨出后，组织人员用抬杠和抬轨钳将旧尖轨抬至指定地点。抬运P50-7道岔尖轨时，可用4或6人抬运；抬运P60-9道岔尖轨时，可用14或16人抬运。抬运前，抬运人员用抬轨钳夹住尖轨，将绳子长度调整至胸口位臵，2人一组（2人的身高基本均等）做好抬运准备；施工负责人应向所有抬运人员明确抬运路线和抬运、放臵要求，并全面检查各组人员准备情况和站位情况，待抬运人员全部准备到位后，喊出抬运口令，指挥抬运；抬运人员须听从口令、服从指挥，一起用力、动作一致。抬运过程中，施工负责人应全面观察各组人员情况和周边状况，及时调整抬运人员、抬运速度和抬运路线。
