机械制图与CAD期末试卷(A卷答案)

- 1 -

河源理工学校2014～2015学年度第一学期期末考试

《机械制图与CAD》试卷（A卷答案）

考试形式:统一考试 ，闭卷

试卷适用班级(专业）：14级机械类专业

出卷教师:叶启明

班级：学号:姓名：__________成绩：________

一、填空题（共30分，每题2分）

1.国家标准规定基本图幅有五种, 代号分别是A0、A1、A2、A3、 A4 。

2。完整的尺寸由尺寸数字、尺寸界线和尺寸数字 等要素组成。

3。图样中的尺寸以 毫米/mm 为单位时,不需要标注计量单位的代号和名称.

4.比例是指图样中图形与其实物相应要素的线性尺寸之比.已知某零件图的比例为5：1，则该比例为 放大 比例;绘制图样时，尽量采用原值比例。

5.机械制图当中常用的线型有粗实线、细实线、 细点画线 等,可见轮廓线采用粗实线线，尺寸线，尺寸界线采用细实线线,轴线，中心线采用 细点画线 .

6.我国机械制图中的三视图是 主视图 、 俯视图 、左视图。

7。平面体有棱柱、_棱锥__、棱锥台三种.

二、选择题(共30分，每题3分）

1.下列符号中表示强制国家标准的是（ C )

A． GB/T B． GB/Z C.GB

2。不可见轮廓线采用( B )来绘制。

A．粗实线 B．虚线 C.细实线

3.在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4.下列比例当中表示缩小比例的是( C ）

A．1：1 B． 2：1 C。1:2

5.标题栏一般位于图纸的( A ）

- 2 -

A．右下角 B．左下角 C。右上角

6.标注球面直径时，应在数字前加注符号（ D ）

A、S B、R C、SR D、SΦ

7。下列尺寸正确标注的图形是（ C ）

8.已知带有圆孔的球体的四组投影,正确的一组是（ D ）

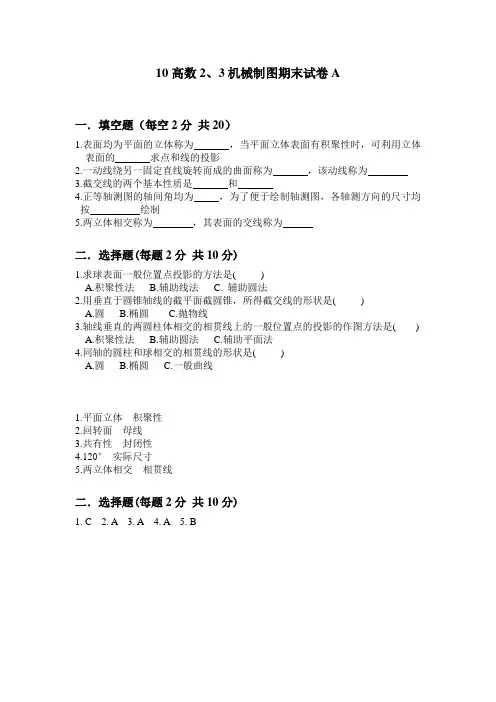

10高数2、3机械制图期末试卷A

一．填空题（每空2分 共20）

1.表面均为平面的立体称为 ，当平面立体表面有积聚性时，可利用立体表面的 求点和线的投影

2.一动线绕另一固定直线旋转而成的曲面称为 ，该动线称为

3.截交线的两个基本性质是 和

4.正等轴测图的轴间角均为 ，为了便于绘制轴测图，各轴测方向的尺寸均按

绘制

5.两立体相交称为 ，其表面的交线称为

二．选择题(每题2分 共10分)

1.求球表面一般位置点投影的方法是( )

A.积聚性法 B.辅助线法 C. 辅助圆法

2.用垂直于圆锥轴线的截平面截圆锥，所得截交线的形状是( )

A.圆 B.椭圆 C.抛物线

3.轴线垂直的两圆柱体相交的相贯线上的一般位置点的投影的作图方法是( )

A.积聚性法 B.辅助圆法 C.辅助平面法

4.同轴的圆柱和球相交的相贯线的形状是( )

A.圆 B.椭圆 C.一般曲线

1.平面立体 积聚性

2.回转面 母线

3.共有性 封闭性

4.120° 实际尺寸

5.两立体相交 相贯线

二．选择题(每题2分 共10分)

1. C 2. A 3. A 4. A 5. B

5.圆柱与圆锥相切时，其相贯线的形状是( )

A.左右对称的空间曲线 B.两相交的椭圆 C.上下对称的空间曲线

三．判断题(对的打√，错的打×。每题2分 共10分)

1.圆柱体表面的投影具有积聚性，因而可用积聚性法直接求圆柱体表面上点、线的投影( )

2.圆锥底面的投影只能用辅助直线法或辅助圆法来求( )

3.圆环轴线垂直H面时，其V面的投影是两个同心圆( )

4.球体被任何平面切割，截交线的投影都是圆( )

第 1 页 共 3 页 玉溪工业财贸（高级技工）学校2010-2011上学期期末考试

《机械制图》A卷

班级： 学号： 姓名：

题 号 一 二 三 四 五 总分

分 数

评卷人

得 分 评卷人 一. 填空题

(每空1分，共25分)

1、在机械制图中选用规定的线型，可见轮廓线用 线，虚线是用于

线, 中心线、对称线就用 线。

2、标注圆的直径尺寸时，应在数字前加注符号 ，标注球的直径符号为 。

3、图样上的尺寸，由 线、 线、 三个要素组成。

4、三视图之间对应的投影关系： 、 、 。

5、图纸幅面按大小可划分为五种： 、 、 、 、 。

6、正投影法的基本性质包括 、 、 。

8、平面与圆球面相交，其截交线是（ ）【本题3分】

A．圆 B．直线 C．双曲线 D．椭圆

9、两等直径圆柱轴线正交相贯，其相贯线是（ ）【本题3分】

A．空间曲线 B．椭圆 C．直线 D．圆

得 分 评卷人 二. 名词解释

(每个5分，共20分)

1、 图样

2、回转面与回转体

3、比例

4、斜度和锥度

得 分 评卷人 三. 作图题

(三小题，共25分)

1、已知A点的坐标为（15，10，15），B点在A点之左5mm，A点之后5mm，A点之下 5mm，求作A、B两点的三面投影。（10分）

第 2 页 共 3 页 2、已知线段AB的两面投影，求作它的第三面投影，并判断AB是 线。

1 2018 ~ 2019 学年第 一 学期

1827《机械制图》课程期末试卷

（考试时间90分钟 不可以使用计算器）

一、填空题（23分）

1、制图国家标准规定，图纸基本幅面有5种，最大的是 ，最小的是 ，A3图纸的幅面大小是A4幅面的 倍，标题栏一般放置在图样 。

2．国家标准编号为GB/T 14689-2008，其中GB/T表示 ，14689表示该项标准的 ，2008表示该项标准颁布的 。

3．正投影法中的三个基本特性是平行得到 性、垂直得到

性、倾斜得到 性。

4．正投影法中，三视图间的“三等”规律是长 、高 、宽 。

5、螺纹的基本要素有 、 、 、

、 五部分组成。

6、一张完整的零件图有 、 、 和

等四部分组成。

二、选择题（共12分）

1、以下键连接图正确的是（ ）

（a） (b)

（c） (d)

班级 学号 姓名

……………………………………密……………………………………封……………………………………线…………………………………… 2 2、下列哪一项不属于零件图的内容（ ）

(a)一组图形 (b)明细栏 (c)完整的尺寸 (d)技术要求
