高炉循环冷却系统的金属腐蚀与控制（朱几）| [<<][>>]0 前言高炉循环冷却系统中有金属冷却器(冷却壁或板等)、金属管道与金属阀门等不同金属材料的设备和配件。

冷却水在其中循环换热,与金属材料长时间的接触,使金属遭到破坏的现象就称作腐蚀。

如金属处在空气中或与水接触时都会使金属的表面产生锈蚀现象,一般常见的有铁表面生锈,铜表面长铜绿等。

腐蚀的原因既有金属本身的因素,也有循环冷却水中物质的因素以及温度等环境因素。

由于溶解氧、含盐量和可溶性有害气体浓度随浓缩倍数提高而成正比增加,加上循环冷却水系统伴生的微生物腐蚀,因此,冷却水对金属材料的腐蚀会随运行时间的延长而加剧,为了保证高炉循环冷却系统的正常安全运行,必须对系统进行腐蚀控制。

1 高炉循环冷却系统的金属腐蚀原因1.1 金属材料本身的原因1.1.1 金属材料的化学因素影响高炉循环冷却系统的金属腐蚀因素,一是金属材质和内部结构组织,二是高炉周围环境条件。

金属材料一般含有多种元素,比如铁和钢,它们不仅主要含铁而且都含有不同比例的其他微量元素(碳、硅、硫、磷等),这些元素的电极电位不同,当两种不同金属材料处在同一溶液中或两种不同金属相连接时,由于其电极电位不同,就易产生电化学腐蚀。

一般贵重金属比普通金属的耐腐性强,这是由于贵重金属的电位高于普通金属。

从电位数值可以预计,如两金属相连接时,电位较低的金属将受到腐蚀。

电位低的金属为金属腐蚀的阳极端,易受腐蚀;电位高的则为阴极端,腐蚀缓慢或不易腐蚀。

两种金属的电位差越大,腐蚀就越快;反之,如电位差接近零就不会产生电化学腐蚀。

电极电位较高的元素与电极电位较低的元素可以形成原电池的阴极和阳极,当循环冷却水流过时,水中的氧参加化学反应,形成电流,电极电位较低的元素不断氧化、溶解、腐蚀。

例如,铜与钢连接时,钢的电极电位低,因而钢就遭到腐蚀,而铜则不受影响。

1.1.2 金属材料的物理因素金属在机械加工过程中,由于锻打、挤压、弯曲和切削等原因,使材料变形部分和加工部分产生应力集中的情况,而应力集中部位电位较低,形成阳极腐蚀。

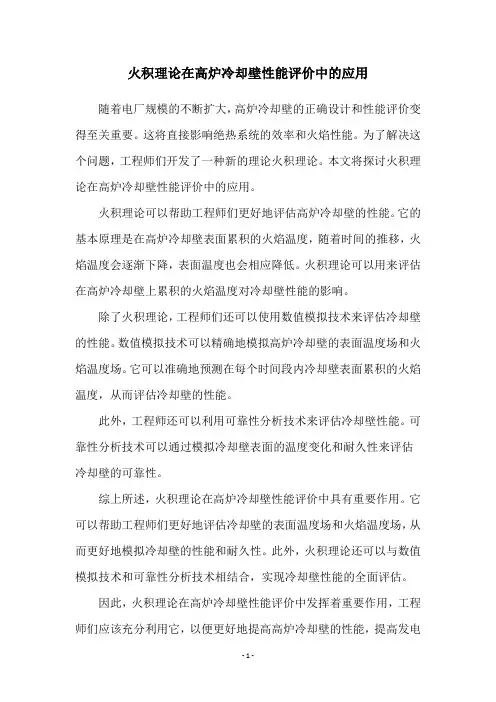

火积理论在高炉冷却壁性能评价中的应用随着电厂规模的不断扩大，高炉冷却壁的正确设计和性能评价变得至关重要。

这将直接影响绝热系统的效率和火焰性能。

为了解决这个问题，工程师们开发了一种新的理论火积理论。

本文将探讨火积理论在高炉冷却壁性能评价中的应用。

火积理论可以帮助工程师们更好地评估高炉冷却壁的性能。

它的基本原理是在高炉冷却壁表面累积的火焰温度，随着时间的推移，火焰温度会逐渐下降，表面温度也会相应降低。

火积理论可以用来评估在高炉冷却壁上累积的火焰温度对冷却壁性能的影响。

除了火积理论，工程师们还可以使用数值模拟技术来评估冷却壁的性能。

数值模拟技术可以精确地模拟高炉冷却壁的表面温度场和火焰温度场。

它可以准确地预测在每个时间段内冷却壁表面累积的火焰温度，从而评估冷却壁的性能。

此外，工程师还可以利用可靠性分析技术来评估冷却壁性能。

可靠性分析技术可以通过模拟冷却壁表面的温度变化和耐久性来评估冷却壁的可靠性。

综上所述，火积理论在高炉冷却壁性能评价中具有重要作用。

它可以帮助工程师们更好地评估冷却壁的表面温度场和火焰温度场，从而更好地模拟冷却壁的性能和耐久性。

此外，火积理论还可以与数值模拟技术和可靠性分析技术相结合，实现冷却壁性能的全面评估。

因此，火积理论在高炉冷却壁性能评价中发挥着重要作用，工程师们应该充分利用它，以便更好地提高高炉冷却壁的性能，提高发电
厂的效率。

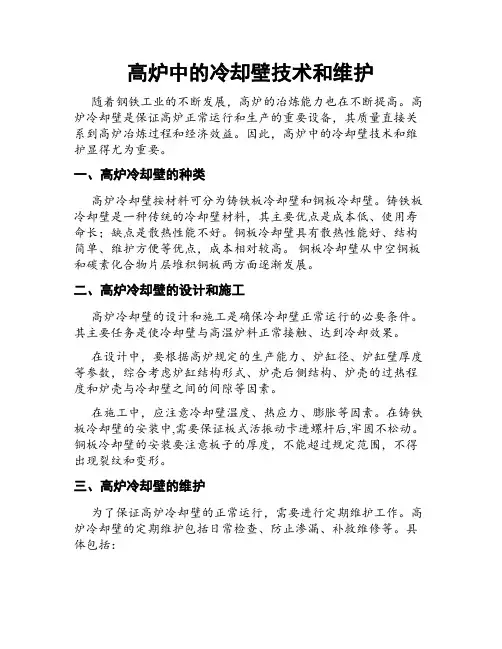

高炉中的冷却壁技术和维护随着钢铁工业的不断发展，高炉的冶炼能力也在不断提高。

高炉冷却壁是保证高炉正常运行和生产的重要设备，其质量直接关系到高炉冶炼过程和经济效益。

因此，高炉中的冷却壁技术和维护显得尤为重要。

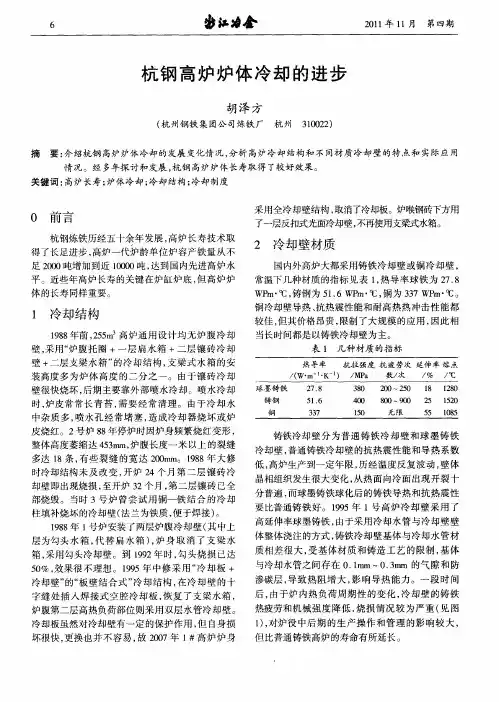

一、高炉冷却壁的种类高炉冷却壁按材料可分为铸铁板冷却壁和铜板冷却壁。

铸铁板冷却壁是一种传统的冷却壁材料，其主要优点是成本低、使用寿命长；缺点是散热性能不好。

铜板冷却壁具有散热性能好、结构简单、维护方便等优点，成本相对较高。

铜板冷却壁从中空铜板和碳素化合物片层堆积铜板两方面逐渐发展。

二、高炉冷却壁的设计和施工高炉冷却壁的设计和施工是确保冷却壁正常运行的必要条件。

其主要任务是使冷却壁与高温炉料正常接触、达到冷却效果。

在设计中，要根据高炉规定的生产能力、炉缸径、炉缸壁厚度等参数，综合考虑炉缸结构形式、炉壳后侧结构、炉壳的过热程度和炉壳与冷却壁之间的间隙等因素。

在施工中，应注意冷却壁温度、热应力、膨胀等因素。

在铸铁板冷却壁的安装中,需要保证板式活振动卡进螺杆后,牢固不松动。

铜板冷却壁的安装要注意板子的厚度，不能超过规定范围，不得出现裂纹和变形。

三、高炉冷却壁的维护为了保证高炉冷却壁的正常运行，需要进行定期维护工作。

高炉冷却壁的定期维护包括日常检查、防止渗漏、补救维修等。

具体包括：1.日常检查：对高炉冷却壁内的冷却水、冷却水量和温度进行检查，以发现问题解决问题。

2.防止渗漏：定期检查铜板冷却壁的密封性，及时发现并修复问题；设计时应注意冷却水管的接头，保证不渗漏。

3.补救维修：冷却壁表面的耐火材料受到侵蚀或者受到冲击等动力作用会引起表面破损，导致外渗，此时需要用耐火材料堵漏，尽快修复，避免影响正常生产。

四、高炉冷却壁技术的发展高炉冷却壁技术的发展主要集中在两个方面：增强冷却壁散热能力和提高其使用寿命。

目前已有多种技术被应用于高炉中，如内部/外部增强冷却、强制通液、二级冷却、高温陶瓷材料等，并形成一定的规模。

高炉冷却壁工艺技术规范高炉冷却壁是高炉内的关键设备之一，其冷却效果直接影响高炉的使用效率和寿命。

为了确保高炉的正常运行，制定一套科学的工艺技术规范对高炉冷却壁进行管理和维护是非常必要的。

1.材料选择：高炉冷却壁的材料选择应在耐高温、耐腐蚀和耐磨损等方面具备良好的性能。

常见的材料包括铸铁、铸钢和不锈钢等。

根据冷却壁所处位置和工作条件的不同，选用适合的材料以保证冷却效果和寿命。

2.设计规范：高炉冷却壁的设计应符合国家相关标准和规范，同时考虑到高炉操作的实际情况进行设计。

对于冷却壁的尺寸、壁厚和布局等都应有明确的规定，以保证冷却壁在高炉内的合理排布和工作效果。

3.冷却方式：高炉冷却壁的冷却方式可以采用内水冷和外水冷相结合的方式。

内水冷主要通过内装有水管的冷却壁实现，外水冷主要通过喷水和喷雾冷却来提高冷却效果。

在设计时应根据高炉内部的工作温度和压力等因素确定合理的冷却方式，以确保冷却壁的冷却效果和使用寿命。

4.冷却水质量要求：冷却壁的冷却水应具备一定的水质要求，以确保冷却系统的稳定运行。

水质要求主要包括冷却水的硬度、PH值、溶解氧含量和含杂质的限制等。

对于冷却水系统的管理应定期进行水质检测，并根据检测结果采取相应的措施进行调整。

5.冷却系统维护：高炉冷却壁的冷却系统应定期进行维护和保养。

包括冷却水管的堵塞清理、泄漏点的检查修复、冷却水压力和流量的调整等。

同时，对于冷却壁的表面应定期进行清洗和除锈处理，以保证冷却效果的提高和减少腐蚀的发生。

6.检测与监控：高炉冷却壁的检测和监控是防止事故发生的重要手段。

通过定期使用超声波检测仪和红外测温仪等设备对冷却壁进行检测，发现异常情况及时进行处理和修复。

同时，应将冷却壁的温度、压力和流量等参数进行实时监测，发现异常情况及时采取措施，确保高炉的正常运行。

综上所述，制定科学的工艺技术规范对高炉冷却壁进行管理和维护是确保高炉正常运行的关键所在。

通过材料选择、设计规范、冷却方式、冷却水质量要求、冷却系统维护和检测与监控等方面的规范，可以提高高炉冷却壁的冷却效果和使用寿命，确保高炉的稳定运行。

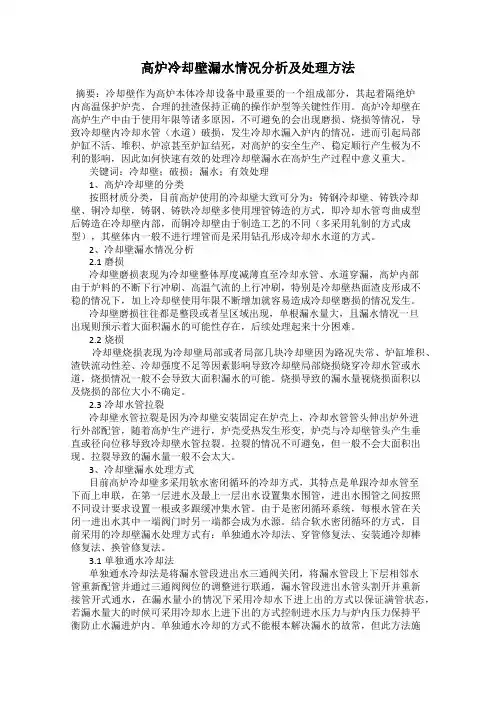

高炉冷却壁漏水情况分析及处理方法摘要：冷却壁作为高炉本体冷却设备中最重要的一个组成部分，其起着隔绝炉内高温保护炉壳、合理的挂渣保持正确的操作炉型等关键性作用。

高炉冷却壁在高炉生产中由于使用年限等诸多原因，不可避免的会出现磨损、烧损等情况，导致冷却壁内冷却水管（水道）破损，发生冷却水漏入炉内的情况，进而引起局部炉缸不活、堆积、炉凉甚至炉缸结死，对高炉的安全生产、稳定顺行产生极为不利的影响，因此如何快速有效的处理冷却壁漏水在高炉生产过程中意义重大。

关键词：冷却壁；破损；漏水；有效处理1、高炉冷却壁的分类按照材质分类，目前高炉使用的冷却壁大致可分为：铸钢冷却壁、铸铁冷却壁、铜冷却壁，铸钢、铸铁冷却壁多使用埋管铸造的方式，即冷却水管弯曲成型后铸造在冷却壁内部，而铜冷却壁由于制造工艺的不同（多采用轧制的方式成型），其壁体内一般不进行埋管而是采用钻孔形成冷却水水道的方式。

2、冷却壁漏水情况分析2.1磨损冷却壁磨损表现为冷却壁整体厚度减薄直至冷却水管、水道穿漏，高炉内部由于炉料的不断下行冲刷、高温气流的上行冲刷，特别是冷却壁热面渣皮形成不稳的情况下，加上冷却壁使用年限不断增加就容易造成冷却壁磨损的情况发生。

冷却壁磨损往往都是整段或者呈区域出现，单根漏水量大，且漏水情况一旦出现则预示着大面积漏水的可能性存在，后续处理起来十分困难。

2.2烧损冷却壁烧损表现为冷却壁局部或者局部几块冷却壁因为路况失常、炉缸堆积、渣铁流动性差、冷却强度不足等因素影响导致冷却壁局部烧损烧穿冷却水管或水道，烧损情况一般不会导致大面积漏水的可能。

烧损导致的漏水量视烧损面积以及烧损的部位大小不确定。

2.3冷却水管拉裂冷却壁水管拉裂是因为冷却壁安装固定在炉壳上，冷却水管管头伸出炉外进行外部配管，随着高炉生产进行，炉壳受热发生形变，炉壳与冷却壁管头产生垂直或径向位移导致冷却壁水管拉裂。

拉裂的情况不可避免，但一般不会大面积出现。

拉裂导致的漏水量一般不会太大。

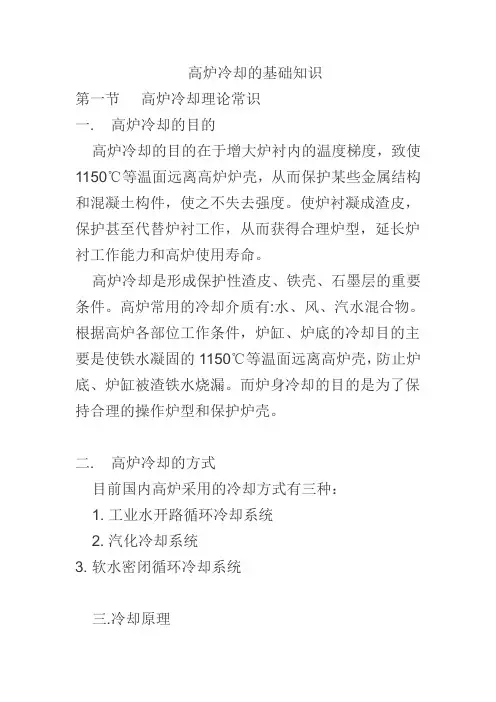

高炉冷却的基础知识第一节高炉冷却理论常识一. 高炉冷却的目的高炉冷却的目的在于增大炉衬内的温度梯度，致使1150℃等温面远离高炉炉壳，从而保护某些金属结构和混凝土构件，使之不失去强度。

使炉衬凝成渣皮，保护甚至代替炉衬工作，从而获得合理炉型，延长炉衬工作能力和高炉使用寿命。

高炉冷却是形成保护性渣皮、铁壳、石墨层的重要条件。

高炉常用的冷却介质有:水、风、汽水混合物。

根据高炉各部位工作条件，炉缸、炉底的冷却目的主要是使铁水凝固的1150℃等温面远离高炉壳，防止炉底、炉缸被渣铁水烧漏。

而炉身冷却的目的是为了保持合理的操作炉型和保护炉壳。

二. 高炉冷却的方式目前国内高炉采用的冷却方式有三种：1. 工业水开路循环冷却系统2. 汽化冷却系统3. 软水密闭循环冷却系统三.冷却原理冷却水通过被冷却的部件空腔，并从其表面将热量带走，从而使冷却水的自身温度提高。

t1 ┏━━━┓ t2水——→┃冷却件┃——→水┗━━━┛1.自然循环汽化冷却工作原理：利用下降管中的水和上升管中的汽水混合物的比重不同所形成的压头，克服整个循环过程中的阻力，从而产生连续循环，汽化吸热而达到冷却目的。

2.软水密闭循环冷却工作原理：它是一个完全封闭的系统，用软水（采用低压锅炉软水即可）作为冷却介质，其工作温度50～60℃（实践经验40～45℃）由循环泵带动循环，以冷却设备中带出来的热量经过热交换器散发于大气。

系统中设有膨胀罐，目的在于吸收水在密闭系统中由于温度升高而引起的膨胀。

系统工作压力由膨胀罐内的N2压力控制，使得冷却介质具有较大的热度而控制水在冷却设备中的汽化。

3.工业水开路循环冷却工作原理：由动力泵站将凉水池中的水输送到冷却设备后，自然流回凉水池或冷却塔，把从冷却设备中带出的热量散发于大气。

系统压力由水泵供水能力大小控制。

四.冷却方式的优缺点高炉技术进步的特点，表现为高炉炼铁已发展成为较成熟的技术。

从近几年高炉技术进步的发展方向看，突出的特点是大型化、高效化和自动化。

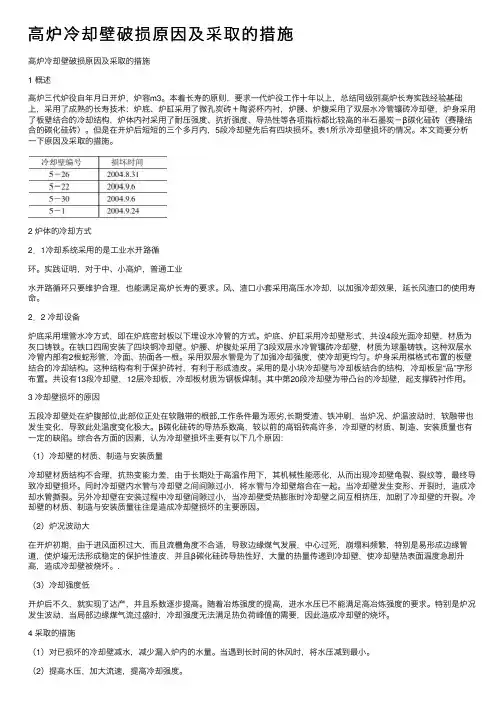

⾼炉冷却壁破损原因及采取的措施⾼炉冷却壁破损原因及采取的措施1 概述⾼炉三代炉役⾃年⽉⽇开炉，炉容m3。

本着长寿的原则，要求⼀代炉役⼯作⼗年以上，总结同级别⾼炉长寿实践经验基础上，采⽤了成熟的长寿技术：炉底、炉缸采⽤了微孔炭砖＋陶瓷杯内衬，炉腰、炉腹采⽤了双层⽔冷管镶砖冷却壁，炉⾝采⽤了板壁结合的冷却结构，炉体内衬采⽤了耐压强度、抗折强度、导热性等各项指标都⽐较⾼的半⽯墨炭－β碳化硅砖（赛隆结合的碳化硅砖）。

但是在开炉后短短的三个多⽉内，5段冷却壁先后有四块损坏。

表1所⽰冷却壁损坏的情况。

本⽂简要分析⼀下原因及采取的措施。

2 炉体的冷却⽅式2．1冷却系统采⽤的是⼯业⽔开路循环。

实践证明，对于中、⼩⾼炉，普通⼯业⽔开路循环只要维护合理，也能满⾜⾼炉长寿的要求。

风、渣⼝⼩套采⽤⾼压⽔冷却，以加强冷却效果，延长风渣⼝的使⽤寿命。

2．2 冷却设备炉底采⽤埋管⽔冷⽅式，即在炉底密封板以下埋设⽔冷管的⽅式。

炉底、炉缸采⽤冷却壁形式，共设4段光⾯冷却壁，材质为灰⼝铸铁。

在铁⼝四周安装了四块铜冷却壁。

炉腰、炉腹处采⽤了3段双层⽔冷管镶砖冷却壁，材质为球墨铸铁。

这种双层⽔冷管内部有2根蛇形管，冷⾯、热⾯各⼀根。

采⽤双层⽔管是为了加强冷却强度，使冷却更均匀。

炉⾝采⽤棋格式布置的板壁结合的冷却结构。

这种结构有利于保护砖衬，有利于形成渣⽪。

采⽤的是⼩块冷却壁与冷却板结合的结构，冷却板呈“品”字形布置。

共设有13段冷却壁，12层冷却板，冷却板材质为钢板焊制。

其中第20段冷却壁为带凸台的冷却壁，起⽀撑砖衬作⽤。

3 冷却壁损坏的原因五段冷却壁处在炉腹部位,此部位正处在软融带的根部,⼯作条件最为恶劣,长期受渣、铁冲刷，当炉况、炉温波动时，软融带也发⽣变化，导致此处温度变化极⼤。

β碳化硅砖的导热系数⾼，较以前的⾼铝砖⾼许多，冷却壁的材质、制造、安装质量也有⼀定的缺陷。

综合各⽅⾯的因素，认为冷却壁损坏主要有以下⼏个原因：（1）冷却壁的材质、制造与安装质量冷却壁材质结构不合理，抗热变能⼒差，由于长期处于⾼温作⽤下，其机械性能恶化，从⽽出现冷却壁龟裂、裂纹等，最终导致冷却壁损坏。

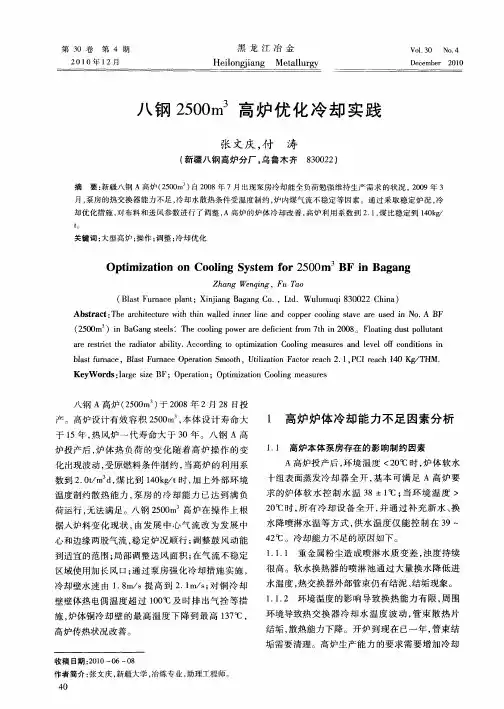

高炉炉役后期炉壁冷却方式的研究与探讨发布时间：2022-08-10T02:01:39.098Z 来源：《工程建设标准化》2022年第7期作者：梁晴[导读] 本文对1号高炉炉役后期炉壁的冷却方式进行了研究与总结。

针对1号高炉炉役后期在夏季高温环境条件下水冷炉壁对软水温度要求的精准性、趋低性，经过系统的热负荷计算及对冷却设备冷却能力的分析，通过微调软水流量控制水温、优化系统工艺提升喷淋水冷却强度等方式来满足高炉炉役后期的水温需求。

梁晴阳春新钢铁有限责任公司广东阳春 529600摘要：本文对1号高炉炉役后期炉壁的冷却方式进行了研究与总结。

针对1号高炉炉役后期在夏季高温环境条件下水冷炉壁对软水温度要求的精准性、趋低性，经过系统的热负荷计算及对冷却设备冷却能力的分析，通过微调软水流量控制水温、优化系统工艺提升喷淋水冷却强度等方式来满足高炉炉役后期的水温需求。

关键词：软水密闭循环系统；高炉；炉役后期；冷却；流量调节；温度调节前言：随着高炉步入炉役后期及产量的提升，系统热负荷平均增加约6825MJ/h，为确保高炉安全稳定运行，要求水站端软水系统的外送水温调控更加精细化、趋低化，软水冷却设备全开也无法满足极端情况的温降需求。

本文以1号高炉炉役后期高炉水站的软水冷却系统为研究背景，结合系统热负荷对冷却系统进行出力分析，提出相应的改进措施，实现炉役后期高炉炉壁安全精准的温度调控。

1 实施前系统运行存在的问题1.1温度调控频繁，无法通过微调流量来实现温度控制随着高炉炉龄的增长，高炉水冷炉壁对软水温度需求愈发敏感，软水温度调整也愈发的频繁和精细，每次温度调整误差需控制在±0.2℃，仅通过控制蒸发空冷器风机的开启台数无法做到精准控制水温，还需通过软水外送流量频繁微调（50 -100 m3/h）达到用户的水温需求，水站端目前有3台电动主供水泵，仅能通过控制3台主供水泵的出水支管DN500阀门以及供水总管DN700的阀门开度来调节软水温度（图1）。

高炉冷却壁温差范围高炉是冶金工业中常见的设备，用于将铁矿石还原为铁。

在高炉的冶炼过程中，冷却壁起着关键的作用，它可以保护高炉壳体和提供冷却效果。

冷却壁温差是指冷却壁内外温度之差，它对高炉的冷却效果和操作安全至关重要。

高炉冷却壁温差的范围是多种因素综合作用的结果。

首先，高炉的冶炼温度是非常高的，通常在1500摄氏度到2000摄氏度之间。

这样高的温度使得冷却壁外侧温度非常高，而冷却壁内侧温度相对较低。

因此，高炉冷却壁温差的范围通常在500摄氏度到1000摄氏度之间。

高炉冷却壁的材料和结构也会对温差范围产生影响。

目前常用的高炉冷却壁材料包括铜、钢、铸铁等。

这些材料的导热性能不同，会导致冷却壁内外温度差异。

此外，冷却壁的结构设计也会影响温差范围。

例如，增加冷却壁的厚度和表面积，可以增强冷却效果，进而扩大温差范围。

高炉冶炼过程中的操作条件也会对冷却壁温差产生影响。

例如，高炉的喷吹燃料和矿石的比例、炉渣的排出速度等操作条件都会对冷却壁温差产生影响。

在实际操作中，需要根据不同的操作条件来调整冷却壁的冷却效果，以保证温差范围在合理的范围内。

在高炉冷却壁温差范围的控制过程中，需要注意以下几点。

首先，温差范围过小可能导致冷却壁受热不均匀，从而影响高炉的冷却效果和使用寿命。

其次，温差范围过大可能导致冷却壁的温度梯度过大，从而影响冷却壁的强度和稳定性。

因此，需要通过合理的冷却壁设计和操作调整，来控制温差范围在合理的范围内。

高炉冷却壁温差范围是高炉冶炼过程中一个重要的参数。

合理控制冷却壁温差范围，可以保证高炉的冷却效果和操作安全。

通过选择适合的材料和结构设计，以及调整操作条件，可以使冷却壁温差范围在合理的范围内。

这对于提高高炉的冶炼效率和延长设备寿命具有重要意义。

课时教学计划【组织教学】【复习提问】1、五段式高炉冷却设备的作用？2、冷却介质有哪些？【新课引入】3. 冷却板冷却板又称扁水箱，材质有铸铜、铸钢、铸铁和钢板焊接件等，以上各种材质的冷却板在国内高炉均有使用。

冷却板厚度70～110mm，内部铸有φ44.5×6mm无缝钢管，常用在炉腰和炉身部位，呈棋盘式布置，一般上下层间距500～900mm，同层间距150～300mm，炉腰部位比炉身部位要密集一些。

冷却板前端距炉衬设计工作表面一砖距离230mm或345mm，冷却水进出管与炉壳焊接，密封性好。

由于铜冷却板具有导热性好、铸造工艺较简单的特点，所以从十八世纪末期就开始用于高炉冷却。

在一百多年的使用中，进行了不断的改进，发展为现在的六室双通道结构见图3－16所示。

它是采用隔板将冷却板腔体分隔成六个室，即把冷却板断面分成六个流体区域，并采用两个进出水通道对冷却板进行冷却。

图3－16 冷却板此种冷却板结构的特点：1）适用于高炉高热负荷区的冷却，采用密集式的布置形式，如宝钢1号和2号高炉冷却板层距为312mm，霍戈文艾莫依登厂4号高炉冷却板层距为305mm。

2）冷却板前端冷却强度大，不易产生局部沸腾现象；3）当冷却板前端损坏后可继续维持生产；4）双通道的冷却水量可根据高炉生产状况分别进行调整。

举例说明图示设问引起注意5）铜冷却板的铸造质量大大提高，为了避免铸造件内外部缺陷，采用了真空处理等手段，并选用了射线探伤标准（ASTM－E272）。

6）能维护较厚的炉衬，便于更换，重量轻、节省金属。

但是冷却不均匀，侵蚀后高炉内衬表面凸凹不平，不利于炉料下降。

4. 板壁结合冷却结构冷却板的冷却原理是通过分散的冷却元件（冷却板）伸进炉内的长度（一般700～800mm）来冷却周围的耐火材料，并通过耐火材料的热传导作用来冷却护壳。

从而起到延长耐火材料使用寿命和保护炉壳的作用。

冷却壁的冷却原理是通过冷却壁形成一个密闭的围绕高炉炉壳内部的冷却结构、实现对耐火材料的冷却和对炉壳的直接冷却。
