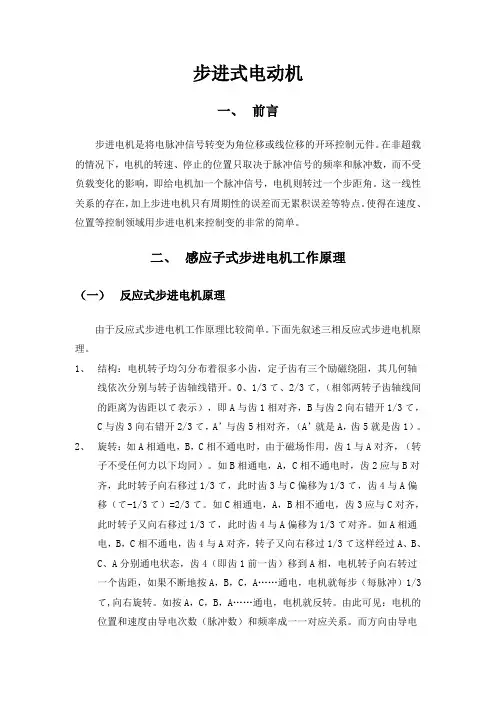

步进式电动机
一、 前言
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
二、 感应子式步进电机工作原理
（一） 反应式步进电机原理
由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。
1、 结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A’与齿5相对齐，（A’就是A，齿5就是齿1）。
2、 旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。
四相步进电机工作原理
四相步进电机是一种常见的电机类型，它通过控制电流的方向和大小来实现精确的步进运动。在本文中，我们将深入探讨四相步进电机的工作原理，以及它是如何实现精确的步进运动的。
1. 基本原理。
四相步进电机由四个电磁线圈组成，每个线圈都与电机的一个固定位置相对应。通过改变这些线圈的电流方向和大小，可以控制电机的转动。通常情况下，四相步进电机会采用双极或四极设计，这意味着每个线圈都有两个状态，通电和断电。通过改变线圈的通断状态，可以实现电机的步进运动。
2. 步进控制。
四相步进电机的步进控制是通过改变线圈的通断状态来实现的。通常情况下，电机会按照固定的步距进行旋转，每一步的大小由线圈的设计和控制电流的大小决定。通过改变线圈的通断状态和电流的大小，可以实现不同步距的步进运动，从而实现精确的位置控制。
3. 驱动方式。
四相步进电机的驱动方式通常有两种，全步进和半步进。全步进是指每次只激活一个线圈，电机按照固定的步距进行旋转。而半步进则是在全步进的基础上，每次激活两个相邻的线圈，从而实现更精细的步进运动。通过这两种驱动方式的组合，可以实现更加精确的位置控制。
4. 控制电路。
为了实现对四相步进电机的精确控制，通常需要使用特定的控制电路。这些控制电路可以根据输入的控制信号来改变线圈的通断状态和电流大小，从而实现精确的步进运动。常见的控制电路包括脉冲控制器和驱动器，它们可以根据输入的脉冲信号来控制电机的旋转方向和步距。
5. 应用领域。
四相步进电机由于其精确的位置控制和简单的结构，被广泛应用于各种领域。例如，它常用于打印机、数控机床、3D打印机和机器人等设备中，用于实现精确的位置控制和运动控制。此外，四相步进电机还常用于需要精确控制的仪器和设备中，如医疗设备和实验仪器等。
总结。
四相步进电机是一种常见的电机类型，它通过改变线圈的通断状态和电流大小来实现精确的步进运动。通过控制电机的驱动方式和控制电路，可以实现更加精确的位置控制和运动控制。由于其精确的位置控制和简单的结构，四相步进电机被广泛应用于各种领域，如打印机、数控机床、3D打印机和机器人等设备中。希望通过本文的介绍，读者对四相步进电机的工作原理有了更深入的了解。
三相步进电机的三种工作方式
三相步进电机是一种常用的电动机类型，它具有结构简单、控制方便、精度高等优点，在自动化控制领域得到了广泛的应用。三相步进电机的工作方式可以分为全步进模式、半步进模式和微步进模式。
一、全步进模式
全步进模式是最基本的工作方式，也是最常用的工作方式之一。在全步进模式下，每次给定一个脉冲信号，电机就会转动一个固定角度，这个角度通常称为步距角。三相步进电机有两种转向方式：正转和反转。当脉冲信号的频率越高时，电机旋转速度就越快；反之亦然。
在全步进模式下，三相步进电机需要接受两个信号：方向信号和脉冲信号。方向信号控制电机的旋转方向，脉冲信号则控制电机旋转的速度和角度。
二、半步进模式
半步进模式是在全步进模式基础上发展起来的一种工作方式。在半步进模式下，每次给定一个脉冲信号时，电机会先旋转一个半个固定角度（通常称为半步距角），然后再旋转一个固定角度。因此，在半步进模式下，电机的旋转角度是全步进模式的两倍。
在半步进模式下，三相步进电机需要接受两个信号：方向信号和脉冲信号。方向信号控制电机的旋转方向，脉冲信号则控制电机旋转的速度和角度。与全步进模式不同的是，半步进模式需要在脉冲信号上升沿和下降沿时分别给出不同的控制信号。
三、微步进模式
微步进模式是一种更加精确的工作方式。在微步进模式下，每次给定一个脉冲信号时，电机会按照一定比例（通常为1/16）进行微小旋转。因此，在微步进模式下，电机可以实现非常精细的控制。
在微步进模式下，三相步进电机需要接受两个信号：方向信号和脉冲信号。方向信号控制电机的旋转方向，脉冲信号则控制电机旋转的速度和角度。与半步进模式类似，微步进模式也需要在脉冲信号上升沿和下降沿时分别给出不同的控制信号。
综上所述，三相步进电机的三种工作方式分别是全步进模式、半步进模式和微步进模式。不同的工作方式可以满足不同的应用需求，选择合适的工作方式可以提高电机的精度和稳定性。
步进电机细分工作原理
步进电机细分工作原理是指通过控制电流波形，使步进电机在每个步进角度上分为更小的微步，从而实现更精确的控制。步进电机是一种将电信号转换为机械运动的装置，它由一个固定的磁场与一个可旋转的磁场之间的相互作用驱动。当电流通过驱动器中的细分电路时，细分电路会将输入的电流信号进行分析并转换为根据所设定的细分级数产生相应的电流波形。
细分电路中通常采用Pulse Width Modulation（PWM）技术，即通过调节电流信号的占空比来控制电机的驱动电流。通过改变电流的大小和方向，可以实现步进电机的连续旋转或停止。在细分过程中，输入的电流信号被切割成很多个小步进，通过不断改变电流的大小和方向，可以使步进电机在任意位置停下或继续旋转，从而实现更高的定位精度。
细分级数的选择对步进电机的运动精度和平滑度有重要影响。通常情况下，细分级数越高，步进电机的旋转角度越小，运动精度和平滑度越高。然而，细分级数越高，所需的计算和控制效率也会越低，因此需要在控制系统设计中进行权衡。
