CASS应用总结

cass等高线高程标注

Cass等高线高程标注

Cass等高线高程标注是一种常用的地图制图技术，用于表示地形的高程变化。在地图上，通过绘制等高线，可以清晰地展示地势的起伏和山地的分布情况。本文将介绍Cass等高线高程标注的原理和应用。

一、Cass等高线高程标注的原理

Cass等高线高程标注是基于等高线的地势表示方法。等高线是连接同一高度点的曲线，它们在地图上呈现出一种连续的线条，形成了地形的轮廓。等高线的间距通常是固定的，可以根据地势的陡峭程度来确定。

在Cass等高线高程标注中，等高线线条的形状和间距表示了地形的变化情况。如果等高线线条密集且曲线陡峭，说明地势起伏大；如果等高线线条稀疏且曲线平缓，说明地势相对平坦。通过对等高线进行密度和间距的调整，可以更准确地表达地势的变化。

二、Cass等高线高程标注的应用

1. 地形分析：通过观察等高线的形状和间距，可以对地形进行分析。例如，陡峭的等高线表示山地或峡谷，平缓的等高线表示平原或丘陵。地形分析对于军事战略、城市规划和旅游开发等方面都具有重要意义。

2. 水文分析：等高线标注还可以用于水文分析，帮助确定水流方向和水体分布。在地图上，等高线的形状可以显示出河流、湖泊和水源的位置。通过观察等高线的变化，可以预测洪水和水资源分布等问题。

3. 建筑设计：在建筑设计中，Cass等高线高程标注可以用于确定建筑物的位置和高度。通过观察等高线的变化，可以选择最合适的建筑场地，避免地势陡峭或不稳定的地区。

4. 地图制图：Cass等高线高程标注是地图制图的重要环节。在制作地图时，通过绘制等高线，可以将地形的高程信息直观地呈现出来。等高线的间距和密度可以根据需要进行调整，以展示地形的细节和特点。

三、Cass等高线高程标注的局限性

1. 精度限制：Cass等高线高程标注是一种近似的地势表示方法，其精度受到测量设备和数据采集方法的限制。在实际应用中，需要根据实际测量数据进行调整和修正，以提高地形表示的准确性。

Cass总结（绝对经典）

CASS总结

思考什么时候进行建立DTM和绘制等高线的步骤，貌似有创建模型的意味，尤其是道路断面中的AAA处

1、设置密码

1、加载插件

①Menuload：加载和卸载自定义文件，每次打开Cass，已加载的应用程序都在。

②Appload：加载和卸载应用程序，如果关闭Cass,则加载的程序就不在了，需要重新加载；如果添加到启动组，则每次打开Cass，已加载的应用程序都在。

1、修改高程点的颜色：打开【图层管理器】，修改GCD图层的颜色即可。

2、坐标标注：文字注记～特殊注记。

3、CAD中重生成命令是【RE】或【regen】,Cass中要输入【regen】。

4、选中多段线，输入【Li】或【List】，Cass中要输入【List】，然后回车，可提取多段线拐点处的平面坐标数据，并且数据是按画多段线时的顺序排列的，如果数据较多的话，就一直回车，直到对话框关闭，然后按【F2】可调出刚才的对话框。

5、直线转换成复合线

【地物编辑】→【复合线处理】→【直线﹥复合线】→选择需要转换的直线（或输入命令【F】，回车，在断面线外边左键点一下，出

现一条虚线，凡和此虚线相交的直线都会被选中）。

6、批量选取目标和前后置

【编辑】→【批量选取目标】→【6】（选取）→选择一个要批量选取的图形然后回车→【显示】→【显示顺序】→【前置或后置】。

7、全部选中→右键→【快速选择】，可以用来选中同一图层、颜色等的图元，然后移动或删除等等。 8、【工程应用】→【绘断面图】→【计算断面面积】，可以查询面积。

9、【工程应用】→【查询两点距离及方位】，可以查询两点间的距离和方位角。

10、在CAD或Cass的标准工具栏中添加图标

在标准工具栏空白处右键→【自定义】→在【所有CUI文件中的自定义】中找到【标准工具栏】→点开【标准工具栏】前面的加号→将【命令列表】下的某一命令拖到【标准工具栏】中你想放置的位置→在对话框底部点【应用】

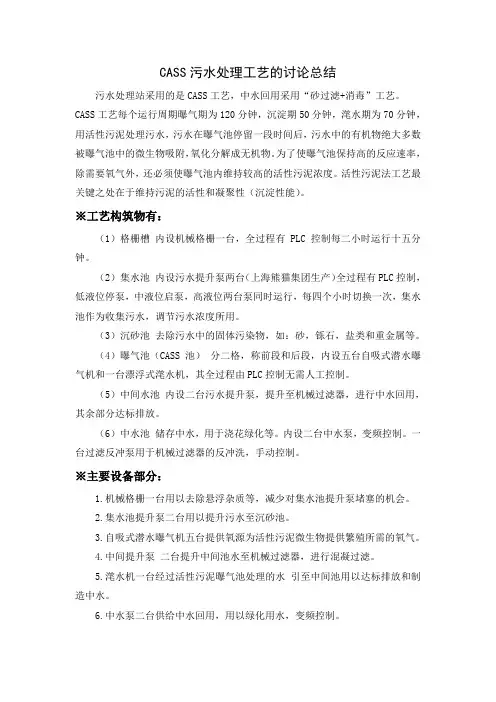

CASS污水处理工艺的讨论总结

污水处理站采用的是CASS工艺，中水回用采用“砂过滤+消毒”工艺。

CASS工艺每个运行周期曝气期为120分钟，沉淀期50分钟，滗水期为70分钟，用活性污泥处理污水，污水在曝气池停留一段时间后，污水中的有机物绝大多数被曝气池中的微生物吸附，氧化分解成无机物。为了使曝气池保持高的反应速率，除需要氧气外，还必须使曝气池内维持较高的活性污泥浓度。活性污泥法工艺最关键之处在于维持污泥的活性和凝聚性（沉淀性能）。

※工艺构筑物有：

（1）格栅槽 内设机械格栅一台，全过程有PLC控制每二小时运行十五分钟。

（2）集水池 内设污水提升泵两台（上海熊猫集团生产）全过程有PLC控制，低液位停泵，中液位启泵，高液位两台泵同时运行，每四个小时切换一次，集水池作为收集污水，调节污水浓度所用。

（3）沉砂池 去除污水中的固体污染物，如：砂，铄石，盐类和重金属等。

（4）曝气池（CASS池） 分二格，称前段和后段，内设五台自吸式潜水曝气机和一台漂浮式滗水机，其全过程由PLC控制无需人工控制。

（5）中间水池 内设二台污水提升泵，提升至机械过滤器，进行中水回用，其余部分达标排放。

（6）中水池 储存中水，用于浇花绿化等。内设二台中水泵，变频控制。一台过滤反冲泵用于机械过滤器的反冲洗，手动控制。

※主要设备部分：

1.机械格栅一台用以去除悬浮杂质等，减少对集水池提升泵堵塞的机会。

2.集水池提升泵二台用以提升污水至沉砂池。

3.自吸式潜水曝气机五台提供氧源为活性污泥微生物提供繁殖所需的氧气。

4.中间提升泵 二台提升中间池水至机械过滤器，进行混凝过滤。

5.滗水机一台经过活性污泥曝气池处理的水 引至中间池用以达标排放和制造中水。

6.中水泵二台供给中水回用，用以绿化用水，变频控制。 7.反冲洗泵一台为过滤器反冲洗提供水源。手动控制。

8.加药装置一台包含计量泵一台，搅拌机一台。 提供混凝剂输送至过滤器前段。

CASS8.0程序剖断面图程序一、点开一个具有高程点的CAD文件，利用CASS8.0打开。图片示例如下：

二、绘制一条纵断面线，此纵断面线是一条多断线。如果是一条公路，则按照公路的中线纵断面画一条多段线，也可以有拐点。如图：

三、点开工程应用→生成里程文件→由纵断面线生成→新建→鼠标点击所绘制的纵断面线（刚才那条多段线）生成下图：

中桩点获取方式里面“等分且处理结点”表示有拐点的时候可以增加一个横断面，横断面间距表示绘制的各断面间的距离，横断面左（右）边长度表示绘制出的横断面中，中线左右两侧的长度。

选择完成后→确定→生成如下图片：

四、首先把图形中所有的非GCD（高程点）图层关掉，只剩下高程点图层，如下图：

点击工程应用→高程点生成数据文件→有编码高程点（/无编码高程点）出来如下图：

在文件名里面输入要生成的原始坐标数据文件名称，如1111111111→保存→在CASS中会出来命令：（1）选取高程点的范围（2）直接选取高程点或控制点，我们选择输入2，然后用鼠标选择图中的所有高程点→回车确定。文件就存在了桌面上，1111111111.dat。

五、然后打开刚才关掉的所有图层。

六、点击工程应用→生成里程文件→由纵断面线生成，操作如下：

点击生成→选择纵断面线→利用鼠标点击纵断面线（最刚开始绘制的总断面线-多段线），会生成如下文件：

上图中，点击第一项“高程点数据文件名”后面的→选择桌面的1111111111.dat→打开。

点击第二项“生成里程文件名”后面的→输入里程文件名2222222222，如下图：

点击保存。

点击第三项“里程文件对应的数据文件名”后面的→输入3333333333，如图：

点击保存，形成如下图片：

上图中，断面线插值间距一般选择2～5，表示所绘制的线条密度，此处选择2m一根垂直线，起始里程选择0，表示绘制断面图从0桩号开始。→点击确定，生成如下图片（断面线上多了白色的桩号）：
