CASS的实用功能

南方cass‎功能介绍

很多朋友在用‎南方的时候不‎知道这个软件‎会做什么?对其功能来说‎，就是画一下地‎形图是最基本‎的功能，可除了这个还‎能做什么，很多朋

友不知‎道，或者叫做很迷‎茫。今天我就自己‎知道的东西给‎大家说一下，

希望大家可以‎给于指教： 1、计算土石方数‎量，这个东西很多‎软件都拥有，但据自己的了‎解，

这个软件做的‎比较好，当然一个会编‎程的人会用自‎己自己研发的‎软件，那样自己放心‎。说到这里我就‎想到一个问题‎，什么样的方法‎是正

确计算工‎程量，我在有一个日‎志里面说了，希望去那里找‎一下，这里我主要是‎说一下这个功‎能，就是里面的两‎期土石方计算‎，这个保证正

确‎，其他的不保证‎。 2、画线：很多朋友会说‎这个用说吗？南方里面提供‎了强大的画线‎工

具，当然现在有的‎朋友这个也加‎在自己的ca‎d里面，我是研究不出‎来，

还是用现成的‎。cass里面‎画线工具可以‎对画好线进行‎第二次绘画，怎么说。比如你画好了‎一条线，现在觉得有一‎个地方不合适‎或者方向

错了‎，那你可以用y‎命令加线段控‎制点，用b命令对这‎个线进行修改‎（比如回到那个‎节点再开始画‎、或者这个方向‎可以了，用h命令换到‎

另外一个方向‎继续操作）这样始终是一‎条线。对以后的操作‎很方便。

本人习惯同时‎使用很多的软‎件绘图，这样就可以达‎到事半功倍的‎效果。 3、重复图元：就是画好的图‎不知道自己在‎操作怎么做了‎，发现很多东西‎都是重复，打印看不出来‎，但会影响图纸‎的大小，使系统承受不‎

住，在南方软件里‎面就有一个工‎具可以自己把‎重复的线、字等删除。 4、后期处理：很多朋友在c‎ad下画图，可把这个放在‎cass里面‎不可

以进行一‎些简单的编辑‎，那是什么原因‎，因为南方软件‎认的是编码这‎

个东西。就相当于你的‎图纸没有属性‎，不可以进行一‎些特殊的编辑‎。那怎么办，你可以用南方‎里面的一个工‎具地物编辑---图形属性转

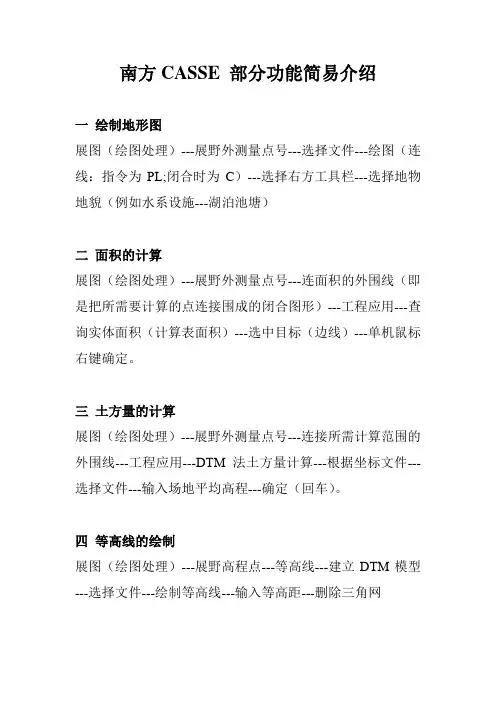

南方CASSE 部分功能简易介绍

一 绘制地形图

展图（绘图处理）---展野外测量点号---选择文件---绘图（连线：指令为PL;闭合时为C）---选择右方工具栏---选择地物地貌（例如水系设施---湖泊池塘）

二 面积的计算

展图（绘图处理）---展野外测量点号---连面积的外围线（即是把所需要计算的点连接围成的闭合图形）---工程应用---查询实体面积（计算表面积）---选中目标（边线）---单机鼠标右键确定。

三 土方量的计算

展图（绘图处理）---展野外测量点号---连接所需计算范围的外围线---工程应用---DTM法土方量计算---根据坐标文件---选择文件---输入场地平均高程---确定（回车）。

四 等高线的绘制

展图（绘图处理）---展野高程点---等高线---建立DTM模型---选择文件---绘制等高线---输入等高距---删除三角网

软件安装步骤

一 安装CAD（以2004版本为例）

打开AUTOCAD 2004 简体中文版的安装文件，双击应用程序安装---安装好之后继续安装这个应用程序---打开2004注册机文件---双击鼠标把该项导入注册表---复制文件---把复制文件黏贴到系统盘的CAD文件下，覆盖。

二 以南方CASSE7.1的安装与破解为例

打开解压包---选择南方CASSE7.1---选中程序

安装---南方CASSE7.1破

解---选择BIN文件---复制BIN文件夹下面的所有文件---寻找系统盘的

CASSE7.1的安装文件（BIN文件）---把复制内容黏贴到该文件下，全部覆盖。

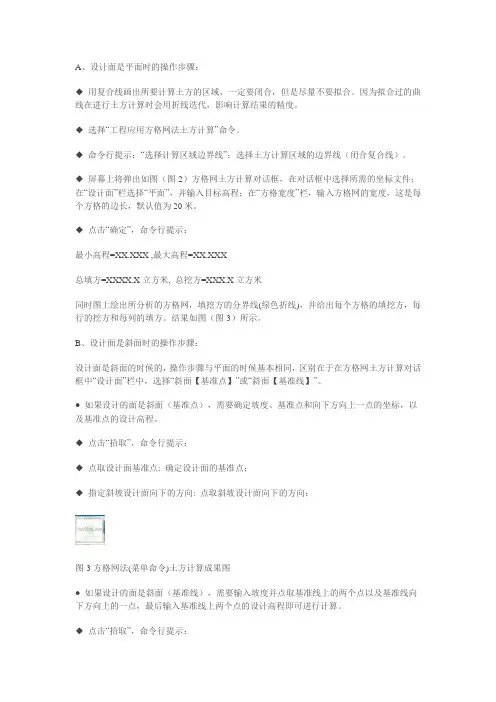

A、设计面是平面时的操作步骤：

◆ 用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

◆ 选择“工程应用方格网法土方计算”命令。

◆ 命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

◆ 屏幕上将弹出如图（图-2）方格网土方计算对话框，在对话框中选择所需的坐标文件；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

◆ 点击“确定”，命令行提示：

最小高程=XX.XXX ,最大高程=XX.XXX

总填方=XXXX.X立方米, 总挖方=XXX.X立方米

同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。结果如图（图-3）所示。

B、设计面是斜面时的操作步骤：

设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”。

● 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

◆ 点击“拾取”，命令行提示：

◆ 点取设计面基准点: 确定设计面的基准点；

◆ 指定斜坡设计面向下的方向: 点取斜坡设计面向下的方向；

图-3方格网法(菜单命令)土方计算成果图

● 如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。

◆ 点击“拾取”，命令行提示： ◆ 点取基准线第一点: 点取基准线的一点；

◆ 点取基准线第二点: 点取基准线的另一点；

◆ 指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边；

方格网计算的成果如图(图-3)所示。

C、设计面是三角网文件时的操作步骤：

第 1 页 共 2 页 cass垂直命令

【原创实用版】

目录

1.什么是 CASS 垂直命令

2.CASS 垂直命令的作用

3.CASS 垂直命令的常用功能

4.CASS 垂直命令的使用方法

5.CASS 垂直命令的优点与局限性

正文

1.什么是 CASS 垂直命令

CASS 垂直命令是一种在计算机辅助设计（CAD）软件中使用的工具，主要用于垂直方向上的操作，例如垂直移动、垂直复制等。CASS 是计算机辅助绘图与建模软件，广泛应用于工程设计、建筑设计、机械设计等领域。

2.CASS 垂直命令的作用

CASS 垂直命令的主要作用是在 CAD 软件中实现对图形的垂直操作，提高绘图效率和准确性。通过使用垂直命令，用户可以方便地对图形进行垂直移动、垂直复制等操作，而不需要手动计算和调整。

3.CASS 垂直命令的常用功能

CASS 垂直命令的常用功能包括：

（1）垂直移动：按照指定的距离或坐标，将对象沿垂直方向移动。

（2）垂直复制：按照指定的距离或坐标，将对象沿垂直方向复制一份。

（3）垂直旋转：按照指定的角度，将对象沿垂直方向旋转。 第 2 页 共 2 页 （4）垂直缩放：按照指定的尺寸或比例，将对象沿垂直方向进行缩放。

4.CASS 垂直命令的使用方法

在 CASS 软件中，用户可以通过以下步骤使用垂直命令：

（1）打开 CASS 软件，加载需要操作的图形文件。

（2）在菜单栏中选择“修改”（Modify）选项。

（3）在弹出的下拉菜单中，选择“垂直移动”（Move Vertically）、“垂直复制”（Copy Vertically）等功能。

（4）根据软件提示，指定操作的距离、坐标或角度等参数。

（5）点击鼠标左键，完成操作。

5.CASS 垂直命令的优点与局限性

CASS 垂直命令的优点：

（1）提高绘图效率：通过使用垂直命令，用户可以快速地对图形进行垂直操作，节省绘图时间。
