贴片电阻标准阻值表格

  • 格式：docx
  • 大小：132.62 KB
  • 文档页数：4

贴片电阻标准阻值表格 1 / 4

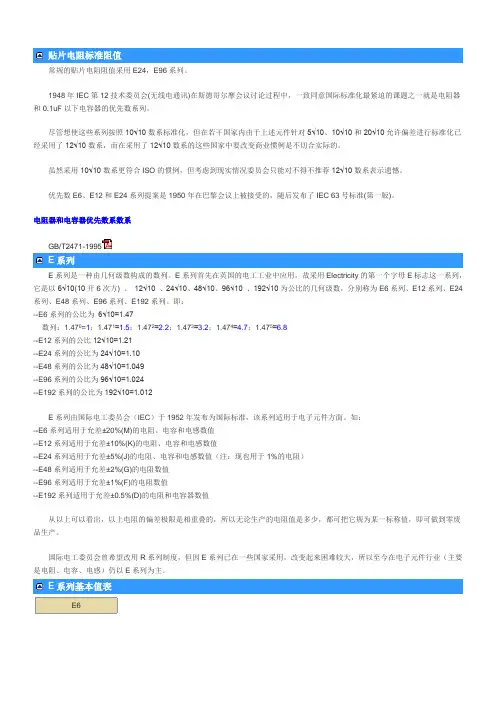

标准阻值表 E-96 0805/1206F(+1%) Standard Resistance Table

阻值 代码 阻值 代码 阻值 代码 阻值 代码 阻值 代码

10 10R0 100 1000 1001 1002 100K 1003

10R2 102 1020 1021 1022 102K 1023

10R5 105 1050 1051 1052 105K 1053

10R7 107 1070 1071 1072 107K 1073

11 11R0 110 1100 1101 1102 110K 1103

11R3 113 1130 1131 1132 113K 1133

11R5 115 1150 1151 1152 115K 1153

11R8 118 1180 1181 1182 118K 1183

12R1 121 1210 1211 1212 121K 1213

12R4 124 1240 1241 1242 124K 1243

12R7 127 1270 1271 1272 127K 1273

13 13R0 130 1300 1301 1302 130K 1303

13R3 133 1330 1331 1332 133K 1333

13R7 137 1370 1371 1372 137K 1373

14 14R0 140 1400 1401 1402 140K 1403

14R3 143 1430 1431 1432 143K 1433

14R7 147 1470 1471 1472 147K 1473

15 15R0 150 1500 1501 1502 150K 1503

15R4 154 1540 1541 1542 154K 1543

15R8 158 1580 1581 1582 158K 1583

16R2 162 1620 1621 1622 162K 1623

16R5 165 1650 1651 1652 165K 1653

16R9 169 1690 1691 1692 169K 1693

17R4 174 1740 1741 1742 174K 1743

17R8 178 1780 1781 1782 178K 1783

18R2 182 1820 1821 1822 182K 1823

18R7 187 1870 1871 1872 187K 1873

19R1 191 1910 1911 1912 191K 1913

19R6 196 1960 1961 1962 196K 1963

20 20R0 200 2000 2001 2002 200K 2003

20R5 205 2050 2051 2052 205K 2053

21 21R0 210 2100 2101 2102 210K 2103

21R5 215 2150 2151 2152 215K 2153

22R1 221 2210 2211 2212 221K 2213

22R6 226 2260 2261 2262 226K 2263

23R2 232 2320 2321 2322 232K 2323

23R7 237 2370 2371 2372 237K 2373

24R3 243 2430 2431 2432 243K 2433

24R9 249 2490 2491 2492 249K 2493

25R5 255 2550 2551 2552 255K 2553

26R1 261 2610 2611 2612 261K 2613

26R7 267 2670 2671 2672 267K 2673

27R4 274 2740 2741 2742 274K 2743

28 28R0 280 2800 2801 2802 280K 2803

28R7 287 2870 2871 2872 287K 2873

29R4 294 2940 2941 2942 294K 2943

30R1 301 3010 3011 3012 301K 3013

30R9 309 3090 3091 3092 309K 3093

31R6 316 3160 3161 3162 316K 3163

32R4 324 3240 3241 3242 324K 3243

33R2 332 3320 3321 3322 332K 3323 贴片电阻标准阻值表格 2 / 4

阻值 代码 阻值 代码 阻值 代码 阻值 代码 阻值 代码

34 34R0 340 3400 3401 3402 340K 3403

34R8 348 3480 3481 3482 348K 3483

35R7 357 3570 3571 3572 357K 3573

36R5 365 3650 3651 3652 365K 3653

37R4 374 3740 3741 3742 374K 3743

38R3 383 3830 3831 3832 383K 3833

39R2 392 3920 3921 3922 392K 3923

40R2 402 4020 4021 4022 402K 4023

41R2 412 4120 4121 4122 412K 4123

42R2 422 4220 4221 4222 422K 4223

43R2 432 4320 4321 4322 432K 4323

44R2 442 4420 4421 4422 442K 4423

45R3 453 4530 4531 4532 453K 4533

46R4 464 4640 4641 4642 464K 4643

47R5 475 4750 4751 4752 475K 4753

48R7 487 4870 4871 4872 487K 4873

49R9 499 4990 4991 4992 499K 4993

51R1 511 5110 5111 5112 511K 5113

52R3 523 5230 5231 5232 523K 5233

53R6 536 5360 5361 5362 536K 5363

54R9 549 5490 5491 5492 549K 5493

56R2 562 5620 5621 5622 562K 5623

57R6 576 5760 5761 5762 576K 5763

59 59R0 590 5900 5901 5902 590K 5903

60R4 604 6040 6041 6042 604K 6043

61R9 619 6190 6191 6192 619K 6193

63R4 634 6340 6341 6342 634K 6343

64R9 649 6490 6491 6492 649K 6493

66R5 665 6650 6651 6652 665K 6653

68R1 681 6810 6811 6812 681K 6813

69R8 698 6980 6981 6982 698K 6983

71R5 715 7150 7151 7152 715K 7153

73R2 732 7320 7321 7322 732K 7323

75 75R0 750 7500 7501 7502 750K 7503

76R8 768 7680 7681 7682 768K 7683

78R7 787 7870 7871 7872 787K 7873

80R6 806 8060 8061 8062 806K 8063

82R5 825 8250 8251 8252 825K 8253

84R5 845 8450 8451 8452 845K 8453

86R6 866 8660 8661 8662 866K 8663

88R7 887 8870 8871 8872 887K 8873

90R9 908 9080 9091 9092 909K 9093

93R1 931 9310 9311 9312 931K 9313

95R3 953 9530 9531 9532 953K 9533

97R6 976 9760 9761 9762 976K 9763

1M 1004 贴片电阻标准阻值表格 3 / 4

标准阻值表 E-96 0603F(+1%) Standard Resistance Table

阻值 代码 阻值 代码 阻值 代码 阻值 代码 阻值 代码

10 01X 100 01A 01B 01C 100K 01D

02X 102 02A 02B 02C 102K 02D

03X 105 03A 03B 03C 105K 03D

04X 107 04A 04B 04C 107K 04D

11 05X 110 05A 05B 05C 110K 05D

06X 113 06A 06B 06C 113K 06D

07X 115 07A 07B 07C 115K 07D

08X 118 08A 08B 08C 118K 08D

09X 121 09A 09B 09C 121K 09D

10X 124 10A 10B 10C 124K 10D

11X 127 11A 11B 11C 127K 11D

13 12X 130 12A 12B 12C 130K 12D

13X 133 13A 13B 13C 133K 13D

14X 137 14A 14B 14C 137K 14D

14 15X 140 15A 15B 15C 140K 15D

16X 143 16A 16B 16C 143K 16D

17X 147 17A 17B 17C 147K 17D

15 18X 150 18A 18B 18C 150K 18D

19X 154 19A 19B 19C 154K 19D

20X 158 20A 20B 20C 158K 20D

21X 162 21A 21B 21C 162K 21D

22X 165 22A 22B 22C 165K 22D

23X 169 23A 23B 23C 169K 23D

24X 174 24A 24B 24C 174K 24D
