干簧式液位开关说明书

干簧式液位开关是一种常用于测量液位和流量的仪器。它使用磁场原理，利用磁性元件和干簧管的特性来实现液位的检测和控制。本说明书将为您详细介绍干簧式液位开关的工作原理、特点、安装及维护保养等方面的信息。

一、工作原理

干簧式液位开关是一种电磁式液位开关，由可以吸附铁磁性物质的磁性元件和内部装有金属叶片的干簧管组成。当液位达到开关的设定值时，磁性元件会被吸附到干簧管附近的磁性吸铁体上，导致干簧管受力发生弯曲，金属叶片与干簧管接触形成闭合回路，输出控制信号，从而实现测量和控制。

二、特点

1. 高可靠性：采用干簧管作为触点，无接触式操作，具有寿命长、反应速度快、耐腐蚀等优点，使用寿命达到数十万次以上。

2. 易安装：适用于各种管道、贮槽等液位测量场合，安装简单方便，且可以根据需要灵活设置触点数目和位置。

3. 精度高：可根据要求设置开关的启、停、差值等参数，具有较高的精度和可靠性。

4. 适用范围广：可广泛应用于化工、石油、医药、食品、造纸等行业中的液位、流量控制和报警等领域。

三、安装及维护保养

1. 安装前应检查开关、磁性元件和干簧管等部件是否完好，尽量保证其处于干燥、无异味且通风良好的环境中，避免影响其性能。

2. 安装时应将开关固定在管道的合适位置，并根据需要设置触点参数，调整开关的灵敏度。

3. 在使用过程中，应定期检查开关的性能、触点的清洁程度、接线是否松动等情况，并对开关及其周边部分进行保养、清洗。

4. 在长期运行过程中，如发现开关失灵、触点断开、磁性元件磨损等情况，应及时更换相应部件，确保其正常运行。

总之，干簧式液位开关是一种性能稳定、使用方便、精度高的液位测量仪器。在实际应用中，需要严格按照说明书所述进行安装、使用及维护，以保证其正常运行，提高生产效率和品质，提升企业的经济效益。

合集下载

[实用参考]电极式液位开关说明书.doc

[实用参考]电极式液位开关说明书.doc

优质参考文档

优质参考文档 电极式液位开关

一、 工作原理

电极式液位开关是利用液体之导电性来侦测液位高低。桶槽内装的物质一旦触及极棒，便会导电因而检出信号。经控制器的信号放大后，再输出一接点信号，供使用者做液位的控制。

接线示意图

二、 产品特点

1、 适用于控制任何导电液体之液面。（禁止使用于挥发性液体）

2、 具有突波保护功能，可有效防止突波干扰

3、 可做多点控制，控制位置可由使用者需要订制

4、 电极头使用低交流电压，可避免电解作用，并可延长使用寿命

5、 具有两只指示灯，可显示供水及排水状态

三、 技术参数

电极棒部分：

1、接液材质（可选）：SUS304/316L+PP（PE）工作温度：-20～80℃

SUS304/316L+PTFE工作温度：-20～200℃

TI+PTFE工作温度：-20～200℃

2、过程连接：螺纹或法兰，（大小跟所需控制液位点数有关）

控制器：

1、 电源电压：220VAC、24VAC（可选）

2、 触点容量：240VAC/24VDC5A，SPDT

3、 一个控制器对应一个液位点输出（检测几个液位点对应配几个控制器，且每个控制器的公共极均需同电极棒的公共极相连）。

四、 注意事项

1、 只供垂直安装

2、 电压波动范围在±15%以内，电压要稳定

3、 避免安装在大震动或冲击场所（可能导致误动作）

4、 不导电的液体不适用本产品，如：汽油、柴油、重油、纯水等。

5、 所有的极棒需与最长的极棒相差至少50mm以上（如图）

6、 当液体接触到电极时，其动作的作罢会因液体种类不同及电源电压变化而会有变动。

7、 为了使电极棒在水中确保不会相互接触，可以在极棒上缠上胶带，但必须缠在极棒前端100mm以后的部分。

外贴式智能超声液位开关CTA-AS10说明书

外贴式智能超声液位开关CTA-AS10说明书

CTA-AS10

外贴式智能超声液位开关

Non-Invasive Clamp-on Level Switch

产品说明书

北京凯泰汇龙机电设备有限公司

Beijing CTA Electromachines Equipment Co., Ltd.

北 京 凯 泰 汇 龙 机 电 设 备 有 限 公 司

邮编：100101 北京市朝阳区北苑路170凯旋城A座1单元1201室

TEL：（010） FAX：（010）

目 录

一．概述 ............................................ 错误!未定义书签。

二．工作原理 ........................................ 错误!未定义书签。

三．主要特点 ........................................ 错误!未定义书签。

四．系统示意图 ...................................... 错误!未定义书签。

五．仪表外观及结构尺寸 .............................. 错误!未定义书签。

5．1．控制器和传感器结构外型图 ............................ 错误!未定义书签。

5．2．控制器和传感器安装尺寸图 ............................ 错误!未定义书签。

六．主要指标 ........................................ 错误!未定义书签。

七．适用范围 ........................................ 错误!未定义书签。

八．选型及配置 ...................................... 错误!未定义书签。

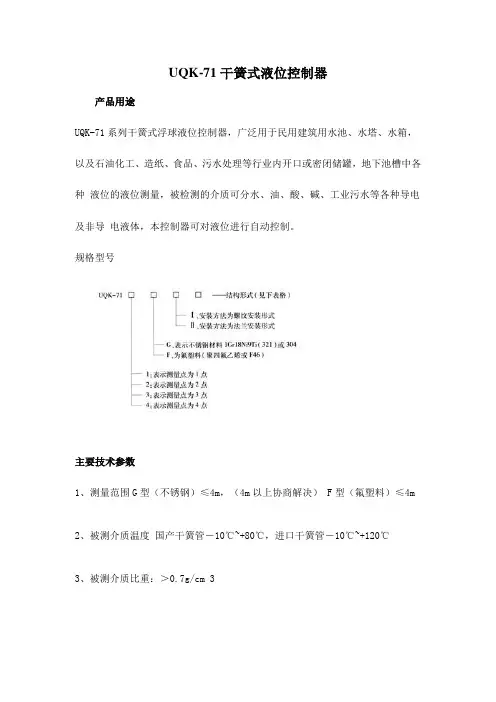

UQK-71干簧式液位控制器

UQK-71干簧式液位控制器

UQK-71干簧式液位控制器

产品用途

UQK-71系列干簧式浮球液位控制器，广泛用于民用建筑用水池、水塔、水箱，

以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种 液位的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导 电液体，本控制器可对液位进行自动控制。

规格型号

主要技术参数

1、测量范围G型（不锈钢）≤4m，（4m以上协商解决） F型（氟塑料）≤4m

2、被测介质温度 国产干簧管－10℃~+80℃，进口干簧管－10℃~+120℃

3、被测介质比重：＞0.7g/cm 3 4、工作压力：≤1.6MPa 5、干簧管触点容量：220VAC，1A

结构原理

在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下时干簧管的触点随着发生动作，从而达到控制液位的目的。可驱动泵对液位进行全自动控制

安装和接线

1、法兰安装G－法兰标准HG20592－97DN150、PN1.6（其它法兰标准协商解决）螺纹 安装螺纹尺寸M30×2

2、传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会 影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。

3、 传感器装在被测容器上，其安装方法见图二，传感器下端最好与容器底部固定牢。 4、由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接 后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。

相关链接

电缆式浮球液位开关使用说明书

电缆式浮球液位开关使用说明书

电缆式浮球液位开关使用说明书

1、组成结构

电缆式浮球液位开关包含四个部分：信号电缆 、配重块 、浮球及微动开关。三线制信号电缆线标分别为NC、NO、COM，一般高液位浮球开关选择接常开触点，低液位浮球开关选择接常闭触点；配重块一般安装在浮球上方约200mm处，可以实现浮球的稳定翻转，动作性能最佳；浮球外形酷似球体，内部固定一个微动开关与信号电缆连接，浮球内充以惰性气体，浮球内外有密封要求，防止微动开关锈蚀老化。

2、安装方式

电缆式浮球液位开关一般垂直挂在疏水地坑中，如图1在安装时需注意浮球动作长度l不得大于信号电缆与坑壁的水平距离L，一般要求距离L需大于2倍的动作长度l，防止浮球动作时与坑壁干涉；信号电缆与疏水泵吸水口的水平距离M需大于600mm，避免疏水泵吸水口的吸力影响液位开关动作；浮球液位开关与坑底的距离D需大于疏水泵吸水口与坑底的距离d，防止疏水泵空吸导致电机损坏。通常每个疏水坑至少会配置3个浮球液位开关：低报开关、高报开关、高高报开关，且这些浮球开关并排分散安装。目前福清核电RPE系统的所有电缆式浮球液位开关均采用“分散式安装”方式。
