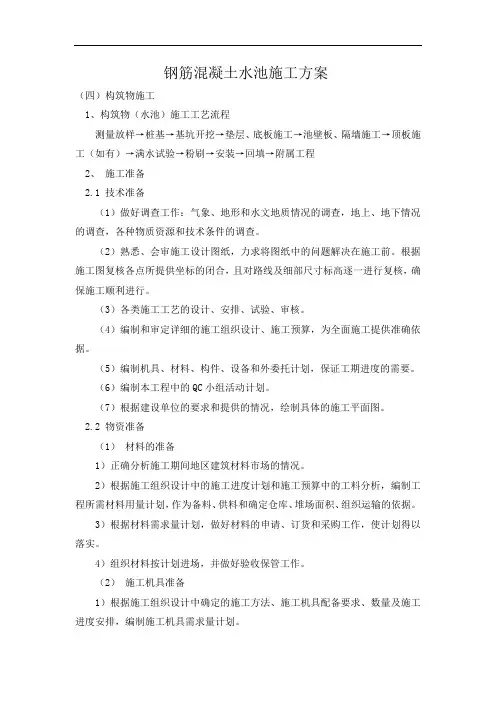

钢筋混凝土水池施工方案

（四）构筑物施工

1、构筑物（水池）施工工艺流程

测量放样→桩基→基坑开挖→垫层、底板施工→池壁板、隔墙施工→顶板施工（如有）→满水试验→粉刷→安装→回填→附属工程

2、 施工准备

2.1 技术准备

（1）做好调查工作：气象、地形和水文地质情况的调查，地上、地下情况的调查，各种物质资源和技术条件的调查。

（2）熟悉、会审施工设计图纸，力求将图纸中的问题解决在施工前。根据施工图复核各点所提供坐标的闭合，且对路线及细部尺寸标高逐一进行复核，确保施工顺利进行。

（3）各类施工工艺的设计、安排、试验、审核。

（4）编制和审定详细的施工组织设计、施工预算，为全面施工提供准确依据。

（5）编制机具、材料、构件、设备和外委托计划，保证工期进度的需要。

（6）编制本工程中的QC小组活动计划。

（7）根据建设单位的要求和提供的情况，绘制具体的施工平面图。

2.2 物资准备

（1） 材料的准备

1）正确分析施工期间地区建筑材料市场的情况。

2）根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作为备料、供料和确定仓库、堆场面积、组织运输的依据。

3）根据材料需求量计划，做好材料的申请、订货和采购工作，使计划得以落实。

4）组织材料按计划进场，并做好验收保管工作。

（2） 施工机具准备

1）根据施工组织设计中确定的施工方法、施工机具配备要求、数量及施工进度安排，编制施工机具需求量计划。

2）对大型施工机械（如挖掘机、钻机等），提出需求量和时间要求，准时运抵现场，并做好现场准备工作。

（3） 运输准备

1）编制运输需求量计划，并组织落实运输工具。

2）合理安排运输时间、路线，进工地时的协调，以免由于材料运输车的原因而引起社会车辆的堵塞。

2.3 劳动组织准备

（1）根据施工组织设计中确定的劳动力计划，确定各工种劳动力的数量及进场时间。

（2）选择具有丰富施工经验的优秀作业队伍。

（3）对进场施工人员的作业班组进行培训和教育，并落实到每个作业人员。

调节池、初沉池

施

工

方

案

编制单位：济宁鸿祥建筑工程有限公司

第 1 页 共25 页 1、工程概况

本工程为钢筋混凝土结构调节池、初沉池 水池四周具备机械开挖和放坡的条件。调节池基础底板钢筋保护层厚度40mm， 池壁钢筋保护层厚度为35mm。池体采用C30混凝土，抗渗等级不低于P6，基础底板与池体混凝土分二次性浇筑完成。主体施工且闭水试验合格后，池壁外侧刷水泥砂浆抹灰层。

1.1工程特点

1）土方开挖面积较大，基坑比较深，开挖底标高-5.0m。 需采用轻型井点降水和边坡技护措施。

2） 水池现浇砼比较量大、钢筋量大，模板一次投入量大。

3） 水池为矩形水池，池底板面积大，池壁轴线长，在施工中应作好砼的降温、防裂措施。

1.2 施工技术要求

1）基础采用整板基础,设计要求水池底板置于持力层上。

2）本工程池壁强度等级均为C30。基础底板、池壁钢筋保护层厚度40mm。

3）钢筋选用热轧光圆钢筋HPB235级（φ）, 热轧带肋钢筋HRB400 。

2、编制说明

2.1编制依据

1）国家建设部颁发的《矩形钢筋混凝土清水池施工图集》

2）施工依据的规范和标准：

①《混凝土结构工程施工质量验收规范》（GB50204-2002）

②《石油化工混凝土水池工程施工及验收规范》（SH/T3535-2002)

③《地基与基础工程施工质量验收规范》（GB50204-2002）

④《工程测量规范》（GB50026-93）

⑤《石油化工施工安全技术规程》（SH3505-1999）

⑥《混凝土泵送施工技术规程》（JGJ/T10-95）

⑦《混凝土质量控制标准》（GB50164-92）

2.2 编制目的

本方案作为指导施工的技术性文件，编制时对本工程的项目管理机构设置、劳动力组织、施工进度计划控制、机械设备配置、主要施工技术措施、工程质量控制措施、安全生产保证措施、文明施工及环境保护措施进行了描述，并以此为基础进行细化，提交业主和监理审批，在施工中遵照执行，并接受业主和监理的监督。

钢筋混凝土水池施工方案

（四）构筑物施工

1、构筑物（水池）施工工艺流程

测量放样→桩基→基坑开挖→垫层、底板施工→池壁板、隔墙施工→顶板施工（如有）→满水试验→粉刷→安装→回填→附属工程

2、 施工准备

2.1 技术准备

（1）做好调查工作：气象、地形和水文地质情况的调查，地上、地下情况的调查，各种物质资源和技术条件的调查。

（2）熟悉、会审施工设计图纸，力求将图纸中的问题解决在施工前。根据施工图复核各点所提供坐标的闭合，且对路线及细部尺寸标高逐一进行复核，确保施工顺利进行。

（3）各类施工工艺的设计、安排、试验、审核。

（4）编制和审定详细的施工组织设计、施工预算，为全面施工提供准确依据。

（5）编制机具、材料、构件、设备和外委托计划，保证工期进度的需要。

（6）编制本工程中的QC小组活动计划。

（7）根据建设单位的要求和提供的情况，绘制具体的施工平面图。

2.2 物资准备

（1） 材料的准备

1）正确分析施工期间地区建筑材料市场的情况。

2）根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作为备料、供料和确定仓库、堆场面积、组织运输的依据。

3）根据材料需求量计划，做好材料的申请、订货和采购工作，使计划得以落实。

4）组织材料按计划进场，并做好验收保管工作。

（2） 施工机具准备

1）根据施工组织设计中确定的施工方法、施工机具配备要求、数量及施工进度安排，编制施工机具需求量计划。

2）对大型施工机械（如挖掘机、钻机等），提出需求量和时间要求，准时运抵现场，并做好现场准备工作。

（3） 运输准备

1）编制运输需求量计划，并组织落实运输工具。

2）合理安排运输时间、路线，进工地时的协调，以免由于材料运输车的原因而引起社会车辆的堵塞。

2.3 劳动组织准备

（1）根据施工组织设计中确定的劳动力计划，确定各工种劳动力的数量及进场时间。

（2）选择具有丰富施工经验的优秀作业队伍。

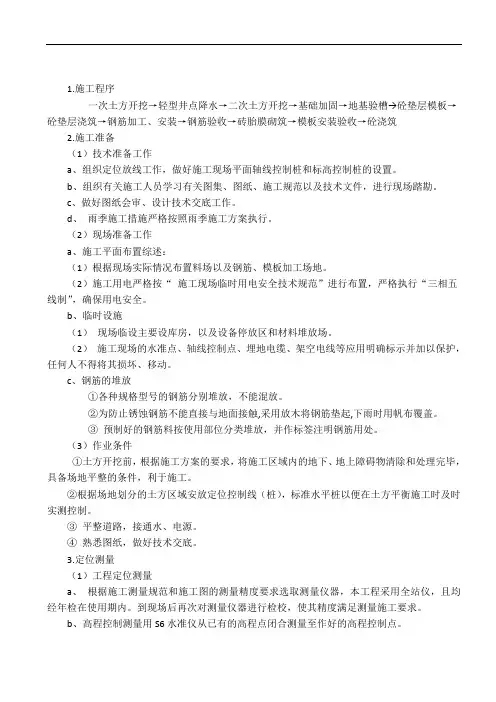

1.施工程序

一次土方开挖→轻型井点降水→二次土方开挖→基础加固→地基验槽→砼垫层模板→砼垫层浇筑→钢筋加工、安装→钢筋验收→砖胎膜砌筑→模板安装验收→砼浇筑

2.施工准备

（1）技术准备工作

a、组织定位放线工作，做好施工现场平面轴线控制桩和标高控制桩的设置。

b、组织有关施工人员学习有关图集、图纸、施工规范以及技术文件，进行现场踏勘。

c、做好图纸会审、设计技术交底工作。

d、 雨季施工措施严格按照雨季施工方案执行。

（2）现场准备工作

a、施工平面布置综述：

（1）根据现场实际情况布置料场以及钢筋、模板加工场地。

（2）施工用电严格按“ 施工现场临时用电安全技术规范”进行布置，严格执行“三相五线制”，确保用电安全。

b、临时设施

（1） 现场临设主要设库房，以及设备停放区和材料堆放场。

（2） 施工现场的水准点、轴线控制点、埋地电缆、架空电线等应用明确标示并加以保护，任何人不得将其损坏、移动。

c、钢筋的堆放

①各种规格型号的钢筋分别堆放，不能混放。

②为防止锈蚀钢筋不能直接与地面接触,采用放木将钢筋垫起,下雨时用帆布覆盖。

③ 预制好的钢筋料按使用部位分类堆放，并作标签注明钢筋用处。

（3）作业条件

①土方开挖前，根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕，具备场地平整的条件，利于施工。

②根据场地划分的土方区域安放定位控制线（桩），标准水平桩以便在土方平衡施工时及时实测控制。

③ 平整道路，接通水、电源。

④ 熟悉图纸，做好技术交底。

3.定位测量

（1）工程定位测量

a、 根据施工测量规范和施工图的测量精度要求选取测量仪器，本工程采用全站仪，且均经年检在使用期内。到现场后再次对测量仪器进行检校，使其精度满足测量施工要求。

b、高程控制测量用S6水准仪从已有的高程点闭合测量至作好的高程控制点。

c、平面控制测量所选用的仪器为：全站仪、J6经纬仪。
