氢氧化镁的制备和性质表征

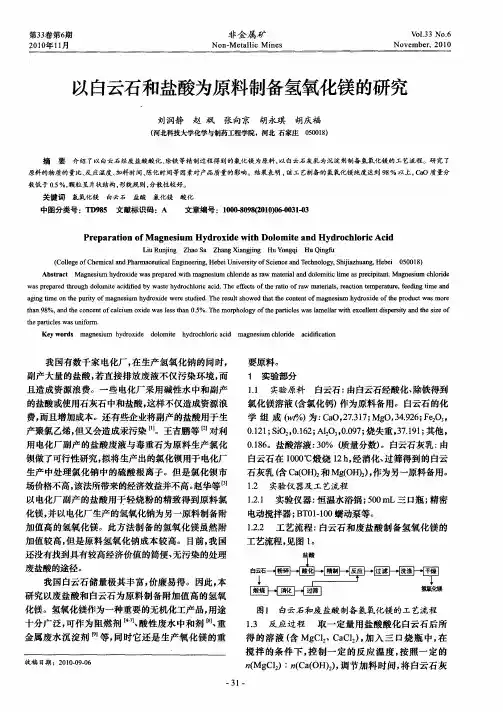

第３３卷第６期　２０１０年１１月　非金属矿　Ｎｏｎ．Ｍｅｔａｌｌｉｃ　Ｍｉｎｅｓ　、，ｏ１．３３　Ｎｏ．６　Ｎｏｖｅｍｂｅｒ，２０１０　以自云石和盐酸为原料制备氢氧化镁的研究　刘润静赵飒张向京胡永琪胡庆福　（河北科技大学化学与制药工程学院，河北石家庄０５００１８）　摘　要介绍了以白云石经废盐酸酸化、除铁等精制过程得到的氯化镁为原料，以白云石灰乳为沉淀剂制备氢氧化镁的工艺流程。研究了　原料的物质的量比、反应温度、加料时间、陈化时间等因素对产品质量的影响。结果表明，该工艺制备的氢氧化镁纯度达到９８％以上，ＣａＯ质量分　数低于０．５％，颗粒呈片状结构，形貌规则，分散性较好。　关键词氢氧化镁白云石盐酸氯化镁酸化　中图分类号：ＴＤ９８５　文献标识码：Ａ　文章编号：１０００－８０９８（２０１０）０６－００３１－０３　Ｐｒｅｐａｒａｔｉｏｎ　ｏｆ　Ｍａｇｎｅｓｉｕｍ　Ｈｙｄｒｏｘｉｄｅ　ｗｉｔｈ　Ｄｏｌｏｍｉｔｅ　ａｎｄ　Ｈｙｄｒｏｃｈｌｏｒｉｃ　Ａｃｉｄ　Ｌｉｕ　Ｒｕｎｊｉｎｇ　Ｚｈａｏ　Ｓａ　Ｚｈａｎｇ　Ｘｉａｎｇｊｉｎｇ　Ｈｕ　Ｙｏｎｇｑｉ　Ｈｕ　Ｑｉｎｇｆｕ　（Ｃｏｌｌｅｇｅ　ｏｆＣｈｅｍｉｃａｌ　ａｎｄ　Ｐｈａｒｍａｃｅｕｔｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｈｅｂｅｉ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＳｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｓｈｉｊｉａｚｈｕａｎｇ，Ｈｅｂｅｉ　０５００１８）　Ａｂｓｔｒａｃｔ　Ｍａｇｎｅｓｉｕｍ　ｈｙｄｒｏｘｉｄｅ　ｗａｓ　ｐｒｅｐａｒｅｄ　ｗｉｔｈ　ｍａｇｎｅｓｉｕｍ　ｃｈｌｏｒｉｄｅ　ａｓ　ｒａｗ　ｍａｔｅｒｉａｌ　ａｎｄ　ｄｏｌｏｍｉｔｉｃ　ｌｉｍｅ　ａｓ　ｐｒｅｃｉｐｉｔａｎｔ．Ｍａｇｎｅｓｉｕｍ　ｃｈｌｏｒｉｄｅ　ｗａｓ　ｐｒｅｐａｒｅｄ　ｔｈｒｏｕｇｈ　ｄｏｌｏｍｉｔｅ　ａｃｉｄｉｆｉｅｄ　ｂｙ　ｗａｓｔｅ　ｈｙｄｒｏｃｈｌｏｒｉｃ　ａｃｉｄ．Ｔｈｅ　ｅｆｆｅｃｔｓ　ｏｆ　ｔｈｅ　ｒａｔｉｏ　ｏｆ　ｒａｗ　ｍａｔｅｒｉａｌｓ，ｒｅａｃｔｉｏｎ　ｔｅｍｐｅｒａｔｕｒｅ，ｆｅｅｄｉｎｇ　ｔｉｍｅ　ａｎｄ　ａｇｉｎｇ　ｔｉｍｅ　ｏｎ　ｔｈｅ　ｐｕｒｉｔｙ　ｏｆ　ｍａｇｎｅｓｉｕｍ　ｈｙｄｒｏｘｉｄｅ　ｗｅｒｅ　ｓｔｕｄｉｅｄ．Ｔｈｅ　ｒｅｓｕｌｔ　ｓｈｏｗｅｄ　ｔｈａｔ　ｔｈｅ　ｃｏｎｔｅｎｔ　ｏｆ　ｍａｇｎｅｓｉｕｍ　ｈｙｄｒｏｘｉｄｅ　ｏｆ　ｔｈｅ　ｐｒｏｄｕｃｔ　ｗａｓ　ｍｏｒｅ　ｔｌｌａｎ　９８％．ａｎｄ　ｔｈｅ　ｃｏｎｃｅｎｔ　ｏｆｃａｌｃｉｕｍ　ｏｘｉｄｅ　ｗａｓ　ｌｅｓｓ　ｔｈａｎ　Ｏ．５％．Ｔｈｅ　ｍｏｒｐｈｏｌｏｇｙ　ｏｆｔｈｅ　ｐａｒｔｉｃｌｅｓ　Ｗａｓ　ｌａｍｅｌｌａｒ　ｗｉｔｈ　ｅｘｃｅｌｌｅｎｔ　ｄｉｓｐｅｒｓｉｔｙ　ａｎｄ　ｔｈｅ　ｓｉｚｅ　ｏｆ　ｔｈｅ　ｐａｒｔｉｃｌｅｓ　ｗａｓ　ｕｎｉｆｏｒｍ．　Ｋｅｙ　ｗｏｒｄｓ　ｍａｇｎｅｓｉｕｍ　ｈｙｄｒｏｘｉｄｅ　ｄｏｌｏｍｉｔｅ　ｈｙｄｒｏｃｈｌｏｒｉｃ　ａｃｉｄ　ｍａｇｎｅｓｉｕｍ　ｃｈｌｏｒｉｄｅ　ａｃｉｄｉｆｉｃａｔｉｏｎ　我国有数千家电化厂，在生产氢氧化钠的同时，　副产大量的盐酸，若直接排放废液不仅污染环境，而　且造成资源浪费。一些电化厂采用碱性水中和副产　的盐酸或使用石灰石中和盐酸，这样不仅造成资源浪　费，而且增加成本。还有些企业将副产的盐酸用于生　产聚氯乙烯，但又会造成汞污染ｕ】。王吉鹏等　对利　用电化厂副产的盐酸废液与毒重石为原料生产氯化　钡做了可行性研究，拟将生产出的氯化钡用于电化厂　生产中处理氯化钠中的硫酸根离子。但是氯化钡市　场价格不高，该法所带来的经济效益并不高。赵华等［３】　以电化厂副产的盐酸用于轻烧粉的精致得到原料氯　化镁，并以电化厂生产的氢氧化钠为另一原料制备附　加值高的氢氧化镁。此方法制备的氢氧化镁虽然附　加值较高，但是原料氢氧化钠成本较高。目前，我国　还没有找到具有较高经济价值的简便、无污染的处理　废盐酸的途径。　我国白云石储量极其丰富，价廉易得。因此，本　研究以废盐酸和白云石为原料制备附加值高的氢氧　化镁。氢氧化镁作为一种重要的无机化工产品，用途　十分广泛，可作为阻燃剂　】、酸性废水中和剂【８］、重　金属废水沉淀剂　等，同时它还是生产氧化镁的重　收稿日期：２０１０．０９—０６　—３ｌ一　要原料。　１实验部分　１－１　实验原料自云石：由自云石经酸化、除铁得到　氯化镁溶液（含氯化钙）作为原料备用。自云石的化　学组成（　０／ｏ）为：ＣａＯ，２７．３１７；ＭｇＯ，３４．９２６；Ｆｅ２０３，　０．１２１；Ｓｉ０２，０．１６２；ＡｌＥＯ３，０．０９７；烧失重，３７．１９１；其他，　０．１８６。盐酸溶液：３０％（质量分数）。自云石灰乳：由　自云石在ｌｏ００℃煅烧１２ｈ，经消化、过筛得到的自云　石灰乳饴　Ｃａ（ＯＨ）￣和Ｍｇ（ＯＨ）２），作为另一原料备用。　１．２　实验仪器及工艺流程　１．２．１　实验仪器：恒温水浴锅；５００ｍＬ三口瓶；精密　电动搅拌器；ＢＴ０１—１００蠕动泵等。　１．２．２　工艺流程：自云石和废盐酸制备氢氧化镁的　工艺流程，见图ｌ。　图１　白云石和废盐酸制备氢氧化镁的工艺流程　１．３　反应过程　取一定量用盐酸酸化自云石后所　得的溶液（含ＭｇＣ１　、ＣａＣ１：），加入三口烧瓶中，在　搅拌的条件下，控制一定的反应温度，按照一定的　ｎ（ＭｇＣ１２）：ｎ（Ｃａ（ＯＨ）　

１８　无机盐工业　ＩＮ０ＲＧＡＮＩＣ　ＣＨＥＭＩＣＡＬＳ　ＩＮＤＵＳＴＲＹ　第３８卷第７期　２００６年７月　

纳米硒的制备和表征　

李志林。郭洪英。路红凯　（河北大学化学与环境科学学院，河北保定０７１００２）　

摘要：硒是一种人体必需的微量元素，随着科技的发展，人们对这种物质的利用也越来越广泛。报道了一种　以聚乙烯醇作为软模板制备纳米硒的方法，并对所制得的纳米硒进行了表征，研究了反应物的浓度、温度，以及超　声等反应条件对产物形貌及粒径的影响。结果表明，当反应体系中亚硒酸浓度为０．０１　ｍｏＬ／Ｌ、抗坏血酸浓度为　０．０７　ｍｏＬ／Ｌ、聚乙烯醇质量分数为１．０％、常温下反应５　ｍｉｎ后可得到均匀稳定的球形红色纳米硒颗粒，平均粒径　约３０　ｎｍ。　关键词：纳米硒；聚乙烯醇；表征；模板　中图分类号：ＴＱ１２５．２　文献标识码：Ａ　文章编号：１００６—４９９０（２００６）０７—００１８—０３　Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆ　ｓｅｌｅｎｉｕｍ　ｎａｎｏ—－ｐａｒｔｉｃｌｅｓ　

Ｌｉ　Ｚｈｉｌｉｎ，Ｇｕｏ　Ｈｏｎｇｙｉｎｇ，Ｌｕ　Ｈｏｎｇｋａｉ　（Ｓｃｈｏｏｌ　ｏｆＣｈｅｍｉｓｔｒｙ　ａｎｄ　Ｅｎｖｉｒｏｍｅｎｔａｌ　Ｓｃｉｅｎｃｅ，Ｈｅｂｅｉ　Ｕｎｉｖｅｒｓｉｔｙ，Ｈｅｂｅｉ　Ｂａｏｄｉｎｇ　０７１００２，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｓｅｌｅｎｉｕｍ　ｉｓ　ａ　ｎｅｃｅｓｓａｒｙ　ｍｉｃｒｏ—ｅｌｅｍｅｎｔ　ｆｏｒ　ｈｕｍａｎｂｏｄｙ．Ｗｉｔｈ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｓｃｉｅｎｃｅ　ａｎｄ　ｔｅｃｈｎｏｌｏｇｙ，　ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｓｅｌｅｎｉｕｍ　ｉｓ　ｂｅｃｏｍｉｎｇ　ｉｎｃｒｅａｓｅｌｙ　ｅｘｔｅｎｓｉｖｅ．Ｔｈｅ　ｐｒｅｐａｒａｔｉｏｎ　ｏｆ　ｓｅｌｅｎｉｕｍ　ｎａｎｏｐａｒｔｉｃｌｅ　ｂｙ　ｕｓｉｎｇ　ｐｏｌｙｖｉ“ｙｌ　ａｌ—　ｃｏｈｏｌ　ａｓ　ａ　ｓｏｆｔ　ｔｅｍｐｌａｔｅ　ｉｓ　ｄｅｓｃｒｉｂｅｄ　ａｎｄ　ｉｔｓ　ｐｅｒｆｏｒｍａｎｃｅ　ｉｓ　ｃｈａｒａｃｔｅｒｉｚｅｄ．Ｔｈｅ　ｉｎｆｌｕｅｎｃｅｓ　ｏｆ　ｔｈｅ　ｃｏｎｃｅｎｔｒａｔｉｏｎ　ｏｆ　ｒｅａｃｔａｎｔｓ，　ｒｅａｃｔｉｏｎ　ｔｅｍｐｅｒａｔｕｒｅ　ａｎｄ　ｕｌｔｒａｓｏｎｉｃ　ｉｒｒａｄｉａｔｉｏｎ　ｏｎ　ｔｈｅ　ｓｈａｐｅ　ａｎｄ　ｓｉｚｅ　ｏｆ　ｔｈｅ　ｐｒｏｄｕｃｔ　ａｒｅ　ｓｔｕｄｉｅｄ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｗｈｅｎ　ｔｈｅ　ｃｏｎｃｅｎｔｒａｔｉｏｎ　ｏｆ　Ｈ２　ＳｅＯ３　ａｎｄ　ａｓｃｏｒｂｉｃ　ａｃｉｄ　ｉｎ　ｔｈｅ　ｒｅａｃｔｉｏｎ　ｓｙｓｔｅｍ　ａｒｅ　０．０ｌ　ｍｏＬ／Ｌ　ａｎｄ　０．０７　ｍｏＬ／Ｌ　ｒｅｓｐｅｃｔｉｖｅｌｙ，ｔｈｅ　ｃｏｎ—　ｃｅｎｔｒａｔｉｏｎ　ｏｆ　ｐｏｌｙｖｉｎｙｌ　ａｌｃｏｈｏｌ　ｉｓ　１．０％（ｍａｓｓ）ａｎｄ　ｔｈｅ　ｒｅａｃｔｉｏｎ　ｔｉｍｅ　ｉｓ　５　ｍｉｎ　ａｔ　ｒｏｏｍ　ｔｅｍｐｅｒａｔｕｒｅ，ｔｈｅ　ｕｎｉｆｏｒｍ，ｓｔａｂｌｅ　ｒｅｄ　ｓｐｈｅｒｉｃ　ｓｅｌｅｎｉｕｍ　ｎａｎｏｐａｒｔｉｃｌｅ　ｗｉｔｈ　ａｖｅｒａｇｅ　ｓｉｚｅ　ｏｆ　ａｂｏｕｔ　３０　ｎｍ　ｃａｎ　ｂｅ　ｏｂｔａｉｎｅｄ．　Ｋｅｙ　ｗｏｒｄｓ：ｓｅｌｅｎｉｕｍ　ｎａｎｏ—ｐａｒｔｉｃｌｅ；ｐｏｌｙｖｉｎｙｌ　ａｌｃｏｈｏｌ；ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ；ｔｅｍｐｌａｔｅ　硒是人体必需的微量元素¨Ｊ，具有重要的生理　功能和广泛的药理作用。单质纳米硒是一种良好的　抗氧化剂（自由基清除剂）和免疫调节剂，具有高安　全性和高生物活性的特点，因此引起了人们极大的　兴趣。聚乙烯醇是常用面膜的主要成分，成本低廉，　无毒无害，在化妆品中有着广泛的应用。本实验拟　将以上两种物质复合，不需分离，达到纳米硒在化妆　品中应用的目的　Ｊ。在本实验中，纳米硒被聚乙烯　醇吸附包裹，复合状态良好，而且放置两个月没有沉　淀析出，稳定性能良好。　１　实验部分　１．１反应原理　聚乙烯醇在水溶液中具有较好的溶解能力，由　于其长链分子互相盘旋缠绕，所构成的微环境具有　良好的悬浮、乳化、稳定作用。在纳米硒的制备反应　中，前驱体Ｈ　ＳｅＯ　分散于聚乙烯醇所形成的微环　境中，与随后加入的抗坏血酸发生氧化还原反应：　Ｈ２ＳｅＯ３＋２Ｃ６Ｈ８Ｏ６—　ｓｅ　＋２Ｃ６Ｈ６０６＋３Ｈ２０　生成的单质硒被聚乙烯醇吸附包裹，从而有效阻止　了初始形成的硒粒子问互相聚合、团聚，并可起到减　缓、控制硒粒子生长的作用。实验条件下所得的纳　米硒为红色或橙色。　１．２仪器与试剂　ＵＶ一７５４型分光光度计（上海分析仪器总厂）；　ＧＳＹ电热恒温水浴锅（北京医疗设备厂）；ＫＱ一　２５０Ｂ型超声波清洗器；ＪＥＭ一１００ＳＸ型透射电子显　微镜（日本）。　Ｈ　ＳｅＯ　（化学纯）；抗坏血酸溶液，由抗坏血酸　试剂溶于去离子水制备；聚乙烯醇溶液由粒状聚乙　烯醇溶于去离子水制备。　１．３实验方法　

化学基础实验教学资料 综合化学实验

东北师范大学化学实验中心 1 三草酸合铁(Ⅲ)酸钾的制备、表征

及性质研究

【实验目的】

1．学习三草酸合铁(Ⅲ)酸钾的制备及表征方法。

2．学习配合物的制备、表征到性质研究的全过程。

【知识介绍】

三草酸合铁(Ⅲ)酸钾K

3[Fe(C

2O

4)

3]·3H

2O（分子量491.2）为翠绿

色单斜晶系晶体，易溶于水（0℃时，4.7g/100g水；100℃时，

117.7g/100g水），难溶于乙醇等有机溶剂。110℃下可失去全部结晶

水，230℃时分解，550℃时的分解产物为Fe

2O

3和K

2CO

3。

三草酸合铁(Ⅲ)酸钾的制备方法较多，常用硫酸亚铁铵与草酸反

应制得草酸亚铁，然后在草酸钾溶液中用双氧水氧化草酸亚铁，得到

三草酸合铁(Ⅲ)酸钾，这个路线制备的产品质量较好，但实验步骤多。

本实验以三氯化铁为起始原料，在一定条件下直接与草酸钾反应

制备三草酸合铁(Ⅲ)酸钾，过程比较简单，易操作，产品经过重结晶

后，纯度较高。主要反应式如下：

FeCl

3 + 3K

2C

2O

4 + 3H

2O = K

3[Fe(C

2O

4)

3] ·3H

2O + 3KCl

测定三草酸合铁(Ⅲ)酸钾的各组分含量时，铁含量可选用磺基水

杨酸比色法、高锰酸钾滴定法以及原子吸收分光光度法来确定；钾含

量可采用原子吸收分光光度法、离子选择电极法及四苯硼钠重量分析

化学基础实验教学资料 综合化学实验

东北师范大学化学实验中心 2 来测定，本实验选用四苯硼钠法；草酸根含量由高锰酸钾氧化还原滴

定法测定；结晶水含量由热重分析法确定。

通过电导法可确定配离子的电荷数，进一步确定配合物的组成及

在溶液中的状态。

三草酸合铁(Ⅲ)酸钾对光敏感，易发生光化学反应，见光分解变

为黄色：

2K

3[Fe(C

2O

4)

3]= 2FeC

2O

4(淡黄色)+3K

2C

2O

4+2CO

2

光化学反应是指在紫外光、可见光作用下发生的化学反应，也就

是说光化学反应是由物质分子吸收光子后所引发的化学反应。分子吸

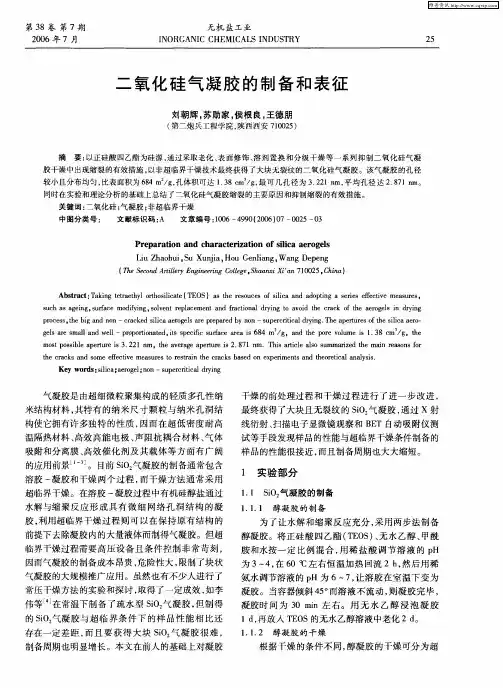

第３８卷第７期　２００６年７月　无机盐工业　ＩＮ０ＲＧＡＮＩＣ　ＣＨＥＭＩＣＡＬＳ　ＩＮＤＵＳＴＲＹ　２５　

二氧化硅气凝胶的制备和表征　

刘朝辉，苏勋家。侯根良。王德朋　（第二炮兵工程学院，陕西西安７１００２５）　

摘要：以正硅酸四乙酯为硅源，通过采取老化、表面修饰、溶剂置换和分级干燥等一系列抑制二氧化硅气凝　胶干燥中出现缩裂的有效措施，以非超临界干燥技术最终获得了大块无裂纹的二氧化硅气凝胶。该气凝胶的孔径　较小且分布均匀，比表面积为６８４　ｍ　／ｇ，孑Ｌ体积可达１．３８　ａｍ　／ｇ，最可几孑Ｌ径为３．２２１　ｎｒｆｌ，平均孑Ｌ径达２．８７１　ｎｒｆｌ。　同时在实验和理论分析的基础上总结了二氧化硅气凝胶缩裂的主要原因和抑制缩裂的有效措施。　关键词：二氧化硅；气凝胶；非超临界干燥　中图分类号：　文献标识码：Ａ　文章编号：１００６—４９９０（２００６）０７—００２５—０３　

Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆ　ｓｉｌｉｃａ　ａｅｒｏｇｄｓ　

Ｌｉｕ　Ｚｈａｏｈｕｉ。Ｓｕ　Ｘｕｎｊｉａ。Ｈｏｕ　Ｇｅｎｌｉａｎｇ。Ｗａｎｇ　Ｄｅｐｅｎｇ　（Ｔｈｅ　Ｓｅｃｏｎｄ　Ａｒｔｉｌｌｅｒｙ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｃｏｌｌｅｇｅ。Ｓｈａａｎｘｉ　Ｘｉ　ａｎ　７１００２５。Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔａｋｉｎｇ　ｔｅｔｒａｅｔｈｙｌ　ｏｒｔｈｏｓｉｌｉｃａｔｅ（ＴＥＯＳ）ａｓ　ｔｈｅ　ｒｅｓｏｕｃｅｓ　ｏｆ　ｓｉｌｉｃａ　ａｎｄ　ａｄｏｐｔｉｎｇ　ａ　ｓｅｒｉｅｓ　ｅｆｅｃｔｉｖｅ　ｍｅａｓｕｒｅｓ。　ｓｕｃｈ　ａｓ　ａｇｅｉｎｇ，ｓｕｒｆａｃｅ　ｍｏｄｉｆｙｉｎｇ，ｓｏｌｖｅｎｔ　ｒｅｐｌａｃｅｍｅｎｔ　ａｎｄ　ｆｒａｃｔｉｏｎａｌ　ｄｒｙｉｎｇ　ｔｏ　ａｖｏｉｄ　ｔｈｅ　ｃｒａｃｋ　ｏｆ　ｔｈｅ　ａｅｒｏｇｅｌｓ　ｉｎ　ｄｒｙｉｎｇ　ｐｒｏｃｅｓｓ。ｔｈｅ　ｂｉｇ　ａｎｄ　ｎｏｎ—ｃｒａｃｋｅｄ　ｓｉｌｉｃａ　ａｅｒｏｇｅｌｓ　ａｒｅ　ｐｒｅｐａｒｅｄ　ｂｙ　ｎｏｎ—ｓｕｐｅｒｃｒｉｔｉｃａｌ　ｄｒｙｉｎｇ．Ｔｈｅ　ａｐｅｒｔｕｒｅｓ　ｏｆ　ｔｈｅ　ｓｉｌｉｃａ　ａｅｒｏ—　ｇｅｌｓ　ａｒｅ　ｓｍａｌｌ　ａｎｄ　ｗｅｌｌ—ｐｒｏｐｏｒｔｉｏｎａｔｅｄ。ｉｔｓ　ｓｐｅｃｉｆｉｃ　ｓｕｒｆａｃｅ　ａｒｅａ　ｉｓ　６８４　ｍ　／ｇ。ａｎｄ　ｔｈｅ　ｐｏｒｅ　ｖｏｌｕｍｅ　ｉｓ　１．３８　ａｍ　／ｇ。ｔｈｅ　ｍｏｓｔ　ｐｏｓｓｉｂｌｅ　ａｐｅｒｔｕｒｅ　ｉｓ　３．２２１　ａｍ。ｔｈｅ　ａｖｅｒａｇｅ　ａｐｅｒｔｕｒｅ　ｉｓ　２．８７１　ａｍ．Ｔｈｉｓ　ａｒｔｉｃｌｅ　ａｌｓｏ　ｓｕｍｍａｒｉｚｅｄ　ｔｈｅ　ｍａｉｎ　ｒｅａｓｏｎｓ　ｆｏｒ　ｔｈｅ　ｃｒａｃｋｓ　ａｎｄ　ｓｏｍｅ　ｅｆｆｅｃｔｉｖｅ　ｍｅａｓｕｒｅｓ　ｔｏ　ｒｅｓｔｒａｉｎ　ｔｈｅ　ｃｒａｃｋｓ　ｂａｓｅｄ　ｏｎ　ｅｘｐｅｒｉｍｅｎｔｓ　ａｎｄ　ｔｈｅｏｒｅｔｉｃａｌ　ａｎａｌｙｓｉｓ．　Ｋｅｙ　ｗｏｒｄｓ：ｓｉｌｉｃａ；ａｅｒｏｇｅｌ；ｎｏｎ—ｓｕｐｅｒｃｒｉｔｉｃａｌ　ｄｒｙｉｎｇ
