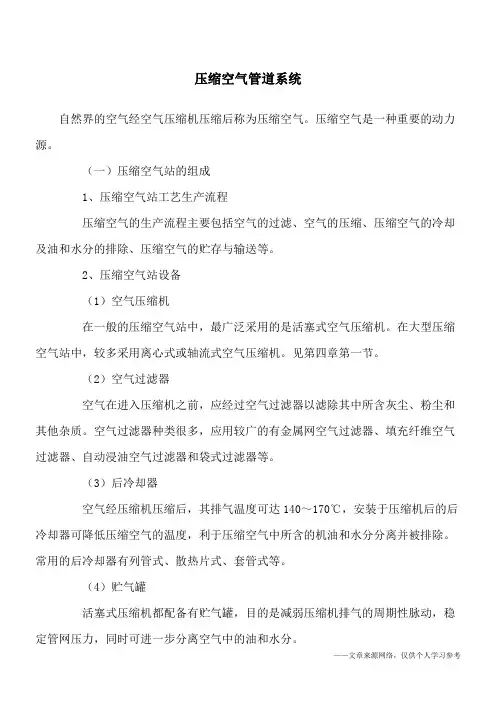

——文章来源网络，仅供个人学习参考 压缩空气管道系统
自然界的空气经空气压缩机压缩后称为压缩空气。压缩空气是一种重要的动力源。
（一）压缩空气站的组成
1、压缩空气站工艺生产流程
压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2、压缩空气站设备
（1）空气压缩机
在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。见第四章第一节。
（2）空气过滤器
空气在进入压缩机之前，应经过空气过滤器以滤除其中所含灰尘、粉尘和其他杂质。空气过滤器种类很多，应用较广的有金属网空气过滤器、填充纤维空气过滤器、自动浸油空气过滤器和袋式过滤器等。
（3）后冷却器
空气经压缩机压缩后，其排气温度可达140～170℃，安装于压缩机后的后冷却器可降低压缩空气的温度，利于压缩空气中所含的机油和水分分离并被排除。常用的后冷却器有列管式、散热片式、套管式等。
（4）贮气罐
活塞式压缩机都配备有贮气罐，目的是减弱压缩机排气的周期性脉动，稳定管网压力，同时可进一步分离空气中的油和水分。
——文章来源网络，仅供个人学习参考 贮气罐分立式和卧式两种，通常立式的用得较多，其高度为直径的2～3倍，容积约为压缩机每分钟生产能力换算成压缩后气体的体积。
（5）油水分离器
油水分离器的作用是分离压缩空气中的油和水分，使压缩空气得到初步净化。油水分离器常用的有环形回转式、撞击折回式和离心旋转式三种结构形式。
（6）空气干燥器
空气干燥器的作用是进一步除去压缩空气中的水分，满足某些要求供给干燥压缩空气的用户。目前常用的压缩空气干燥方法有吸附法和冷冻法。
3、压缩空气站管路系统
压缩空气站的管路系统为：空气管路、冷却水管路、油水吹除管路、负荷调节管路以及放散管路等。
技 术 规 格 书 项目号：
文件号：SPC-0002仪01
CADD号：SPC-0002仪01-000.DOC
设计阶段：施工图
日期：2012.03.11
第 1 页 共 8 页 0版
编 制 校 对 审 核 审 定 项目负责人
空气压缩系统
技术规格书
技 术 规 格 书 项目号：
文件号：SPC-0002仪01
CADD号：SPC-0002仪01-000.DOC
设计阶段：施工图
日期：2012.03.11
第 2 页 共 8 页 0版
目 录
1.0 工程概况和要求 ........................................................................................................................... 3
2.0 标准和规范 ................................................................................................................................... 3
3.0 供货范围 ....................................................................................................................................... 4
4.0 环境条件 ....................................................................................................................................... 5
压缩空气管道安装
页脚内容1

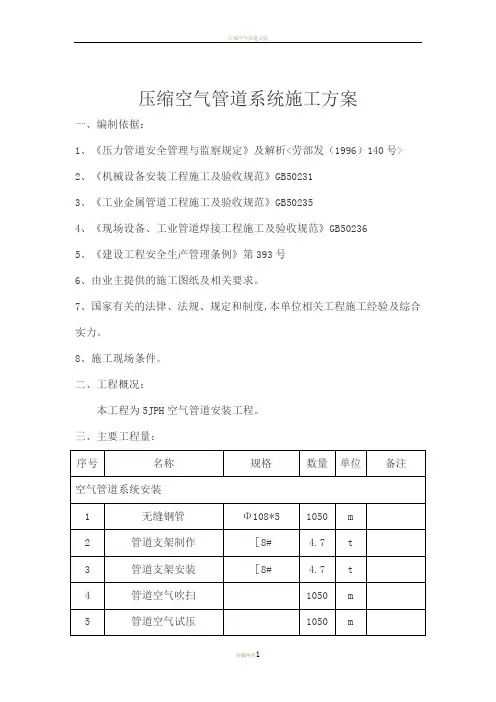

压缩空气管道系统施工方案
一、编制依据：
1、《压力管道安全管理与监察规定》及解析
2、《机械设备安装工程施工及验收规范》GB50231
3、《工业金属管道工程施工及验收规范》GB50235
4、《现场设备、工业管道焊接工程施工及验收规范》GB50236
5、《建设工程安全生产管理条例》第393号
6、由业主提供的施工图纸及相关要求。
7、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。
8、施工现场条件。
二、工程概况：
本工程为5JPH空气管道安装工程。
三、主要工程量：
序号 名称 规格 数量 单位 备注
空气管道系统安装
1 无缝钢管 Φ108*5 1050 m
2 管道支架制作 ［8# 4.7 t
3 管道支架安装 ［8# 4.7 t
4 管道空气吹扫 1050 m
5 管道空气试压 1050 m 压缩空气管道安装
页脚内容2 6 管道人工除锈 345 m2
7 管道刷防锈漆二遍 345 m2
8 管道刷调和漆二遍 345 m2
9 管道支架人工除锈 4700 kg
10 管道支架刷防锈漆二遍 4700 kg
11 管道支架刷调和漆二遍 4700 kg
12 法兰截止阀安装 DN100 2 个
13 管件安装 Φ108*5 60 个
14 管道检测 1050 m
四、组织机构、施工部署：
1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程，直至达到100%的质量合格目标。
2、质量目标：保证工程质量全部合格。
工期目标：按合同工期完成全部建设施工任务。
现场管理目标：严格施工现场管理，杜绝重大安全事故，不发生火灾。
3、劳动力安排
压缩空气管道安装
页脚内容3 工种 焊工 电工 管工 起重工 力工 钳工
人数 3 1 3 2 3 2
龙源期刊网

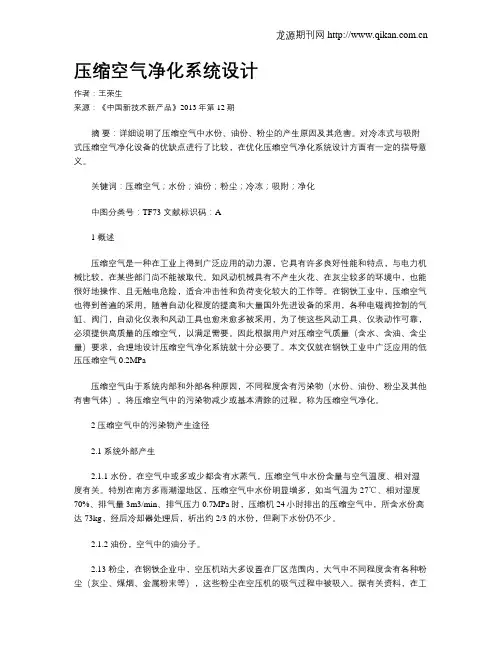

压缩空气净化系统设计
作者：王荣生
来源：《中国新技术新产品》2013年第12期
摘 要：详细说明了压缩空气中水份、油份、粉尘的产生原因及其危害。对冷冻式与吸附式压缩空气净化设备的优缺点进行了比较，在优化压缩空气净化系统设计方面有一定的指导意义。
关键词：压缩空气；水份；油份；粉尘；冷冻；吸附；净化
中图分类号：TF73 文献标识码：A
1 概述
压缩空气是一种在工业上得到广泛应用的动力源，它具有许多良好性能和特点，与电力机械比较，在某些部门尚不能被取代。如风动机械具有不产生火花、在灰尘较多的环境中，也能很好地操作、且无触电危险，适合冲击性和负荷变化较大的工作等。在钢铁工业中，压缩空气也得到普遍的采用，随着自动化程度的提高和大量国外先进设备的采用，各种电磁阀控制的气缸、阀门，自动化仪表和风动工具也愈来愈多被采用，为了使这些风动工具、仪表动作可靠，必须提供高质量的压缩空气，以满足需要。因此根据用户对压缩空气质量（含水、含油、含尘量）要求，合理地设计压缩空气净化系统就十分必要了。本文仅就在钢铁工业中广泛应用的低压压缩空气0.2MPa
压缩空气由于系统内部和外部各种原因，不同程度含有污染物（水份、油份、粉尘及其他有害气体）。将压缩空气中的污染物减少或基本清除的过程，称为压缩空气净化。
2 压缩空气中的污染物产生途径
2.1 系统外部产生
2.1.1 水份，在空气中或多或少都含有水蒸气，压缩空气中水份含量与空气温度、相对湿度有关。特别在南方多雨潮湿地区，压缩空气中水份明显增多，如当气温为27℃、相对湿度70%、排气量3m3/min、排气压力0.7MPa时，压缩机24小时排出的压缩空气中，所含水份高达73kg，经后冷却器处理后，析出约2/3的水份，但剩下水份仍不少。
