二级圆柱齿轮减速器课程设计

  • 格式：doc
  • 大小：12.75 KB
  • 文档页数：2

- 1 - 二级圆柱齿轮减速器课程设计

二级圆柱齿轮减速器课程设计

一、项目内容

本课程设计主要完成二级圆柱齿轮减速器的设计、制作、安装和调试，包括：1. 对减速器的总体设计工作；2. 部件的材料选择、主要尺寸计算、图纸绘制；3. 各部件的加工；4. 各部件的安装；5. 性能测试和调整；6. 设备的试验；7. 论文写作。

二、材料准备

减速器的零件材料有：铁芯、齿轮、销轴、衬套等，主要采用45#和20CrMnTi钢，齿面、里面渗碳处理，齿轮面精加工，表面抛光处理。

三、工艺工具准备

1. 切削工具：定心器、拉刀、锯片、钢钢、铣刀、直刀、右切磨刀等。

2. 测量工具：卡尺、测微器、游标卡尺，表面粗糙度计，角度仪等。

四、实施步骤

1. 设计阶段

（1）完成减速器的总体设计，确定减速器的主要参数；

（2）根据减速器主要参数，计算减速器各部件的尺寸和主要参数；

（3）根据计算的尺寸和参数，绘制减速器零部件的图纸。 - 2 - 2. 加工阶段

（1）根据图纸，采用型铣、削齿、磨齿等工艺，加工减速器的各个部件；

（2）安装减速器各部件，将各部件安装在减速器的机械总成上；

（3）对减速器各部件进行检验，保证减速器的尺寸和位置正确；

（4）完成减速器的装配及性能测试。

3. 试验阶段

（1）进行减速器试验，检验减速器各项性能指标；

（2）分析减速器的试验结果，对减速器的性能进行分析；

（3）根据试验结果对减速器的设计进行优化。

4. 总结报告阶段

（1）根据实际情况，总结减速器的设计、制造、安装、调试和试验等过程；

（2）根据试验结果，总结减速器的性能特点，并提出优化建议；

（3）完成课程设计报告；

（4）在课程答辩中做出充分的阐述与解释。

合集下载

二级圆锥-圆柱齿轮减速器课程设计

二级圆锥-圆柱齿轮减速器课程设计

设计计算及说明 结果

一、设计任务书

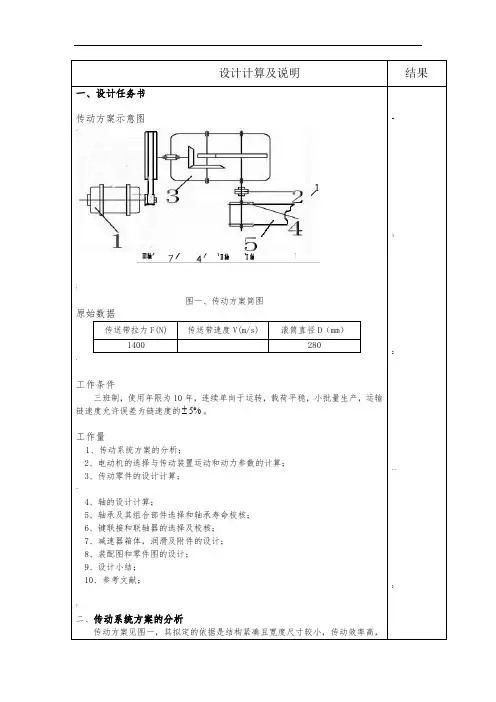

传动方案示意图

：

图一、传动方案简图

原始数据

传送带拉力F(N) 传送带速度V(m/s) 滚筒直径D（mm）

1400 280

。

工作条件

三班制，使用年限为10年，连续单向于运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的%5。

工作量

1、传动系统方案的分析；

2、电动机的选择与传动装置运动和动力参数的计算；

3、传动零件的设计计算；

…

4、轴的设计计算；

5、轴承及其组合部件选择和轴承寿命校核；

6、键联接和联轴器的选择及校核；

7、减速器箱体，润滑及附件的设计；

8、装配图和零件图的设计；

9、设计小结；

10、参考文献；

?

二、传动系统方案的分析

传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，

-

》

]

…

}

ωωα34适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。其减速器的传动比为8-15，用于输入轴于输出轴相交而传动比较大的传动。

三、电动机的选择与传动装置运动和动力参数的计算

设计计算及说明

结果

《

电动机的选择

1、电动机类型选择：选择电动机的类型为三相异步电动机，额定电压交流380V。

2、电动机容量选择：

（1）工作机所需功率wP=FV/1000

F-工作机阻力

v-工作机线速度

-工作机效率可取

(2) 电动机输出功率dP

【

考虑传动装置的功率损耗，电动机的输出功率为

dP=wP/α

为从电动机到工作机主动轴之间的总效率，即

二级圆柱齿轮减速器课程设计

二级圆柱齿轮减速器课程设计

攀枝花学院本科课程设计

带式运输机传动装置的二级

圆柱齿轮减速器设计

学生姓名：

学生学号：

院（系）：

年级专业：

指导教师：

助理指导教师：

二〇一一年一月

题目名称

评分项目 分值 得分 评价内涵

工作

表现

20% 01 学习态度 6 遵守各项纪律，工作刻苦努力，具有良好的科学工作态度。

02 科学实践、调研 7 通过实验、试验、查阅文献、深入生产实践等渠道获取与课程设计有关的材料。

03 课题工作量 7 按期圆满完成规定的任务，工作量饱满。

能力

水平

35% 04 综合运用知识的能力 10 能运用所学知识和技能去发现与解决实际问题，能正确处理实验数据，能对课题进行理论分析，得出有价值的结论。

05 应用文献的能力 5 能独立查阅相关文献和从事其他调研；能提出并较好地论述课题的实施方案；有收集、加工各种信息及获取新知识的能力。

06 设计（实验）能力，方案的设计能力 5 能正确设计实验方案，独立进行装置安装、调试、操作等实验工作，数据正确、可靠；研究思路清晰、完整。

07 计算及计算机应用能力 5 具有较强的数据运算与处理能力；能运用计算机进行资料搜集、加工、处理和辅助设计等。

08 对计算或实验结果的分析能力（综合分析能力、技术经济分析能力） 10 具有较强的数据收集、分析、处理、综合的能力。

成果

质量

45% 09 插图（或图纸）质量、篇幅、设计（论文）规范化程度 5 符合本专业相关规范或规定要求；规范化符合本文件第五条要求。

二级圆锥-圆柱齿轮减速器 课程设计

二级圆锥-圆柱齿轮减速器 课程设计

机械设计课程设计：二级圆锥-圆柱齿轮减速器设计

1 设计计算及说明 结果

一、设计任务书

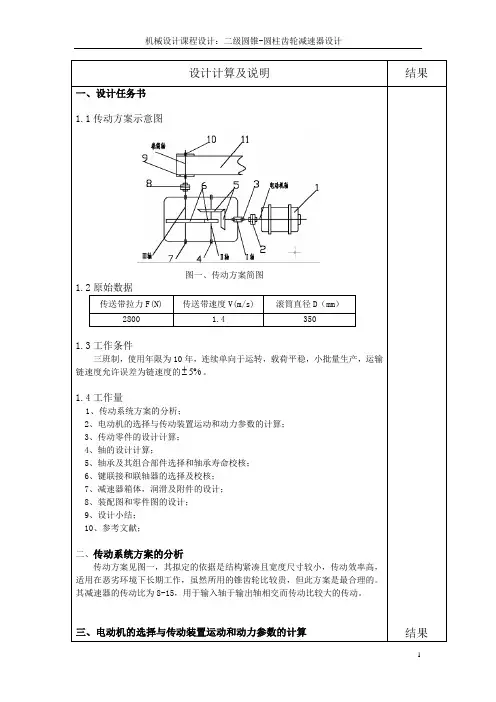

1.1传动方案示意图

图一、传动方案简图

1.2原始数据

传送带拉力F(N) 传送带速度V(m/s) 滚筒直径D（mm）

2800 1.4 350

1.3工作条件

三班制，使用年限为10年，连续单向于运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的%5。

1.4工作量

1、传动系统方案的分析；

2、电动机的选择与传动装置运动和动力参数的计算；

3、传动零件的设计计算；

4、轴的设计计算；

5、轴承及其组合部件选择和轴承寿命校核；

6、键联接和联轴器的选择及校核；

7、减速器箱体，润滑及附件的设计；

8、装配图和零件图的设计；

9、设计小结；

10、参考文献；

二、传动系统方案的分析

传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。其减速器的传动比为8-15，用于输入轴于输出轴相交而传动比较大的传动。

三、电动机的选择与传动装置运动和动力参数的计算

结果 机械设计课程设计：二级圆锥-圆柱齿轮减速器设计

2 ωωα34 设计计算及说明

3.1 电动机的选择

1、电动机类型选择：选择电动机的类型为三相异步电动机，额定电压交流380V。

2、电动机容量选择：

（1）工作机所需功率wP=FV/1000

F-工作机阻力

v-工作机线速度

-工作机效率可取0.96

二级圆锥圆柱齿轮减速器课程设计

二级圆锥圆柱齿轮减速器课程设计

一、 电动机的选择

1．所需功率

4000510001000FvPwkw （1-1）

2．输出功率

wdPP （1-2）

传动装置的总效率：

3212345 （1-3）

式中，12345,,,,为从电动机至圈筒之间个传动机构和轴承的效率，由表2-4查得： 滚动轴承1=0.99，弹性联轴器2=0.99，圆锥齿轮传动3=0.95，圆柱齿轮传动4=0.97，圈筒滑动轴承5=0.96，则

320.990.990.950.970.960.84

3．电动机的额定功率

由第十二章表选取电动机功率：

55.950.84wdPPkw

4．电动机的转速

为了便于选择电动机的转速，先选择电动机转速的可选范围。由表2-1查得，圆锥齿轮传动'12~3i，圆柱齿轮传动'23~5i，则

'''12dwinii （1-4）

而

60100060100085/minwvnrD

因此：

'85(2~3)(3~6)510~1530/mindnr

可见同步转速为750r/min，1000r/min，1500r/min的电动机都符合要求。这里初选同步转速分别为1000r/min，1500r/min的两种电动机进行比较，如表1-1。

表1-1：

方案 电动机型号 额定功率（kw） 电动机转速（r/min） 电动机质量（kg） 总传动比

同步 满载

1 Y132M-4 7.5 1500 1440 68 16.94
