彩色电视机原理

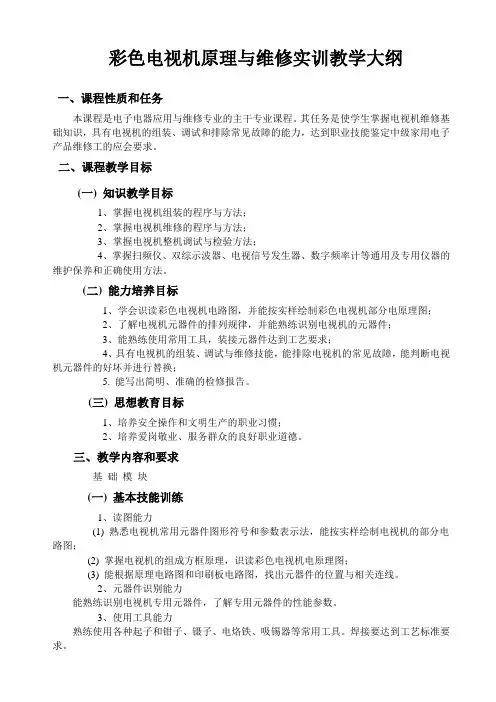

彩色电视机原理与维修实训教学大纲

一、课程性质和任务

本课程是电子电器应用与维修专业的主干专业课程。其任务是使学生掌握电视机维修基础知识，具有电视机的组装、调试和排除常见故障的能力，达到职业技能鉴定中级家用电子产品维修工的应会要求。

二、课程教学目标

(一) 知识教学目标

1、掌握电视机组装的程序与方法；

2、掌握电视机维修的程序与方法；

3、掌握电视机整机调试与检验方法；

4、掌握扫频仪、双综示波器、电视信号发生器、数字频率计等通用及专用仪器的维护保养和正确使用方法。

(二) 能力培养目标

1、学会识读彩色电视机电路图，并能按实样绘制彩色电视机部分电原理图；

2、了解电视机元器件的排列规律，并能熟练识别电视机的元器件；

3、能熟练使用常用工具，装接元器件达到工艺要求；

4、具有电视机的组装、调试与维修技能，能排除电视机的常见故障，能判断电视机元器件的好坏并进行替换；

5. 能写出简明、准确的检修报告。

(三) 思想教育目标

1、培养安全操作和文明生产的职业习惯；

2、培养爱岗敬业、服务群众的良好职业道德。

三、教学内容和要求

基 础 模 块

(一) 基本技能训练

1、读图能力

(1) 熟悉电视机常用元器件图形符号和参数表示法，能按实样绘制电视机的部分电路图；

(2) 掌握电视机的组成方框原理，识读彩色电视机电原理图；

(3) 能根据原理电路图和印刷板电路图，找出元器件的位置与相关连线。

2、元器件识别能力

能熟练识别电视机专用元器件，了解专用元器件的性能参数。

《彩色电视机原理与维修技术》课程标准

荆门职教集团 张道平 QQ：

一、课程的性质和任务

本课程是电子电器应用与维修专业的主干专业课程。其任务是使学生掌握电视机维修的基础知识和检修方法，具备基本维修技能，并为学习其他视频设备打下基础。

二、课程教学目标

(一)知识教学目标

1、了解电视信号的产生，掌握全电视信号FBAS的组成，理解NTSC和PAL编码制；

2、了解广播电视信号的传播方式和特点；

3、掌握黑白、彩色电视机的整机方框结构及信号流程；

4、掌握电视机各主要单元电路的组成，理解其基本的工作原理；

5、了解电视机中各专用元器件的基本结构及基本工作原理；

6、熟悉近期国产典型机的主要集成电路及其功能；了解这些典型机内部应用的新器件、新工艺、新技术；

7、了解电视技术的新成果、新动向；

8、了解数字电视信号的广播链路及数字电视接收机的特点。

(二)能力培养目标

1、掌握电视机的基本电路方框结构及近期国产机型的机芯分类方法，能说出近期国产典型机的集成电路型号，正确识读其电原理图和印制板图；

2、掌握典型机各单元电路的基本结构，了解集成电路内部方框及外围元件的功能。熟悉各部分电路的关键检测点及典型检测数据，学会正确使用电视机维修中的常用检测仪器，了解规范化的操作要求，能对测试的波形、曲线、数据等进行正确分析，做出正确与否的判断；

3、能应用所学的基础知识识读黑白、彩色典型机的电原理图，说明常见故障现象与单元电路的大体关系；

4、熟悉电视机常见故障的现象、特点，掌握正确的检测程序和基本的检修方法，并能对修复的电视机进行必要的调试。

(三)思想教育目标

1、培养爱岗敬业、诚实守信、服务于群众的良好职业道德；

2、强化安全意识、质量意识、养成规范化操作的职业习惯。

3. 树立“文明生产，安全第一”的职业意识，掌握本专业所需要的基本知识，具有一定的分析问题、解决问题的能力，具有一定的创业精神的初、中级水平人才。

1 04—05学年度第二学期《彩色电视机原理与维修》期末试卷

A卷 （03电子）

班别： 姓名： 学号： 成绩：

一、填空题；

1、彩色的三要素是 、 和 。

2、标准彩条信号的八条彩条从左到右应是 。

3、NTSC制的彩色副载波频率约为 。

4、彩色显像管依靠改变三个 来控制三束电流的大小。

5、色度通道利用 从彩色全电视信号中选出色度信号。

6、基色矩阵的作用是 和 产生三基色信号。

7、单色电源，其颜色由单色电 决定。

8、频谱间置是把 信号插入到亮度信号的空隙中去。

9、PAL制副载波的频率为 。

10、彩色矢量图中，每种彩色的 代表着这种彩色的色调。

二、选择题

1、PAL制是逐行倒相的平衡调幅制，其逐行倒相的信号是（ ）

A、亮度信号 B、Fu信号 C、彩色全电视信号 D、Fv信号

2、PAL开关的作用是使（ ）逐行倒相

A、+900的副载波 B、00的副载波

C、+1350的色同步信号 D、Fv信号

3、所谓正交平衡调幅是指两个色差信号分别对（ ）副载波进行平衡调幅。

A、同频同相 B、同频反相

C、频率相同，相位差为900 D、频率不同，相位差为900

一、选择题

1、我国电视采用的扫描方式是( D )。

A、逐场扫描 B、隔场扫描 C、逐行扫描 D、隔行扫描

2、所谓“隔行扫描”是指（ A ）

A、一帧图像由两场扫描完成 B、一场图像由两帧扫描完成

C、一行传送图像、下一行不传送图像 D、一行传送Y信号，下一行传送C信号

3、在PAL－I 制中，场频和行频分别是（ A ）

A、50Hz/15625Hz B、60Hz/15625Hz

C、50Hz/15730Hz D、60Hz/15730Hz

4、图像信号中的高频代表（ B ）

A、大面积背景 B、图像细节

C、图像中的彩色部分 D、图像中的明亮部分

5、视频信号中的消隐信号应与( D )一样高。

A、同步电平 B、白电平 C、灰电平 D、黑电平

6、行扫描正程传送的信号有（ A、B ）

A、Y信号 B、C信号 C、色同步信号

D、复合同步信号与复合消隐信号

7、全电视信号中，幅度最高的是（ C ）

A、图像中的白电平 B、图像中的黑电平 C、 同步头 D、消隐电平

8、行扫描逆程传送的信号有（ C、D ）

A、Y信号 B、C信号 C、色同步信号

D、复合同步信号与复合消隐信号

9、兼容制彩色电视广播中传送的三个信号是（ C ）

A、R/G/B B、R-Y/B-Y/G-Y C、Y/R-Y/B-Y D、Y/R-Y/G-Y

10、由等量红、绿、蓝三个基色两两相加混色所形成的彩色分别是( B )。

A、黄、白、青 B、紫、黄、青
