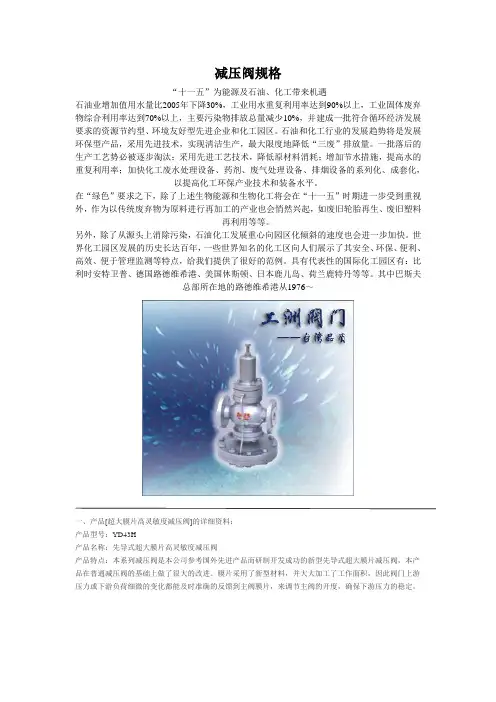

减压阀规格

“十一五”为能源及石油、化工带来机遇

石油业增加值用水量比2005年下降30%，工业用水重复利用率达到90%以上，工业固体废弃物综合利用率达到70%以上，主要污染物排放总量减少10%，并建成一批符合循环经济发展要求的资源节约型、环境友好型先进企业和化工园区。石油和化工行业的发展趋势将是发展环保型产品，采用先进技术，实现清洁生产，最大限度地降低“三废”排放量。一批落后的生产工艺势必被逐步淘汰；采用先进工艺技术，降低原材料消耗；增加节水措施，提高水的重复利用率；加快化工废水处理设备、药剂、废气处理设备、排烟设备的系列化、成套化，以提高化工环保产业技术和装备水平。

在“绿色”要求之下，除了上述生物能源和生物化工将会在“十一五”时期进一步受到重视外，作为以传统废弃物为原料进行再加工的产业也会悄然兴起，如废旧轮胎再生、废旧塑料再利用等等。

另外，除了从源头上消除污染，石油化工发展重心向园区化倾斜的速度也会进一步加快。世界化工园区发展的历史长达百年，一些世界知名的化工区向人们展示了其安全、环保、便利、高效、便于管理监测等特点，给我们提供了很好的范例。具有代表性的国际化工园区有：比利时安特卫普、德国路德维希港、美国休斯顿、日本鹿儿岛、荷兰鹿特丹等等。其中巴斯夫总部所在地的路德维希港从1976～

一、产品[超大膜片高灵敏度减压阀]的详细资料：

产品型号：YD43H

产品名称：先导式超大膜片高灵敏度减压阀

产品特点：本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。

二、主要技术参数和性能指标：

公称压力(Mpa) 2.5

壳体试验压力(Mpa)* 3.75

密封试验压力(Mpa) 2.5

最高进口压力(Mpa) 2.5

出口压力范围(Mpa) 0.02-1.6

压力特性偏差(Mpa)△P2P GB12244-1989

流量特性偏差(Mpa)P2G GB12244-1989

渗漏量 GB12245-1989

*：壳体试验不包括膜片、阀盖。

三、主要零件材料：

零件名称零件材料

阀体阀盖 WCB

阀座 2Cr13

阀瓣 2Cr13

阀杆 2Cr13

膜片 1Cr18Ni9Ti

调节弹簧 60Si2Mn

四、流量系数(Cv)：

15 20 25 32 40 50

Cv 2.9 5.3 8.6 11.6 16.5 29.1

五、工洲牌YD43H高灵敏度减压阀连接尺寸：

DN L H1 H D

15 147 235 145 207

20 154 235 145 207

25 160 235 145 207

32 180 250 160 220

40 16 250 160 220

50 230 270 180 220

一、产品[先导活塞蒸汽减压阀]的详细资料：

产品型号：Y43H/Y型

产品名称：先导活塞蒸汽减压阀

产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，超减压稳压作用。

二、主要技术参数和性能指标：

公称压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0

壳化试验压力（MPa） 2.4 3.75 6.0 9.6 15.0 24

密封试验压力1.6 2.5 4.0 6.4 10.0 16.0 （MPa）

最高进口压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0

出口压力范围（MPa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45

压力特性偏差（MPa）△P2P GB12246-1989

流量特性偏差（MPa）△P2G GB12246-1989

最小压差（MPa） 0.15 0.15 0.2 0.4 0.8 1.0

渗漏量 GB12245-1989

*.壳体试验不包括膜片、顶盖。

三、流量系数(Cv)：

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500

Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570

780 1020 1500

四、主要零件材料：

零件名称零件材料

阀体阀盖底盖 WCB

阀座阀盘 2Cr13

缸套 2Cr13/铜合金

活塞合金铸铁

导阀座导阀杆 2Cr13

主阀弹簧 1Cr18Ni9Ti

导阀主弹簧 50CrVA

调节弹簧 60Si12Mn

五、工洲牌Y43H蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm

公称通径

DN 外形尺寸

L H Hl 1.6/2.5MPa 4.0MPa

15 160 180 295 90

20 160 180 330 98

25 180 200 330 110

32 200 220 330 110

40 220 240 345 125

50 250 270 345 125 65 280 300 350 130

80 310 330 385 160

100 350 380 385 170

125 400 450 400 200

150 450 500 415 210

200 500 550 475 240

250 650 525 290

300 800 580 335

350 850 620 375

400 900 660 405

450 900 730 455

500 950 750 465

六、连接形式：

法兰式：RF MF RJ

执行标准：JB79 GB9113 ANSI B16.5

七、工洲牌Y43H蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm

公称通径

DN 外形尺寸

H Hl 6.4MPa 10.0/16.0MPa

15 180 180 305 105

20 180 200 340 105

25 200 220 340 120

32 220 230 340 120

40 240 240 355 135

50 270 300 355 135

65 300 340 360 140

80 330 360 395 17

100 380 400 185

125 450 415 215

150 500 430 225

200 550 495 260

250 650 545 310

300 800 600 355

350 850 640 395

400 900 690 435

500 950 - 780 495

一、产品[先导活塞式气体减压阀]的详细资料：

产品型号：YK43X/F/Y型

产品名称：先导活塞式气体减压阀

产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

二、主要技术参数和性能指标：

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0

壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24

密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0

最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0

出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5

压力特性偏差(Mpa)△P2P GB12246-1989

流量特性偏差(Mpa)P2G GB12246-1989

最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0

渗漏量 X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989

*：壳体试验不包括膜片、顶盖

三、流量系数(Cv)：

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500

Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

四、主要零件材料：

零件名称零件材料

阀体阀盖底盖 WCB/FCB*

阀座阀盘 2Cr13/304*

缸套 2Cr13/25(镀硬铬)/304*

活塞 2Cr13/铜合金/铜合金*

活塞环合金铸铁/对位聚苯*

导阀座导阀杆 2Cr13/304*

膜片 1Cr18Ni9Ti

主阀导阀弹簧 50CrVA

减压阀、单向减压阀-减压阀、单向减压阀型号总揽表

液压阀门>>减压阀>>减压阀、单向减压阀型号总揽表

产品名称：减压阀、单向减压阀型号总揽表

产品型号：

产品口径： DN10-32

产品压力： 25.0MPa

产品材质：铸铁、铸钢、不锈钢等

产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息

减压阀 RG-03

减压阀 RG-06

减压阀 RG-10 减压阀 RT-03

减压阀 RT-06

减压阀 RT-10 单向减压阀 RCG-03

单向减压阀 RCG-06

单向减压阀 RCG-10 单向减压阀 RCT-03

单向减压阀 RCT-06

单向减压阀 RCT-10

减压阀、单向减压阀

R(C)T、R(C)G系列

减压阀、单向减压阀特点

1、减压阀用来设定低于主回路的液压回路压力，控制口可进行遥控控制。

2、带单向伐的减压阀可使油流反向自由流动。

3、安装尺寸符合ISO 5781标准。

减压阀、单向减压阀型号说明

RC G -03 B

系列号码安装型式规格压力调整范围MPa

R：减压阀

RC：单向减压阀 G-板式

T-管式 03：10通径（3/8"）

06：25通径（3/4"）

10：32通径（11/4"）请参照规格表

减压阀、单向减压阀规格表

型号最高使用压力

MPa 压力调整范围

MPa 最大流量

ℓ/min 泄漏量

ℓ/min 重量Kg

板式管式板式管式

RG-03 RT-03

25 B：0.5-7

世界各国减压阀规格及图片

世界各国减压阀规格及图片2015-09.11

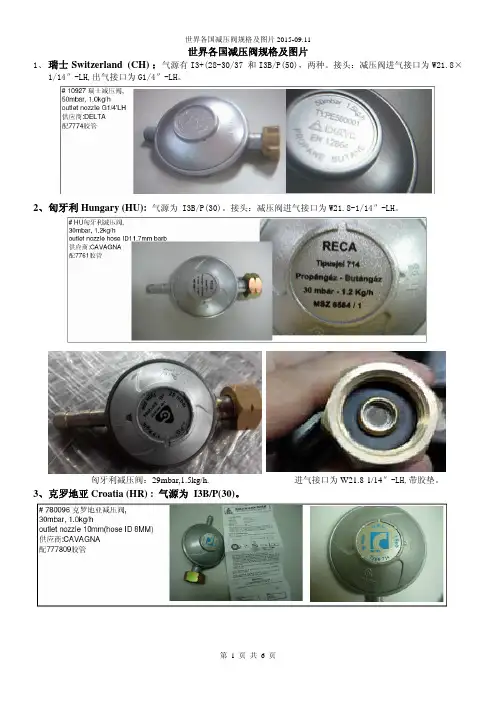

第 1 页共 6 页世界各国减压阀规格及图片 1、瑞士Switzerland (CH) ：气源有I3+(28-30/37 和I3B/P(50)，两种。接头：减压阀进气接口为W21.8×1/14″-LH,出气接口为G1/4″-LH。 2、匈牙利Hungary (HU): 气源为 I3B/P(30)。接头：减压阀进气接口为W21.8-1/14″-LH。匈牙利减压阀：29mbar,1.5kg/h. 进气接口为W21.8-1/14″-LH,带胶垫。 3、克罗地亚Croatia (HR) : 气源为 I3B/P(30)。世界各国减压阀规格及图片2015-09.11

第 2 页共 6 页 4、德国Germany (DE)、奥地利（AT）：气源为I3B/P(50)。进气接口为W21.8×1/14″-LH，出气口为G1/4″LH。 5、英国United Kingdom （GB）：气源为I3+（28-30/37）和I3P(37)，其减压阀如下图：37mbar-1.5kg/h,Propane. 红色，出口为插管，outlet nozzle 10.3mm。钢瓶接口：快速接口，Ф27mm 银白色，进出接口与红色一样。 37mbar,1.5kg/h, Propane 世界各国减压阀规格及图片2015-09.11

第 3 页共 6 页 6、瑞典Sweden (SE)：气源为I3B/P(30)，其减压阀为：30mbar,进气为POL接头，1.3kg/h. 7、爱尔兰Ireland (IE) ：气源与英国一样，为I3+（28-30/37）和I3P(37)，其减压阀有两种，见下图片： 8、波兰Poland (PL) ：气源为I3B/P(37)，其减压阀见下图片： 37mbar Propane 1.5kg/h，进气接头为：W21.8×1/14″-LH，出气为outlet nozzle 12mm（hose ID10mm）世界各国减压阀规格及图片2015-09.11

减压阀计算

减压阀计算和选型

1流体经过减压阀节流排出的流量与流体的性质和状态有关，也与阀后、阀前的压力比值有关，

压力比值越小，流量越大；但当压力比值达到临界压力比时，流量不再增加。

2一般气体临界压力比

σx＝（2/（1+k））^（k/(k-1)）k

介质过热蒸汽饱和蒸汽1.135

绝热指数k1.3过热蒸汽1.3

σx0.545728压缩空气1.4

3需输入数据

阀前压力P110kgf/cm2

阀后压力P26.5kgf/cm2

流体温度T573.15K

流体流量Q1200kg/h

气体常数R8.314kJ/mol.K

流体分子量M18

阀前流体的密度ρ3.701862kg/m3

阀前流体的比容ν0.270134m3/kg

流量系数C0.5（一般在0.45～0.6之间）

4理论流量

P2/P1>σx

P2/P1≤σx

理论流量Ｇ445.8133kg/cm2.h

5实际流量ｑ222.9067kg/cm2.h

6阀孔面积ｆ5.383419cm2

孔径d2.618087cm









kkk

kkG1

12/2

121*1*8.9*2*36

112***8.9*36



kk

kvpkG

阀前的压力比值有关，
