建筑石膏主要成分

第 1 页 共 2 页

建筑石膏腻子主要原材料有哪些

(1)建筑石膏粉

建筑石膏粉是石膏腻子的主要原料，是保证粘结强度和抗冲击强度的基础原料，故对其质量要求较严格。

1)物理性能

细度应全部通过120目筛，初凝时间>6min，终凝时间2. 1MPa，2h抗压强度>4.9MPa，白度：直接做装饰层石膏腻子时要求>85；做涂料或粘贴壁纸基层石膏腻子，要求>75。

2)化学成分

①生产建筑石膏粉的石膏石，其CaSO4·2H2O含量>75%；

②有害杂质：Na2O ③建筑石膏粉中，CaSO4·2H2O≤1%。

(2)滑石粉

滑石粉在石膏腻子中主要是提高料浆的施工性，易于刮涂，增加表面光滑度。细度应全部通过325目筛，Na2O含量 (3)保水剂

石膏腻子料浆的刮涂性能主要由保水剂作保证，保证石膏腻子料浆的和易性，并使石膏腻子层中的水分不会被墙面过快地吸收，避免石膏水化所需水量不足而出现掉粉、脱落现象。保水剂以纤维素的衍生物为主，如甲基纤维素( MC)、羟乙基纤维素(HEC)、羟丙基甲基纤维素( HPMC)和羧甲基纤维素(CMC)等。

(4)粘结剂

第 2 页 共 2 页 在石膏腻子配料中，CMC虽然有一定黏度，但会对石膏的强度有不同程度的破坏作用，尤其是表面强度，因此需掺加少量粘结剂，使其在石膏腻子干燥过程中迁移至表面，增加石膏腻子表面强度，否则刮到墙上的石膏腻子，因长时间不喷刷涂料而出现表面掉粉现象。但采用MC、HPMC或HEC则可不掺粘结剂，它们与CMC不同，其可以作粉状粘结剂用，对石膏强度不会降低或降低甚少。

(5)缓凝剂

尽管某些纤维素醚和粘结剂对石膏有缓凝作用，但缓凝效果达不到石膏腻子的使用时间要求，因此还要加入一定量缓凝剂。

(6)渗透剂

为了使石膏腻子能与基底结合得更好，在石膏腻子中掺入极少量渗透剂。常用的渗透剂有阴离子型和非离子型。

利用建筑石膏生产的建筑制品主要有哪些

一、矿物石膏简介

石膏是单斜晶系矿物，是主要化学成分为硫酸钙（CaSO4）的水合物。石膏是一种用途广泛的工业材料和建筑材料。可用于水泥缓凝剂、石膏建筑制品、模型制作、医用食品添加剂、硫酸生产、纸张填料、油漆填料等。

石膏及其制品的微孔结构和加热脱水性，使之具优良的隔音、隔热和防火性能。

二、石膏分类

一般所称石膏可泛指生石膏和硬石膏两种矿物。两种石膏常伴生产出，在一定的地质作用下又可互相转化。

1、生石膏为二水硫酸钙（CaSO4·2H2O），又称二水石膏、水石膏或软石膏，理论成分CaO32.6%，SO346.5%，H2O+20.9%，单斜晶系，晶体为板状，通常呈致密块状或纤维状， 白色 或灰、 红、褐色，玻璃或丝绢光泽，摩氏硬度为2，解理平行{010}完全，密度2.3g/cm3；

天然二水石膏（CaSO4·2H2O）又称为生石膏，经过煅烧、磨细可得β型半水石膏（2CaSO4·H2O），即建筑石膏，又称熟石膏、灰泥 。若煅烧温度为190 °C可得模型石膏，其细度和白度均比建筑石膏高。若将生石膏在400-500 °C或高于800 °C下煅烧，即得地板石膏，其凝结、硬化较慢，但硬化后强度、耐磨性和耐水性均较普通建筑石膏为好。

熟石膏又叫烧石膏，主要成分是硫酸钙，生石膏通过破碎、脱水、进入熟石膏磨粉加工之后得到熟石膏，熟石膏具有凝结硬化快、具有微膨胀性、孔隙率大、耐水性差、可塑性好、抗火性好等特点，主要用于磨光分、纸张的填充物、气体干燥剂以及医疗上的石膏绷带，还能够用于冶金和农业的生产方面，还能够用于水泥厂调节水泥的凝固时间。

2、硬石膏为无水硫酸钙（Ca〔SO4〕），理论成分CaO41.2%，SO358.8%，斜方晶系，晶体为板状，通常呈致密块状或粒状，白、灰白色 ，玻璃光泽，摩氏硬度为3～3.5，解理平行{010}完全，密度2.8～3.0g/cm3。 三、石膏资源现状及主要用途

石膏的主要成分

硫酸钙化学式CaSO4。熔点1450℃，相对密度2．96，难溶于水。它的二水合物CaSO4•2H2O俗称石膏（或生石膏）。

半水合物CaSO4•1/2H2O称熟石膏（或烧石膏）。

石膏是一种矿物，为单斜晶体，呈板状或纤维状，也有细粒块状的，呈淡灰、微红、浅黄或浅蓝色。石膏加热至128℃，失去大部分结晶水，变成熟石膏；163℃以上，结晶水全部失去。熟石膏粉末与水混合后有可塑性，但不久就硬化重新变成石膏。此过程放出大量热并膨胀，因此可用于铸造模型和雕塑。硫酸钙和石膏可用作联合制造硫酸和水泥的原料，还可做油漆的白颜料、纸张的填料和豆腐的凝结剂。

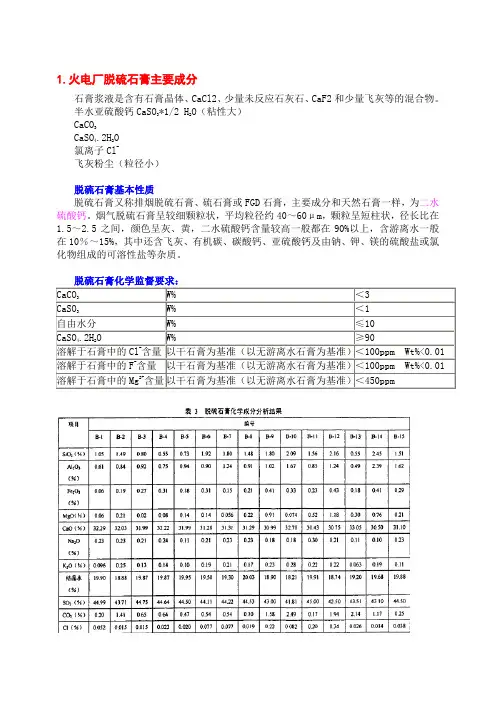

1.火电厂脱硫石膏主要成分

石膏浆液是含有石膏晶体、CaCl2、少量未反应石灰石、CaF2和少量飞灰等的混合物。

半水亚硫酸钙CaSO3*1/2 H2O（粘性大）

CaCO3

CaSO4.2H2O

氯离子Cl-

飞灰粉尘（粒径小）

脱硫石膏基本性质

脱硫石膏又称排烟脱硫石膏、硫石膏或FGD石膏，主要成分和天然石膏一样，为二水硫酸钙。烟气脱硫石膏呈较细颗粒状，平均粒径约40～60μm，颗粒呈短柱状，径长比在1.5～2.5之间，颜色呈灰、黄，二水硫酸钙含量较高一般都在90%以上，含游离水一般在10％～15%，其中还含飞灰、有机碳、碳酸钙、亚硫酸钙及由钠、钾、镁的硫酸盐或氯化物组成的可溶性盐等杂质。

脱硫石膏化学监督要求：

CaCO3 W% ＜3

CaSO3 W% ＜1

自由水分 W% ≤10

CaSO4.2H2O W% ≥90

溶解于石膏中的Cl-含量 以干石膏为基准（以无游离水石膏为基准） ＜100ppm Wt%<0.01

溶解于石膏中的F-含量 以干石膏为基准（以无游离水石膏为基准） ＜100ppm Wt%<0.01

溶解于石膏中的Mg2+含量 以干石膏为基准（以无游离水石膏为基准） ＜450ppm

2.火电厂脱硫石膏粒径分布

石膏浆液颗粒度分布较宽，60μm以上的大颗粒占60％以上，10μm以下的小颗粒占5％以下，大颗粒占有很大比例，这样的颗粒分布所构成的石膏滤饼结构有利于脱水机进行脱水。

3.解决过滤板堵塞问题

3.1选择合适的过滤板

现场取样：成分、粒径

过滤板微孔结构、孔径

3.2亚硫酸钙导致结垢——清洗液、超声波、清洗工艺过程控制

亚硫酸钙的分子结构图

简介

性质：CaSO3·1/2H2O 无色六方结晶或白色粉末。

密度：1.595g/cm3

式量：120(不含结晶水) 在360—390℃失去结晶水。

在650℃分解。

难溶于水。
