机房供电方案

随着信息技术的飞速发展，机房变得越来越重要。而机房的正常运行离不开稳定可靠的供电系统。本文将从四个方面探讨机房供电方案，即机房供电需求、供电系统设计、供电设备选择和备用电源。

一、机房供电需求

机房作为数据中心的核心部分，其供电需求应得到充分的重视。一般而言，机房电力负荷主要来自计算设备、网络设备和空调设备。根据机房的规模和需求，对电力负荷进行精确的计算是保障机房供电稳定的第一步。

二、供电系统设计

供电系统的设计应满足机房的供电需求，并确保供电过程的安全和稳定。供电系统一般包括主配电系统和支路配电系统。主配电系统由进线柜、变压器和主配电柜组成，而支路配电系统则是将电力供给各个设备的回路。

在供电系统设计中，应该考虑到负荷均匀、容载能力、可靠性、安全性和灵活性等因素。根据机房的实际情况，可以采用单供电源、双供电源或者多供电源的设计。双供电源和多供电源的设计可以提高供电系统的可靠性，一旦某个供电源出现故障，其他供电源可以接替供电，确保机房的正常运行。

三、供电设备选择 供电设备的选择至关重要，其质量和性能将直接影响供电系统的稳定性和可靠性。主要的供电设备包括变压器、配电柜、UPS（不间断电源）和ATS（自动切换开关）等。

变压器作为供电系统的起点，承担着将电源电压转换为机房所需电压的重要任务。在选择变压器时，要考虑其容量、变压比和负载特性等因素，以满足机房的供电需求。

配电柜通常用于集中控制和分配电力，以确保机房各个设备能够按需获得电力。在选择配电柜时，需要考虑其容量、功能和安全性等因素。

UPS是机房供电系统中的关键设备，负责在电网故障或突然停电时提供短时间的备用电源，以保证计算设备等关键设备的正常运行。在选择UPS时，需要考虑其输出容量、转换效率和响应时间等因素。

ATS用于实现两个或多个供电回路的自动切换，以确保机房在某个供电回路故障时能够及时切换到备用回路。在选择ATS时，需要考虑其切换速度、互锁功能和可靠性等因素。

四、备用电源

备用电源是机房供电系统中的重要组成部分，其目的是在主电源故障时保障机房的连续供电。备用电源可以是柴油发电机组、蓄电池组或者太阳能发电系统等。

柴油发电机组是备用电源中应用最广泛的一种选择。其具备快速启动、长时间供电和容载能力强等特点，适用于较大规模的机房。 蓄电池组则适用于小型机房，其具有启动速度快、体积小和无噪音等优势。但需要注意的是，蓄电池组的存储能量有限，不适用于长时间的供电需求。

太阳能发电系统则是一种环保和可持续的备用电源选择。通过发电板将太阳能转换为电能，为机房提供稳定的电力供应。但在选择太阳能发电系统时，需要考虑机房的太阳能接收情况以及系统的容量等因素。

综上所述，机房供电方案应根据实际需求进行精确的设计和选择。通过科学合理的供电系统设计、优质可靠的供电设备和可靠稳定的备用电源，可以确保机房的持续稳定运行，为信息时代的发展提供有力保障。

合集下载

机房供电方案

机房供电方案

机房供电设计方案

一、设计综述

区检综合楼机房工程的建设包括多项系统工程，如装修工程、电脑网络系统、电话语音系统、供电及不间断电源系统、闭路电视监控及防盗报警系统、门禁系统、机房精密空调系统、机房防雷及接地系统、消防报警系统等。各系统的正常运行及协调配合有赖于在方案设计时进行综合考虑。

我公司集以往多个机房工程的建设经验，深知机房工程的重要性及复杂性，在设计中系统全面地考虑机房工程的各个子系统，力争将一个功能齐全、设施完善的现代化中心机房奉献给区检综合楼智能化系统建设，以保证系统的正常运行。

二、总体布局设计

1、大厦智能管理中心机房

大厦智能管理中心机房位于大厦一楼，面积约60平方米，集中了大厦的BA、保安监控、一卡通及消防报警各系统的中央设备，各系统的共同特点均为对大厦进行全方位的监控，因此机房布局应以监控类型的功能为设计基调。设计电视墙一面，安装保安监控用的监视器、BA系统的动态仿真显示屏、一卡通系统的管理状态显示屏，同时，消防报警模拟显示器也可安装其上，使各种信息能直观清晰地显现在操作者眼前，一目了然便于监控操纵。机房须考虑精密空调、发配电控制、UPS电源及各系统设备放置场所。平面布置示意图如下图所示。

此主题相关图片如下：

2、计算机中心机房

计算机中心机房位于大厦十楼，面积约100平方米，为大厦网络系统设备的集中放置场所，集中了小型机、服务器、交换机等网络核心设备，该机房布局设计特点应偏重于机房环境的高质量要求、屏蔽干扰措施的采用以及做为网络中心的网络配电系统的全面考虑。因此，机房设计应按（国家电子计算机房设计规范）所规定的标准，全面考虑机房装修、防屏蔽措施、精密空调、机房配电、防火消防等工程实施措施，为网络系统的安全稳定运行提供一个良好的运行环境。

设计计算机机房为三个组成部分，即：主机房、空调配电室及网管监控室。各房间采用12mm玻璃隔断，全部铺设静电地板，采用轻钢龙骨铝塑板做墙面、全封闭结构形成良好的屏蔽效果，将整个机房做为一个完整的防火区体系进行消防设计，采用气体灭火系统保证机房设备不受影响。机房平面布置图如下图所示。

数据中心机房供电及解决及方案

数据中心机房供电及解决及方案

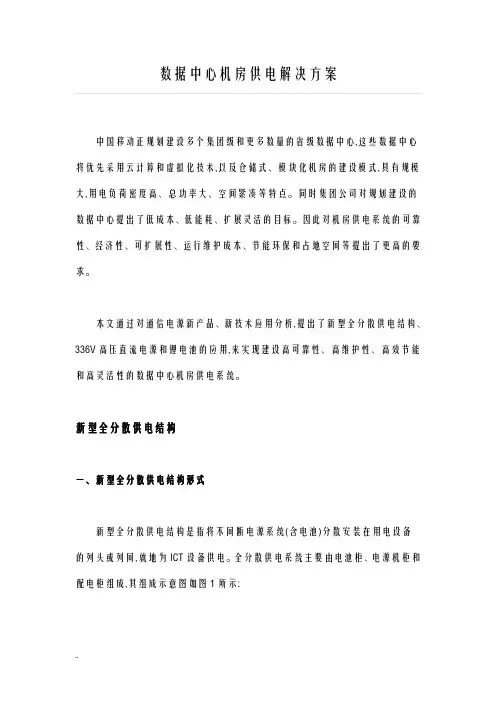

数据中心机房供电解决方案

中国移动正规划建设多个集团级和更多数量的省级数据中心,这些数据中心将优先采用云计算和虚拟化技术,以及仓储式、模块化机房的建设模式,具有规模大,用电负荷密度高、总功率大、空间紧凑等特点。同时集团公司对规划建设的数据中心提出了低成本、低能耗、扩展灵活的目标。因此对机房供电系统的可靠性、经济性、可扩展性、运行维护成本、节能环保和占地空间等提出了更高的要求。

本文通过对通信电源新产品、新技术应用分析,提出了新型全分散供电结构、336V高压直流电源和锂电池的应用,来实现建设高可靠性、高维护性、高效节能和高灵活性的数据中心机房供电系统。

新型全分散供电结构

一、新型全分散供电结构形式

新型全分散供电结构是指将不间断电源系统(含电池)分散安装在用电设备的列头或列间,就地为ICT设备供电。全分散供电系统主要由电池柜、电源机柜和配电柜组成,其组成示意图如图1所示:

二、新型全分散供电结构特点

1、可取消电力电池室的建设,节约机房前期土建建设成本

由于将电源设备(含电池)分散到ICT设备机房内部安装,无需再单独设置电力电池室,这样可减少机房前期土建建设成本,更能提高机房的利用率;

2、柔性规划,按需扩容,实现边成长边投资的建设模式

选择模块化电源设备建设,电源系统容量可以根据机房的实际容量需求配置,逐步扩容,无需在建设初期一次性按最大容量建设,只要在机房初期规划好配电容量即可;

3、电源系统结构简单,可靠性高

从电源系统组成方面来看,全分散供电电源系统组成相对传统集中供电电源系统组成简单,系统可靠性非常高。全分散供电系统完全贴近通信设备供电,省去了输出配电屏到列头柜间的供电环节,通过系统可靠性计算,全分散供电系统可用度可达到99.999999%;

4、电源系统效率高,节能效果明显

选用高效电源设备,电源系统效率能够达到95%以上,与传统“1+1”UPS冗余系统相比,电源系统效率可提高5%～10%;

机房供电系统施工方案

机房供电系统施工方案

精品文档

. ××××B座计算机业务楼项目 机 房 供 电 系 统 施 工 方 案 ××××机房设备工程有限公司

机房供电系统施工技术方案

1.1. 概述

1.1.1. 工程内容

本工程电气系统的施工包括UPS及电池系统、配电柜的安装、电缆梯架的安装、母线槽的安装、电缆的敷设及端接、机房接地系统的安装。

本工程UPS及电池系统的安装主要包括：一层和地下夹层安装的UPS系统1-4共计16台500KVA的UPS和3264块1200AH2V的免维护阀控铅酸蓄电池；8层、9层安装的UPS系统5-7和测试UPS系统一共计15台500KVA的UPS和3060块1200AH 2V的免维护阀控铅酸蓄电池。 本工程配电柜的安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜（共31台）的安装。其中UPS输入输出配电柜均为联体柜：1-7套UPS输入配电柜均为9个柜体相连、输出柜为6个柜体相连；测试UPS系统一输入配电柜为11个柜体相连、输出柜为7个柜体相连。联体柜安装时均为铜排相连，对柜体的安装精度要求较高。而精密配电柜本身为精密设备，且设备自带隔离变压器，柜体质量较大，安装技术要求较高。电池开关柜不仅带有直流开关，且有些UPS设备还需要在开关柜内安装电池采样控制模块，需要与UPS厂家和电池厂家进行紧密配合。 本工程的电缆桥架及电缆敷设主要包括UPS输入、输出电缆和至各精密配电柜上口的电缆、桥架，以及机房配电柜接至空调设备（室内机、室外机）电缆、桥架的安装。 本工程母线槽的安装主要包括从地下一层配电室至1层、8、9层UPS输入柜共计38条母线槽的安装（其中UPS系统8和测试UPS系统2的母线槽仅安装到相应UPS楼层配电间。 本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。

1.1.2. 工程特点

本工程工程量大、安装技术要求高、需要配合的设备厂家较多、工期要求较短、安装位置紧促，因此需要统筹合理安排施工界面。为此我们将UPS系统1、2、3、4分为一个施工段，即在地下夹层、1层-5层共6个层面的所有配电系统均在一个施工段内，共有UPS 16台、电池3264块、UPS输入输出配电柜104台、精密配电柜64台、电池开关柜16台；而UPS系统5、6、7和测试UPS系统1分为另一个施工段，即6-10层、13层共6个层面的所有配电柜均在一个施工段内，共有UPS 15台、电池3060块、UPS输入输出配电柜96台、精密配电柜64台、电池开关柜15台；并将母线的安装和其它非UPS配电楼层做为一个施工段。

机房供电系统施工方案 2

机房供电系统施工方案 2

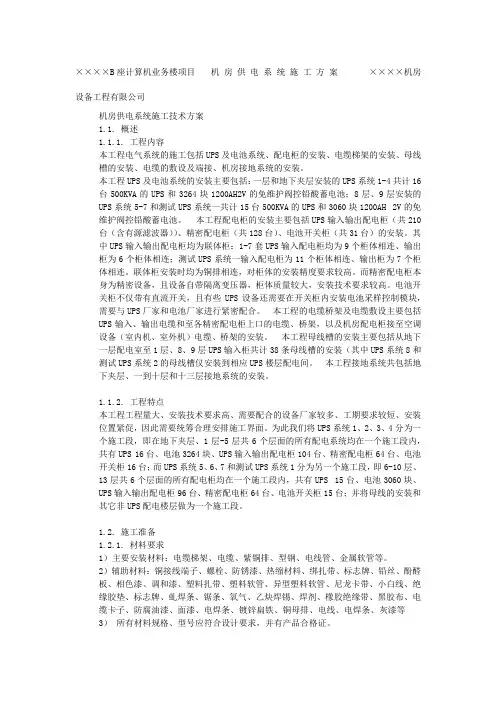

××××B座计算机业务楼项目 机 房 供 电 系 统 施 工 方 案 ××××机房设备工程有限公司
