改良土填筑施工作业指导书

改良土填筑施工作业标准

1施工作业标准

1.1改良土填料要求

1）施工前对需改良的土料种类应进行核实，路堤填料种类、改良土外掺料（石灰或水泥）的种类及技术条件应符合设计要求。填筑前对取土场填料进行取样检验；填筑时对运至现场的填料进行抽样检验。当填料土质发生变化或更换取土场时应重新进行检验。

2）原材料应符合设计要求，设计未明确时应符合以下要求：

3）石灰应选用消解石灰或钙质生石灰，其指标应达到合格标准，石灰在使用前4～7天充分消解。

4）用石灰改良时，土中硫酸盐含量应小于0.8％，有机质含量小于5％；用水泥改良时,土中硫酸盐含量应小于0.25%。

5）掺入水泥时，其初凝时间应大于3h，终凝时间宜大于6h。

6）在设计规定范围内取土，取土时应清除树木、草皮以及表面腐殖

土。当土源发生变化时必须按要求重做配比试验。

7）对符合要求的土质进行过筛处理，使石灰颗粒与黄土颗粒尽可能小，增加其表面积，并拌和均匀，能充分接触并发生反应。

8）施工用水质应符合工程用水标准。

9）石灰、水泥等化学改良土外掺料的运输、使用应有环境保护的措施，外掺料应分类堆放、与原地面架空隔离，并有防风、雨设施，防止材料受潮、变质。

10）冻土不能作为路基改良填料。

1.2路基填筑试验段

1）路基全面开工前，根据工程土类性质和填料性质、压实机械条件，分别选择一定长度的试验区段进行路基填筑试验，以选定与路基填筑、压实、检测有关的工艺参数；改良土配合比等施工工艺参数；确定新的快速试验检测办法与已规定的基本试验检测之间的相互关系等，验证和优化路基填筑施工方案，确定施工工艺参数。

2）试验段的目的是为取得施工经验及相关参数，检验施工机械组合，根据压实机械和路堤不同部位的压实标准来确定松铺厚度、混合料土的最佳含水量、达到设计要求密实度的碾压遍数等，以确定最佳的组合方案。将以上资料整理上报监理工程师批准后，指导此项工程的路基施工。

3）试验段的选择：

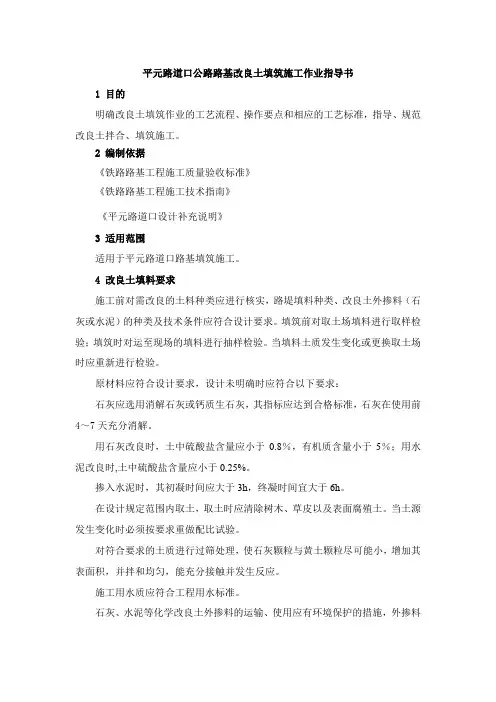

平元路道口公路路基改良土填筑施工作业指导书

1 目的

明确改良土填筑作业的工艺流程、操作要点和相应的工艺标准，指导、规范改良土拌合、填筑施工。

2 编制依据

《铁路路基工程施工质量验收标准》

《铁路路基工程施工技术指南》

《平元路道口设计补充说明》

3 适用范围

适用于平元路道口路基填筑施工。

4 改良土填料要求

施工前对需改良的土料种类应进行核实，路堤填料种类、改良土外掺料（石灰或水泥）的种类及技术条件应符合设计要求。填筑前对取土场填料进行取样检验；填筑时对运至现场的填料进行抽样检验。当填料土质发生变化或更换取土场时应重新进行检验。

原材料应符合设计要求，设计未明确时应符合以下要求：

石灰应选用消解石灰或钙质生石灰，其指标应达到合格标准，石灰在使用前4～7天充分消解。

用石灰改良时，土中硫酸盐含量应小于0.8％，有机质含量小于5％；用水泥改良时,土中硫酸盐含量应小于0.25%。

掺入水泥时，其初凝时间应大于3h，终凝时间宜大于6h。

在设计规定范围内取土，取土时应清除树木、草皮以及表面腐殖土。当土源发生变化时必须按要求重做配比试验。

对符合要求的土质进行过筛处理，使石灰颗粒与黄土颗粒尽可能小，增加其表面积，并拌和均匀，能充分接触并发生反应。

施工用水质应符合工程用水标准。

石灰、水泥等化学改良土外掺料的运输、使用应有环境保护的措施，外掺料应分类堆放、与原地面架空隔离，并有防风、雨设施，防止材料受潮、变质。

5 施工工艺及技术要求

5.1 改良土配合比

平元路道口路基填筑均采用改良土填筑，水泥改良土（P·032.5水泥的掺量为干土质量的5%～8%）；路堤本体不浸水路堤为石灰改良土（钙质消石灰的掺量为干土质量的8%～10%）

5.2劳动力、机械设备配置

人员、机械设备应结合试验段确定的施工方案、机械、人员的的组合、工期要求进行合理配置。

改良土施工劳力与机械设备配置分为两个大的部分既改良土拌合站和路堤填筑区的各个施工单元。

路基填筑施工指导书

1.适用范围

本作业指导书适用于路基填筑施工。

2.作业准备

2.1内业技术准备、

核对土石的类别及其分布，进行填料初步复查和试验。按《客货共线铁路路基施工技术指南》进行鉴别与试验，着重对高填、深挖、站场及土石方集中工点进行野外鉴别分类，并注意调查施工环境条件及取土、弃土困难地段的填料来源、弃土位置和运土条件，对重点地段取有代表性的土样进行试验。

施工单位收到施工设计图纸后，要会同设计人员在现场进行交接桩。主要交接该线起点及终点桩；正线与主要岔线（如石渣线）的交点桩及直线上的转点桩；沿线的临时和永久水准基点桩；圆曲线及缓和曲线的始终点桩；区段站或枢纽站的坐标桩；三角网测量的主要控制桩等。如发现有丢失、移动或超过规定的误差时，应由交接双方协商处理，并将处理办法及结果作书面记录。交接桩之后进行中线、水平的贯通测量，并与相邻地段贯通闭合，再放线路中线桩和路基边桩。交接桩要有书面记录，协议中责任清楚，处理意见明确；中线、水平、边桩等的测量误差必须符合《铁路工程测量规范》的有关规定；测量工作必须贯彻复核制。

编制好施工组织设计。根据任务量、工地特点和工期确定施工方案、上场人数及机械设备数量等，按照各工序互相配合的原则，详细全面地编制好实施性施工组织设计。对于重点工程还应编制个别的实施性施工组织设计。土石方调配、上场劳力和机械设备等设计合理。施工方法先进，组织措施和技术措施切实可行。路基施工工期能保证铺轨的要求。施工组织设计必须经施工单位的主管技术领导组织审查，按要求进行批准后方可实施。

2.2外业技术准备

施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

2.3 场地准备

⑴准备施工的场地要求征地拆迁、清理施工场地等准备工作已经完成。

⑵场地应该保证足够的平整度，满足设备、人员进场要求。

⑶施工前，设置临时或永久排水系统，预先疏干施工范围内的地表积水，并作好施工防水工作。

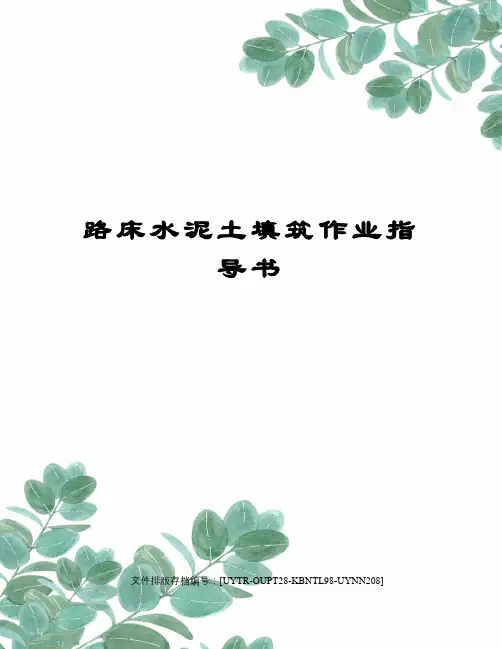

路床水泥土填筑作业指导书

文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]

路 床 水 泥 土 填 筑 施 工 作 业

指

导

书

编制：

审核：

审批：

一、总体方案

本指导书适用于各等级道路的路床水泥土填筑施工。

二、施工准备

1 技术准备

（1）原材料试验

提前将试验路段的水泥和所用取土场土质的CBR值、最大干密度、相应的最佳含水量、土的颗粒分析、液塑性等技术指标进行试验

（2）根据设计文件的要求，按土壤种类及水泥质量确定配合比。确定水泥土最佳含水量

（3） 施工前进行试验段施工，确定机械设备组合效果、压实虚铺系数和施工方法。

（4）对参与施工的人员进行技术交底，保证施工质量和进度。

2 材料要求

（1）土

（2）石灰

（3）水：凡饮用水（含牲畜饮用水）均可用于石灰土施工。

3 机具设备

（1）石灰土施工主要机械：推土机、挖掘机、装载机、运输车、平地机、振动压路机、轮胎压路机、洒水车、路拌机。

（2）小型机具及检测设备：蛙夯、冲击夯或小型压路机、双轮手推车、铁锨；水准仪、全站仪、3m直尺、钢尺、平整度仪、灌砂筒、环刀、电子称等。

4 作业条件

（1）下承层已通过各项指标验收，其表面平整、坚实，压实度、平整度、纵断高程、中线偏差、宽度、横坡度、边坡等各项指标经过检测符合有关规定。

（2）施工前对下承层进行清扫，并适当洒水湿润。

（3）施工段填筑的边线和高程放样完毕。

（4）相关地下管线的预埋及回填等已完成并经验收合格。

二、 施工工艺

1、摊铺与整平

（1）上土前，由测量人员在两侧每20米放出高程控制桩。压实厚度按20cm控制，根据试验段得出机械摊铺的虚铺系数，摊铺时每层按试验段确定的松铺厚度控制。一般在路基范围内每100米作为一个卸土段，卸土应均匀，由专人负责指挥，车辆不得随处乱卸。
