1 太阳周日视运动图解
一、太阳周日视运动图
二、不同纬度两分两至日太阳视运动图
1．赤道上两分两至日
视运动图 影子长短和方向的日变化 太阳高度日变化 百度文库
-
让每个人平等地提升自我
2
二、北回归线以北、北极圈以南
三、北回归线上
四、北极圈上
百度文库
-
让每个人平等地提升自我
3
五、夏至日北极圈内
例1：下图表示某地一天中两个不同时刻太阳光线与地面的夹角，据此回答下列三题。
1．这一天，太阳直射点的纬度是（ ）
°N °N °S °S
2．该地的地理纬度是（ ）
°N °N °S °S
3．当太阳处在正北方上空时，国际标准时为20时，则该地的经度位置是（ ）
°W ° °E °
六、北极点处太阳视运动图
例2： 下图为某科考队员在某地观测到的太阳高度日变化示意图，这一天他观察到的太阳在天空呈逆时针方向运行。据此回答下面两题。
1.该科考队员所处的纬度位置是（ ）
°S °N °S °N
2.假设图示太阳高度为该地一年中的最大值，则（ ）
A.地球上的热带范围将变大
B.地球上温带范围将变小
C.地球上有极昼极夜现象的范围将变小
D.武汉（30°N）正午太阳高度的年变化幅度将变大
七、南半球中纬度地区
八、南极点太阳视运动
S N 35° 5°
某地
0 12 24 时刻 太阳高度
22° 百度文库
-
让每个人平等地提升自我
4
九、南极圈上夏至日（或南半球刚好出现极昼的地方，即该地纬线与晨昏圈相切）
十、南极圈内视运动
例3 下图表示某地点A某日所观察到的太阳运行轨迹，其中箭头表
示太阳运行方向，E、W、S、N分别表示东、西、南、北四个方向。当太阳位于图中B点时，北京时间为16点。据此回答下面两题。
一、太阳周日视运动图
二、不同纬度两分两至日太阳视运动图
1．赤道上两分两至日
二、北回归线以北、北极圈以南
视运动图 影子长短和方向的日变化 太阳高度日变化
三、北回归线上
四、北极圈上
五、夏至日北极圈内
例1：下图表示某地一天中两个不同时刻太阳光线与地面的夹角，据此回答下列三题。
1．这一天，太阳直射点的纬度是（ ）
A.15°N B.20°N C.15°S D.20°S
2．该地的地理纬度是（ ）
A.70°N B.75°N C.70°S D.75°S
3．当太阳处在正北方上空时，国际标准时为20时，则该地的经度位置是（ ） A.120°W B.0° C.60°E D.180°
六、北极点处太阳视运动图
例2： 下图为某科考队员在某地观测到的太阳高度日变化示意图，这一天他观察到的太阳在天空呈逆时针方向运行。据此回答下面两题。
1.该科考队员所处的纬度位置是（ ） A.68°S B.68°N C.90°S D.90°N
2.假设图示太阳高度为该地一年中的最大值，则（ ）
A.地球上的热带范围将变大
B.地球上温带范围将变小
C.地球上有极昼极夜现象的范围将变小
D.武汉（30°N）正午太阳高度的年变化幅度将变大
七、南半球中纬度地区
八、南极点太阳视运动
S N 35° 5°
某地
0 12 24 时刻 太阳高度
22°
九、南极圈上夏至日（或南半球刚好出现极昼的地方，即该地纬线与晨昏圈相切）
十、南极圈内视运动
例3 下图表示某地点A某日所观察到的太阳运行轨迹，其中箭头表
示太阳运行方向，E、W、S、N分别表示东、西、南、北四个方向。当太阳位于图中B点时，北京时间为16点。据此回答下面两题。
1.观察地点的地理坐标可能是（ BD ）
同学们，以前我们给大家介绍过天体的视运动，你还记得吗？天体的视运动就是用眼睛看到的天体的运动，这些运动主要是由地球自转与公转引起的。今天，我们要给大家介绍的是太阳的周日视运动。由于地球每天自西向东自转一周，就造成了太阳每天早上从东方升起，晚上又从西方落下的自然现象，这就是太阳的周日视运动啦！太阳周日视运动的轨迹，与恒星视运动轨迹一样，也是垂直于地轴的圈。但这个圈每天都在变化，像螺旋线一样。就正午太阳高度而言，冬至最低，然后一天天高起来，直到夏至达到最高。之后再一天天低下来，直到冬至达到最低。同样地，日出日落的位置也是在冬至达到最偏南，夏至达到最偏北，这样周而复始地变化。◎文图 中国科学院国家天文台 郭红锋科迷街太阳周日视运动模型

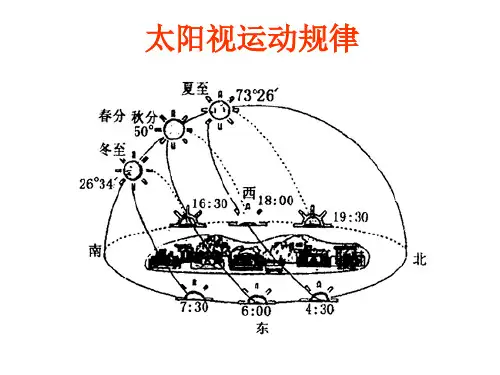

以北京地区为例（北回归线以北，北纬40ｏ），太阳周日视运动的轨迹变化见图1。
图1 北京太阳周日视运动的轨迹变化示意图 56
1.
一个淡颜色
（最好透明）的气球；2. 线、水彩笔；3. 简易打气筒；4. 10厘米宽、40厘米长的硬纸板。此外，我们也可以在天文馆里看到不同纬度地区的太阳周日视运动轨迹变化模型，见图2。不过，要知道天空是立体的，光靠想象或看平面的照片还不能使我们头脑里有很清楚的印象。但是，我们可以仿照天文馆里的不同纬度地区的太阳周日视运动轨迹变化模型，自己动手做一个简单的模型，它不仅可以活动，而且可以很方便地模拟不同纬度地区的太阳周日视运动轨迹的变化。这样的模型可以帮助我们理解每天看到的太阳视运动，还能帮助我们理解地球的真运动呢！怎么样？让我们开始动手实践吧！图2 北京天文台展厅不同纬度地区的太阳周日视运动轨迹变化模型
一、准备材料
57用简易打气筒把气球打足气（或吹气）使气球形状近似球形（图3）。用红色彩笔在气球的半球位置涂一圈，用粉色水彩笔在气球半球位置的两边各涂一圈（图4）；把涂好的气球放在纸环上，变换不同方向可以模拟不同地理纬度区域的太阳周日视运动轨迹变化。例如图4可以模拟南北极区太阳周日视运动轨迹的变化，图5可以模拟中纬度地区太阳周日视运动轨迹的变化，图6可以模拟赤道地区太阳周日视运动轨迹的变化。图3 吹成球形的气球
淳懂型圈 枧太

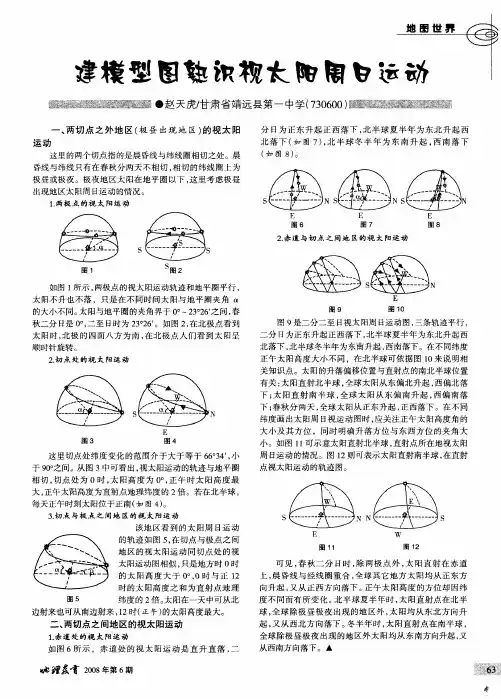

●赵天虎／甘肃省靖远县第一中学（７３０６００）
一、两切点之外地区（极昼出现地区）的视太阳
运动
这里的两个切点指的是晨昏线与纬线圈相切之处。晨
昏线与纬线只有在春秋分两天不相切，相切的纬线圈上为
极昼或极夜。极夜地区太阳在地平圈以下，这里考虑极昼 出现地区太阳周日运动的情况。
１．两极点的视太阳运动
ｓ ｓ
图１ Ｓ图２
如图ｌ所示，两极点的视太阳运动轨迹和地平圈平行，
太阳不升也不落，只是在不同时间太阳与地平圈夹角
的大小不同。太阳与地平圈的夹角界于０ｏ～２３＂２６ 之间，春 秋二分日是０。，二至日时为２３。２６ 。如图２，在北极点看到
太阳时，北极的四面八方为南，在北极点人们看到太阳呈
顺时针旋转。
２．切点处的视太阳运动
ｓ Ｎ
图３ Ｅ 图４
这里切点处纬度变化的范围介于大于等于６６ｏ３４ ，小 于９０￣之间。从图３中可看出，视太阳运动的轨迹与地平圈
相切，切点处为０时，太阳高度为０ｏ，正午时太阳高度最
大，正午太阳高度为直射点地理纬度的２倍。若在北半球，
每天正午时刻太阳位于正南（如图４）。 ３．切点与极点之间地区的视太阳运动
图５ 该地区看到的太阳周Ｅｌ运动
的轨迹如图５，在切点与极点之间 地区的视太阳运动同切点处的视
太阳运动图相似，只是地方时０时
的太阳高度大于０。，０时与正１２
时的太阳高度之和为直射点地理 纬度的２倍。太阳在一天中可从北
边射来也可从南边射来，ｌ２时（正午）的太阳高度最大。
二、两切点之间地区的视太阳运动
１．赤道处的视太阳运动 如图６所示，赤道处的视太阳运动是直升直落，二
鲤轰育２００８年第６期 地图世界
：
分日为正东升起正西落下，北半球夏半年为东北升起西
北落下（如图７），北半球冬半年为东南升起，西南落下 （如图８）。
Ｓ
Ｅ Ｅ Ｅ 图６ 图７ 图８
２．赤道与切点之间地区的视太阳运动
ｓ Ｎ
图９ Ｅ 图１０
图９是二分二至日视太阳周日运动图，三条轨迹平行，
