转化炉操作规程

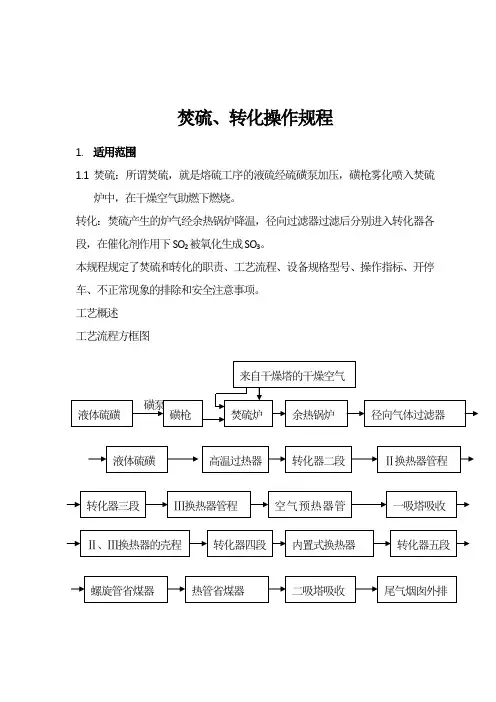

焚硫、转化操作规程1.适用范围1.1焚硫：所谓焚硫，就是熔硫工序的液硫经硫磺泵加压，磺枪雾化喷入焚硫炉中，在干燥空气助燃下燃烧。

转化：焚硫产生的炉气经余热锅炉降温，径向过滤器过滤后分别进入转化器各段，在催化剂作用下SO2被氧化生成SO3。

本规程规定了焚硫和转化的职责、工艺流程、设备规格型号、操作指标、开停车、不正常现象的排除和安全注意事项。

工艺概述工艺流程方框图流程简介：助燃空气由干燥塔干燥后，再经主风机加压和空气预热器壳程加热后送入焚硫炉的旋流装置，熔硫工序的精硫经硫磺泵加压，在干燥空气助燃下燃烧，生成含SO2的高温炉气进入管式余热锅炉进行降温后，进入气体过滤器，再进入转化器进行转化。

经一段转化后的气体进入高温过热进行换热，换热后的气体进入转化器二段进行转化。

二段出口气体进入Ⅱ换热器管程换热，换热后的气体进入三段转化，三段转化后的气体经Ⅲ换热器和空气预热器管程换热后降温，进入一吸塔吸收，吸收后的气体（残存SO2）经塔顶丝网除沫器和纤维束过滤器除去酸沫后依次通过Ⅲ、Ⅱ换热器的壳程加热，气体进四段转化后，经内置式换热器冷却进入五段，五段转化后的气体经螺旋管省煤器和热管省煤器降温进入二吸塔吸收，二吸塔内用浓硫酸吸收炉气中的SO3，吸收后的气体经塔顶丝网除沫器除沫后由尾气烟囱排空。

为了调节各段催化剂层气体进口温度设置了必要的副线和阀门用于调节。

生产原理焚硫原理：熔硫工序的精硫由磺泵加压、硫磺枪雾化与干燥后的空气充分反应燃烧，生成SO2气体。

化学反应方程式如下：S + SO2 SO2 +Q转化原理：焚硫产生的炉气中的SO2气体在转化塔内的触煤层的催化氧化作用下转化为SO3气体。

化学反应方程式如下：2SO2 + O2催化剂=2SO3+Q工艺参数本工序设备一览表6．开车前准备6.1.1焚硫炉的烘炉新建焚硫炉或焚硫炉大修重新砌筑后都需要经过烘炉合格后方可投入生产，其目的是除去焚硫炉（或余热锅炉）的砖砌体及耐火浇注料内的游离水、结晶水及残余结合水。

制酸工序转化岗位安全操作规程范文第一章总则第一条为了保证制酸工序转化岗位的生产安全和员工身体健康，制酸工序转化岗位的操作人员必须遵守本规程的规定。

第二条本规程适用于制酸工序转化岗位的操作人员。

第三条制酸工序转化岗位的操作人员必须参加相关操作培训，熟练掌握本规程，并经过相关考试合格方可上岗操作。

第四条制酸工序转化岗位的操作人员必须认真学习本规程，了解工序特点和操作要求，并严格按照规程进行操作。

第五条制酸工序转化岗位的操作人员不得擅自改变工艺条件和操作程序，不得随意调整设备和仪器，发现问题应及时向上级报告。

第六条制酸工序转化岗位的操作人员必须遵守岗位安全操作规程，按照规程使用个人防护装备，严禁酗酒、吸烟、吸毒等不良习惯。

第七条制酸工序转化岗位的操作人员在操作前必须检查设备设施的完好性，如有问题应及时报告，并在设备图纸、工艺参数等文档上进行记录。

第八条制酸工序转化岗位的操作人员在操作中应严格遵守安全操作规范，不得违反操作流程，不得随意开关设备。

第二章岗位安全操作规程第一节转化炉操作第九条本工序转化炉是制酸工序中的关键设备，操作人员必须熟悉转化炉的结构和原理，并按照规定操作。

第十条操作人员进入转化炉操作区前必须佩戴防护服、防毒面具等个人防护装备。

第十一条操作人员必须在操作前仔细检查转化炉的设备状态，确保转化炉无泄露、无堵塞等问题，如有问题应及时处理。

第十二条操作人员必须在操作过程中保持警觉，注意观察转化炉的运行状态，如发现异常现象应及时报告。

第十三条操作人员必须按照工艺要求和操作程序进行操作，不得违反规定操作，不得随意调整工艺参数。

第十四条操作人员在操作结束后，应及时关闭转化炉的供气、供电、供液等设备，做好设备的封闭和保养工作。

第十五条操作人员必须定期对转化炉进行检修和维护，确保设备的正常运行，如发现设备问题应及时处理。

第二节酸水处理操作第十六条本工序涉及的酸水处理设备包括酸水泵、酸水槽等，操作人员必须熟悉设备的结构和工作原理。

大庆石化公司QHSE管理体系文件DPC·QHSE03·01·003·车间装置号-2003管式加热炉操作规程编写：年月日审核：年月日审批：年月日2003年01月10日发布2003年01月15日实施大庆石化公司40000Nm3/h制氢装置转化炉操作规程编写人：审核人：装置生产技术负责人：装置负责人:技术部门:生产部门:机动部门:质量安全部门:审批人：主管领导:版本更新记录版本号日期再版原因更改内容页码 18/10/2003 规程编制第一部分 点火A 级 操作框架图1.检查加热炉系统是否达到开工要求1.1检查加热炉及辅助设备试运1.2检查燃料气线流程1.3工艺介质流程检查1.4检查仪表电气系统2.系统吹扫试压、炉膛吹扫2.1燃料系统吹扫试压2.2炉膛清理2.3风道烟道试运3.引燃料气、长明灯点火3.1引燃料气3.2炉膛爆炸气分析合格4.点燃燃料气火嘴进行紧急停炉试验4.1点燃一个燃料气火嘴4.2紧急停炉自保试验5．试验后点燃燃料气火嘴，建立燃料油循环5.1点燃一个燃料气主火嘴6．加热炉投入运行6.1点燃生产需要的燃料气主火嘴6.2升温过程中加热炉的状态确认6.3加热炉状态确认B级点火初始状态1．开工检查1.1加热炉<P > - 确认燃料气进装置边界阀（8字）盲板处于盲位<P > - 确认转化炉炉区燃料气盲板处于盲位<P > - 确认燃料气系统排空阀、排凝阀关闭，并已加管帽（丝堵）、盲板<P > - 确认燃料气系统去火炬盲板处于盲位<P > - 确认燃料气主火嘴前两道手阀关闭，软联接拆下或手阀间法兰加盲板<P > - 确认其他炉前蒸汽系统与燃料系统无互串<P > - 确认燃料气系统吹扫干净，气密合格，置换合格<P > - 确认防火面罩、防火手套完好备用<P > - 确认防爆门完好且关闭(P ) - 确认看火孔、看火门完好且关闭(P ) - 确认火嘴完好、安装良好(P ) - 确认各火嘴视镜完好、清洁<P > - 确认消防设施齐备好用<P > - 确认转化炉灭火蒸汽线畅通<P > - 确认可燃气体报警仪测试合格<P > - 确认加热炉平台和护栏完好<P > - 确认加热炉防雨棚完好<P > - 确认加热炉炉管安装位置正确，膨胀空间符合要求<P > - 确认加热炉炉管上下尾管及上下总集合管安装位置正确，膨胀空间及支撑符合要求(P ) - 确认烟气出口蝶阀、火嘴供风挡板开关灵活，开关方向正确。

焦炉气转化岗位安全操作规程一、前言焦炉气转化岗位是焦化生产中的重要工序，具有较高的安全风险。

为保证操作人员的安全和岗位生产的正常进行，有必要制定一套严格的安全操作规程，这对提高生产效率和安全保障有着重大的作用。

二、岗位职责焦炉气转化岗位的主要职责是负责焦炉气的转化工作，确保气体的质量达到生产要求，同时保证岗位安全。

三、操作规程（一）岗位前的准备工作1.操作人员应熟悉岗位工作流程和安全操作规程，定期参加安全，技术培训，提高操作技能和安全意识。

2.查看所有设备的工作状态，确认设备无异常。

3.准备并佩戴必要的个人防护装备，如防毒面具，耳塞，手套等等。

4.开展设备的检查和测试，如气体分析仪，水分析仪等等设备。

（二）气体转化操作1.查看焦炉气调节阀和燃料气调节阀是否按要求开启。

2.启动煤气柜的自动阀和手动阀，并开启稳流阀开关，使气体进入转化炉中。

3.根据生产要求选择适当的气压，开启控制系统，将气体传送到反应炉中，确保燃料的稳定供应。

4.严格控制气压，气流，在转化时向反应炉中加入适量的水蒸气，确保产生合适的燃气。

5.随时对气体进行分析，或观察气体的变化，判断气体的质量。

6.及时清理炉内杂质，如灰渣，燃烧残渣等等杂物。

（三）安全措施1.操作人员应始终保持警觉和专注，防范操作过程中潜在的危险。

2.气体分析，水分析仪应经常定期维护，保证设备的准确度。

3.在意外停机时，必须立即关闭气阀以及停止其他设备的运行。

4.设备的保养与维护需定期进行，确保系统的功能与稳定性。

5.如遇到紧急情况(如气体泄漏)操作人员应立即关闭气阀，向有关部门报告，并迅速撤离工作现场。

6.保持工作现场的通风状况，防止聚集污染气体。

四、总结焦炉气转化岗位是焦化生产中的重要工序，安全操作规程是保证操作人员和生产设备安全的重要保证。

操作人员在工作过程中应时刻保持警觉和高度的安全意识，坚持执行安全操作规程。

同时，职能部门要加强对操作人员的培训，提高员工的技能和安全意识，确保生产的高效，安全运行。
