硅烷偶联剂的用法简介(三)

kh560硅烷偶联剂使用方法KH560硅烷偶联剂是一种常用的表面处理剂，广泛应用于橡胶、塑料、涂料、玻璃纤维等材料的改性加工中。

它能够改善材料的界面相容性，增强材料的耐候性、耐热性和耐化学性能，提高材料的机械强度和耐磨性，同时还能提高材料的表面光泽和附着力。

因此，正确的使用方法对于发挥KH560硅烷偶联剂的最大效果至关重要。

首先，使用KH560硅烷偶联剂前，需要将其充分搅拌均匀，确保其成分均匀分布。

在使用过程中，应根据实际需要确定添加量，一般情况下，KH560硅烷偶联剂的添加量为材料总重量的0.5%~2%。

过量添加会导致材料性能下降，因此需要严格控制添加量。

其次，KH560硅烷偶联剂的使用方法取决于具体的材料和加工工艺。

在橡胶、塑料和涂料等材料中的应用，一般是将KH560硅烷偶联剂与材料进行混合搅拌，使其充分分散在材料中。

在玻璃纤维增强塑料的制备中，通常是将KH560硅烷偶联剂溶解在有机溶剂中，然后与树脂进行共混，最终制备成型。

此外，使用KH560硅烷偶联剂时需要注意其溶解性和稳定性。

通常情况下，KH560硅烷偶联剂可溶于醇、醚、酮和芳烃等有机溶剂中，但不溶于水。

在使用过程中，应选择合适的溶剂，并严格控制溶解温度和时间，以确保其稳定性和活性。

最后，使用完KH560硅烷偶联剂后，应及时清洗设备和工具，避免残留物污染下一次生产。

同时，应将剩余的KH560硅烷偶联剂密封保存，避免受潮和受热，以免影响其使用效果。

综上所述，KH560硅烷偶联剂的使用方法包括充分搅拌均匀、严格控制添加量、根据材料和工艺选择合适的使用方法、注意溶解性和稳定性、及时清洗设备和保存剩余产品。

只有严格按照正确的使用方法，才能发挥KH560硅烷偶联剂的最大效果，提高材料的性能和附着力，实现材料的改性加工目的。

硅烷偶联剂使用方法
1.准备工作
在使用硅烷偶联剂之前，需要进行一些准备工作。

首先，应对硅烷偶
联剂进行充分的摇匀，使其均匀混合。

其次，应选择适当的助剂和溶剂，
以促进硅烷偶联剂的溶解和反应。

此外，还应准备好适当的设备和工具，
包括搅拌器、计量器、容器等。

2.表面处理
3.硅烷偶联剂的涂覆
将硅烷偶联剂均匀涂覆在待处理材料的表面上。

可以使用喷涂、刷涂、浸涂等方法进行涂覆。

在涂覆时要注意控制涂覆剂的用量和均匀性，确保
涂覆层的均匀和一致。

4.反应和固化
涂覆完成后，硅烷偶联剂开始与材料发生反应和固化。

这个过程中的
时间和温度可以根据具体的硅烷偶联剂和材料的特性进行调控。

通常情况下，要避免过高的温度和过长的反应时间，以免影响材料的性能。

5.后处理
在反应和固化完成之后，可以进行一些后处理工作，以改善材料的性
能和外观。

例如，可以进行表面处理、抛光、喷涂等。

这些工作可以进一
步提高产品的质量和使用性能。

6.质量检验
最后，应对材料进行质量检验，以确保产品符合要求。

可以使用物理
性能测试、化学分析、显微镜观察等方法进行检验。

根据检验结果进行调
整和改进，以提高产品的质量和使用效果。

总结：
硅烷偶联剂的使用方法包括准备工作、表面处理、涂覆、反应和固化、后处理以及质量检验等。

通过正确操作和控制，可以提高材料的性能和产
品质量。

然而，不同的硅烷偶联剂和材料可能有不同的要求和操作方式，
因此在使用之前应根据具体情况进行试验和调整。

硅烷偶联剂的使用说明一、硅烷偶联剂的特点：1.分子结构中含有硅键、有机键和偶联键，可以同时与无机和有机材料发生化学反应，形成稳定的化学键，提高材料的粘附性能。

2.具有低表面张力、高分子聚集性和固态润湿性，可以改善材料表面的润湿性能，提高涂层和接口的粘附性。

3.具有优异的耐候性、耐高温性、耐化学腐蚀性，能够增强材料的抗老化性能和耐久性。

4.具有良好的流动性和渗透性，能够迅速渗入材料表面并扩散到深层，提高改性效果。

二、硅烷偶联剂的性能：1.可以提高材料的粘附性能，增强材料与衬底或其他材料的结合强度。

2.可以提高材料的耐磨性、耐腐蚀性和耐化学性，延长材料的使用寿命。

3.可以改善涂料和塑料的耐候性，提高涂层和塑料制品的耐UV性能。

4.可以增强纤维材料的柔软性和抗裂性，提高纤维制品的牢度和耐撕裂性。

5.可以优化电子器件的界面特性，提高电子元件的性能和可靠性。

三、硅烷偶联剂的适用范围：1.涂料方面：可用于增强涂料的附着力，改善涂膜的耐候性和耐化学性。

适用于金属涂料、木器涂料、玻璃涂料等各种涂料体系。

2.塑料方面：可用于增强塑料制品的附着力和耐候性，改善塑料制品的表面光洁度和耐划伤性。

适用于聚丙烯、聚氯乙烯、聚酰胺等常见塑料材料。

3.橡胶方面：可用于提高橡胶制品的耐磨性和耐老化性，改善橡胶制品的硬度和强度。

适用于天然橡胶、丁苯橡胶、氯丁橡胶等各种橡胶材料。

4.纤维方面：可用于提高纤维制品的柔软性和抗裂性，改善纤维制品的牢度和耐洗涤性。

适用于棉纤维、涤纶纤维、尼龙纤维等各种纤维材料。

5.电子器件方面：可用于优化电子元件的界面特性，提高电子元件的性能和可靠性。

适用于半导体材料、玻璃基板等电子器件的制造与改性。

四、硅烷偶联剂的使用注意事项：1.在使用硅烷偶联剂前，请先进行必要的实验和测试，以确定最佳用量和适用范围。

2.在使用硅烷偶联剂时，请使用适当的防护措施，避免接触皮肤和眼睛，并保持良好的通风环境。

3.硅烷偶联剂一般为液体或溶液，应储存在密封的容器中，在避光、低温干燥的环境中保存。

硅烷偶联剂kh550使用方法硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。

硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与PH值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的PH值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节PH值至4-5，氨基硅烷因具碱性，不必调节。

因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。

下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HENSHEL（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。

一般搅拌在10-30分钟（速度越慢，时间越长），填料处理后应在120℃烘干（2小时）。

（2）、硅烷偶联剂水溶液（玻纤表面处理剂）：玻纤表面处理剂常含有：成膜剂、抗静电剂、表面活性剂、偶联剂、水。

偶联剂用量一般为玻纤表面处理剂总量的0.3%-2%，将5倍水溶液首先用有机酸或盐将PH调至一定值，在充分搅拌下，加入硅烷直到透明，然后加入其余组份，对于难溶的硅烷，可用异丙醇助溶。

在拉丝过程中将玻纤表面处理剂在玻纤上干燥，除去溶剂及水份即可。

（3）、底面法：将5%-20%的硅烷偶联剂的溶液同上面所述，通过涂、刷、喷，浸渍处理基材表面，取出室温晾干24小时，最好在120℃下烘烤15分钟。

（4）、直接加入法：硅烷亦可直接加入“填料/树脂”的混合物中，在树脂及填料混合时，硅烷可直接喷洒在混料中。

偶联剂的用量一般为填料量的0.1%-2%，（根据填料直径尺寸决定）。

然后将加入硅烷的树脂/填料进行模型（挤出、注塑、涂覆等）。

大致的填料直径和使用硅烷的比例如下：填料尺寸使用硅烷比例60目0.1%，100目0.25%，200目0.5%，300目0.75%，400目1.0%，500目以上1.5%常用硅烷醇/水溶液所需PH值：产品名称处理时的溶剂适宜PH 值KH-550乙醇/水：9.0~10.0偶联剂是一种重要的、应用领域日渐广泛的处理剂,主要用作高分子复合材料的助剂。

燃料电池硅烷偶联剂燃料电池中的硅烷偶联剂应用硅烷偶联剂在燃料电池的电催化剂层中发挥着至关重要的作用，在电极和膜电解质之间的界面处创造强大的粘结。

这种粘结对于确保高效的质子传输、电子传导和催化活性至关重要。

作用机理硅烷偶联剂含有硅氧烷基（R-Si（OR）3）官能团，可以与金属氧化物电极（例如铂碳）表面上的羟基键合。

同时，偶联剂中的有机基团（R）与聚合物膜电解质（例如Nafion）上的碳氢键相互作用。

通过这种双重作用，偶联剂形成了一座桥梁，连接了电极和膜电解质。

选择偶联剂选择合适的硅烷偶联剂对于优化燃料电池性能至关重要。

关键因素包括：与电极表面的相容性与膜电解质的相容性热稳定性分散性和润湿性电催化剂层制备硅烷偶联剂通常在电催化剂层的制备中使用，该层由载体（例如碳黑）和催化活性物质（例如铂）组成。

制备过程包括以下步骤：1. 将偶联剂溶解在合适的溶剂中。

2. 将溶液与电催化剂混合。

3. 通过机械搅拌分散混合物。

4. 干燥和热处理混合物以完成偶联反应。

性能优化优化燃料电池性能涉及平衡电催化剂层中的硅烷偶联剂含量。

过量的偶联剂会阻碍质子传输和电子传导，而过少的偶联剂则可能导致粘结不良。

理想的偶联剂用量通常通过实验确定。

其他应用除了电催化剂层外，硅烷偶联剂还用于燃料电池的其他组件中，例如双极板和扩散层。

它们可以改善这些组件的润湿性、粘结和耐久性。

结论硅烷偶联剂是燃料电池的关键组件，它们通过在电极和膜电解质之间形成强大的粘结来增强电池的性能。

通过仔细选择和优化偶联剂的使用，制造商可以实现更高的效率、更长的使用寿命和更好的整体燃料电池性能。

硅烷偶联剂的使用方法硅烷偶联剂是一种重要的有机硅化合物，具有良好的耐热性、耐候性、电绝缘性等特点，广泛应用于涂料、塑料、橡胶、纺织品、电子材料等工业领域。

硅烷偶联剂的主要作用是在有机基质与无机基质之间建立稳定的界面结合，以提高复合材料的性能。

1.表面处理：在使用硅烷偶联剂之前，需要对基质表面进行预处理。

一般来说，基质表面应保持干燥、无油污和灰尘，以保证硅烷偶联剂能够充分与基质表面接触。

2.稀释：将硅烷偶联剂与有机溶剂按照一定比例混合并搅拌均匀。

这样可以方便硅烷偶联剂的涂布和扩散，提高接触面积，增加反应效果。

3.涂布：采用刷涂、喷涂、浸渍等方法将稀释后的硅烷偶联剂涂覆在基质表面。

刷涂适用于较小面积和精细加工的部件，而喷涂适用于较大面积和批量生产。

浸渍则适用于对材料要求不高的产品。

4.干燥和烘烤：涂布后，将基质置于空气中自然干燥，或者采用加热烘烤的方式促进硅烷偶联剂与基质的反应。

根据硅烷偶联剂的不同，烘烤温度和时间也有所区别，一般在100摄氏度以上热处理。

5.储存和使用：硅烷偶联剂在储存和使用过程中需要注意防潮、密封和避免高温。

一般应存放在阴凉干燥处，避免与空气中的水分接触。

而按照应用领域的不同，硅烷偶联剂的使用方法还有一些特别的要点：1.对于涂料，硅烷偶联剂可以用作附着力促进剂。

在一般的处理方法后，与涂料配方中的颜料、填料和树脂一起混合使用，提高涂层与底材之间的粘结性能。

2.对于塑料，硅烷偶联剂可以作为改性剂。

一般是将硅烷偶联剂与塑料原料一同加入到挤出机或注塑机中进行加工。

硅烷偶联剂会与塑料颗粒发生反应，在塑料表面形成一层致密的硅氧化物覆盖层，提高塑料的强度、硬度和耐热性能。

3.对于橡胶，硅烷偶联剂可以作为增强剂。

硅烷偶联剂与填充剂如炭黑颗粒反应生成硅氧化物覆盖层，提高填充剂与橡胶的相容性和分散性，从而改善橡胶的拉伸性能、耐磨性和耐候性。

4.对于纺织品，硅烷偶联剂可以作为阻燃剂。

硅烷偶联剂可以通过反应或吸附等方式降低纺织品的可燃性，提高纤维的防火性能，延缓燃烧速度，减少烟雾和有害气体的产生。

硅烷偶联剂是由硅氯仿（HSiCl3）和带有反应性基团的不饱和烯烃在铂氯酸催化下加成，再经醇解而得。

硅烷偶联剂实质上是一类具有有机官能团的硅烷，在其分子中同时具有能和无机质材料（如玻璃、硅砂、金属等）化学结合的反应基团及与有机质材料（合成树脂等）化学结合的反应基团。

通式如图，此处，n=0～3；X－可水解的基团；Y一有机官能团，能与树脂起反应。

X 通常是氯基、甲氧基、乙氧基、甲氧基乙氧基、乙酰氧基等，这些基团水解时即生成硅醇（Si(OH)3）,而与无机物质结合,形成硅氧烷。

Y是乙烯基、氨基、环氧基、甲基丙烯酰氧基、巯基或脲基。

这些反应基可与有机物质反应而结合。

因此，通过使用硅烷偶联剂，可在无机物质和有机物质的界面之间架起"分子桥"，把两种性质悬殊的材料连接在一起提高复合材料的性能和增加粘接强度的作用。

硅烷偶联剂的这一特性最早应用于玻璃纤维增强塑料（玻璃钢）上，作玻璃纤维的表面处理剂，使玻璃钢的机械性能、电学性能和抗老化性能得到很大的提高,在玻璃钢工业中的重要性早已得到公认。

目前，硅烷偶联剂的用途已从玻璃纤维增强塑料（FRP）扩大到玻璃纤维增强热塑性塑料（FRTP）用的玻璃纤维表面处理剂、无机填充物的表面处理剂以及密封剂、树脂混凝土、水交联性聚乙烯、树脂封装材料、壳型造型、轮胎、带、涂料、胶粘剂、研磨材料（磨石）及其它的表面处理剂。

在硅烷偶联剂这两类性能互异的基团中，以Y基团最重要、它对制品性能影响很大，起决定偶联剂的性能作用。

只有当Y基团能和对应的树脂起反应，才能使复合材料的强度提高。

一般要求Y基团要与树脂相容并能起偶联反应。

编辑本段|回到顶部应用领域硅烷偶联剂的应用大致可归纳为三个方面：（一）用于玻璃纤维的表面处理，能改善玻璃纤维和树脂的粘合性能，大大提高玻璃纤维增强复合材料的强度、电气、抗水、抗气候等性能，即使在湿态时，它对复合材料机械性能的提高，效果也十分显著。

目前，在玻璃纤维中使用硅烷偶联剂已相当普遍，用于这一方面的硅烷偶联剂约占其消耗总量的50％，其中用得较多的品种是乙烯基硅烷、氨基硅烷、甲基丙烯酰氧基硅烷等。

混凝土中添加硅烷偶联剂的效果及使用方法一、前言混凝土是现代建筑中最基础也是最重要的材料之一，其性能直接影响到建筑的质量和使用寿命。

在混凝土的生产过程中，添加一定量的硅烷偶联剂可以显著提高混凝土的性能和耐久性，本文将详细介绍添加硅烷偶联剂的效果与使用方法。

二、硅烷偶联剂的作用硅烷偶联剂是一种有机硅化合物，它通过在混凝土中形成化学键的方式，将混凝土内部的水泥石颗粒和骨料颗粒等材料表面与混凝土中的氢氧根离子（OH-）发生反应，形成化学键，从而达到增强混凝土的目的。

硅烷偶联剂具有以下四个作用：1. 促进混凝土的致密化：硅烷偶联剂可以填充混凝土中的微孔，促进混凝土的致密化，降低混凝土的渗透性和吸水率，提高混凝土的耐久性。

2. 提高混凝土的强度和硬度：硅烷偶联剂可以与混凝土中的水泥石颗粒和骨料颗粒形成化学键，增强混凝土的内聚力和剪切强度，提高混凝土的强度和硬度。

3. 提高混凝土的耐久性：硅烷偶联剂可以填充混凝土中的微裂缝，防止水分、氧气、二氧化碳等有害物质的侵入，从而提高混凝土的抗风化和耐久性。

4. 增加混凝土的黏着力：硅烷偶联剂可以使混凝土表面形成一层亲水性的涂层，提高混凝土的黏着力，从而提高混凝土与金属、玻璃等材料的粘结强度。

三、硅烷偶联剂的使用方法硅烷偶联剂可以通过以下几个步骤进行使用：1. 确定添加量：硅烷偶联剂的添加量一般为混凝土总水泥用量的1%~3%，具体添加量可以根据混凝土的强度等级、施工条件和要求等因素进行调整。

2. 混合原材料：将硅烷偶联剂与混凝土的原材料（水泥、骨料、砂等）一起混合均匀，注意硅烷偶联剂的添加应在混合过程的后期进行，以免影响混凝土的均匀性。

3. 搅拌混合：将混合好的原材料进行搅拌混合，注意搅拌的时间和速度应适宜，以免过度搅拌导致混凝土的塑性降低。

4. 浇筑施工：将混合好的混凝土进行浇筑施工，注意在施工过程中应注意混凝土的均匀性和密实性，以免出现空鼓、裂缝等问题。

四、硅烷偶联剂的效果添加硅烷偶联剂可以显著提高混凝土的性能和耐久性，其主要效果包括以下几个方面：1. 提高混凝土的强度和硬度：硅烷偶联剂可以与混凝土中的水泥石颗粒和骨料颗粒形成化学键，增强混凝土的内聚力和剪切强度，提高混凝土的强度和硬度。

硅烷偶联剂的使用方法⑴表面预处理法将硅烷偶联剂配成0.5～1%浓度的稀溶液，使用时只需在清洁的被粘表面涂上薄薄的一层，干燥后即可上胶。

所用溶剂多为水、醇、或水醇混合物，并以不含氟离子的水及价廉无毒的乙醇、异丙醇为宜。

除氨烃基硅烷外，由其它硅烷偶联剂配制的溶液均需加入醋酸作水解催化剂，并将pH值调至3.5～5.5。

长链烷基及苯基硅烷由于稳定性较差，不宜配成水溶液使用。

氯硅烷及乙酰氧基硅烷水解过程中伴随有严重的缩合反应，也不宜配成水溶液或水醇溶液使用，而多配成醇溶液使用。

水溶性较差的硅烷偶联剂，可先加入0.1～0.2%(质量分数)的非离子型表面活性剂，然后再加水加工成水乳液使用。

⑵迁移法将硅烷偶联剂直接加入到胶粘剂组分中，一般加入量为基体树脂量的1～5%。

涂胶后依靠分子的扩散作用，偶联剂分子迁移到粘接界面处产生偶联作用。

对于需要固化的胶粘剂，涂胶后需放置一段时间再进行固化，以使偶联剂完成迁移过程，方能获得较好的效果。

实际使用时，偶联剂常常在表面形成一个沉积层，但真正起作用的只是单分子层，因此，偶联剂用量不必过多。

硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。

硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与P H值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的P H值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节P H值至4-5 ，氨基硅烷因具碱性，不必调节。

因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。

下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HE NSHE L（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。

硅烷偶联剂在胶黏剂中的使用方法
1.表面预处理法：将硅烷偶联剂配置成稀溶液（0.5~1%），在清洁的被粘表面上涂上薄薄
一层，干燥后即可上胶。

稀溶液的配置：配比一般为硅烷0.2，醇0.72，水0.08，甲氧基硅烷用甲醇，乙氧基硅烷用乙醇，其他的用异丙醇。

除氨基硅烷外，其他硅烷要加入少量醋酸，调节PH4~5之间，现配先用。

2.迁移法：将硅烷偶联剂直接加入到胶黏剂组分中，一般加入量为基体树脂的1~5%，依
靠分子的扩散作用，偶联剂分子迁移到粘接界面处产生偶联作用。

对于需要固化的胶粘剂，涂胶后需放置一段时间再进行固化，以使偶联剂完成迁移过程，方能获得较好的效果。

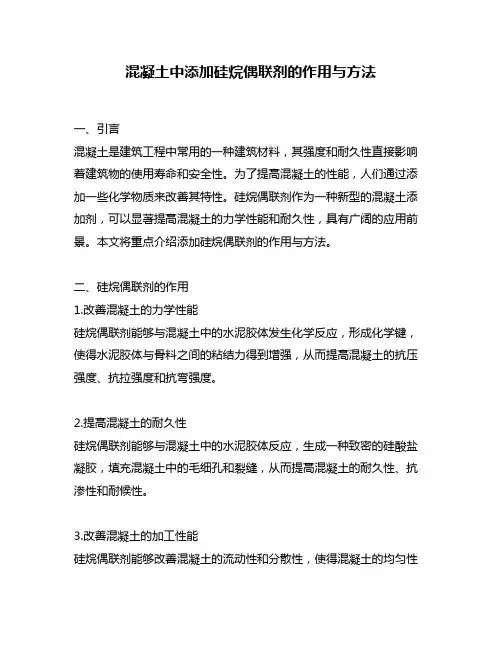

混凝土中添加硅烷偶联剂的作用与方法一、引言混凝土是建筑工程中常用的一种建筑材料，其强度和耐久性直接影响着建筑物的使用寿命和安全性。

为了提高混凝土的性能，人们通过添加一些化学物质来改善其特性。

硅烷偶联剂作为一种新型的混凝土添加剂，可以显著提高混凝土的力学性能和耐久性，具有广阔的应用前景。

本文将重点介绍添加硅烷偶联剂的作用与方法。

二、硅烷偶联剂的作用1.改善混凝土的力学性能硅烷偶联剂能够与混凝土中的水泥胶体发生化学反应，形成化学键，使得水泥胶体与骨料之间的粘结力得到增强，从而提高混凝土的抗压强度、抗拉强度和抗弯强度。

2.提高混凝土的耐久性硅烷偶联剂能够与混凝土中的水泥胶体反应，生成一种致密的硅酸盐凝胶，填充混凝土中的毛细孔和裂缝，从而提高混凝土的耐久性、抗渗性和耐候性。

3.改善混凝土的加工性能硅烷偶联剂能够改善混凝土的流动性和分散性，使得混凝土的均匀性更好，从而提高混凝土的加工性能和施工效率。

三、硅烷偶联剂的添加方法1.选用适当的硅烷偶联剂硅烷偶联剂的种类较多，应根据混凝土的性质和使用要求选用适当的硅烷偶联剂。

一般来说，选择具有良好的亲水性和耐久性的硅烷偶联剂。

2.控制添加量硅烷偶联剂的添加量应根据混凝土的配合比和使用要求进行控制，一般控制在1%-5%之间。

3.与混凝土拌和硅烷偶联剂应与混凝土的水泥、骨料等原材料一起拌和，以保证其均匀分散。

4.充分混合在混凝土制备过程中，应充分混合硅烷偶联剂和混凝土原材料，以保证其充分反应和作用。

5.注意施工条件在施工过程中，应注意混凝土的浇筑方式和养护条件，以保证混凝土的性能和质量。

四、实验验证为了验证硅烷偶联剂对混凝土性能的影响，进行了一系列实验。

结果表明，添加硅烷偶联剂可以显著提高混凝土的抗压强度、抗拉强度和抗弯强度，同时也能够提高混凝土的耐久性和抗渗性。

同时，硅烷偶联剂的添加量应控制在1%-5%之间，过多添加会导致混凝土的流动性下降。

五、总结硅烷偶联剂作为一种新型的混凝土添加剂，具有显著的优点。

硅烷偶联剂‎k h550‎使用方法硅烷偶联剂‎的使用方法‎主要有表面‎预处理法和‎直接加入法‎，前者是用稀‎释的偶联剂处理填料表‎面，后者是在树‎脂和填料预‎混时，加入偶联剂‎原液。

硅烷偶联剂‎配成溶液，有利于硅烷‎偶联剂在材‎料表面的分‎散，溶剂是水和‎醇配制成的‎溶液，溶液一般为‎硅烷（20%），醇（7 2%），水（8%），醇一般为乙‎醇（对乙氧基硅烷‎）、甲醇（对甲氧基硅‎烷）及异丙醇（对不易溶于‎乙醇、甲醇的硅烷‎）；因硅烷水解‎速度与PH‎值有关，中性最慢，偏酸、偏碱都较快‎，因此一般需‎调节溶液的‎P H值、除氨基硅烷外，其他硅烷可‎加入少量醋‎酸，调节PH值‎至4-5，氨基硅烷因‎具碱性，不必调节。

因硅烷水解‎后，不能久存，最好现配现‎用，适宜在一小‎时（1）、预处理填料‎法：将填料放入‎固体搅拌机用完。

下面是一些‎具体应用，以供用户参‎考：‎（高速固体搅‎拌机HEN‎S HEL（亨舍尔）或V型固体‎搅拌机等），并将上述硅‎烷溶液直接‎喷洒在填料‎上并搅拌，转速越高，分散效果越‎好。

一般搅拌在‎10-30分钟（速度越慢，时间越长），填料处理后‎应在120‎℃烘干（2小时）。

（2）、硅烷偶联剂‎水溶液（玻纤表面处理剂‎）：玻纤表面处‎理剂常含有‎：成膜剂、抗静电剂、表面活性剂‎、偶联剂、水。

偶联剂用量‎一般为玻纤‎表面处理剂‎总量的0.3%-2%，将5倍水溶‎液首先用有‎机酸或盐将‎P H调至一‎定值，在充分搅拌‎下，加入硅烷直‎到透明，然后加入其‎余组份，对于难溶的‎硅烷，可用异丙醇‎助溶。

在拉丝过程‎中将玻纤表‎面处理剂在‎玻纤上干燥‎，除去溶剂及‎水份即可。

（3）、底面法：将5%-2 0%的硅烷偶联‎剂的溶液同‎上面所述，通过涂、刷、喷，浸渍处理基‎材表面，取出室温晾‎干2 4小时‎，最好在12‎0℃下烘烤15‎分钟。

（4）、直接加入法‎：硅烷亦可直‎接加入“填料/树脂”的混合物中‎，在树脂及填‎料混合时，硅烷可直接‎喷洒在混料‎中。

硅烷偶联剂原理合成与应用
第一步骤是将有机基团连接到硅原子上。

这通常通过将硅烷和卤素化
合物反应来实现。

在这个反应中，硅烷中的氢原子被卤素取代，形成有机
取代的硅烷化合物。

第二步骤是在有机基团上引入反应活性基团。

这可以通过和含有反应
活性基团的化合物反应来实现。

在这个反应中，有机基团中的一个氢原子
被连接到反应活性基团上。

1)表面改性剂：硅烷偶联剂可以通过与材料表面反应，形成键合，并
将有机基团引入到材料表面，改善材料的亲水性、耐温性和耐刻蚀性。

这
使得硅烷偶联剂被广泛用于涂料、纸张、纤维和橡胶等材料的表面改性。

2)黏合剂和密封剂：硅烷偶联剂可以用作黏合剂和密封剂的组成部分。

它们可以用于粘接和密封玻璃、陶瓷、金属和塑料等材料。

3)表面涂层：硅烷偶联剂可以用于涂覆材料的表面，形成一层保护膜。

这些膜可以提供材料的耐候性、耐化学腐蚀性和耐磨损性。

4)生物医学应用：硅烷偶联剂可以用于改善生物材料的生物相容性。

硅烷偶联剂可以通过与生物材料表面的反应，减少生物材料的毒性和引起
的免疫反应。

5)涂料添加剂：硅烷偶联剂可以用作涂料的添加剂，可以提高涂料的
抗划伤性、耐化学腐蚀性和耐候性。

总之，硅烷偶联剂的合成原理是通过将有机基团和反应活性基团引入
到硅原子上，从而得到有机取代的硅烷化合物。

硅烷偶联剂具有广泛的应用，包括表面改性剂、黏合剂和密封剂、表面涂层、生物医学应用和涂料
添加剂等。

通过使用硅烷偶联剂，可以改善材料的性能，并在不同领域中发挥重要作用。

硅烷偶联剂kh570一、概述：偶联剂kh570是一类具有两不同性质官能团的物质，它们分子中的一部分官能团可与有机分子反应，另一部分官能团可与无机物表面的吸附水反应，形成牢固的粘合。

偶联剂在复合材料中的作用在于它既能与增强材料表面的某些基团反应，又能与基体树脂反应，在增强材料与树脂基体之间形成一个界面层，界面层能传递应力，从而增强了增强材料与树脂之间粘合强度，提高了复合材料的性能，同时还可以防止不与其它介质向界面渗透，改善了界面状态，有利于制品的耐老化、耐应力及电绝缘性能。

化学名称：γ―甲基丙烯酰氧基丙基三甲氧基硅烷化学结构式:CH3CCH2COO(CH2)3Si(OCH3)3对应牌号：中科院KH-570、美国联碳公司A-174、美国道康宁公司Z-603、日本信越公司KBM-503典型特征：偶联剂570为甲基丙烯酰氧基官能团硅烷，外观为无色或微黄透明液体,溶于丙酮、苯、乙醚、四氯化碳，与水反应。

沸点为255℃,密度P25'g/m1：1.040,折光率ND:1.429,闪点：88℃，含量为≥97%二、应用领域：1、用于玻璃纤维的表面处理，能改善玻璃纤维和树脂的粘合性能，大大提高玻璃纤维增强复合材料的强度、电气、抗水、抗气候等性能，即使在湿态时，它对复合材料机械性能的提高，效果也十分显着。

目前，在玻璃纤维中使用硅烷偶联剂已相当普遍，用于这一方面的硅烷偶联剂约占其消耗总量的50％，其中用得较多的品种是乙烯基硅烷、氨基硅烷、甲基丙烯酰氧基硅烷等。

2、用于无机填料填充塑料。

可预先对填料进行表面处理，也可直接加入树脂中。

能改善填料在树脂中的分散性及粘合力，改善工艺性能和提高填充塑料（包括橡胶）的机械、电学和耐气候等性能。

3、用作密封剂、粘接剂和涂料的增粘剂，能提高它们的粘接强度、耐水、耐气候等性能。

硅烷偶联剂往往可以解决某些材料长期以来无法粘接的难题。

硅烷偶联剂作为增粘剂的作用原理在于它本身有两种基团；一种基团可以和被粘的骨架材料结合；而另一种基团则可以与高分子材料或粘接剂结合，从而在粘接界面形成强力较高的化学键，大大改善了粘接强度。

硅烷偶联剂应用方法硅烷偶联剂是一种具有硅氢键或硅氧键的化合物，能够在含有活性氢或羟基的有机物表面形成化学键，从而实现有机物与无机物的界面结合。

由于其独特的性质和结构，硅烷偶联剂被广泛应用于多个领域，如聚合物、涂料、橡胶、电子材料等。

以下是硅烷偶联剂的应用方法的一些例子。

1.聚合物复合材料硅烷偶联剂可以用于改善聚合物复合材料的性能。

通常，硅烷偶联剂可以在聚合物基体中添加，并在混合过程中与聚合物基体中的活性基团反应，形成化学键。

这种化学键能够改善聚合物与填料或纤维之间的界面结合，增强材料的力学性能、耐热性和耐腐蚀性。

2.涂料硅烷偶联剂也常用于改善涂料的性能。

在水性涂料中，硅烷偶联剂可以作为界面活性剂，调整涂料体系的表面张力和界面湿润性，从而改善涂料的附着力和耐久性。

在溶剂型涂料中，硅烷偶联剂可以与填料或颜料表面反应，形成化学键，并提高涂料的耐候性和化学稳定性。

3.橡胶制品硅烷偶联剂在橡胶制品中的应用也非常广泛。

硅烷偶联剂可以与橡胶分子链中的活性基团反应，形成硅氧键，从而改善填料与橡胶基体的界面结合。

这种界面结合能够有效增强橡胶制品的强度、耐磨性和耐老化性能。

此外，硅烷偶联剂还可以调整橡胶的流动性和加工性能。

4.电子材料硅烷偶联剂在电子材料领域有着重要的应用。

例如，在光伏电池制造中，硅烷偶联剂可以用作抗反射涂层的界面改性剂，提高光伏电池的光吸收效率。

此外，硅烷偶联剂还可以用于改善电子封装材料的界面附着力和导热性能，提高电子元器件的可靠性和耐高温性能。

总之，硅烷偶联剂具有多种应用方法，可以在不同领域中发挥重要作用。

随着科学技术的发展和应用需求的不断增加，硅烷偶联剂的研究和应用将会有更广阔的前景。

硅烷偶联剂560在涂料中的用法硅烷偶联剂560是一种常用的有机硅功能性助剂，通常用于涂料工业中作为界面处理剂。

其主要作用是改善涂层的附着性、耐久性和耐候性。

在涂料中，硅烷偶联剂560的用法包括以下几个方面：
1.促进涂层和基材的附着：硅烷偶联剂560能够与涂料中的树脂或溶剂相互作用，并在涂料与基材之间形成牢固的化学键，提高涂层与基材的附着力，防止涂层在潮湿或剪切力作用下的剥离。

2.提高涂层的耐候性：硅烷偶联剂560可以与涂料中的颜料相互作用，增强颜料的分散性和稳定性。

它还能与涂层中的树脂形成交联结构，提高涂膜的耐候性，抵抗紫外线、氧化、腐蚀等因素的侵蚀，延长涂层使用寿命。

3.改善涂层的耐化学性能：硅烷偶联剂560能与涂料中的树脂和颜料等相互作用形成笼状结构，提高涂层的耐化学性能，抵抗酸碱、溶剂、盐雾等腐蚀。

除了上述基本用法外，硅烷偶联剂560还可以根据不同的涂装系统和应用需求，进行一定的拓展应用：
1.作为粘接剂的改性剂：硅烷偶联剂560可以改善胶粘剂的粘接性能，提高胶粘剂与基材的附着力和耐候性。

2.作为填料表面处理剂：硅烷偶联剂560可用于填料表面的改性处理，提高填料与基材或树脂的相容性，增加填料的分散度和稳定性。

3.用于防水涂料或涂料添加剂：硅烷偶联剂560可以作为防水涂料的添加剂，增加涂膜的渗透性和耐水性，改善涂层的防水效果。

4.用于涂料的耐腐蚀剂：硅烷偶联剂560可以加入到腐蚀性涂料中，提高涂层对酸碱、盐雾等腐蚀介质的抵抗能力，延长涂层的使用寿命。

总的来说，硅烷偶联剂560在涂料中的应用非常广泛，可以提高涂层的附着性、耐候性和耐化学性能，适用于不同涂装系统和特殊涂装需求的领域。

一、选用硅烷偶联剂的一般原则已知，硅烷偶联剂的水解速度取于硅能团Si-X，而与有机聚合物的反应活性则取于碳官能团C-Y。

因此，对于不同基材或处理对象，选择适用的硅烷偶联剂至关重要。

选择的方法主要通过试验预选，并应在既有经验或规律的基础上进行。

例如，在一般情况下，不饱和聚酯多选用含CH2=CMeCOO、Vi及CH2-CHOCH2O－的硅烷偶联剂；环氧树脂多选用含CH2－CHCH2O及H2N－硅烷偶联剂；酚醛树脂多选用含H2N－及H2NCONH－硅烷偶联剂；聚烯烃选用乙烯基硅烷；使用硫黄硫化的橡胶则多选用烃基硅烷等。

由于异种材料间的黏接可度受到一系列因素的影响，诸如润湿、表面能、界面层及极性吸附、酸碱的作用、互穿网络及共价键反应等。

因而，光靠试验预选有时还不够精确，还需综合考虑材料的组成及其对硅烷偶联剂反应的敏感度等。

为了提高水解稳定性及降低改性成本，硅烷偶联剂中可掺入三烃基硅烷使用；对于难黏材料，还可将硅烷偶联剂交联的聚合物共用。

硅烷偶联剂用作增黏剂时，主要是通过与聚合物生成化学键、氢键；润湿及表面能效应；改善聚合物结晶性、酸碱反应以及互穿聚合物网络的生成等而实现的。

增黏主要围绕3种体系：即（1）无机材料对有机材料；（2）无机材料对无机材料；（3）有机材料对有机材料。

对于第一种黏接，通常要求将无机材料黏接到聚合物上，故需优先考虑硅烷偶联剂中Y与聚合物所含官能团的反应活性；后两种属于同类型材料间的黏接，故硅烷偶联剂自身的反亲水型聚合物以及无机材料要求增黏时所选用的硅烷偶联剂。

二、使用方法如同前述，硅烷偶联剂的主要应用领域之一是处理有机聚合物使用的无机填料。

后者经硅烷偶联剂处理，即可将其亲水性表面转变成亲有机表面，既可避免体系中粒子集结及聚合物急剧稠化，还可提高有机聚合物对补强填料的润湿性，通过碳官能硅烷还可使补强填料与聚合物实现牢固键合。

但是，硅烷偶联剂的使用效果，还与硅烷偶联剂的种类及用量、基材的特征、树脂或聚合物的性质以及应用的场合、方法及条件等有关。
