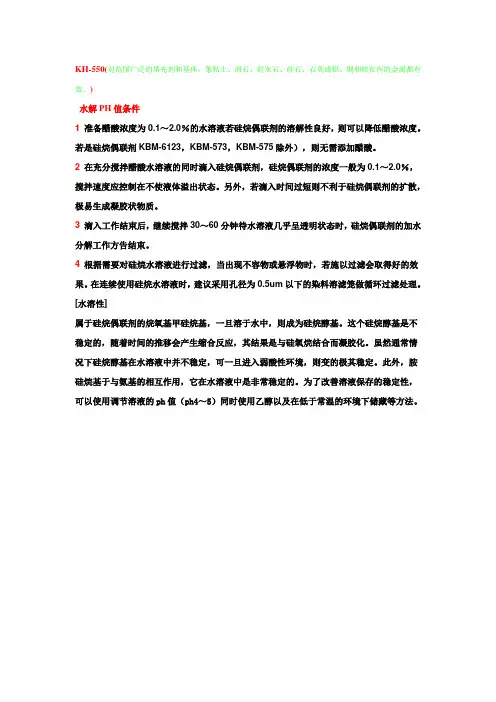

硅烷偶联剂kh550使用方法硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与PH值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的PH值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节PH值至4-5，氨基硅烷因具碱性，不必调节。因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HENSHEL（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。一般搅拌在10-30分钟（速度越慢，时间越长），填料处理后应在120℃烘干（2小时）。（2）、硅烷偶联剂水溶液（玻纤表面处理剂）：玻纤表面处理剂常含有：成膜剂、抗静电剂、表面活性剂、偶联剂、水。偶联剂用量一般为玻纤表面处理剂总量的0.3%-2%，将5倍水溶液首先用有机酸或盐将PH调至一定值，在充分搅拌下，加入硅烷直到透明，然后加入其余组份，对于难溶的硅烷，可用异丙醇助溶。在拉丝过程中将玻纤表面处理剂在玻纤上干燥，除去溶剂及水份即可。（3）、底面法：将5%-20%的硅烷偶联剂的溶液同上面所述，通过涂、刷、喷，浸渍处理基材表面，取出室温晾干24小时，最好在120℃下烘烤15分钟。（4）、直接加入法：硅烷亦可直接加入“填料/树脂”的混合物中，在树脂及填料混合时，硅烷可直接喷洒在混料中。偶联剂的用量一般为填料量的0.1%-2%，（根据填料直径尺寸决定）。然后将加入硅烷的树脂/填料进行模型（挤出、注塑、涂覆等）。大致的填料直径和使用硅烷的比例如下：填料尺寸使用硅烷比例60目0.1%，100目0.25%，200目0.5%，300目0.75%，400目1.0%，500目以上1.5%常用硅烷醇/水溶液所需PH值：产品名称处理时的溶剂适宜PH 值KH-550乙醇/水：9.0~10.0
偶联剂是一种重要的、应用领域日渐广泛的处理剂,主要用作高分子复合材料的
助剂。偶联剂分子结构的最大特点是分子中含有化学性质不同的两个基团,一个是亲无机物的基团,易与无机物表面起化学反应;另一个是亲有机物的基团,能与合成树脂或其它聚合物发生化学反应或生成氢键溶于其中。因此偶联剂被称作“分子桥”,用以改善无机物与有机物之间的界面作用,从而大大提高复合材料的性能,如物理性能、电性能、热性能、光性能等。偶联剂用于橡胶工业中,可提高轮胎、胶板、胶管、胶鞋等产品的耐磨性和耐老化性能,并且能减小ＮＲ用量,从而降低成本。偶联剂的种类繁多,主要有硅烷偶联剂、钛酸酯偶联剂、铝酸酯偶联剂、双金属偶联剂、磷酸酯偶联剂、硼酸酯偶联剂、铬络合物及其它高级脂肪酸、醇、酯的偶联剂等,目前应用范围最广的是硅烷偶联剂和钛酸酯偶联剂。
1硅烷偶联剂硅烷偶联剂是人们研究最早、应用最早的偶联剂。由于其独特的性能及新产品的不断问世,使其应用领域逐渐扩大,已成为有机硅工业的重要分支。它是近年来发展较快的一类有机硅产品,其品种繁多,结构新颖,仅已知结构的产品就有百余种。1945年前后由美国联碳(ＵＣ)和道康宁(ＤｏｗＣｏｒｎｉｎｇ)等公司开发和公布了一系列具有典型结构的硅烷偶联剂;1955年又由ＵＣ公司首次提出了含氨基的硅烷偶联剂;从1959年开始陆续出现了一系列改性氨基硅烷偶联剂;20世纪60年代初期出现的含过氧基硅烷偶联剂和60年代末期出现的具有重氮和叠氮结构的硅烷偶联剂,又大大丰富了硅烷偶联剂的品种。近几十年来,随着玻璃纤维增强塑料的发展,促进了各种偶联剂的研究与开发。改性氨基硅烷偶联剂、过氧基硅烷偶联剂和叠氮基硅烷偶联剂的合成与应用就是这一时期的主要成果。我国于20世纪60年代中期开始研制硅烷偶联剂。首先由中国科学院化学研究所开始研制γ官能团硅烷偶联剂,南京大学也同时开始研制α官能团硅烷偶联剂[1]。
1.1结构和作用机理硅烷偶联剂的通式为ＲｎＳｉＸ(4-ｎ),式中Ｒ为非水解的、可与高分子聚合物结合的有机官能团。根据高分子聚合物的不同性质,Ｒ应与聚合物分子有较强的亲和力或反应能力,如甲基、乙烯基、氨基、环氧基、巯基、丙烯酰氧丙基等。Ｘ为可水解基团,遇水溶液、空气中的水分或无机物表面吸附的水分均可引起分解,与无机物表面有较好的反应性。典型的Ｘ基团有烷氧基、
芳氧基、酰基、氯基等;最常用的则是甲氧基和乙氧基,它们在偶联反应中分别生成甲醇和乙醇副产物。由于氯硅烷在偶联反应中生成有腐蚀性的副产物氯化氢,因此要酌情使用。近年来,相对分子质量较大和具有特种官能团的硅烷偶联剂发展很快,如辛烯基、十二烷基,还有含过氧基、脲基、羰烷氧基和阳离子烃基硅烷偶联剂等。Ｌａｗｒｅｎｃｅ等利用硅烷偶联剂对碳纤维表面进行处理,偶联剂中的甲基硅烷氧端基水解生成的硅羟基与碳纤维表面的羟基官能团进行键合,结果复合材料的拉伸强度和模量提高,空气孔隙率下降[2]。早在1947年美国ＪｏｈｎｓＨｏｐｋｉｎｓ大学的ＷｉｔｔＲＷ等在一份报告中指出,在对烷基氯硅烷偶联剂处理玻璃纤维表面的研究中发现,用含有能与树脂反应的硅烷基团处理玻璃纤维制成聚酯玻璃钢,其强度可提高2倍以上[3]。他们认为,用烷基氯硅烷水解产物处理玻璃纤维表面,能与树脂产生化学键。这是人们第一次从分子的角度解释表面处理剂在界面中的状态。硅烷偶联剂由于在分子中具有这两类化学基团,因此既能与无机物中的羟基反应,又能与有机物中的长分子链相互作用起到偶联的功效,其作用机理大致分以下3步:(1)Ｘ基水解为羟基;(2)羟基与无机物表面存在的羟基生成氢键或脱水成醚键[4];(3)Ｒ基与有机物相结合。
1.2应用在使用硅烷偶联剂时,为获得较佳的效果,需对每一个特定的应用场合进行试验预选。表1示出了根据一般规律及试验经验所归纳的不同材料用硅烷偶联剂。硅烷偶联剂一般要用水和乙醇配成很稀的溶液(质量分数为0.005～0.02)使用,也可单独用水溶解,但要先配成质量分数为0.001的醋酸水溶液,以改善溶解性和促进水解;还可配成非水溶液使用,如配成甲醇、乙醇、丙醇或苯的溶液;也能够直接使用。硅烷偶联剂的用量与其种类和填料表面积有关,即硅烷偶联剂用量(ｇ)=[填料用量(ｇ)×填料表面积(ｍ2·ｇ-1)]/硅烷最小包覆面积(ｍ2·ｇ-1)。如果填料表面积不明确,则硅烷偶联剂的加入量可确定为填料量的1%左右。
硅烷偶联剂的选用
颗粒状或粉状填料可用偶联剂溶液浸渍,然后用离心分离机或压滤机将溶液滤去,再将填料加热、干燥、粉碎。如果用来制造补强复合材料或玻璃钢,可用连

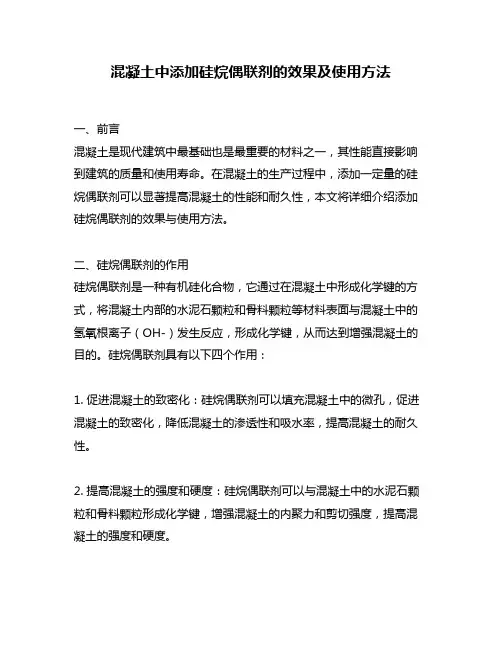

续法先将玻璃纤维或玻璃布浸渍偶联剂溶液,然后干燥、浸树脂、干燥,再加热层压而成玻璃钢板。以上做法称为表面预处理法,都是先将无机材料或被粘物的表面用偶联剂溶液预处理,然后再与有机树脂接触、压合、粘合、成型,其中阳离子型硅烷偶联剂在兼具降低粘度和起偶联作用方面最有效。硅烷偶联剂的应用十分广泛,主要有以下几方面。(1)用作表面处理剂,以改善室温固化硅橡胶与金属的粘合性能;(2)用于无机填料填充塑料时,可以改善其分散性和粘合性;(3)用作增粘剂,在水电站工程中提高水泥与环氧树脂的粘合性;(4)用作密封剂,具有耐水、耐高温、耐气候等性能,用于氟橡胶与金属的粘合密封;(5)用作单组分硅橡胶的交联剂;(6)用作难粘材料聚烯烃(如ＰＥ,ＰＰ)和特种橡胶(如硅橡胶、ＥＰＲ、ＣＲ、氟橡胶)的粘合促进剂。
2钛酸酯偶联剂钛酸酯偶联剂最早出现于20世纪70年代。1974年12月美国Ｋｅｎｒｉｃｈ石油化学公司报道了一类新型的偶联剂,它对许多干燥粉体有良好的偶联效果。此后加有钛酸酯偶联剂的无机物填充聚烯烃复合材料相继问世。目前钛酸酯偶联剂已成为复合材料不可缺少的原料之一。
2.1结构和作用机理(1)结构钛酸酯偶联剂按其化学结构可分为4类[5]:单烷氧基脂肪酸型、磷酸酯型、螯合型和配位体型。钛酸酯偶联剂的分子式为:Ｒ—Ｏ—ＴｉＯ—Ｘ—Ｒ′—Ｙ)ｎ,具有如下功能[5]。①通过Ｒ基与无机填料表面的羟基反应,形成偶联剂的单分子层,从而起化学偶联作用。填料界面上的水和自由质子(Ｈ+)是与偶联剂起作用的反应点。②—Ｏ—能发生各种类型的酯基转化反应,由此可使钛酸酯偶联剂与聚合物及填料产生交联,同时还可与环氧树脂中的羟基发生酯化反应。③Ｘ是与钛氧键连接的原子团,或称粘合基团,决定着钛酸酯偶联剂的特性。这些基团有烷氧基、羧基、硫酰氧基、磷氧基、亚磷酰氧基、焦磷酰氧基等。④Ｒ′是钛酸酯偶联剂分子中的长链部分,主要是保证与聚合物分子的缠结作用和混溶性,提高材料的冲击强度,降低填料的表面能,使体系的粘度显著降低,并具有良好的润滑性和流变性能。⑤Ｙ是钛酸酯偶联剂进行交联的官能团,有不饱和双键基团、氨基、羟基等。⑥ｎ反映了钛酸酯偶联剂分子含有的官能团数。(2)作用机理1977年,ＭｏｎｔｅＳＪ等提出钛酸酯偶联剂能在填料表面形成单分子膜。ＨａｎＣＤ等[6,7]提出偶联剂在填充体系中具有增塑作用和界面
粘合作用。钛酸酯偶联剂能在无机物界面与自由质子(Ｈ+)反应,形成有机单分子层。由于界面不形成多分子层及钛酸酯偶联剂的特殊化学结构,生成的较低表面能使粘度大大降低。用钛酸酯偶联剂处理过的无机物是亲水和亲有机物的。将钛酸酯偶联剂加入聚合物中可提高材料的冲击强度,填料添加量可达50%以上,且不会发生相分离。以上是单分子层理论,还有化学键理论、浸润效应和表面能理论、可变形层理论、约束层理论、酸碱反应理论等。钛酸酯偶联剂的作用机理较为复杂,到目前为止人们已进行了相当多的研究,提出了多种理论,但至今尚无完整统一的认识。
2.2应用钛酸酯偶联剂的预处理法有两种:①溶剂浆液处理法,即将钛酸酯偶联剂溶于大量溶剂中,与无机填料接触,然后蒸去溶剂;②水相浆料处理法,即采用均化器或乳化剂将钛酸酯偶联剂强制乳化于水中,或者先将钛酸酯偶联剂与胺反应,使之生成水溶性盐后,再溶解于水中处理填料。钛酸酯偶联剂可先与无机粉末或聚合物混合,也可同时与二者混合,但一般多采用与无机物混合法。在使用钛酸酯偶联剂时要注意以下几点。(1)用于胶乳体系中,首先将钛酸酯偶联剂加入水相中,有些钛酸酯偶联剂不溶于水,需通过采用季碱反应、乳化反应、机械分散等方法使其溶于水。(2)钛酸酯用量的计算公式为:钛酸酯用量=[填料用量(ｇ)×填料表面积(ｍ2·ｇ-1)]/钛酸酯的最小包覆面积(ｍ2·ｇ-1)。其用量通常为填料用量的0.5%,或为固体树脂用量的0.25%,最终由效能来决定其最佳用量。钛酸酯偶联剂用量一般为无机填料的0.25%～2%。(3)大多数钛酸酯偶联剂特别是非配位型钛酸酯偶联剂,能与酯类增塑剂和聚酰树脂进行不同程度的酯交换反应,因此增塑剂需待偶联后方可加入。(4)螯合型钛酸酯偶联剂对潮湿的填料或聚合物的水溶液体系的改性效果最好。(5)钛酸酯偶联剂有时可以与硅烷偶联剂并用以产生协同效果。但是,这两种偶联剂会在填料界面处对自由质子产生竞争作用。(6)单烷氧基钛酸酯偶联剂用于经干燥和煅烧处理过的无机填料时改性效果最好。碳酸钙在橡胶、塑料工业中是一种很重要的填料。通过钛酸酯偶联剂对其改性,可大大增强碳酸钙的用量,提高其对橡胶的补强作用。钛酸酯偶联剂还大量用于其它无机填料的表面改性中[8],特别是在磁性复合材料和磁性记录材料方面的应用,具有高填充性、耐热性,可提高磁性粒子与树脂的粘合性、弹性及磁性的稳定性;用于导电性
复合材料或涂料中,通过利用铜粉作导电基质,可提高材料的分散性、耐湿性、致密性和导电性;加入ＰＶＣ、丙烯腈丁二烯苯乙烯共聚物(ＡＢＳ)、ＰＳ、ＰＥ、ＰＣ、聚砜、聚酰胺、聚酰亚胺等树脂中,可降低燃烧时的发烟性能;用于绝缘电缆包皮,可改善其耐潮湿性及耐磨性。
3铝酸酯偶联剂铝酸酯偶联剂是由福建师范大学研制的一种新型偶联剂[9],其结构与钛酸酯偶联剂类似,分子中存在两类活性基团,一类可与无机填料表面作用;另一类可与树脂分子缠结,由此在无机填料与基体树脂之间产生偶联作用。铝酸酯偶联剂在改善制品的物理性能,如提高冲击强度和热变形温度方面,可与钛酸酯偶联剂相媲美;其成本较低,价格仅为钛酸酯偶联剂的一半,且具有色浅、无毒、使用方便等特点,热稳定性能优于钛酸酯偶联剂。章文贡等[10]通过采用各种偶联剂对碳酸钙进行改性得出以下结论:(1)经铝酸酯偶联剂改性的活性碳酸钙具有吸湿性低、吸油量少、平均粒径较小、在有机介质中易分散、活性高等特点;(2)铝酸酯偶联剂的热稳定性优于钛酸酯偶联剂,基本上不影响原碳酸钙的白度;(3)经铝酸酯偶联剂改性的活性碳酸钙广泛适用于填充ＰＶＣ,ＰＥ,ＰＰ,ＰＵ和ＰＳ等塑料,不仅能保证制品的加工性能和物理性能,还可增大碳酸钙的填充量,降低制品成本。
4双金属偶联剂双金属偶联剂的特点是在两个无机骨架上引入有机官能团,因此它具有其它偶联剂所没有的性能:加工温度低,室温和常温下即可与填料相互作用;偶联反应速度快;分散性好,可使改性后的无机填料与聚合物易于混合,能增大无机填料在聚合物中的填充量;价格低廉,约为硅烷偶联剂的一半。铝锆酸酯偶联剂是美国Ｃａｖｅｄｏｎ化学公司在20世纪80年代中期研究开发的新型偶联剂,能显著降低填充体系的粘度,改善流动性,尤其可使碳酸钙乙醇浆料体系的粘度大大降低,而且易于合成,无三废排放,用途广泛,使用方法简单而有效,既兼备钛酸酯偶联剂的优点,又能像硅烷偶联剂一样使用,而价格仅为硅烷偶联剂的一半[11]。根据用途及处理对象不同,可按桥联配位基选取不同的铝锆酸酯偶联剂。李战强等[12]将铝锆偶联剂应用于电缆胶料中,极大地改善了胶料的加工性能,降低了成本。
5木质素偶联剂木质素是一种含有羟基、羧基、甲氧基等活性基团的大分子有机物,是工业造纸废水中的主要成分。对木质素的开发和应用,既可减少工业污染,又能增加其使用价值。木质素是在第二次世界大战中开始被人们所注意,战后被开发出来的。在橡胶工业中的应用主要以补强作用为主,以提高胶料的拉伸强度、撕裂强度及耐磨性;可在橡胶中大量填充,以节约生胶用量,并能在相同体积下得到质量更轻的橡胶制品。木质素偶联剂的价格比硅烷偶联剂便宜,并且是变废为宝,今后将会有良好的应用前景[13]。
6锡偶联剂在工业生产溶聚丁苯橡胶(ＳＳＢＲ)时常采用四氯化锡偶联活性ＳＢＲ,所得ＳＳＢＲ称为锡偶联ＳＳＢＲ。其特点是碳锡键在混炼过程中易受剪切和热的作用而发生断裂,导致相对分子质量下降,从而改善了胶料的加工性能;链末端锡原子活性高,可增强炭黑与胶料之间的相互作用,提高胶料的强度和耐磨性能,有利于降低滚动阻力和减小滞后损失。由于锡偶联剂的独特性能,使其越来越受到人们的关注[14～18]。
7结语除上述介绍的偶联剂外,还有锆偶联剂、磷酸酯偶联剂、稀土偶联剂[19]等。随着复合材料的不断发展,对无机物的改性要求越来越多,偶联剂由于独特的表面改性效果而受到人们的广泛重视,今后的研究重点将放在适用范围广、一剂多能、改性效果更好、成本更低廉的新型偶联剂和相应的偶联技术上。
常用硅烷偶联剂——K H550、KH560、KH570、KH792、DL602 1.KH550 KH550硅烷偶联剂CAS号：919-30-2 一、国外对应牌号 A-1100（美国联碳），Z-6011（美国道康宁），KBM-903（日本信越）。本品有碱性，通用性强，适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性和热固性树脂。 二、化学名称分子式： 名称：γ-氨丙基三乙氧基硅烷 别名：3-三乙氧基甲硅烷基-1-丙胺 【3-TriethoxysilylpropylamineAPTES】， γ-氨丙基三乙氧基硅烷或3-氨基丙基三乙氧基硅烷【3-AminpropyltriethoxysilaneAMEO】 分子式：NH2(CH2)3Si(OC2H5)3 分子量：221.37 分子结构： 三、物理性质:
外观：无色透明液体 密度（ρ25℃)：0.946 沸点：217℃ 折光率nD25:1.420 溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于水。在水中水解，呈碱性。 本品应严格密封，存放于干燥、阴凉、避光的室内。 四、KH550主要用途： 本品应用于矿物填充的酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性和热固体树脂，能大幅度提高增强塑料的干湿态抗弯强度、抗压强度、剪切强度等物理力学性能和湿态电气性能，并改善填料在聚合物中的润湿性和分散性。 本品是优异的粘结促进剂，可用于聚氨酯、环氧、腈类、酚醛胶粘剂和密封材料，可改善颜料的分散性并提高对玻璃、铝、铁金属的粘合性，也适用于聚氨酯、环氧和丙烯酸乳胶涂料。 在树脂砂铸造中，本品增强树脂硅砂的粘合性，提高型砂强度抗湿性。 在玻纤棉和矿物棉生产中，将其加入到酚醛粘结剂中，可提高防潮性及增加压缩回弹性。 在砂轮制造中它有助于改进耐磨自硬砂的酚醛粘合剂的粘结性及耐水性。 2.KH560
硅烷偶联剂的使用说 明
硅烷偶联剂使用说明 一、选用硅烷偶联剂的一般原则 已知，硅烷偶联剂的水解速度取于硅能团Si-X，而与有机聚合物的反应活性则取于碳官能团C-Y。因此，对于不同基材或处理对象，选择适用的硅烷偶联剂至关重要。选择的方法主要通过试验预选，并应在既有经验或规律的基础上进行。例如，在一般情况下，不饱和聚酯多选用含CH2=CMeCOO、Vi及CH2-CHOCH2O－的硅烷偶联剂；环氧树脂多选用含CH2－CHCH2O及H2N－硅烷偶联剂；酚醛树脂多选用含H2N－及H2NCONH－硅烷偶联剂；聚烯烃多选用乙烯基硅烷；使用硫黄硫化的橡胶则多选用烃基硅烷等。由于异种材料间的黏接可度受到一系列因素的影响，诸如润湿、表面能、界面层及极性吸附、酸碱的作用、互穿网络及共价键反应等。因而，光靠试验预选有时还不够精确，还需综合考虑材料的组成及其对硅烷偶联剂反应的敏感度等。为了提高水解稳定性及降低改性成本，硅烷偶联剂中可掺入三烃基硅烷使用；对于难黏材料，还可将硅烷偶联剂交联的聚合物共用。 硅烷偶联剂用作增黏剂时，主要是通过与聚合物生成化学键、氢键；润湿及表面能效应；改善聚合物结晶性、酸碱反应以及互穿聚合物网络的生成等而实现的。增黏主要围绕3种体系：即（1）无机材料对有机材料；（2）无机材料对无机材料；（3）有机材料对有机材料。对于第一种黏接，通常要求将无机材料黏接到聚合物上，故需优先考虑硅烷偶联剂中Y与聚合物所含官能团的反应活性；后两种属于同类型材料间的黏接，故硅烷偶联剂自身的反亲水型聚合物以及无机材料要求增黏时所选用的硅烷偶联剂。 二、使用方法 如同前述，硅烷偶联剂的主要应用领域之一是处理有机聚合物使用的无机填料。后者经硅烷偶联剂处理，即可将其亲水性表面转变成亲有机表面，既可避免体系中粒子集结及聚合物急剧稠化，还可提高有机聚合物对补强填料的润湿性，通过碳官能硅烷还可使补强填料与聚合物实现牢固键合。但是，硅烷偶联剂的使用效果，还与硅烷偶联剂的种类及用量、基材的特征、树脂或聚合物的性质以及应用的场合、方法及条件等有关。本节侧重介绍硅烷偶联剂的两种使用方法，即表面处理法及整体掺混法。前法是用硅烷偶联剂稀溶液处理基体表面；后法是将硅烷偶联剂原液或溶液，直接加入由聚合物及填料配成的混合物中，因而特别适用于需要搅拌混合的物料体系。 1、硅烷偶联剂用量计算 被处理物（基体）单位比表面积所占的反应活性点数目以及硅烷偶联剂覆盖表面的厚度是决定基体表面硅基化所需偶联剂用量的关键因素。为获得单分子层覆盖，需先测定基体的Si－OH含量。已知，多数硅质基体的Si－OH含是来4-12个 /μ㎡，因而均匀分布时，1mol硅烷偶联剂可覆盖约7500m2的基体。具有多个可水解基团的硅烷偶联剂，由于自身缩合反应，多少要影响计算的准确性。若使用 Y3SiX处理基体，则可得到与计算值一致的单分子层覆盖。但因Y3SiX价昂，且覆
常用硅烷偶联剂介绍标准化管理部编码-[99968T-6889628-J68568-1689N]
常用硅烷偶联剂介绍 1.KH550 KH550硅烷偶联剂CAS号：919-30-2 一、国外对应牌号 A-1100（美国联碳），Z-6011（美国道康宁），KBM-903（日本信越）。本品有碱性，通用性强，适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性和热固性树脂。 二、化学名称分子式： 名称：γ-氨丙基三乙氧基硅烷 别名：3-三乙氧基甲硅烷基-1-丙胺 【3-TriethoxysilylpropylamineAPTES】， γ-氨丙基三乙氧基硅烷或3-氨基丙基三乙氧基硅烷【3-AminpropyltriethoxysilaneAMEO】 分子式：NH 2(CH 2 ) 3 Si(OC 2 H 5 ) 3 分子量：221.37 分子结构： 三、物理性质: 外观：无色透明液体 密度（ρ25℃)：0.946
沸点：217℃ 折光率nD25:1.420 溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于水。在水中水解，呈碱性。 本品应严格密封，存放于干燥、阴凉、避光的室内。 四、KH550主要用途： 本品应用于矿物填充的酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性和热固体树脂，能大幅度提高增强塑料的干湿态抗弯强度、抗压强度、剪切强度等物理力学性能和湿态电气性能，并改善填料在聚合物中的润湿性和分散性。 本品是优异的粘结促进剂，可用于聚氨酯、环氧、腈类、酚醛胶粘剂和密封材料，可改善颜料的分散性并提高对玻璃、铝、铁金属的粘合性，也适用于聚氨酯、环氧和丙烯酸乳胶涂料。 在树脂砂铸造中，本品增强树脂硅砂的粘合性，提高型砂强度抗湿性。 在玻纤棉和矿物棉生产中，将其加入到酚醛粘结剂中，可提高防潮性及增加压缩回弹性。 在砂轮制造中它有助于改进耐磨自硬砂的酚醛粘合剂的粘结性及耐水性。 2.KH560 一、国外对应牌号： A-187（美国联碳公司）。
常用硅烷偶联剂介绍 1. KH550 KH550硅烷偶联剂CAS号：919-30-2 一、国外对应牌号 A-1100（美国联碳），Z-6011（美国道康宁），KBM-903（日本信越）。本品有碱性，通用性强，适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性和热固性树脂。 二、化学名称分子式： 名称：γ-氨丙基三乙氧基硅烷 别名：3-三乙氧基甲硅烷基-1-丙胺 【3-Triethoxysilylpropylamine APTES】， γ-氨丙基三乙氧基硅烷或3-氨基丙基三乙氧基硅烷 【3-Aminpropyltriethoxysilane AMEO】分子式：NH2(CH2)3Si(OC2H5)3 分子量：221.37 分子结构： 三、物理性质: 外观：无色透明液体 密度（ρ25℃)：0.946 沸点：217℃
折光率nD25: 1.420 溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于水。在水中水解，呈碱性。 本品应严格密封，存放于干燥、阴凉、避光的室内。 四、KH550主要用途： 本品应用于矿物填充的酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性和热固体树脂，能大幅度提高增强塑料的干湿态抗弯强度、抗压强度、剪切强度等物理力学性能和湿态电气性能，并改善填料在聚合物中的润湿性和分散性。 本品是优异的粘结促进剂，可用于聚氨酯、环氧、腈类、酚醛胶粘剂和密封材料，可改善颜料的分散性并提高对玻璃、铝、铁金属的粘合性，也适用于聚氨酯、环氧和丙烯酸乳胶涂料。 在树脂砂铸造中，本品增强树脂硅砂的粘合性，提高型砂强度抗湿性。 在玻纤棉和矿物棉生产中，将其加入到酚醛粘结剂中，可提高防潮性及增加压缩回弹性。 在砂轮制造中它有助于改进耐磨自硬砂的酚醛粘合剂的粘结性及耐水性。 2. KH560 一、国外对应牌号：
硅烷偶联剂的使用（完整篇） 一、选用硅烷偶联剂的一般原则 已知，硅烷偶联剂的水解速度取于硅能团Si-X，而与有机聚合物的反应活性则取于碳官能团C-Y。因此，对于不同基材或处理对象，选择适用的硅烷偶联剂至关重要。选择的方法主要通过试验预选，并应在既有经验或规律的基础上进行。例如，在一般情况下，不饱和聚酯多选用含CH2=CMeCOO、Vi及 CH2-CHOCH2O－的硅烷偶联剂；环氧树脂多选用含CH2－CHCH2O及H2N－硅烷偶联剂；酚醛树脂多选用含H2N－及H2NCONH－硅烷偶联剂；聚烯烃选用乙烯基硅烷；使用硫黄硫化的橡胶则多选用烃基硅烷等。由于异种材料间的黏接可度受到一系列因素的影响，诸如润湿、表面能、界面层及极性吸附、酸碱的作用、互穿网络及共价键反应等。因而，光靠试验预选有时还不够精确，还需综合考虑材料的组成及其对硅烷偶联剂反应的敏感度等。为了提高水解稳定性及降低改性成本，硅烷偶联剂中可掺入三烃基硅烷使用；对于难黏材料，还可将硅烷偶联剂交联的聚合物共用。硅烷偶联剂用作增黏剂时，主要是通过与聚合物生成化学键、氢键；润湿及表面能效应；改善聚合物结晶性、酸碱反应以及互穿聚合物网络的生成等而实现的。增黏主要围绕3种体系：即（1）无机材料对有机材料；（2）无机材料对无机材料；（3）有机材料对有机材料。对于第一种黏接，通常要求将无机材料黏接到聚合物上，故需优先考虑硅烷偶联剂中Y与聚合物所含官能团的反应活性；后两种属于同类型材料间的黏接，故硅烷偶联剂自身的反亲水型聚合物以及无机材料要求增黏时所选用的硅烷偶联剂。 二、使用方法 如同前述，硅烷偶联剂的主要应用领域之一是处理有机聚合物使用的无机填料。后者经硅烷偶联剂处理，即可将其亲水性表面转变成亲有机表面，既可避免体系中粒子集结及聚合物急剧稠化，还可提高有机聚合物对补强填料的润湿性，通过碳官能硅烷还可使补强填料与聚合物实现牢固键合。但是，硅烷偶联剂的使用效果，还与硅烷偶联剂的种类及用量、基材的特征、树脂或聚合物的性质以及应用的场合、方法及条件等有关。本节侧重介绍硅烷偶联剂的两种使用方法，即表面处理法及整体掺混法。前法是用硅烷偶联剂稀溶液处理基体表面；后法是将硅烷偶联剂原液或溶液，直接加入由聚合物及填料配成的混合物中，因而特别适用于需要搅拌混合的物料体系。 1、硅烷偶联剂用量计算 被处理物（基体）单位比表面积所占的反应活性点数目以及硅烷偶联剂覆盖表面的厚度是决定基体表面硅基化所需偶联剂用量的关键因素。为获得单分子层覆盖，需先测定基体的Si－OH含量。已知，多数硅质基体的Si－OH含是来4-12个/μ㎡，因而均匀分布时，1mol硅烷偶联剂可覆盖约7500m2的基体。具有多个可水解基团的硅烷偶联剂，由于自身缩合反应，多少要影响计算的准确性。若使用Y3SiX处理基体，则可得到与计算值一致的单分子层覆盖。但因Y3SiX价昂，且覆盖耐水解性差，故无实用价值。此外，基体表面的Si-OH数，也随加热条件而变化。例如，常态下Si－OH数为5.3个/μ㎡硅质基体，经在400℃或800℃下加热处理后，则Si－OH值可相应降为2.6个/μ㎡或＜1个/μ㎡。反之，使用湿热盐酸处理基体，则可得到高Si－OH含量；使用碱性洗涤剂处理基体表面，则可形成硅醇阴离子。硅烷偶联剂的可润湿面积（WS），是指1g硅烷偶联剂的溶液所能覆盖基体的面积（㎡/g）。若将其与含硅基体的表面积值（㎡/g）关连，即可计算出单分子层覆盖所需的硅烷偶联剂用量。以处理填料为例，填料表面形成单分子
硅烷偶联剂使用说明 一、选用硅烷偶联剂的一般原则 已知，硅烷偶联剂的水解速度取于硅能团Si-X，而与有机聚合物的反应活性则取于碳官能团C-Y。因此，对于不同基材或处理对象，选择适用的硅烷偶联剂至关重要。选择的方法主要通过试验预选，并应在既有经验或规律的基础上进行。例如，在一般情况下，不饱和聚酯多选用含CH2=CMeCOO、Vi及CH2-CHOCH2O－的硅烷偶联剂；环氧树脂多选用含CH2－CHCH2O及H2N－硅烷偶联剂；酚醛树脂多选用含H2N－及H2NCONH－硅烷偶联剂；聚烯烃多选用乙烯基硅烷；使用硫黄硫化的橡胶则多选用烃基硅烷等。由于异种材料间的黏接可度受到一系列因素的影响，诸如润湿、表面能、界面层及极性吸附、酸碱的作用、互穿网络及共价键反应等。因而，光靠试验预选有时还不够精确，还需综合考虑材料的组成及其对硅烷偶联剂反应的敏感度等。为了提高水解稳定性及降低改性成本，硅烷偶联剂中可掺入三烃基硅烷使用；对于难黏材料，还可将硅烷偶联剂交联的聚合物共用。 硅烷偶联剂用作增黏剂时，主要是通过与聚合物生成化学键、氢键；润湿及表面能效应；改善聚合物结晶性、酸碱反应以及互穿聚合物网络的生成等而实现的。增黏主要围绕3种体系：即（1）无机材料对有机材料；（2）无机材料对无机材料；（3）有机材料对有机材料。对于第一种黏接，通常要求将无机材料黏接到聚合物上，故需优先考虑硅烷偶联剂中Y与聚合物所含官能团的反应活性；后两种属于同类型材料间的黏接，故硅烷偶联剂自身的反亲水型聚合物以及无机材料要求增黏时所选用的硅烷偶联剂。 二、使用方法 如同前述，硅烷偶联剂的主要应用领域之一是处理有机聚合物使用的无机填料。后者经硅烷偶联剂处理，即可将其亲水性表面转变成亲有机表面，既可避免体系中粒子集结及聚合物急剧稠化，还可提高有机聚合物对补强填料的润湿性，通过碳官能硅烷还可使补强填料与聚合物实现牢固键合。但是，硅烷偶联剂的使用效果，还与硅烷偶联剂的种类及用量、基材的特征、树脂或聚合物的性质以及应用的场合、方法及条件等有关。本节侧重介绍硅烷偶联剂的两种使用方法，即表面处理法及整体掺混法。前法是用硅烷偶联剂稀溶液处理基体表面；后法是将硅烷偶联剂原液或溶液，直接加入由聚合物及填料配成的混合物中，因而特别适用于需要搅拌混合的物料体系。 1、硅烷偶联剂用量计算 被处理物（基体）单位比表面积所占的反应活性点数目以及硅烷偶联剂覆盖表面的厚度是决定基体表面硅基化所需偶联剂用量的关键因素。为获得单分子层覆盖，需先测定基体的
一、选用硅烷偶联剂的一般原则 已知，硅烷偶联剂的水解速度取于硅能团Si-X ，而与有机聚合物的反应活性则取于碳官能团C-丫。因此，对于不同基材或处理对象，选择适用的硅烷偶联剂至关重要。选择的方法主要通过试验预选，并应在既有经验或规律的基础上进行。例如，在一般情况下，不饱和聚酯多选用含CH2=CMeC、OOVi 及CH2-CHOCH－2O 的硅烷偶联剂；环氧树脂多选用含CH2- CHCH2及H2N-硅烷偶联剂；酚醛树脂多选用含H2N-及H2NC0NH硅烷偶联剂；聚烯烃选用乙烯基硅烷；使用硫黄硫化的橡胶则多选用烃基硅烷等。由于异种材料间的黏接可度受到一系列因素的影响，诸如润湿、表面能、界面层及极性吸附、酸碱的作用、互穿网络及共价键反应等。因而， 光靠试验预选有时还不够精确，还需综合考虑材料的组成及其对硅烷偶联剂反应的敏感度等。为了提高水解稳定性及降低改性成本，硅烷偶联剂中可掺入三烃基硅烷使用；对于难黏材料，还可将硅烷偶联剂交联的聚合物共用。硅烷偶联剂用作增黏剂时，主要是通过与聚合物生成化学键、氢键；润湿及表面能效应；改善聚合物结晶性、酸碱反应以及互穿聚合物网络的生成等而实现的。增黏主要围绕 3 种体系：即（1）无机材料对有机材料；（2）无机材料对无机材料；（3）有机材料对有机材料。对于第一种黏接，通常要求将无机材料黏接到聚合物上，故需优先考虑硅烷偶联剂中丫与聚合物所含官能团的反应活性；后两种属于同类型材料间的黏接，故硅烷偶联剂自身的反亲水型聚合物以及无机材料要求增黏时所选用的硅烷偶联剂。 二、使用方法 如同前述，硅烷偶联剂的主要应用领域之一是处理有机聚合物使用的无机填料。后者经硅烷偶联剂处理，即可将其亲水性表面转变成亲有机表面，既可避免体系中粒子集结及聚合物急剧稠化，还可提高有机聚合物对补强填料的润湿性，通过碳官能硅烷还可使补强填料与聚合物实现牢固键合。但是，硅烷偶联剂的使用效果，还与硅烷偶联剂的种类及用量、基材的特征、树脂或聚合物的性质以及应用的场合、方法及条件等有关。本节侧重介绍硅烷偶联剂的两种使用方法，即表面处理法及整体掺混法。前法是用硅烷偶联剂稀溶液处理基体表面；后法是将硅烷偶联剂原液或溶液，直接加入由聚合物及填料配成的混合物中，因而特别适用于需要搅拌混合的物料体系。 1、硅烷偶联剂用量计算 被处理物（基体）单位比表面积所占的反应活性点数目以及硅烷偶联剂覆盖表面的厚度是决定基体表面硅基化所需偶联剂用量的关键因素。为获得单分子层覆盖，需先测定基体的Si—OH含量。已知，多数硅质基体的Si —OH含是来4-12 个/卩叭因而均匀分布时，1mol硅烷偶联剂可覆盖约7500m2的基体。具有多个可水解基团的硅烷偶联剂，由于自身缩合反应，多少要影响计算的准确性。若使用丫3SiX处理基体，则可得到与计算值一致的单分子层覆盖。但因丫3SiX价昂，且覆盖耐水解性差，故无实用价值。此外，基体表面的Si-OH数，也随加热条件而变化。例如，常态下Si —OH数为5.3个/卩川硅质基体，经在400C或800C 下加热处理后，则Si —OH值可相应降为2.6个/卩卅或V 1个/卩讥反之，使用湿热盐酸处理基体，则可得到高Si —OH含量；使用碱性洗涤剂处理基体表面，则可形成硅醇阴离子。硅烷偶联剂的可润湿面积（WS，是指ig硅烷偶联剂的溶液所能覆
硅烷偶联剂介绍
目录 1 硅烷偶联剂 (1) 有机硅烷偶联剂的选择原则 (3) 偶联剂用量 (4) 硅烷偶联剂作用机理 (5) 硅烷偶联剂使用方法 (6) 硅烷偶联剂分类与用途 (7) 硅烷偶联剂A-151 (7) 硅烷偶联剂A-171 (8) 硅烷偶联剂A-172 (9) 硅烷偶联剂KH-540 (9) 硅烷偶联剂KH-550 (10) 硅烷偶联剂KH-551 (10) 硅烷偶联剂KH-560 (11) 硅烷偶联剂KH-570 (12) 硅烷偶联剂KH-580 (13) 硅烷偶联剂KH-602 (13) 硅烷偶联剂KH-791 (14) 硅烷偶联剂KH-792 (15) 硅烷偶联剂KH-901 (16) 硅烷偶联剂KH-902 (16) 硅烷偶联剂nd-22 (17) 硅烷偶联剂ND-42(南大42) (17) 硅烷偶联剂ND-43 (17) 硅烷偶联剂SI-69 (18) 苯基三甲氧基硅烷 (18) 苯基三乙氧基硅烷 (19) 甲基三乙氧基硅烷 (20)
钛酸酯偶联剂 (20) 钛酸酯偶联剂101(钛酸酯TTS) (20) 钛酸酯偶联剂102 (21) 钛酸酯偶联剂105 (21) 有机硅烷偶联剂的选择原则 有机硅烷偶联剂的选择一般凭借对有机硅烷偶联剂侧试数据进行经脸总结，准确.地预测有机硅烷偶联剂是非常困难的。使用有机硅烷偶联剂后增大的键强度是一系列复杂因素的综合，如浸润、表面能、边界层的吸附、极性吸附，酸碱相互作用等. 预选有机硅烷偶联剂可遵循以下规津:不饱和聚醋可选用乙烯纂、环氧基及甲基丙烯陈氧基型有机硅烷偶联剂;环氧树脂宜选用环氧基或氨基型有机硅烷偶联剂;酚醛树脂宜选用氨基或服基型有机硅烷偶联剂;烯烃聚合物宜选用乙烯基型右机硅烷偶联剂;硫磺硫化的橡胶宜选用疏基型有机硅烷偶联剂等， 一、选用硅烷偶联剂的一般原则已知，硅烷偶联剂的水解速度取于硅能团Si-X，而与有机聚合物的反应活性则取于碳官能团C-Y。因此，对于不同基材或处理对象，选择适用的硅烷偶联剂至关重要。选择的方法主要通过试验，预选并应在既有经验或规律的基础上进行。例如，在一般情况下，不饱和聚酯多选用含CH2=CMeCOOVi及CH2-CHOCH2O的硅烷偶联剂：环氧树脂多选用含CH2CHCH2O及H2N硅烷偶联剂：酚醛树脂多选用含H2N及H2NCONH硅烷偶联剂：聚烯烃多选用乙烯基硅烷：使用硫黄硫化的橡胶则多选用烃基硅烷等。由于异种材料间的黏接强度受到一系列因素的影响，诸如润湿、表面能、界面层及极性吸附、酸碱的作用、互穿网络及共价键反应等。因而，光靠试验预选有时还不够精确，还需综合考虑材料的组成及其对硅烷偶联剂反应的敏感度等。为了提高水解稳定性及降低改性成本，硅烷偶联剂中可掺入三烃基硅烷使用；对于难黏材料，还可将硅烷偶联剂交联的聚合物共用。 硅烷偶联剂用作增黏剂时，主要是通过与聚合物生成化学键、氢键；润湿及表面能效应：改善聚合物结晶性、酸碱反应以及互穿聚合物网络的生成等而实现的。增黏主要围绕3种体系：即（1）无机材料对有机材料；（2）无机材料对无机材料；（3）有机材料对有机材料。对于第一种黏接，通常要求将无机材料黏接到聚合物上，故需优先考虑硅烷偶联剂中Y与聚合物所含官能团的反应活性：后两种属于同类型材料间的黏接，故硅烷偶联剂自身的反亲水型聚合物以及无机材料要求增黏时所选用的硅烷偶联剂。 硅烷偶联剂牌号偶联剂应用领 域 偶联剂作用 KH-540 KH-550 胶黏剂行业●提高粘接力及粘接寿命 ●在潮湿和干燥的条件下仍具有良好的粘结效果●更佳的耐溶剂性、提高储存寿命 KH-560 KH-570 KH-792 Si-602 Si-563 KH-540 KH-550 涂料行业●有机聚合物和无机表面之间的附着力促进剂●粘合体系的交联剂和固化剂，共聚单体 ●填料和颜料的分散剂 ●在抗刮和抗腐蚀涂料中充当粘结组分及涂层 KH-560 KH-570 KH-792 Si-602 Si-563 A-151
常用硅烷偶联剂介绍 1.KH550 KH550硅烷偶联剂CAS号：919-30-2 一、国外对应牌号 A-1100（美国联碳），Z-6011（美国道康宁），KBM-903（日本信越）。本品有碱性，通用性强，适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性和热固性树脂。 二、化学名称分子式： 名称：γ-氨丙基三乙氧基硅烷 别名：3-三乙氧基甲硅烷基-1-丙胺 【3-TriethoxysilylpropylamineAPTES】， γ-氨丙基三乙氧基硅烷或3-氨基丙基三乙氧基硅烷【3-AminpropyltriethoxysilaneAMEO】 分子式：NH 2(CH 2 ) 3 Si(OC 2 H 5 ) 3 分子量：221.37 分子结构： 三、物理性质: 外观：无色透明液体 密度（ρ25℃)：0.946
沸点：217℃ 折光率nD25:1.420 溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于水。在水中水解，呈碱性。 本品应严格密封，存放于干燥、阴凉、避光的室内。 四、KH550主要用途： 本品应用于矿物填充的酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性和热固体树脂，能大幅度提高增强塑料的干湿态抗弯强度、抗压强度、剪切强度等物理力学性能和湿态电气性能，并改善填料在聚合物中的润湿性和分散性。 本品是优异的粘结促进剂，可用于聚氨酯、环氧、腈类、酚醛胶粘剂和密封材料，可改善颜料的分散性并提高对玻璃、铝、铁金属的粘合性，也适用于聚氨酯、环氧和丙烯酸乳胶涂料。 在树脂砂铸造中，本品增强树脂硅砂的粘合性，提高型砂强度抗湿性。 在玻纤棉和矿物棉生产中，将其加入到酚醛粘结剂中，可提高防潮性及增加压缩回弹性。 在砂轮制造中它有助于改进耐磨自硬砂的酚醛粘合剂的粘结性及耐水性。 2.KH560 一、国外对应牌号： A-187（美国联碳公司）。

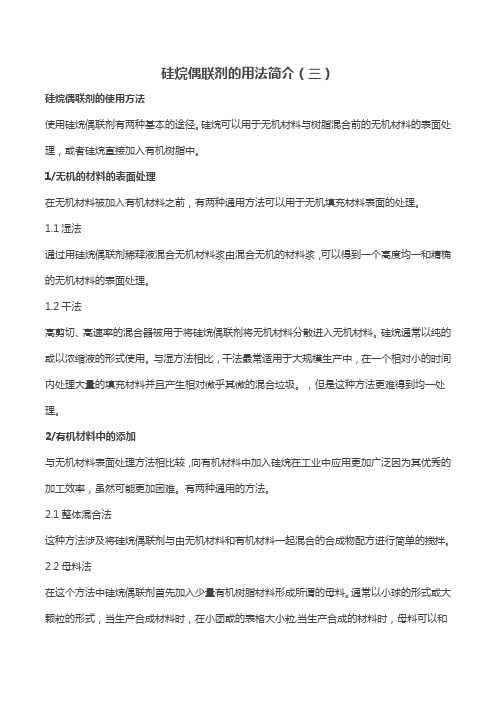

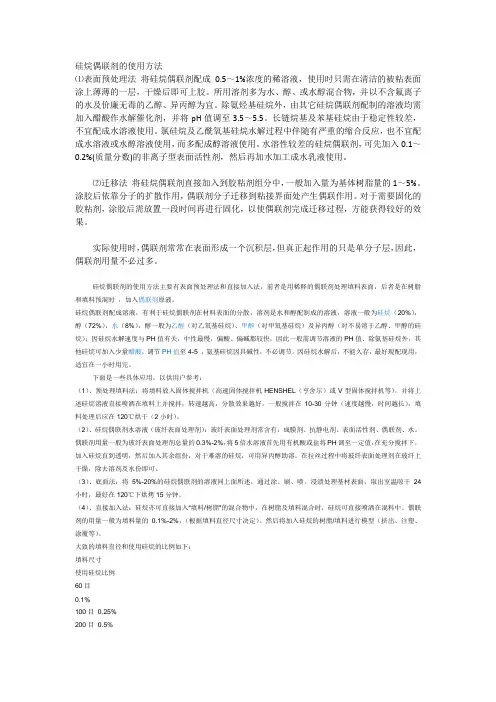

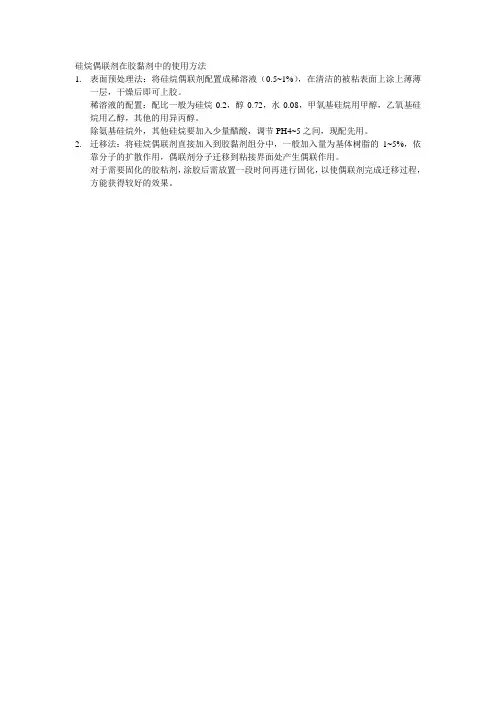

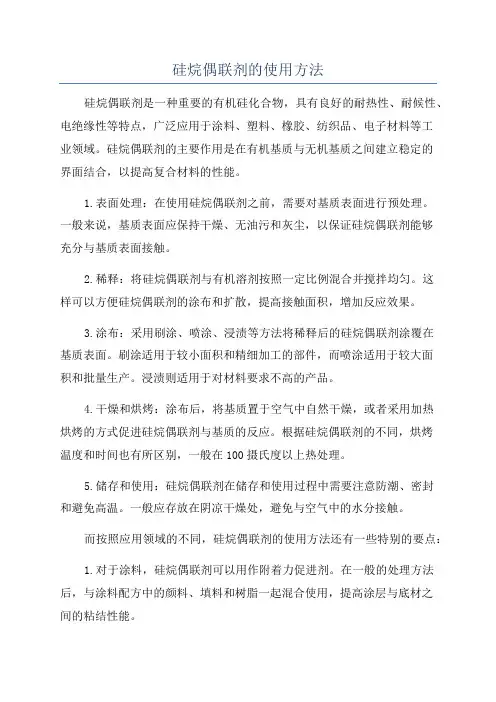

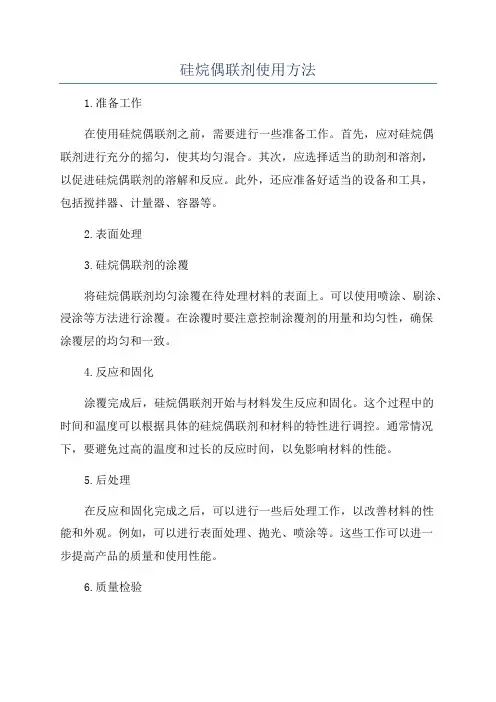

硅烷偶联剂的使用方法 硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂的原液。 (1)表面预处理法 将硅烷偶联剂配成0.5～1%浓度的稀溶液，使用时只需在清洁的被粘表面涂上薄薄的一层，干燥后即可上胶。所用溶剂多为水、醇（甲氧基硅烷选择甲醇，乙氧基硅烷选择乙醇）、或水醇混合物，并以不含氟离子的水及价廉无毒的乙醇、异丙醇为宜。除氨烃基硅烷外，由其它硅烷偶联剂配制的溶液均需加入醋酸作水解催化剂，并将pH值调至3.5～5.5。长链烷基及苯基硅烷由于稳定性较差，不宜配成水溶液使用。氯硅烷及乙氧基硅烷水解过程中伴随有严重的缩合反应，也不宜配成水溶液或水醇溶液使用，而多配成醇溶液使用。水溶性较差的硅烷偶联剂，可先加入0.1～0.2%(质量分数)的非离子型表面活性剂，然后再加水加工成水乳液使用。硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%）、醇（72%）、水（8%），醇一般为乙醇（对乙氧基硅烷）甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）因硅烷水解速度与PH值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的PH值，除氨基硅烷外，其他硅烷可加入少量醋酸，调节PH值至4—5，氨基硅烷因具碱性，不必调节。因硅烷水解后，不能久存，最好现配现用，最好在一小时内用完。 (2)直接添加方法 将硅烷偶联剂直接加入到胶粘剂组分中，一般加入量为基体树脂量的1～5%。涂胶后依靠分子的扩散作用，偶联剂分子迁移到粘接界面处产生偶联作用。对于需要固化的胶粘剂，涂胶后需放置一段时间再进行固化，以使偶联剂完成迁移过程，方能获得较好的效果。实际使用时，偶联剂常常在表面形成一个沉积层，但真正起作用的只是单分子层，因此，偶联剂用量不必过多。 硅烷偶联剂具体使用方法 （1）预处理填料法 将填料放入固体搅拌机(高速固体搅拌机HENSHEL（亨舍尔）或V型固体搅拌机等)，并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。
常用硅烷偶联剂 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
常用硅烷偶联剂——KH550、KH560、KH570、KH792、DL602 1.KH550 KH550硅烷偶联剂CAS号：919-30-2 一、国外对应牌号 A-1100（美国联碳），Z-6011（美国道康宁），KBM-903（日本信越）。本品有碱性，通用性强，适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性和热固性树脂。 二、化学名称分子式： 名称：γ-氨丙基三乙氧基硅烷 别名：3-三乙氧基甲硅烷基-1-丙胺 【3-TriethoxysilylpropylamineAPTES】， γ-氨丙基三乙氧基硅烷或3-氨基丙基三乙氧基硅烷 【3-AminpropyltriethoxysilaneAMEO】 分子式：NH 2(CH 2 ) 3 Si(OC 2 H 5 ) 3 分子量：221.37 分子结构： 三、物理性质: 外观：无色透明液体
密度（ρ25℃)：0.946 沸点：217℃ 折光率nD25:1.420 溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于水。在水中水解，呈碱性。 本品应严格密封，存放于干燥、阴凉、避光的室内。 四、KH550主要用途： 本品应用于矿物填充的酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性和热固体树脂，能大幅度提高增强塑料的干湿态抗弯强度、抗压强度、剪切强度等物理力学性能和湿态电气性能，并改善填料在聚合物中的润湿性和分散性。 本品是优异的粘结促进剂，可用于聚氨酯、环氧、腈类、酚醛胶粘剂和密封材料，可改善颜料的分散性并提高对玻璃、铝、铁金属的粘合性，也适用于聚氨酯、环氧和丙烯酸乳胶涂料。 在树脂砂铸造中，本品增强树脂硅砂的粘合性，提高型砂强度抗湿性。 在玻纤棉和矿物棉生产中，将其加入到酚醛粘结剂中，可提高防潮性及增加压缩回弹性。 在砂轮制造中它有助于改进耐磨自硬砂的酚醛粘合剂的粘结性及耐水性。 2.KH560 一、国外对应牌号： A-187（美国联碳公司）。 KBM-403（日本信越化学工业株式会社） 二、化学名称及分子式 化学名称：γ-缩水甘油醚氧丙基三甲氧基硅烷
常用硅烷偶联剂介绍
常用硅烷偶联剂介绍 1. KH550 KH550硅烷偶联剂 CAS号：919-30-2 一、国外对应牌号 A-1100（美国联碳），Z-6011（美国道康宁），KBM-903（日本信越）。本品有碱性，通用性强，适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性和热固性树脂。 二、化学名称分子式： 名称：γ-氨丙基三乙氧基硅烷 别名：3-三乙氧基甲硅烷基-1-丙胺 【3-Triethoxysilylpropylamine APTES】， γ-氨丙基三乙氧基硅烷或3-氨基丙基三乙氧基硅烷 【3-Aminpropyltriethoxysilane AMEO】 分子式：NH2(CH2)3Si(OC2H5)3 分子量：221.37 分子结构： 三、物理性质: 外观：无色透明液体 密度（ρ25℃)：0.946 沸点：217℃
折光率nD25: 1.420 溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于水。在水中水解，呈碱性。 本品应严格密封，存放于干燥、阴凉、避光的室内。 四、KH550主要用途： 本品应用于矿物填充的酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性和热固体树脂，能大幅度提高增强塑料的干湿态抗弯强度、抗压强度、剪切强度等物理力学性能和湿态电气性能，并改善填料在聚合物中的润湿性和分散性。 本品是优异的粘结促进剂，可用于聚氨酯、环氧、腈类、酚醛胶粘剂和密封材料，可改善颜料的分散性并提高对玻璃、铝、铁金属的粘合性，也适用于聚氨酯、环氧和丙烯酸乳胶涂料。 在树脂砂铸造中，本品增强树脂硅砂的粘合性，提高型砂强度抗湿性。 在玻纤棉和矿物棉生产中，将其加入到酚醛粘结剂中，可提高防潮性及增加压缩回弹性。 在砂轮制造中它有助于改进耐磨自硬砂的酚醛粘合剂的粘结性及耐水性。 2. KH560 一、国外对应牌号：
常用硅烷偶联剂—— KH550 、 KH560 、KH570 、KH792 、DL602 1.KH550 KH550 硅烷偶联剂CAS 号：919-30-2 二、化学名称分子式： 名称：γ-氨丙基三乙氧基硅烷 别名：3-三乙氧基甲硅烷基-1- 丙胺 【3-Triethoxysilylpropylamine APTES 】， γ-氨丙基三乙氧基硅烷或3- 氨基丙基三乙氧基硅烷 【3-Aminpropyltriethoxysilane AMEO 】 分子NH 2(CH 2)3Si(OC 分子量：221.37 分子结构： 三、物理性质 外观：无色透明液体 密度（ρ25℃ ）：0.946
沸点：217℃ 溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于水。在水中水解，呈碱性

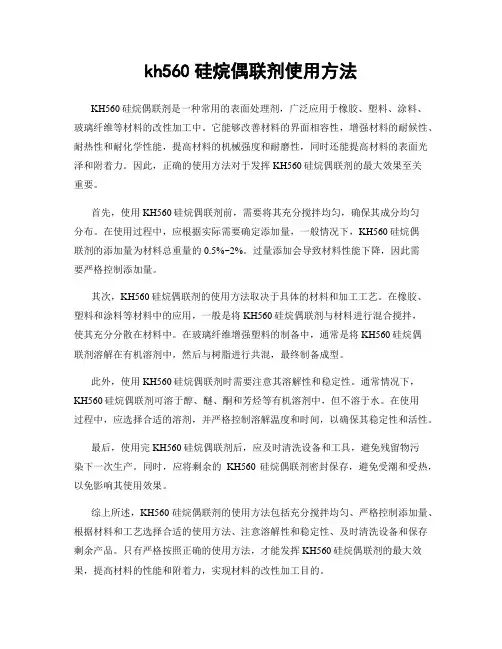

本品应严格密封，存放于干燥、阴凉、避光的室内 2.KH560 、化学名称及分子式 化学名γ-缩水甘油醚氧丙基三甲氧基硅烷 CH2CH(O)CH 2O(CH2)3Si(OCH 3)3 分子式： 结构式： 分子量：236.3376 三、物理性质： 物理形态：液体。颜色：无色透明。沸点：290℃。折光率： (nD25) 1.4260-1.4280 ，密度( ρ 25℃ )1.065-1.072 。溶解性：溶于水，同时发生 水解反应，水解反应释放甲醇。溶于醇、丙酮和在5%以下的正常使 用水平溶于大多数脂肪族酯。 四、应用范围： KH-560 是一种含环氧基的偶联剂，用于多硫化物和聚氨酯的嵌 缝胶和密封胶，用于环氧树脂的胶粘剂、填充型或增强型热固性树脂、玻璃纤维胶粘剂和用于无机物填充或玻璃增强的热塑料性树脂等。
偶联剂的种类、特点及应用 偶联剂是一种重要的、应用领域日渐广泛的处理剂,主要用作高分子复合材料的助剂。偶联剂分子结构的最大特点是分子中含有化学性质不同的两个基团,一个是亲无机物的基团,易与无机物表面起化学反应;另一个是亲有机物的基团,能与合成树脂或其它聚合物发生化学反应或生成氢键溶于其中。因此偶联剂被称作“分子桥”,用以改善无机物与有机物之间的界面作用,从而大大提高复合材料的性能,如物理性能、电性能、热性能、光性能等。偶联剂用于橡胶工业中,可提高轮胎、胶板、胶管、胶鞋等产品的耐磨性和耐老化性能,并且能减小NR用量,从而降低成本。偶联剂的种类繁多,主要有硅烷偶联剂、钛酸酯偶联剂、铝酸酯偶联剂、双金属偶联剂、磷酸酯偶联剂、硼酸酯偶联剂、铬络合物及其它高级脂肪酸、醇、酯的偶联剂等,目前应用范围最广的是硅烷偶联剂和钛酸酯偶联剂。 1 硅烷偶联剂 硅烷偶联剂是人们研究最早、应用最早的偶联剂。由于其独特的性能及新产品的不断问世,使其应用领域逐渐扩大,已成为有机硅工业的重要分支。它是近年来发展较快的一类有机硅产品,其品种繁多,结构新颖,仅已知结构的产品就有百余种。1945年前后由美国联碳(UC)和道康宁(DOW CORNING)等公司开发和公布了一系列具有典型结构的硅烷偶联剂;1955年又由UC公司首次提出了含氨基的硅烷偶联剂;从1959年开始陆续出现了一系列改性氨基硅烷偶联剂;20世纪60年代初期出现的含过氧基硅烷偶联剂和60年代末期出现的具有重氮和叠氮结 构的硅烷偶联剂,又大大丰富了硅烷偶联剂的品种。近几十年来,随着玻璃纤维增强塑料的发展,促进了各种偶联剂的研究与开发。改性氨基硅烷偶联剂、过氧基硅烷偶联剂和叠氮基硅烷偶联剂的合成与应用就是这一时期的主要成果。我国于20世纪60年代中期开始研制硅烷偶联剂。首先由中国科学院化学研究所开始研制Γ官能团硅烷偶联剂,南京大学也同时开始研制Α官能团硅烷偶联剂。 1.1 结构和作用机理 硅烷偶联剂的通式为RNSIX(4-N),式中R为非水解的、可与高分子聚合物结合的有机官能团。根据高分子聚合物的不同性质,R应与聚合物分子有较强的亲和力或反应能力,如甲基、乙烯基、氨基、环氧基、巯基、丙烯酰氧丙基等。X为可水解基团,遇水溶液、空气中的水分或无机物表面吸附的水分均可引起分解,与无机物表面有较好的反应性。典型的X基团有烷氧基、芳氧基、酰基、氯基等;最常用的则是甲氧基和乙氧基,它们在偶联反应中分别生成甲醇和乙醇副产物。由于氯硅烷在偶联反应中生成有腐蚀性的副产物氯化氢,因此要酌情使用。 近年来,相对分子质量较大和具有特种官能团的硅烷偶联剂发展很快,如辛烯基、十二烷基,还有含过氧基、脲基、羰烷氧基和阳离子烃基硅烷偶联剂等。LAWRENCE等利用硅烷偶联剂对碳纤维表面进行处理,偶联剂中的甲基硅烷氧端基水解生成的硅羟基与碳纤维表面 的羟基官能团进行键合,结果复合材料的拉伸强度和模量提高,空气孔隙率下降。早在1947年美国JOHNSHOPKINS大学的WITTRW等在一份报告中指出,在对烷基氯硅烷偶联剂处理玻璃纤维表面的研究中发现,用含有能与树脂反应的硅烷基团处理玻璃纤维制成聚酯玻璃钢,其强 度可提高2倍以上。他们认为,用烷基氯硅烷水解产物处理玻璃纤维表面,能与树脂产生化学键。这是人们第一次从分子的角度解释表面处理剂在界面中的状态。
硅烷偶联剂kh550使用方法硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与PH值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的PH值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节PH值至4-5，氨基硅烷因具碱性，不必调节。因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HENSHEL（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。一般搅拌在10-30分钟（速度越慢，时间越长），填料处理后应在120℃烘干（2小时）。（2）、硅烷偶联剂水溶液（玻纤表面处理剂）：玻纤表面处理剂常含有：成膜剂、抗静电剂、表面活性剂、偶联剂、水。偶联剂用量一般为玻纤表面处理剂总量的0.3%-2%，将5倍水溶液首先用有机酸或盐将PH调至一定值，在充分搅拌下，加入硅烷直到透明，然后加入其余组份，对于难溶的硅烷，可用异丙醇助溶。在拉丝过程中将玻纤表面处理剂在玻纤上干燥，除去溶剂及水份即可。（3）、底面法：将5%-20%的硅烷偶联剂的溶液同上面所述，通过涂、刷、喷，浸渍处理基材表面，取出室温晾干24小时，最好在120℃下烘烤15分钟。（4）、直接加入法：硅烷亦可直接加入“填料/树脂”的混合物中，在树脂及填料混合时，硅烷可直接喷洒在混料中。偶联剂的用量一般为填料量的0.1%-2%，（根据填料直径尺寸决定）。然后将加入硅烷的树脂/填料进行模型（挤出、注塑、涂覆等）。大致的填料直径和使用硅烷的比例如下：填料尺寸使用硅烷比例60目0.1%，100目0.25%，200目0.5%，300目0.75%，400目1.0%，500目以上1.5%常用硅烷醇/水溶液所需PH值：产品名称处理时的溶剂适宜PH 值KH-550乙醇/水：9.0~10.0 偶联剂是一种重要的、应用领域日渐广泛的处理剂,主要用作高分子复合材料的
1.钛酸酯偶联剂 钛酸酯偶联剂的分子可以划分为六个功能区，它们在偶联机制中分别发挥各自的作用。六个功能区如下图所示： 功能区①（RO)m -起无机物与钛偶联。 钛酸酯偶联剂通过它的烷氧基直接和填料或颜料表面所吸附的微量羧基或羟基进行化学作用而偶联。 由于功能区①基团的差异开发了不同类型偶联剂，每种类型对填料表面的含水量有选择性，各类型特点： 1、单烷氧基型； 单烷氧基钛酸酯在无机粉末和基体树脂的界面上产生化学结合，它所具有的极其独特的性能是在无机粉末的表面形成单分子膜，而在界面上不存在多分子膜。 因为依然具有钛酸酯的化学结构，所以在过剩的偶联剂存在下，使表面能变化，粘度大幅度降低，在基体树脂相由于偶联剂的三官能基和酯基转移反应，可使钛酸酯分子偶联，这就便于钛酸酯分子的变型和填充聚合物体系的选用。 该类偶联剂（除焦磷酸型外）特别适合于不含游离水，只含化学键合水或物理键合水的干燥填充剂体系，如碳酸钙、水合氧化铝等。 2、单烷氧基焦磷酸酯型： 该类钛酸酯适合于含湿量较高的填充剂体系，如陶土、滑石粉等，在这些体系中，除单烷氧基与填充剂表面的羟基反应形成偶联外，焦磷酸酯基还可以分解形成磷酸酯基，结合一部份水。 i-单烷氧脂肪酸酯型
ii-单烷氧磷酸酯型 iii-单烷氧焦磷酸酯型 3、配位型： 可以避免四价钛酸酯在某些体系中的副反应。如在聚酯中的酯交换反应，在环氧树脂中与羟基的反应，在聚氨酯中与聚醇或异氰酸酯的反应等。该类偶联剂在许多填充剂体系中都适用，有良好的偶联效果，其偶联机理和单烷氧基型类似。 4、螫合型： 该类偶联剂适用于高湿填充剂和含水聚合物体系，如湿法二氧化硅、陶土、滑石粉、硅酸铝、水处理玻璃纤维、灯黑等，在高湿体系中，一般的单烷氧基型钛酸酯由于水解稳定性较差，偶联效果不高，而该型具有极好的水解稳定性，在此状态下，显示良好的偶联效果。 氧乙酸螯合型 乙二醇螯合型 功能区② -（--O……）--具有酯基转移和交联功能。 该区可与带羧基的聚合物发生酯交换反应，或与环氧树脂中的羧基进行酯化反应，使填充剂、钛酸酯和聚合物三者交联。 酯交换反应性受以下几个因素支配： 1、钛酸酯分子与无机物偶联部份的化学结构；
常用硅烷偶联剂介绍 1、KH550 KH550硅烷偶联剂CAS号:919302 一、国外对应牌号 A1100(美国联碳),Z6011(美国道康宁),KBM903(日本信越)。本品有碱性,通用性强,适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性与热固性树脂。 二、化学名称分子式: 名称:γ氨丙基三乙氧基硅烷 别名:3三乙氧基甲硅烷基1丙胺 【3Triethoxysilylpropylamine APTES】, γ氨丙基三乙氧基硅烷或3氨基丙基三乙氧基硅烷 【3Aminpropyltriethoxysilane AMEO】分子式:NH2(CH2)3Si(OC2H5)3 分子量:221、37 分子结构: 三、物理性质: 外观:无色透明液体 密度(ρ25℃):0、946 沸点:217℃ 折光率nD25: 1、420
溶解性:可溶于有机溶剂,但丙酮、四氯化碳不适宜作释剂;可溶于水。在水中水解,呈碱性。 本品应严格密封,存放于干燥、阴凉、避光得室内。 四、KH550主要用途: 本品应用于矿物填充得酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性与热固体树脂,能大幅度提高增强塑料得干湿态抗弯强度、抗压强度、剪切强度等物理力学性能与湿态电气性能,并改善填料在聚合物中得润湿性与分散性。 本品就是优异得粘结促进剂,可用于聚氨酯、环氧、腈类、酚醛胶粘剂与密封材料,可改善颜料得分散性并提高对玻璃、铝、铁金属得粘合性,也适用于聚氨酯、环氧与丙烯酸乳胶涂料。 在树脂砂铸造中,本品增强树脂硅砂得粘合性,提高型砂强度抗湿性。 在玻纤棉与矿物棉生产中,将其加入到酚醛粘结剂中,可提高防潮性及增加压缩回弹性。 在砂轮制造中它有助于改进耐磨自硬砂得酚醛粘合剂得粘结性及耐水性。 2、KH560 一、国外对应牌号: A187(美国联碳公司)。 KBM403(日本信越化学工业株式会社) 二、化学名称及分子式
硅烷偶联剂 硅烷偶联剂是由硅氯仿（HSiCl3）和带有反应性基团的不饱和烯烃在铂氯酸催化下加成，再经醇解而得。它在国内有KH550，KH560，KH570，KH792，DL602，DL171这几种型号。硅烷偶联剂实质上是一类具有有机官能团的硅烷，在其分子中同时具有能和无机质材料（如玻璃、硅砂、金属等）化学结合的反应基团及与有机质材料（合成树脂等）化学结合的反应基团。 目录 1通式 2应用领域 3具体应用 4其它方面应用 5使用方法 6具体应用 7选用原则

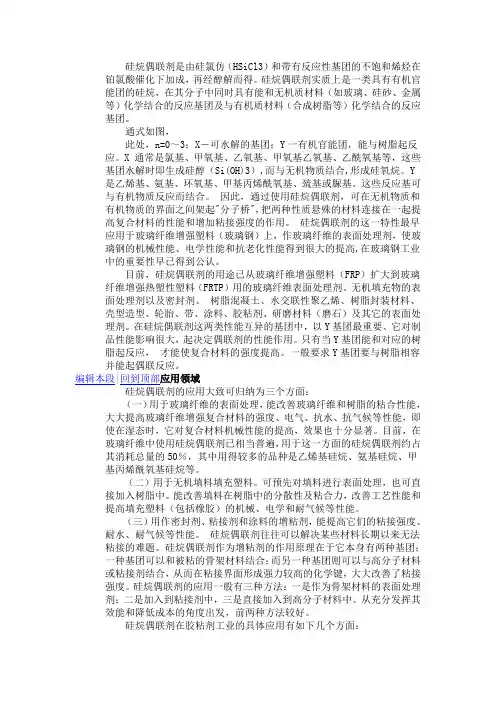

8研究动向 9最新产品 硅烷偶联剂 1通式 如图， 此处，n=0～3；X－可水解的基团；Y一有机官能团，能与树脂起反应。X 通常是氯基、甲氧基、乙氧基、甲氧基乙氧基、乙酰氧基等，这些基团水解时即生成），而与无机物质结合,形成硅氧烷。Y是乙烯基、氨基、环氧基、硅醇（Si(OH) 3 甲基丙烯酰氧基、巯基或脲基。这些反应基可与有机物质反应而结合。因此，通过使用硅烷偶联剂，可在无机物质和有机物质的界面之间架起“分子桥”，把两种性质悬殊的材料连接在一起提高复合材料的性能和增加粘接强度的作用。硅烷偶联剂的这一特性最早应用于玻璃纤维增强塑料（玻璃钢）上，作玻璃纤维的表面处理剂，使玻璃钢的机械性能、电学性能和抗老化性能得到很大的提高，在玻璃钢工业中的重要性早已得到公认。 硅烷偶联剂的用途已从玻璃纤维增强塑料（FRP）扩大到玻璃纤维增强热塑性塑料（FRTP）用的玻璃纤维表面处理剂、无机填充物的表面处理剂以及密封剂、树脂混凝土、水交联性聚乙烯、树脂封装材料、壳型造型、轮胎、带、涂料、胶粘剂、研磨材料（磨石）及其它的表面处理剂。在硅烷偶联剂这两类性能互异的基团中，以Y基团最重要、它对制品性能影响很大，起决定偶联剂的性能作用。只有当Y基团能和对应的树脂起反应，才能使复合材料的强度提高。一般要求Y 基团要与树脂相容并能起偶联反应。 2应用领域 硅烷偶联剂的应用大致可归纳为三个方面： 表面处理 能改善玻璃纤维和树脂的粘合性能，大大提高玻璃纤维增强复合材料的强度、电气、抗水、抗气候等性能，即使在湿态时，它对复合材料机械性能的提高，效果也十分显著。在玻璃纤维中使用硅烷偶联剂已相当普遍，用于这一方面的硅烷偶联剂约占其消耗总量的50%，其中用得较多的品种是乙烯基硅烷、氨基硅烷、甲基丙烯酰氧基硅烷等。 填充塑料
