湿式电除尘新技术助燃煤电厂实现超低排放当前，我国环境状况总体恶化的趋势尚未得到根本遏制，环境矛盾日益凸显，环保压力持续加大。
部分区域和城市大气雾霾现象突出，许多地区主要污染物排放量超过环境容量。
今年以来，各级政府陆续出台多项政策措施，下大力气治理PM2.5，改善空气质量。
湿式电除尘器在满足超低排放、治理PM2.5方面的效果得到业内专家一致认可，环境保护部在《环境空气细颗粒物污染防治技术政策(试行)》(征求意见稿)中明确指出：鼓励火电企业采用湿式电除尘等新技术，防止脱硫造成的“石膏雨”污染。
作为一种先进的烟气治理技术，湿式电除尘技术在欧洲、美国、日本等国家已得到广泛应用且效果良好。
国内企业自主开发的湿式电除尘技术，已在燃煤电厂取得成功应用。
上海长兴岛第二发电厂燃煤锅炉湿法脱硫后改造工程配套湿式电除尘器，出口粉尘排放浓度仅为6.1mg/m3，引起业界高度关注。
我国也有环保企业引进国外的湿式电除尘技术，并有多家电厂签订湿式电除尘器合同，最大配套机组为1000MW。
相信随着湿式电除尘技术在我国的推广应用，其必将成为燃煤电厂满足超低排放、治理PM2.5的有力武器。
大气环境形势严峻，PM2.5控制势在必行《火电厂大气污染物排放标准》(GB13223—2011)中规定，一般地区燃煤锅炉烟囱烟尘排放限值30mg/m3，重点地区燃煤锅炉烟囱烟尘排放限值20mg/m3，汞及其化合物污染物排放限值0.03mg/m3。
根据新修订的《环境空气质量标准》(GB3095—2012)，将PM2.5纳入强制监测范畴，并明确规定了时间要求，到2015年，在我国所有地级以上城市开展PM2.5监测；2016年，各地都要按照新修订的标准监测和评价环境空气质量状况，并向社会发布结果。
国务院在《重点区域大气污染防治“十二五”规划》的批复意见中明确指出：到2015年，重点区域工业烟粉尘排放量下降10%；可吸入颗粒物(PM10)、细颗粒物(PM2.5)年均浓度分别下降10%、5%。
LPM型气震式袋除尘器是一种新型气箱式脉冲高效除尘器，综合了分室反吹脉冲喷吹清灰各类袋式除尘器的优点，克服了分室反吹清灰强度较差，脉冲喷吹清灰需和过滤同时进行的缺点，扩大了应用范围。
备采用分室整体清灰，大规模脉冲阀清灰的型式，清灰能力强、效果好、使用寿命长，适用于高浓度粉尘的治理，可简化粉尘治理工艺流程，降低设备投资。
产品结构紧凑，占地面积少，可降低建设投资。
具体特点如下。
①采用国际先进的离线三状态清灰结构，避免了粉尘的“再吸附”清灰彻底、工作可靠。
②设计采用分室喷吹清灰新技术，较常规除尘器减少脉冲阀数量6-20倍。
③采用性能优良的电磁脉冲阀，易损件膜片使用寿命超过10X105次。
④除尘器清灰控制采用PLC可编程序控制，可任选定时、手动、中控三种控制。
⑤高效的三状态清灰机构可回收高浓度粉尘（允许入口粉尘浓度1000g/m3）替代了原来的二级除尘，降低投资成本。
⑥先进的弹簧涨圈式滤袋安装方便和八角形袋笼焊接线上生产出的高质量袋笼产品，不但能保证滤袋有效密封，而且延长滤袋使用寿命。
结构和工作原理为分室拼装结构，由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰（即离线清灰）的袋式除尘器。
一般喷吹式脉冲除尘器的清灰，喷吹脉冲是在同一过滤室内只对其中各排滤袋逐排进行喷吹脉冲（即在线清灰），而其他滤袋仍进行过滤，即清灰与过滤同时在一室中混合进行，清下来的粉尘二次飞扬，有部分会被相邻滤袋收去，不利于含尘浓度较大的气体过滤。
LMP型分室气箱脉冲是在一个室内关阀停止过滤的情况下进行的，清下来的粉尘即向下沉降于灰斗内，不产生二次飞扬，有利于过滤粉尘浓度大的气体，而且可不停机更换一个室的滤袋。
由以下几个部分组成：①壳体部分，包括清洁室（或称气体净化室、气箱）、过滤室、分室隔板检修门及壳体结构。
清洁室内设有提升阀与花板，喷吹短管；过滤室内设有滤袋及其骨架。
②灰斗和按不同系列，进口粉尘浓度分别分别设置的卸灰机构可以螺旋输送机、空气输送溜槽或刚性叶轮给料机（既卸灰阀）。

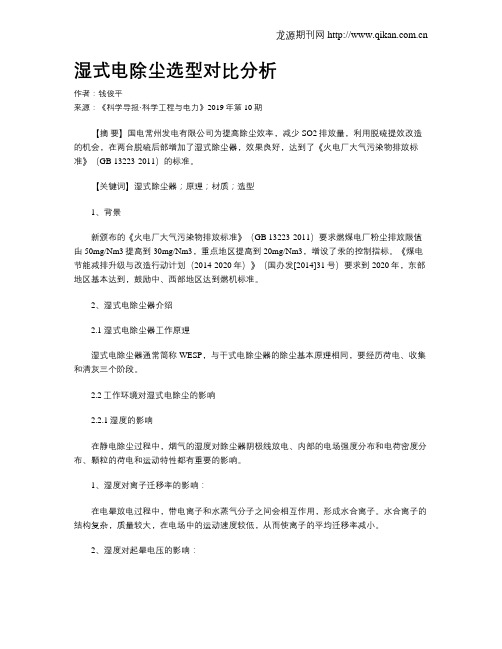

湿式电除尘选型对比分析作者：钱俊平来源：《科学导报·科学工程与电力》2019年第10期【摘要】国电常州发电有限公司为提高除尘效率，减少SO2排放量，利用脱硫提效改造的机会，在两台脱硫后部增加了湿式除尘器，效果良好，达到了《火电厂大气污染物排放标准》（GB 13223-2011）的标准。
【关键词】湿式除尘器；原理；材质；选型1、背景新颁布的《火电厂大气污染物排放标准》（GB 13223-2011）要求燃煤电厂粉尘排放限值由50mg/Nm3提高到30mg/Nm3，重点地区提高到20mg/Nm3，增设了汞的控制指标。
《煤电节能减排升级与改造行动计划（2014-2020年）》（国办发[2014]31号）要求到2020年，东部地区基本达到，鼓励中、西部地区达到燃机标准。
2、湿式电除尘器介绍2.1 湿式电除尘器工作原理湿式电除尘器通常简称WESP，与干式电除尘器的除尘基本原理相同，要经历荷电、收集和清灰三个阶段。
2.2工作环境对湿式电除尘的影响2.2.1湿度的影响在静电除尘过程中，烟气的湿度对除尘器阴极线放电、内部的电场强度分布和电荷密度分布、颗粒的荷电和运动特性都有重要的影响。
1、湿度对离子迁移率的影响：在电晕放电过程中，带电离子和水蒸气分子之间会相互作用，形成水合离子。
水合离子的结构复杂，质量较大，在电场中的运动速度较低，从而使离子的平均迁移率减小。
2、湿度对起晕电压的影响：随着相对湿度的增大，湿空气的电离系数α和附着系数η都增大，但电离系数的增加更显著，从而使湿空气的有效电离系数α-η增大，使电晕放电的起晕电压降低，电晕线表面的电场强度降低。
2.2.2温度的影响1、温度对离子迁移率的影响：离子迁移率随温度的增大而增大。
2、温度对起晕电压的影响：在相同的相对湿度下，起晕电场强度随温度的增大而减小，且减小幅度随相对湿度的增大而增大。
3、温度对热泳力的影响湿式静电除尘器在除尘过程中，水膜一方面将沉降的颗粒冲刷带走，另一方面也和气体发生热交换，在静电除尘器内部形成温度梯度场，从而对颗粒产生热泳效应，促进颗粒的沉降。
湿式电除尘器使用维护说明书目录1 范围 (1)2 规范性引用文件 (1)3 概述 (1)4 工作原理 (3)5 设备简介 (3)6 设备的安全规程 (6)7 设备的试运行 (8)8 设备的操作规程 (9)9 设备的维修保养及故障处理 (14)I湿式电除尘器使用说明书1 范围本说明书规定了湿式电除尘器的使用条件、考核标准、设备的安装和检查调整、设备的安全规程、设备的试运行、设备的操作规程、设备的维修及故障处理。
本说明书适用于火电、冶金、造纸、建材和化工等行业用的卧、立式湿式电除尘器。
其它型式的湿式电除尘器也可参照采用。
国外引进的同类型湿式电除尘器及某些产品的特殊规定与本说明书不一致时，应按特殊的规定执行。
2 规范性引用文件下列文件对于本文件的应用是必不要少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T 6407 电除尘器设计、调试、运行、维护安全技术规范湿式电除尘器安装说明书3 概述湿式电除尘器一般与干式电除尘器和湿法脱硫系统配合使用，不受煤种条件限制，可应用于新建工程和改造工程。
在除尘改造提效工程中，可按照现场场地条件进行精心设计，能够满足改造工程场地狭小的要求。
湿式电除尘器还适宜应用在下列特殊场合：（1）要求烟囱烟尘排放浓度低于特别排放限值或要求更低排放（如≤10mg/m3以及更低的要求），且对PM2.5、SO酸雾、气溶胶等排放有较高要求时；3（2）除尘设备改造难度大或费用很高、原除尘设备不改造也不影响湿法脱硫系统安全运行，且场地允许时；（3）湿法脱硫后烟尘浓度增加，导致排放超标，且湿法脱硫系统较难改造时。
在国家执行特别排放限值和严格控制PM2.5的地区，燃煤电厂采用新的烟尘治理工艺布置是一个工期短、经济性较好的选择。
锅炉尾部湿法脱硫后设置湿式电除尘器，也可以与低低温电除尘器组合应用，将形成强强联合，比翼双飞。
湿式除尘器操作规程1. 引言湿式除尘器是一种常见的环保设备，用于去除工业废气中的颗粒物和污染物。
本文档旨在提供湿式除尘器的操作规程，以确保设备的安全和高效运行。
2. 设备概述湿式除尘器通常由以下组成部分构成：•净化塔：用于将废气引导到除尘器，并与清水进行接触以去除颗粒物和污染物。
•水箱：储存清水和回收的废水。
•风机：用于抽取废气并将其送入净化塔。
•泵：用于循环清水和废水。
•控制系统：用于监控和控制设备的运行。
3. 操作流程本节将介绍湿式除尘器的操作流程。
3.1. 设备准备在操作湿式除尘器之前，应进行设备准备工作，包括：1.检查供电和通风系统是否正常工作。
2.检查水箱中的清水是否充足。
3.检查风机和泵是否正常工作。
3.2. 启动设备在进行操作之前，请确保已经进行了设备准备工作。
按照以下步骤启动湿式除尘器：1.打开风机和泵的电源。
2.调整风机和泵的转速，使其达到设定数值。
3.打开净化塔的进气阀门。
3.3. 监控设备运行在设备运行期间，应定期检查并监控设备的运行情况，包括：1.检查风机和泵的运行状态，确保其正常工作。
2.检查净化塔的水位，确保清水和废水的循环正常。
3.检查净化塔的进气和出气口，确保废气排放的质量符合标准。
3.4. 停止设备在停止湿式除尘器之前，请按照以下步骤进行操作：1.关闭净化塔的进气阀门。
2.关闭风机和泵的电源。
3.清理设备周围的杂物和污垢，保持设备清洁。
4. 安全注意事项在操作湿式除尘器时，请注意以下安全事项：•在操作设备前，请确保受过相关培训，了解设备的操作流程和安全规程。
•切勿随意更改设备的操作参数，以免导致设备故障或安全事故。
•当设备发生故障或异常情况时，应立即停止操作，并寻求专业人员的帮助。
•操作过程中应佩戴安全防护设备，如手套、护目镜等。
•定期检查和维护设备，确保其正常工作和安全运行。
5. 总结本文档提供了湿式除尘器的操作规程，包括设备准备、启动设备、监控设备运行、停止设备和安全注意事项。
技术干货除尘器设计选型详解●关于除尘器设计选型问题，现对袋式除尘器做如下介绍：1 选用滤布的原则滤布通常是用棉、毛等天然纤维或合成纤维为原料制成的。
原材料各具不同的物理、化学特性，适合的使用条件或工作环境(温度、湿度、腐蚀……)。
因此，混合料拌和机袋式除尘器滤料的正确选用的原则应该是，充分了解混合料拌和机在生产过程中排放出来的含尘气体的理化特性，认真对照各种纤维所具有的技术性能，加以正确选择。
2 正确选用滤布的方法正确选用滤布的方法包括：根据含尘气体的理化特性选用;根据粉尘的性状选用;根据袋式除尘器的清灰方式选用等等。
2.1 根据含尘气体的理化特性选用滤布含尘气体的理化特性包括温度、湿度、腐蚀性、可燃性和爆炸性等。
2.1.1 含尘气体的温度混合料拌和机排出的含尘气体的温度是袋式除尘器正确选用滤布的首要因素。
按照连续使用的温度，滤布可分为常温滤布(小于130℃)、中温滤布(130~200 ℃)和高温滤布(大于200℃)三类。
对于含尘气体温度波动较大的工作条件宜选择安全系数稍大一些，但瞬时峰值温度不得超过滤布的上限温度。
对于混合料拌和机排放的高温含尘气体，可以直接选用高温滤布。
2.1.2 含尘气体的湿度含尘气体的湿度是混合料拌和机袋式除尘器正确选用滤料的又一重要因素。
含尘气体的湿度表示气体中含有水蒸气的多少程度，通常用含尘气体中的水蒸气体积百分率Xw或相对湿度ψ表示。
当Xw大于8%、或ψ小于80%时，则称为湿含尘气体。
对于湿含尘气体，在选择滤布时应注意以下几点：1)湿含尘气体使滤袋表面捕集的粉尘润湿粘结，尤其对吸水性、潮解性粉尘，甚至引起糊袋。
为此应选用尼龙、玻璃纤维等表面滑爽、纤维材质易清灰的滤布，并宜对滤布使用硅油、碳氟树脂浸渍处理，或在滤布表面使用丙烯酸、聚四氟乙烯等进行涂布处理。
2)当混合料拌和机排放的烟气同时存在高温和高湿时会影响滤布的耐温性，尤其是聚酰胺、聚脂、亚酰胺等水解稳定性差的材料更是如此。
浅谈湿电两级除尘器在沿海火力发电厂输煤系统中的应用优势关键词：静电除尘布袋除尘除尘器某沿海火力发电厂输煤系统采用MZZ4-2型高压干式静电除尘器。
由于地处高盐分地区，设备容易腐蚀，同时除尘器使用年限较长，以及大量使用印尼煤，设备腐蚀情况十分严重。
静电除尘器的除尘效率、除尘效果和防火防爆性能已不能满足当前运行工况。
该电厂通过对输煤系统进行专用湿电两级除尘器升级改造，解决了除尘器内部煤粉尘自燃和爆炸的问题。
近年来国内火力发电厂大量使用挥发份很高，粉尘含量大的褐煤和进口印尼、越南等国的煤炭，导致输煤系统专用干式静电除尘器内部时常发生自燃和爆炸，严重影响输煤系统专用干式静电除尘器的安全使用。
同时国家环保要求不断提高，除尘器的出口排放标准已从150mg/m3提高到50mg/m3，甚至到5mg/m3，而且还将进一步提高，输煤系统专用干电除尘器已很难满足国家新的排放标准的要求。
此外，随着沿海火力发电厂大量使用印尼煤，设备腐蚀情况尤为严重，各大沿海电厂输煤系统干式静电除尘器的除尘效率、除尘效果和防火防爆要求已不能满足当前运行工况，干式静电除尘器升级改造势在必行。
1 输煤系统除尘器运行现状某沿海火力发电厂输煤系统的干式静电除尘器使用的是福建卫东环保科技股份有限公司生产的MZZ4-2型高压干式静电除尘器，2007年投用，采用的是四电场立式结构，电场采用L型SPCC板和管状针刺线，同极间距110mm，风量24000m3，出口含尘量90mg/m3。
随着该厂大量使用印尼煤(每年占60%)，设备腐蚀情况尤为严重，两台除尘器的除尘效率、除尘效果和防火防爆要求已不能满足当前运行工况。
目前干式静电除尘器主要存在壳体、风管多处腐蚀穿孔(风管腐蚀见图1)，电场腐蚀变形、脱落等问题。
图1 除尘器风管锈蚀情况输煤系统除尘器采用的干式静电除尘器从2007年投运至今已使用11年，设备部件腐蚀、老化严重，除尘效率严重下降，内部积粉需要定期清理，排放指标为90mg/m3已超过《GB 13223-2011火电厂大气污染物排放标准》要求，根据《2018年度广东省进一步深化粉尘防爆专项整治工作方案》和《工贸行业重大生产安全事故隐患判定标准(2017版)》相关要求，亟需对除尘器进行改造升级。
湿式除尘器在火力发电厂的应用研究摘要：随着能源行业的发展，越来越追求环保与可持续发展，因此对于火电厂的排放指标必须进行严格把控，作为已经普遍应用于火电行业的湿式除尘器，是指标达成的一项重要技术设备。
文中对湿式除尘器的应用以及原理进行阐述，并对其在造型和应用规范等进行了研究，以国电电力发展股份有限公司大同第二发电厂（简称国电电力二厂）的湿式除尘设备使用情况为例，为烟气除尘系统的设计提供参考。
关键词：湿式除尘器；污染源；极板；排水系统一、研究背景经济的快速发展也随之带来了一些不良的影响，包括环境的水源的污染、大气的污染以及对人类的健康影响。
因此国家为了解决污染问题明确的提出了对环境保护的要求，以及对污染物排放的标准，如各种烟、粉尘、三氧化硫、氮氧化合物等都有了明确的排放指标，从而保持在经济的可持续发展。
各企业为了达成指标，也通过了多方努力，其中以湿式静电除尘器的应用最为广泛，该设备是解决酸雾问题和PM2.5微尘颗粒问题的最佳设备。
这些企业中又以火电厂的应用最为积极，其对环境的影响也较为严重，本文将通过对国电电力二厂在湿式除尘设备上的应用分析，并对国内外湿式除尘器的应用现状进行研究，在对金属极板式、管束式静电除尘器在安全和应用上得出有经验，以便在同类企业中进行推广。
二、湿式除尘国内外应用现状湿式除尘器自乔治发明以来，已经有100多年历史，从一开始的治金和硫酸行业，到现在的大型火力电场，发展稳健。
该技术被备受高粉尘行业的青睐，从雾滴荷电技术的推广到静电原理的应用，都能颗粒物捕抓作用带来了极大的提升。
1975年日本三菱公司开始首次启用湿式电除尘应用到了锅炉烟气的处理工序中，效果一炮打响，从而开创了湿式电除尘的时代。
2.1 国外湿式电除尘器研究状况湿式除尘最早开始于日本，对于欧美等国家也已经有了40年的应用历史，由于工业发展的先进性，这些国家针对其本国的火力电场的污染情况进行控制，所以在湿式除尘设备的研发方面要进步很多。
湿式电除尘器SO3、HCl、HF脱除效率试验研究王贵华;朱斌帅;张海珍;韩海燕【摘要】燃煤电厂湿法脱硫后烟气中含有SO3、HCl、HF等强腐蚀性物质,虽然含量不高,但对烟囱抗腐蚀性能提出了更高的要求.湿法脱硫后加装湿式电除尘器,对SO3、HCl、HF等有一定的脱除效果,为研究湿式电除尘器对其脱除效率,在某电厂330 MW机组金属极板式湿式电除尘器进出口对烟气进行采样,检测SO3、HCL、HF的浓度,得出湿式电除尘器对这些强腐蚀性酸性气体的脱除效率分别为45％、85％及65％左右.结果表明湿式电除尘器可有效脱除烟气中的腐蚀性气体,降低其在烟囱入口浓度,因而可减缓烟囱腐蚀.【期刊名称】《中国电力》【年(卷),期】2018(051)012【总页数】5页(P170-174)【关键词】燃煤电厂;湿法脱硫;湿式电除尘器;SO3;HCl;HF;脱除效率【作者】王贵华;朱斌帅;张海珍;韩海燕【作者单位】华电电力科学研究院有限公司,浙江杭州 310030;杭州华电能源工程有限公司,浙江杭州 310030;华电电力科学研究院有限公司,浙江杭州 310030;杭州华电能源工程有限公司,浙江杭州 310030;华电电力科学研究院有限公司,浙江杭州310030;华电电力科学研究院有限公司,浙江杭州 310030【正文语种】中文【中图分类】TM621.9;X510 引言随着燃煤电厂湿法脱硫系统的大量投用，气-气换热器的逐步退出，湿烟囱现象很普遍，其会引起烟囱内壁酸腐蚀，危及火电厂的安全运行[1-2]。
同时，燃煤电厂普遍采用的SCR脱硝技术，催化剂在催化还原NOx的同时也会将烟气中的部分SO2催化生成SO3[3-4]。
湿法脱硫系统对烟气中SO2的脱除效率较高，一般在95%以上[5]；对烟气中的气态氯化物及氟化物的脱除效率均在95%左右[6]；而对SO3的脱除效率不是很高[3]。
SO3可与水汽结合形成H2SO4蒸汽，并以烟气中细微颗粒为凝结核形成亚微米级的H2SO4雾滴，现有湿法脱硫系统对其难以有效捕集。
