内容简介电抗器工作原理及作用一：电抗器在电力系统中的作用电抗器的分类二：三：详细介绍及选用方法四：各种电抗器的计算公式五：经典问答一：电抗器在电力系统中的作用．电抗器工作原理及作用由于电力系统xx大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统xx的谐波较高时,就要用xx电抗器了,放大谐波电流. 电抗率为4.5%～7%滤波电抗器,用于抑制电网xx5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网xx3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器xx电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上.信息来自:输配电设备网电力系统中所采取的电抗器,常见的有xx电抗器和xx电抗器。
xx电抗器主要用来限制短路电流,也有在滤波器中与电容器xx或xx用来限制电网中的高次谐波。
xx电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

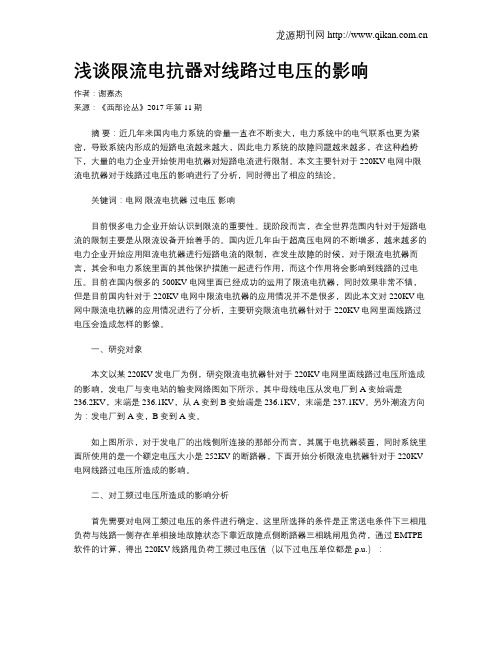

浅谈限流电抗器对线路过电压的影响作者：谢嘉杰来源：《西部论丛》2017年第11期摘要：近几年来国内电力系统的容量一直在不断变大，电力系统中的电气联系也更为紧密，导致系统内形成的短路电流越来越大，因此电力系统的故障问题越来越多，在这种趋势下，大量的电力企业开始使用电抗器对短路电流进行限制。
本文主要针对于220KV电网中限流电抗器对于线路过电压的影响进行了分析，同时得出了相应的结论。
关键词：电网限流电抗器过电压影响目前很多电力企业开始认识到限流的重要性。
现阶段而言，在全世界范围内针对于短路电流的限制主要是从限流设备开始着手的。
国内近几年由于超高压电网的不断增多，越来越多的电力企业开始应用阻流电抗器进行短路电流的限制，在发生故障的时候，对于限流电抗器而言，其会和电力系统里面的其他保护措施一起进行作用，而这个作用将会影响到线路的过电压。
目前在国内很多的500KV电网里面已经成功的运用了限流电抗器，同时效果非常不错，但是目前国内针对于220KV电网中限流电抗器的应用情况并不是很多，因此本文对220KV电网中限流电抗器的应用情况进行了分析，主要研究限流电抗器针对于220KV电网里面线路过电压会造成怎样的影像。
一、研究对象本文以某220KV发电厂为例，研究限流电抗器针对于220KV电网里面线路过电压所造成的影响，发电厂与变电站的输变网络图如下所示，其中母线电压从发电厂到A变始端是236.2KV，末端是236.1KV，从A变到B变始端是236.1KV，末端是237.1KV。
另外潮流方向为：发电厂到A变，B变到A变。
如上图所示，对于发电厂的出线侧所连接的那部分而言，其属于电抗器装置，同时系统里面所使用的是一个额定电压大小是252KV的断路器，下面开始分析限流电抗器针对于220KV 电网线路过电压所造成的影响。
二、对工频过电压所造成的影响分析首先需要对电网工频过电压的条件进行确定，这里所选择的条件是正常送电条件下三相甩负荷与线路一侧存在单相接地故障状态下靠近故障点侧断路器三相跳闸甩负荷，通过EMTPE 软件的计算，得出220KV线路甩负荷工频过电压值（以下过电压单位都是p.u.）：（1）第一种线路是发电厂到A变，首先如果故障侧是A变时，没有串联电抗器的话，那么无故障时工频过电压是0.94，单相接地故障时是1.15，串联电抗器的话，那么无故障时是0.96，有故障时是1.02；其次如果故障侧是发电厂侧时，没有串联电抗器的话，那么无故障时是0.94，有故障时是1.15，串联电抗器的话，那么无故障时是0.93，有故障时是1.00。
零损耗深度限流装置在厂用电系统中的应用宫志坚【摘要】为减少厂用电抗器正常工作时的电能损耗,为企业降低生产成本,且同时保证厂电用系统故障时的安全运行,采用深度限流装置技术对10KV厂用电抗器供电回路进行改造.实现厂用电抗器正常运行时零损耗,故障时快速接入,起到限流作用,保证10KV厂用电母线安全运行.【期刊名称】《泰州职业技术学院学报》【年(卷),期】2016(016)002【总页数】4页(P53-56)【关键词】零损耗;深度限流装置;电气主系统;节能【作者】宫志坚【作者单位】江苏梅兰热电有限公司,江苏泰州225300【正文语种】中文【中图分类】TM471我国电网规模的快速持续地增大，使得短路电流也在不断地升高，带来了开关遮断容量不足、变压器抗短路冲击能力不够等一系列问题。
电力系统通常解决的办法是加装限流电抗器，但系统正常运行时，额定电流流过限流电抗器时会产生压降，因此串联限流电抗器的电抗率不能太高，否则压降太大会影响电抗器下端负载的正常运行，并且电抗器正常运行时带来的有功和无功损耗、漏磁场干扰等也是不可忽略的问题。
为了解决电力系统短路电流超标问题，使用零损耗深度限流装置（简称ZLB），本装置采用原装进口高速涡流驱动大容量开关与深度限流电抗器并联的一体化设计，具有正常运行时无电能损耗，无压降；短路故障时快速投入高阻抗；短路故障切除后自动恢复等功能。
设计院提供系统图（见图1）：F1、F2、F3号发电机分别通过ZB1、ZB2、ZB3主变升压至35KV站再到110KV 变电所，F1 F2机组为一期工程，采用了电抗器限流，F3机组二期工程设计在发电机出口10KV厂用电分支处装限流电抗器，其35KV侧系统短路容量为546MVA。
现将本系统其余相关设备参数（包括变压器的容量、变比、阻抗百分数等）整理如下（见表1、表2）：2.1 标幺值计算根据设计院提供的数据：F1、F2、F3发电机电抗标幺值为0.3227；ZB1、ZB2、ZB3主变电抗标幺值为0.2625；35KV侧系统电抗标幺值为0.18315，限流电抗器电抗标幺值为0.3142，参见系统等值电抗图（见图2）：2.2 短路电流计算根据设计院提供资料，现将短路电流列表3如下：通过在10KV厂用电分支处加装限流电抗器，标幺值为0.3142的等值阻抗来限制短路电流，根据理论计算以及实际配置定其阻值为0.3849欧姆，表3中Id2、Id3、Id4点的短路电流即为未加装限流电抗器的短路电流有效值，Id5、Id6、Id7点的短路电流即为加装限流电抗器限流后的短路电流有效值。

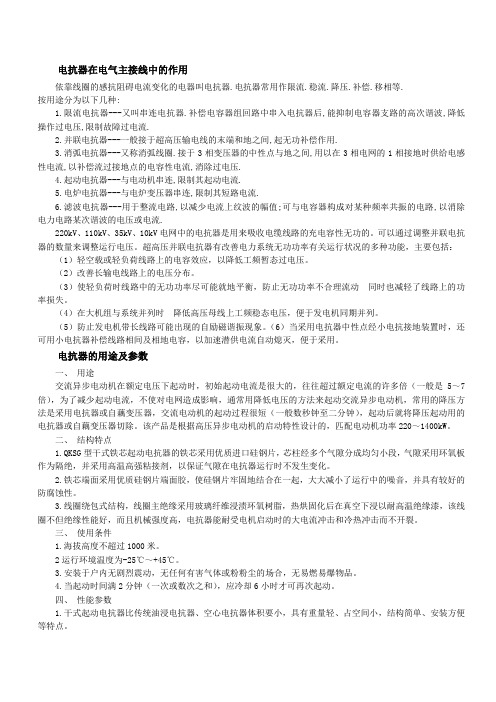

电抗器在电气主接线中的作用依靠线圈的感抗阻碍电流变化的电器叫电抗器.电抗器常用作限流.稳流.降压.补偿.移相等.按用途分为以下几种:1.限流电抗器---又叫串连电抗器.补偿电容器组回路中串入电抗器后,能抑制电容器支路的高次谐波,降低操作过电压,限制故障过电流.2.并联电抗器---一般接于超高压输电线的末端和地之间,起无功补偿作用.3.消弧电抗器---又称消弧线圈.接于3相变压器的中性点与地之间,用以在3相电网的1相接地时供给电感性电流,以补偿流过接地点的电容性电流,消除过电压.4.起动电抗器---与电动机串连,限制其起动电流.5.电炉电抗器---与电炉变压器串连,限制其短路电流.6.滤波电抗器---用于整流电路,以减少电流上纹波的幅值;可与电容器构成对某种频率共振的电路,以消除电力电路某次谐波的电压或电流.220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。
（2）改善长输电线路上的电压分布。
（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动 同时也减轻了线路上的功率损失。
（4）在大机组与系统并列时 降低高压母线上工频稳态电压，便于发电机同期并列。
（5）防止发电机带长线路可能出现的自励磁谐振现象。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
电抗器的用途及参数一、用途交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍（一般是5～7倍），为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自藕变压器，交流电动机的起动过程很短（一般数秒钟至二分钟），起动后就将降压起动用的电抗器或自藕变压器切除。
发电厂及变电站电气部分一、单项选择题1.屋内配电装置和屋外配电装置是按（A ）。
A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的2.下列描述中，不属于对电气主接线的基本要求的是（D ）。
A.可靠性B.灵活性C.经济性D.先进性3.双母线 3/2 断路器接线是属于（C ）。
A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线4.下列可限制短路电流的电气设备是（D ）。
A.断路器B.隔离开关C.负荷开关D.电抗器5.厂用电源应不少于（B ）。
A.1 个B.2 个C.3 个D.4 个6.以下哪个不是水电厂的特点（C ）。
A.发电成本低B.年运行小时数低C.启停时间较长D.建设投资大，工期长7.下列哪项不属于一次能源（B ）。
A.煤B.汽油C.石油D.天然气8.以下选项中，不宜做高压厂用电压的是（ A）。
A.380VB.3kVC.6kVD.10kV9.断路器燃弧时间是指（ C）。
A.断路器接到分闸命令至电弧熄灭的时间B.断路器接到分闸命令至触头分离的时间C.断路器触头刚分离至电弧熄灭的时间D.以上均不正确10.在双母线单断路器接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（C ）。
A.可不停电B.需要长期停电C.仅短时停电D.断路器可以退出，但无法检修11.既能发电，又能储存能量的是（C ）。
A.火电厂B.水电厂C.抽水蓄能电厂D.核电厂12.下列可用于电度计量计算的互感器变比是（C ）。
A.标准变比B.非标准变比C.标称变比D.实际变比13.电流互感器二次侧严禁（C ）。
A.开路B.短路C.通路D.以上都不对14.对一次设备起控制、保护、测量、监察等作用的设备称为（ B）。
A.监控设备B.二次设备C.辅助设备D.主设备15.下列不属于测量用电流互感器的精度等级是（D ）。
A. 0.2B. 0.5C.1D.D16.限流电抗器一般用于不超过（ B）千伏的电压等级接线中。
限流电抗器在电力系统中的作用探讨【摘要】限流电抗器是电力系统中常用的一种装置，用于限制电流的流动。
本文首先介绍了限流电抗器的基本原理，包括其工作原理和结构特点。
随后探讨了限流电抗器在电力系统中的作用，主要包括限制短路电流、提高系统稳定性等方面。
接着分析了限流电抗器的优点，如节能、环保等。
然后介绍了限流电抗器的应用领域，例如变电站、电缆系统等。
最后展望了限流电抗器的发展趋势，指出其在智能电网、新能源接入等方面的潜在应用。
通过本文的探讨，读者可以更全面地了解限流电抗器在电力系统中的重要作用和发展前景。
【关键词】限流电抗器、电力系统、基本原理、作用、优点、应用领域、发展趋势、引言、结论1. 引言1.1 引言电力系统中，限流电抗器是一种重要的设备，它在电力系统中扮演着非常关键的角色。
限流电抗器通过控制电流的大小来保护电力系统免受过载和短路等意外事件的影响，保障电网的安全稳定运行。
限流电抗器在电力系统中的作用不仅仅是为了保护电力系统的安全稳定运行，同时还可以提高电网的传输效率，减少电网的损耗，降低能源消耗，节约资源，减少环境污染。
限流电抗器在电力系统中起着至关重要的作用，其优点和应用领域也在不断扩大和深化。
随着科技的不断进步和电力系统的不断完善，限流电抗器的发展趋势也将更加趋向于智能化、高效化和可靠化。
结束。
2. 正文2.1 限流电抗器的基本原理限流电抗器是一种常见的电力系统附件，其基本原理是通过引入感性或容性元件来限制电流的流动。
在电力系统中，电流是一种关键的元素，必须得到合理的控制和管理。
限流电抗器可以帮助实现这一目标。
限流电抗器的基本原理可以简单地解释为通过调节电路中的电感或电容值，来控制电流的大小和流向。
电感元件可以降低电流的瞬时变化率，从而减少过电流的危险，保护电力系统的稳定性。
而电容元件则可以帮助提高电路的功率因数，提高能源利用效率。
在实际应用中，设计师们可以根据具体的电力系统要求选择合适的限流电抗器类型和参数。
