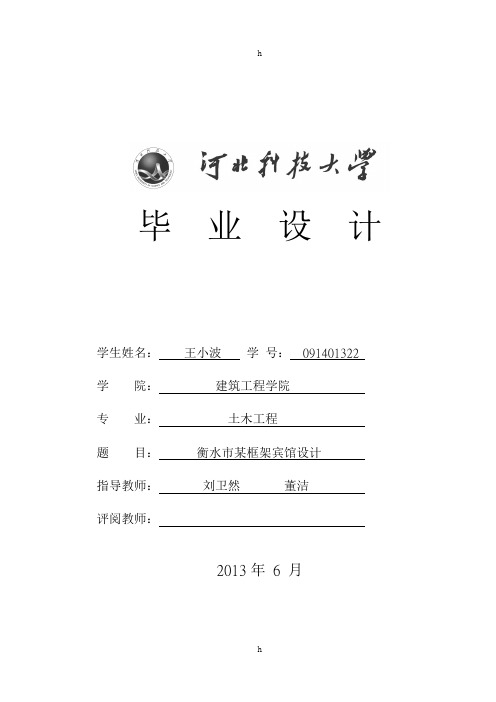

毕业设计学生姓名：王小波学号： 091401322学院：建筑工程学院专业：土木工程题目：衡水市某框架宾馆设计指导教师：刘卫然董洁评阅教师：2013年 6 月目录1 引言 (1)2 结构选型和布置 (2)2.1 结构选型 (2)2.2 结构布置 (2)2.3 初估截面尺寸 (2)2.3.1 估算依据 (2)2.3.2 梁截面尺寸估算依据 (2)2.3.3 柱截面尺寸估算依据 (4)3 框架计算简图 (4)3.1 计算简图说明 (4)3.2 框架梁柱截面特征 (5)3.3 框架梁柱的线刚度计算 (5)3.3.1 柱子计算 (5)3.3.2 梁计算 (6)3.3.3 相对线刚度计算 (6)3.4 框架柱侧移刚度计算 (8)4 荷载计算 (9)4.1 恒载标准值计算 (9)4.1.1 不上人屋面恒载（屋1：倒置式屋面） (9)4.1.2 楼面横载 (9)4.1.3 梁、柱自重 (10)4.1.4 墙体自重（加气混凝土砌块） (10)4.2 活荷载标准值计算 (11)4.2.1 屋面及楼面活载标准值 (11)4.2.2 屋面雪荷载标准值 (11)4.3.1 突出屋面电梯间 (12)4.3.2 首层 (12)4.3.3 二、三、四层 (13)4.3.4 顶层 (13)4.3.5 各层重力荷载代表值 (13)5 水平地震作用 (15)5.1 横向自振周期计算 (15)5.2 水平地震作用及楼层地震剪力 (15)5.3 水平地震作用下的位移验算 (18)5.4 楼层最小地震剪力的验算 (18)5.5 水平地震作用下框架内力计算 (19)5.5.1 取横向一榀框架，采用D值法即改进反弯点法进行计算 (19)5.5.2 弯矩计算 (20)5.6 地震作用下框架梁端剪力和柱轴力计算 (21)6 竖向荷载作用下框架的内力分析 (23)6.1 计算方法和荷载传递路线 (23)6.1.1 计算方法（采用弯矩二次分配法） (23)6.2 竖向荷载计算 (24)6.2.1 D-C(B-A)轴间框架梁 (24)6.2.2 B-C轴间框架梁 (25)6.3 框架计算简图 (26)6.4 梁固端弯矩 (26)6.5 框架节点分配系数 (26)6.6 恒、活载产生弯矩的分配与传递 (27)6.7 弯矩的调幅 (34)6.8 恒、活载作用下梁端剪力计算 (35)6.9 恒、活载作用下柱轴力计算 (38)6.9.1 恒载作用下的柱的轴力 (38)6.9.2 活载作用下柱的轴力 (41)7.1 框架梁内力组合 (42)7.1.1 基本组合公式 (42)7.1.2 框架梁内力组合表 (43)7.2 框架柱内力组合 (45)7.2.1 框架柱内力组合表 (46)8 框架结构配筋计算 (48)8.1 框架梁配筋 (48)8.1.1 截面尺寸 (48)8.1.2 材料强度 (49)8.1.3 最小配筋率 (49)8.1.4 纵向受力钢筋配筋面积 (49)8.2 计算公式 (49)8.2.1 正截面抗弯 (49)8.3 框架梁抗弯计算 (50)8.4 框架梁抗剪计算 (55)8.5 框架柱配筋计算 (56)8.5.1 截面尺寸 (56)8.5.2 材料强度 (56)8.5.3 框架柱弯矩和剪力调整（强柱弱梁） (57)8.5.4 边柱节点 (57)8.6 框架柱受压计算 (58)8.6.1 计算公式： (58)8.7 一层A、D轴柱 (59)8.7.1 轴压比验算 (59)8.7.2 截面尺寸复合 (59)8.7.3 正截面受弯承载力计算（对称配筋） (59)8.7.4 垂直于弯矩作用平面的受压承载力计算 (60)8.7.5 裂缝宽度验算 (60)8.8 一层B、C柱 (60)8.8.2 截面尺寸复核 (60)8.8.3 正截面受弯承载力计算（对称配筋） (61)8.8.4 垂直于弯矩作用平面的受压承载力计算 (61)8.8.5 裂缝宽度验算 (61)8.9 二层A、D轴柱 (62)8.9.1 轴压比验算 (62)8.9.2 截面尺寸复合 (62)8.9.3 正截面受弯承载力计算（对称配筋） (62)8.9.4 垂直于弯矩作用平面的受压承载力计算 (63)8.9.5 裂缝宽度验算 (63)8.10 二层B、C轴柱 (63)8.10.1 轴压比验算 (63)8.10.3 正截面受弯承载力计算（对称配筋） (63)8.10.4 垂直于弯矩作用平面的受压承载力计算 (64)8.10.5 裂缝宽度验算 (64)8.11 框架柱抗剪计算 (64)9 现浇板配筋计算 (66)9.1 板荷载计算 (66)9.2 板配筋计算 (66)10 板式楼梯设计 (67)10.1 楼梯板设计 (67)10.1.1 荷载计算 (67)10.1.2 截面设计 (68)10.2 平台板设计 (68)10.2.1 荷载计算 (68)10.2.2 截面设计 (68)10.3 平台梁设计 (69)10.3.1 荷载计算 (69)10.3.2 配筋计算 (69)致谢 (71)参考文献 (72)1 引言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
摘要剪力墙能同时承受竖向荷载和侧向力，有很强的抗震能力，在我国应用越来越广泛，框架-剪力墙结构集合了框架结构和剪力墙结构的优势，已经被越来越广泛的应用于包括大型商场、住宅、旅馆、办公楼等在内的高层建筑。
但与剪力墙有关的相关计算比较复杂，计算量较大，所以在设计剪力墙结构或框架-剪力墙结构时，一般采用软件计算。
根据设计任务书的要求进行了以框架-剪力墙为主体结构的锦园宾馆的建筑设计、结构设计。
设计过程遵循先建筑后结构再基础的顺序进行。
建筑设计，依据建筑总体规划要求、建筑用地条件和基地周边的环境特点，首先设计建筑平面，其次进行立面造型、剖面设计。
建筑设计应满足使用功能和造型艺术的要求，并适应未来发展与灵活改造的需要。
锦园宾馆主体结构框架-剪力墙结构体系，以现行的有关规范为依据，进行了剪力墙刚度计算，框架的剪切刚度计算，连梁的等效剪切刚度计算，主体结构特征值的计算，风荷载计算，水平地震荷载计算，竖向荷载计算，稳定和抗倾覆验算，内力组合，构件截面设计等。
为了弄清剪力墙计算的相关步骤和原理，本结构主要采用手算的形式。
最终完成构件截面设计。
设计计算整个过程中综合考虑了技术经济指标和施工工业化的要求，本工程属于高层建筑，锦州地区位于7度抗震设防区，所以计算时考虑抗震要求。
关键词：剪力墙；框架-剪力墙；结构设计；高层建筑AbstractShear wall can bear vertical load and lateral force and has strong seismic capacity; while frame-shear wall structure is the combination of frame structure and shear wall structure which possesses some great advantages, so it has been more widely applied in buildings in our country, especially in some shopping malls, domestic block, hotels, and office buildings and some other high-rise buildings. However, some calculations associated with shear wall is quite sophisticated and calculated quantity is very large, therefore, generally speaking, people use the software to calculate in the design of shear wall structure or frame-shear wall structure.According to planning assignment, the author tries to use what he has learned to set about architectural design and structural design of Jinyuan Hotel with frame-shear wall structure as main structure in this paper. The design processes are following: Firstly, construction; secondly, structure; thirdly, foundation. About architectural design, the author designs the building plane at first, then the elevation and section part on the basis of the overall planning, requirements, land use conditions and surroundings of base. The architectural design should have both functions of use and plastic arts and meet the requirements of future development and flexible transformation.About frame-shear wall structure system of Jinyuan Hotel which is based on current relevant specification, the author makes some calculations, such as rigidity of shear wall, shearing rigidity of frame, equivalent shearing rigidity of coupling beam, eigenvalue of main structure, wind load, horizontal earthquake load, vertical load, stability and overturning resistance analysis, internal force combination and linkages section and so on. In order to figure out relevant steps and principles on calculations of shear wall, the author mainly uses hand computation in this part. During the whole design and calculation process, the author takes into consideration the technical and economical indexes and requirements of construction industrialization. This project belongs to high-rise building, and Jinzhou city is located in 7-degree seismic fortification zone, so the author also considers seismic requirement.Key words: Shear wall；Frame-shear wall；Structural design；High-rise buildingsII目录摘要 (I)Abstract ......................................................................................................................... I I 第1章平面布置及相关参数的计算 . (1)1.1平面布置和材料运用 (1)1.1.1建筑材料 (1)1.1.2截面尺寸 (1)1.1.3剪力墙布置 (2)1.1.4框架-剪力墙计算简图 (3)1.2剪力墙、框架、及连续梁的刚度计算 (3)1.2.1剪力墙类型判定 (3)1.2.2框架剪切刚度计算 (6)1.2.3壁式框架侧移刚度 (9)1.2.4连系梁的约束刚度 (14)1.2.5结构刚度特征值 (17)第2章荷载计算 (18)2.1竖向荷载计算 (18)2.1.1竖向恒载标准值计算 (18)2.1.2重力荷载代表值计算 (20)2.2水平风荷载 (23)2.3横向水平地震作用 (24)2.3.1结构基本振周期T (24)2.3.2水平地震作用 (25)第3章水平荷载作用下框剪结构内力和位移计算 (28)3.1位移计算 (28)3.2总框架、总剪力墙和总连续梁内力计算 (30)3.2.1横向风荷载作用总内力计算 (30)3.2.2横向水平地震作用下总内力计算 (32)3.3水平荷载作用下构件内力计算 (36)III3.3.1横向风荷载作用下构件内力计算 (36)3.3.2横向水平地震作用下构件内力的计算 (41)第4章竖向荷载作用下框架-剪力墙结构内力计算 (48)4.1计算单元及计算简图 (48)4.2荷载计算 (49)4.3内力计算 (51)第5章作用效应组合 (56)5.1框架梁内力组合 (56)5.1.1框架梁支座边缘内力标准值 (56)5.1.2框架梁内力组合值 (57)5.2.框架柱内力组合 (66)5.2.1柱支座边缘截面内力标准值 (66)5.2.2柱内力组合值 (66)5.3剪力墙内力组合 (72)5.3.1剪力墙内力标准值 (72)5.3.2剪力墙内力设计值 (72)5.4连梁内力组合 (75)第6章构件载面设计 (76)6.1.剪力墙截面设计 (76)6.1.1剪力墙，剪跨比和轴压比计算 (76)6.1.2正载面受压承载力计算 (76)6.1.3斜截面受剪承载力计算 (78)6.2.连系梁的截面设计 (78)6.2.1抗弯承载力验算 (79)6.2.2连续梁斜截面受剪承载力计算 (79)第7章结论 (81)参考文献 (82)致谢 (83)IV沈阳工业大学本科生毕业设计1 第1章 平面布置及相关参数的计算1.1平面布置和材料运用锦园宾馆平面布置如图1-1所示，采用整体式钢筋混凝土结构单向肋梁楼盖图1-1锦园宾馆平面布置1.1.1建筑材料1-4层：采用C40混凝土（c f =19.1 N∕mm 2， f t =1.71 N∕mm 2 ）；5-13层：采用C35混凝土,（c f =16.7 N∕mm 2，f t =1.57 N∕mm 2）。

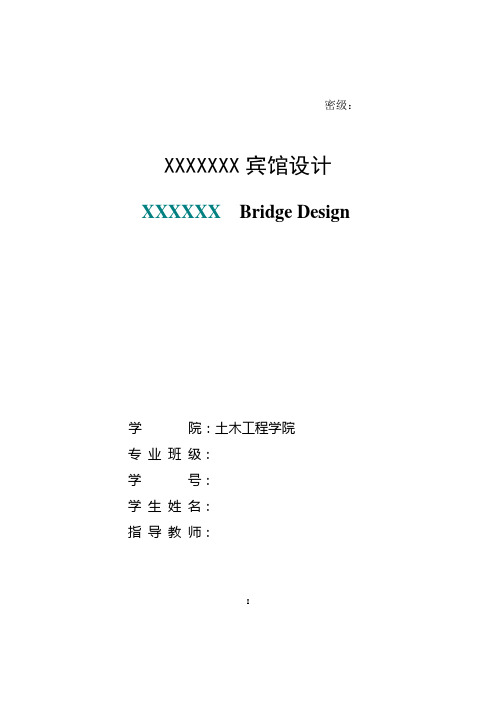

XXXXXXX宾馆设计XXXXXX Bridge Design学院：土木工程学院专业班级：学号：学生姓名：指导教师：I摘要此次毕业设计是宾馆设计，为现浇钢筋混凝土框架结构。
本工程位于沈阳市和平区某一地段，建筑物外形为L形，中间做圆弧形处理。
总占地面积约为1200平方米。
设计使用年限为50年，耐火等级II级，采光等级为II级，抗震等级为三级。
建筑设计上该方案平面形式有明显变化，外观更加大气、美观，视觉效果较佳。
空间宽敞明亮，给人以舒服的感觉。
设计使用年限为50年，耐火等级II 级，采光等级为II级，抗震等级为三级。
结构设计上该方案柱网对称布置，柱距合理，结构整体性强。
并进行手算及电算。
手算包括：荷载计算、内力计算、内力组合、梁截面设计和配筋计算、框架柱截面设计和配筋计算，基础设计等。
荷载计算分为竖向荷载计算和水平荷载计算，竖向荷载作用下的框架内力计算采用的是分层法。
计算水平荷载的作用采用的是“D值法”电算部分由广厦计算，绘制结构施工图。
在整个毕业设计过程中，把大学四年的所学知识结合运用在一起，并且要求我们要有分析解决问题的能力，使我受益匪浅。
关键词：框架结构；钢筋混凝土；结构设计；荷载组合I IAbstractAccording to the hotel design specifications and other relevant standards and design requirements, and provide geological data, the design of the framework of the hotel. The main contents include: Architectural Design and structural design of two parts.Building design, this scheme is a L shape, a total of six layer. Building plane fully consider the lighting requirements.Building layout two staircase two elevator, in order to meet the requirements of fire evacuation. Structural grid neat comparison, bright and spacious space, give a person with comfortable feeling.The structural design, select a frame for hand calculation, the remaining part of computerization complete. Hand portion includes: design, architecture design, as well as other parts of the design; structure layout and design method of determining, load calculation, internal force calculation, internal force combination, beam section design and reinforcement calculation, frame column section design and reinforcement calculation, infrastructure design. Calculation of load includes: dead load, live load, wind load and earthquake load calculation. The internal force of frame under vertical load is calculated using a hierarchical method. Calculation of horizontal loads using the " D value method". Calculation of horizontal seismic action, using vertex displacement method to determine the vibration cycle, the base shear method to calculate the seismic shear of floor, then the D value method to calculate the internal force of frame under horizontal earthquake action. Which are attached to the frame bending moment, shear and axial force and beam column internal force combination table. Calculation of internal forces of frame is completed, the load combination, the most unfavorable load combination cross section design. According to the requirements of frame beam, column reinforcement calculation, and consider the end of the beam, column under earthquake stirrup encrypts district constructionI I I1第1章建筑设计说明1.1 设计资料1.1.1场地情况：建筑场地如下图1-1所示。
本科生毕业设计任务书2020 年 02 月 25 日至 2020 年 06 月 25 日题目：多层旅馆设计姓名：汪良宾学号： 0学院：土木工程学院专业：土木工程年级：2004级指导教师：（签名）系主任（或教研室主任）：（签章）设计任务（包括原始数据、技术要求、工作要求）建筑退缩道路红线建筑类型主干道次干道街区道路低层5M 3M 2M多层5M 3M 3M建筑退缩用地边界红线建筑类型布置朝向长边短边点状（短边）2米低层南北朝向-4米（）×东西朝向多层南北朝向-4米（）×东西朝向八、基地图计算书配套CAD图纸在爱建筑网下载全套毕业设计尽在爱建筑网工程地质勘察报告（摘录一）毕业设计的要紧内容1．用中、英文编写设计说明书：内容包括建筑和结构方案的概述，主要经济技术指标，主要内外装修做法及材料等。
2．设计计算书的主要内容：电算部分（计算机打印输出）框架结构的内力及配筋计算，采用中国建筑科学研究院高层建筑技术开发部编制的多层及高层建筑结构空间分析程序——TBSA（版）。
所计算分析的框架结构，（主楼部分），层数≥5层。
电算计算书应包括以下几个方面的内容，并装订成册。
（1）几何数据文件—各结构标准层几何信息。
（图形文件）（2）荷载数据文件——各荷载标准层处加荷载信息。
（图形文件）（3）计算结果汇总文件*（总信息、周期，振型，地震力及位移输出文件）（4）构件配筋结果文件——所绘施工图所在层梁、柱、剪力墙配筋。
（图形文件）（5）构件产生内力文件——底层柱底内力。
（图形文件）（6）超筋超限信息——各层梁柱超筋超限。
（7）轴压比输出——各标准层轴压比。
（图形文件）手算部分（按格式书写）毕业设计过程中，各部分结构手算，所选取的结构应为电算分析框架结构所在的结构单元。
主要内容有以下几个方面：（1）楼（屋）面板设计计算，某层结构单元楼（屋）面板（主楼部分），包括结构布置、截面尺寸确定、荷载计算、内力分析、配筋计算及配筋草图。
