【获奖QC】改进卫生间降板吊模施工质量

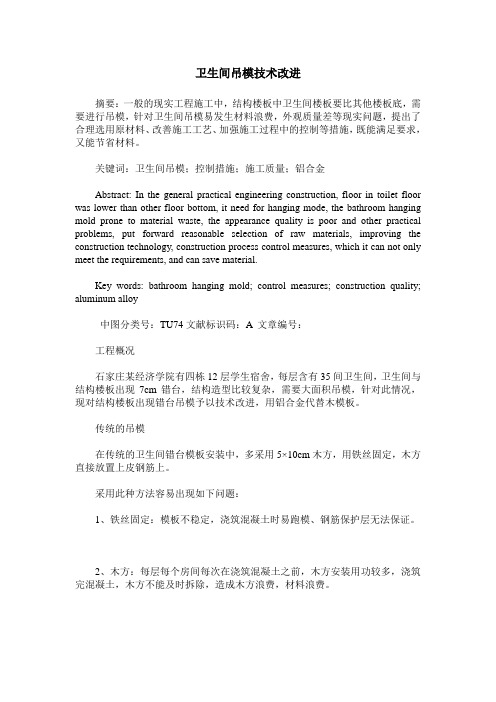

卫生间吊模技术改进摘要：一般的现实工程施工中，结构楼板中卫生间楼板要比其他楼板底，需要进行吊模，针对卫生间吊模易发生材料浪费，外观质量差等现实问题，提出了合理选用原材料、改善施工工艺、加强施工过程中的控制等措施，既能满足要求，又能节省材料。

关键词：卫生间吊模；控制措施；施工质量；铝合金Abstract: In the general practical engineering construction, floor in toilet floor was lower than other floor bottom, it need for hanging mode, the bathroom hanging mold prone to material waste, the appearance quality is poor and other practical problems, put forward reasonable selection of raw materials, improving the construction technology, construction process control measures, which it can not only meet the requirements, and can save material.Key words: bathroom hanging mold; control measures; construction quality; aluminum alloy中图分类号：TU74文献标识码：A 文章编号：工程概况石家庄某经济学院有四栋12层学生宿舍，每层含有35间卫生间，卫生间与结构楼板出现7cm错台，结构造型比较复杂，需要大面积吊模，针对此情况，现对结构楼板出现错台吊模予以技术改进，用铝合金代替木模板。

传统的吊模在传统的卫生间错台模板安装中，多采用5×10cm木方，用铁丝固定，木方直接放置上皮钢筋上。

卫生间结构降板质量问题及分析在2011年的几次现场检查中，我们发现了卫生间降板的质量通病——卫生间降板边缘和下部隔墙板（墙）不能顶实，造成隔墙板上端难于固定（形成自由端），构成安全隐患。

或者隔墙板上部出现错台，影响室内美观。

如图1及图abc。

图1，隔墙板（墙）顶部形成自由端隔墙板（墙）顶部出现造成安全隐患错台，影响室内装修效果。

a降板和隔墙位置齐平 b 降板突出隔墙，客厅出现错台c降板出现错台的部位剔凿，露出钢筋一、原因分析1、设计图纸平面图一般只标注降板上表面轮廓净尺寸，不会给出降板的断面宽度尺寸（或降板下表面净尺寸）需要施工单位参考平法图集和建筑平面图确定。

平法图集中相关内容：04G101-4、11G101-1明确截面宽度是h（等于板厚h），09G901-4宽度是t（没明确数据，需问设计）如图2。

图2，11G101-1平法《现浇混凝土框架、剪力墙、梁、板》宽度h（等于板厚）2、由于图纸不明确（或对图集不熟悉），以及施工中降板尺寸控制不严格，造成t值（降板壁厚）随意确定，会出现以下现象。

图3，t略小于a，造成隔墙板（墙）上部局部不能顶紧。

图4，t小于1/2a，造成隔墙板（墙）上部不能顶紧，且紧固件无法固定图5，t略大于a，造成室内隔墙板（墙）上部出现错台，影响居室美观二、预防措施技术人员在图纸会审时和设计单位沟通降板的断面宽度。

使得降板下部侧壁和隔墙板（墙）立面在同一竖直面上，即明确侧壁t的尺寸等于二次结构隔墙板或隔墙厚度。

对劳务队伍进行详细的交底，加强（模板工程）质量检查，控制好降板的尺寸避免实际t值过大或过小。

三、纠正措施针对已经出现问题的降板需要做如下处理：1、凸出隔墙板的降板侧壁进行剔凿，使得降板下部侧壁和隔墙板立面在同一竖直面上。

如图6。

剔凿中如出现钢筋，则不能剔凿，只能保持现状，再和设计沟通。

2、降板和隔墙板顶紧一部分。

如图7，需要制作异型加固件和抹灰处理（或补混凝土）。

3、降板和隔墙板接触面过小，t值太小，如图8，降板需要返工或做加固处理。

QC 小组成员概况一览表提高卫生间降板截面尺寸一次合格率浙江省三建建设集团有限公司翡翠城卓越QC 小组一、工程概况翡翠城学校A 楼、B 楼、地下室工程位于杭州市余杭区闲林镇华丰社区，总建筑面积约5501 0.87㎡，其中地下建筑面积8242.00㎡，地上建筑面积46768.87㎡，地上由4-5层教学建筑和两幢11层塔楼（7层以上为宿舍楼）及运动场看台组成，本工程卫生间共计204 间，结构降板标高低于相邻地面50mm 。

二、QC 小组简介小组名称 翡翠城卓越QC 小组小组成立时间 2016年12月1日 课题类型 现场型 小组注册号ZSJ/QC2016-021课题注册号ZSJ/QCKT2016-021活动时间：2016年12月1日~2017年6月30日 活动频率： 平均每周一次，出勤率95%序姓名学历职务职称组内职务组内分工 TQ C 教 育1 蒋高明 本科 项目经理 高级工程师 组 长 总体安排、协调均超过6 0小时以上T QC 学 习2 汪 琼 本科 技术负责人 工程师 副组长 协调、指挥实施3 杨 博 本科 施工负责人 助 工 组 员 统计、调查、分析、实施4 郑优欢 本科 质量负责人 工程师 组 员 监督、实施5 徐建明 本科 施工员 工程师 组 员 调查、实施6 沈爱姣 本科 安全员 工程师 组 员 调查、实施7 范 磊 本科 资料员 助 工 组 员 资料分析，数据整理8孙 鹤高中泥工带班/组 员现场实施三、选择课题3.1 问题提出：QC 小组通过评议、评价，对以下三个课题进行选择：企业标准现状课题提高卫生间降板截面尺寸一次合格率制表人：杨博制表时间：2016年12月15日最后，确定选择“提高卫生间降板截面尺寸一次合格率”作为本次研究的课题。

3.2选题理由四、现状调查工程卫生间降板现状：目前，本工程降板采用模板、方木作为降板的挂模材料，砼浇捣时，施工人员根据预先水准仪测定的标高，通过卷尺测量和自制“千”字尺来控制标高和板厚。

卫生间降板施工质量缺陷分析及改进措施作者：张超轩兴沧宋驰马胜志来源：《城市建设理论研究》2013年第15期摘要：随着建筑行业的迅猛发展，建筑工程质量标准、节能环保要求也越来越高，针对卫生间降板处传统的木方支模不能达到节能、环保和效益要求，卫生间降板处支模如何才能既符合国家绿色节能环保，又能装配化施工，提高施工效率，因而此方法必须有新的突破和创新。

卫生间降板砼的浇筑质量直接影响到后续卫生间工程做法及卫生间内外地面高差。

几乎所有的卫生间降板施工都存在着降板吊模胀模、缺棱掉角、漏浆孔洞、模板偏位、降板高度不足等缺陷。

为有效地降低上述问题产生的概率，分析其产生原因、主要影响因素并且根据具体情况采取改进措施是非常有必要的。

关键词：卫生间降板；缺陷分析；改进措施中图分类号： TU201.2 文献标识码： A 文章编号：1、工程案例某工程位于河北廊坊市大厂县，为多栋民居工程，总建筑面积 76352.21㎡,其中地上70837.84㎡，地下5514.37㎡。

包括1#~6#住宅楼（剪力墙结构）、17#~19#商业楼及设备用房（框架结构）。

前期主体结构施工期间，卫生间降板施工存在着降板模模胀模、模板偏位，混凝土降板浇筑完成时边角缺棱掉角、尺寸偏差较大，降板高度不足等缺陷。

进过改进使用定型钢模具，取得一定的成效。

2、缺陷原因分析2.1.施工工艺方面原因2.1.1混凝土浇筑过厚混凝土一次下料过多，工人抹面不及时，导致板面过高的出现。

2.1.2模板施工偏差较大降板处边沿采用传统的木方支模施工方法，由于在支模过程中未能采取有效的固定措施（通常用铁丝将木方与钢筋绑在一起），浇筑混凝土时很容易造成木方移位，难以保证降板的几何尺寸。

另外，此种方法自身的缺陷给模板的拆除造成很大的施工困难，拆模过程中极容易造成降板边沿处混凝土缺棱掉角，影响砼观感质量。

2.1.3 木模板吸水量大木模板吸水性较大且表面未刨光，极易造成混凝土过早脱水与木模板粘连，导致拆模时混凝土粘模，造成混凝土缺棱、掉角。

美信佳集团建设有限公司幻溇社区一期3#~8#楼QC小组提高楼层降板混凝土周边成形质量美信佳集团建设有限公司幻溇社区一期3#~8#楼QC小组一、工程概括湖州市幻溇社区一期3#~8#工程位于湖州市吴兴区织里镇幻溇村，由湖州南太湖现代农业综合区开发有限公司建设，浙江天和建筑设计有限公司设计，浙江建效工程监理有限公司监理，美信佳集团建设有限公司施工总承包。

本工程3-8#楼为框架剪力墙结构，地上17+1层、地下1层，总建筑面积58302.53㎡，其中住宅面积4 1981.14㎡，商店2781.02㎡，建筑高度54.925m，结构楼板砼强度C30，因厨房、卫生间等有防水要求的房间地坪完成面比其他部位完成面低30mm，故在厨卫间、阳台、走廊结构降板50mm。

根据图纸统计单幢楼有16*17=272块降板，总共有6*272=1632块降板，降板数量非常多。

二、QC小组简介QC小组概括表小组名称美信佳集团建设有限公司幻溇社区一期3#~8#楼QC小组成立时间2015年3月注册时间2015.3.12小组注册号课题注册号MXJ2015-03MXJ2015-YHJY01小组类型现场型活动时间2015.3~2015.5小组成员数10人平均年龄34岁课题名称提高楼层降板混凝土周边成形质量活动制度1、坚持按PDCA循环程序开展活动，对6层以上楼层每层混凝土浇筑后进行检查；2、坚持收集原始数据、用数据和图表说话。

小组成员序号姓名性别年龄文化职务职称小组职务1费国强男46本科项目经理工程师组长2张海群男42专科施工负责工程师组员3陈永新男47专科施工负责助工组员4傅龙飞男36本科技术负责工程师组员5王江跃男24专科施工员助工组员6高洋男33专科技术员工程师组员7盛剑泉男24专科施工员助工组员8方学良男24专科质量员助工组员9汤丹桦女27专科预算员助工组员10朱庆花女41专科资料员助工组员制表人：高洋时间:2015年3月15日三、选择课题及理由在工程开工之际，由组长费国强主持的工作会议上提出成立美信佳集团建设有限公司幻溇社区一期3#~8#楼QC小组，确立本工程创优质工程的目标，并对本工程中容易产生质量问题的分部分项工程提出严格施工要求，造精品工程、放心工程，努力开展QC小组活动。

提高卫生间降板的成型质量王刚，倪学燕（威海建设集团股份有限公司，威海 264200）[摘要]通过提高卫生间降板的成型质量，保证混凝土成型美观，无缺棱、掉角、阴阳角不顺直等质量问题，最重要的是无需进行后期的修补。

施工方法力求简便，安装过程简单快速，能够被推广使用适用性强；材料能够有效地多次周转使用，节约材料的耗费。

[关键词]安装简便；实用性强；周转使用；节约材料1引言卫生间降板传统施工采用木方结合木模板做吊模，按该法施工易造成混凝土成型后有缺棱掉角、阴阳角不顺直、高低板之间存在明显高度偏差等质量缺陷，是施工过程中常见的质量通病。

因此类问题不影响结构安全，且后期装饰装修能隐蔽掉一部分问题，故而很多项目对此视而不见。

按照传统施工方法，木模安装费时费工，木模的周转使用次数较少，易造成材料的浪费；同时由于混凝土成型质量差，后期的修补需要花费更多的人力、物力，造成成本的浪费。

因此，如能有效地控制降板混凝土成型质量，那便能够从源头上解决该问题，对项目的质量管理、成本控制和绿色施工管理至关重要。

2工程概况7#电子信息产品实验检测中心工程位于威海市高新技术开发区初村镇，总建筑面积9440m2，地上5层，局部两层，采用框架结构，该工程共有卫生间8个。

3 卫生间降板吊模方案设计卫生间降板采用传统的木方吊模有以下制约因素：1木方本身不顺直；即便是新进场木方，放置一段时间后也会存在轻微弯曲现象。

2木方拼缝质量差；采用现场加固，加工机具为手持电锯，加固精度差、误差大，导致模板拼缝不严，截面控制差。

3木方本身刚度不足；在振捣棒干扰下木方会产生轻微移动。

4木方尺寸有偏差；木方自身的尺寸偏差无法避免。

针对以上问题，卫生间降板吊模决定采用顺直、刚度高、尺寸标准的角钢代替木方模板，角钢通过螺栓连接将各个构件形成一个整体。

4卫生间角钢吊模的应用实施4.1角钢吊模连接件制作本工程卫生间较大，纵向尺寸达到7.05m，如果将角钢直接焊接成一个整体的话在塔吊调运过程中会发生高空坠落的危险，所以决定将角钢进行分解，角钢各构件间通过螺栓进行固定，当各构件连成一个整体时其形状便不易改变。
