1 灰土垫层施工工艺标准1．1 总则1．1．1适用范围本工艺标准适用于工业与民用建筑室内地坪、室外散水{灰土垫层工程；地基处理时，可参照本标准执行。
1．1．2编制参考标准及规范(1)《建筑工程施工质量验收统一标准》(GB 50300—2001)(2)《建筑地面工程施工质量验收规范》(GB 50209—2002)1．2 术语1．2．1基层面层下的构造层，包括填充层、隔离层、找平层、垫层土等。
1．2．2垫层承受并传递地面荷载于基土上的构造层。
1．2．3基土底层地面的地基土层。
1．3 基本规定1．3．1在垫层工程施工时，应建立质量管理体系并严格参施工技术标准。
1．3．2垫层材料应按设计要求和《建筑地面工程施工质量验收规范》(GB 50209--2002)的规定选用，并应符合国家标准的规定；使用前，应报监理验收，合格后方准使用。
1．3．3垫层工程所采用拌合料的配合比应按设计要求确定。
1．3．4垫层下的沟槽、暗管等工程完工后，经检验合格并做隐蔽记录，方可进行灰土垫层工程的施工。
1．3．5垫层的铺设，应待其下一层检验合格后方可施工上一层。
铺设前与相关专业的分部(子分部)工程、分项工程以及设备管道安装工程之间，应进行交接检验。
1．3．6室外散水、明沟、踏步、台阶和坡道等附属工程，均应符合设计要求。
施工时应按《建筑地面工程施工质量验收规范》(GB 50209—2002)基层铺设中基土和相应垫层的规定执行。
1．3．7建筑地面的变形缝应按设计要求设置，并应符台下列规定： (1)建筑地面的沉降缝、伸缩缝和防震缝，应与结构相应缝的位置一致，且应贯通建筑地面的垫层；(2)沉降缝和防震缝的宽度应符合设计要求，缝内清理干净，以柔性密封材料填嵌后用板封盖，并应与面层齐平。
1．3．8垫层工程施工质量的检验，应符合下列规定：(1)垫层的施工质量验收应按每个施工段(或变形缝)作为检验批。
(2)每检验批应以基层的分项工程按自然间(或标准间)检验，抽查数量应随机检验自然间的10％且不应少于3间；不足3间，应全数检查；其中走廊(过道)应以10延长米为1间，工业厂房(按单跨计)、礼堂、门厅应以两个轴线为1间计算。
12345678910
1第4.8.8条2第4.8.9条
12345678910
110mm
2±10mm
3≯房间相应尺寸
的2/1000且≯30
4个别地方≯设计
厚度的1/10年月日
年月日
监理（建设）单位验
收记录验收部位项目经理专业工长施工班组
长
规范规定
规范规定
施工单位检查评定记录施工单位检查评定记录
主控项目目专业质量检查员等进行验收。
坡度厚度（设计厚度8 cm）
监理(建设)单位 验收结论
粗骨料和砂质量混凝土强度等级表面平整度标高一般项目分包单位《建筑地面工程施工质量验收规范》GB50209—2002－－水泥混凝土垫层（基层）工程检验批质量验收记录
工程名称
施工单位
施工执行标准名
称及编号
监理工程师 (建设单位项目技术负责人)：分包项目经理－－施工单位检查 评定结果
项目专业质量检查员：。
建筑工程主要工程量计算规则及公式：一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。
1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。
2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L外———建筑物外墙外边线周长。
该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。
二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。
2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。
（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。
式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。
.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。
基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。
式中：V ———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。
三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。
式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中×墙厚+L内×墙厚）式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。
中华人民共和国国家标准建筑地面设计规范Code for design of building groundGB50037-xx（征求意见稿）《建筑地面设计规范》修编组目次1.总则2.术语3.地面类型3.1地面类型的选择原则3.2地面面层分类3.3地面基本规定3.4常用建筑地面3.5清洁、洁净、防尘、防菌地面3.6防静电地面3.7耐磨、耐撞击地面3.8防腐蚀地面3.9防油渗地面3.10其它地面4.地面的垫层4.1 地面垫层类型的选择4.2 地面垫层的要求5.地面的地基6.地面的构造附录A 面层、结合层、填充层的厚度及找平层的最小厚度和隔离层的层数附录B 填土压实系数大于等于0.94时，混凝土垫层最小厚度选用表附录C 混凝土垫层厚度计算附录D 本规范用词说明附录E 引用标准名录引用标准名录附：条文说明Content1.General Rules2.Terminology3.Ground Type3.1 Principle of ground type selection3.2 Classification of ground surface course3.3 Basic regulations of ground3.4 Common building ground3.5 Clean, dust-proof and antibacterial ground3.6 Anti-static ground3.7 Wear resistant, collision resistant ground3.8 Anti-corrosion ground3.9 Anti oil seepage ground3.10 Other ground4.Ground cushion4.1 Ground cushion type selection4.2 requirement of ground cushion5.Ground foundation6.Ground constructionAppendix A: The thickness of surface course, bonding course and fill stratum, the minimum thickness of leveling course, and the layer number of isolated layers. Appendix B: Minimum thickness selection table of concrete cushion, when fill compaction coefficient is greater than or equal to 0.94.Appendix C: Thickness calculation of concrete cushion Appendix D: Wording descriptionAppendix E: Referenced documentsReference standard directoryAppendix Article explanation1 总则1.0.1为使建筑地面设计能满足建筑功能和使用要求，做到技术先进、经济合理、安全适用、保护环境、确保质量，制订本规范。

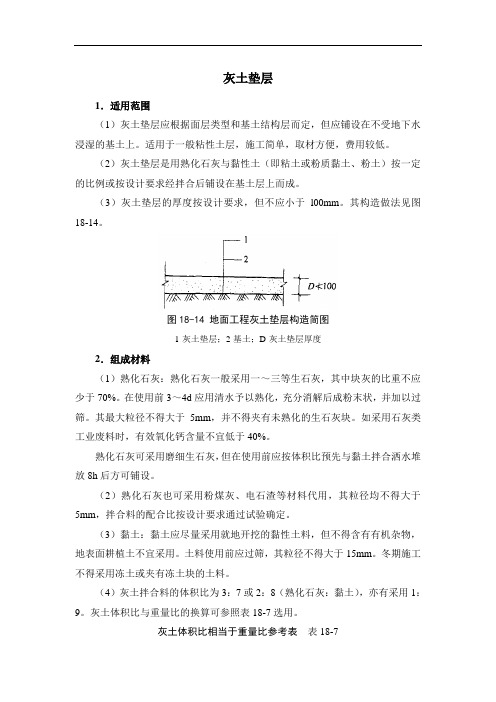

灰土垫层1．适用范围（1）灰土垫层应根据面层类型和基土结构层而定，但应铺设在不受地下水浸湿的基土上。
适用于一般粘性土层，施工简单，取材方便，费用较低。
（2）灰土垫层是用熟化石灰与黏性土（即粘土或粉质黏土、粉土）按一定的比例或按设计要求经拌合后铺设在基土层上而成。
（3）灰土垫层的厚度按设计要求，但不应小于l00mm。
其构造做法见图18-14。
图18-14 地面工程灰土垫层构造简图1-灰土垫层；2-基土；D-灰土垫层厚度2．组成材料（1）熟化石灰：熟化石灰一般采用一～三等生石灰，其中块灰的比重不应少于70%。
在使用前3～4d应用清水予以熟化，充分消解后成粉末状，并加以过筛。
其最大粒径不得大于5mm，并不得夹有未熟化的生石灰块。
如采用石灰类工业废料时，有效氧化钙含量不宜低于40%。
熟化石灰可采用磨细生石灰，但在使用前应按体积比预先与黏土拌合洒水堆放8h后方可铺设。
（2）熟化石灰也可采用粉煤灰、电石渣等材料代用，其粒径均不得大于5mm，拌合料的配合比按设计要求通过试验确定。
（3）黏土：黏土应尽量采用就地开挖的黏性土料，但不得含有有机杂物，地表面耕植土不宜采用。
土料使用前应过筛，其粒径不得大于15mm。
冬期施工不得采用冻土或夹有冻土块的土料。
（4）灰土拌合料的体积比为3：7或2：8（熟化石灰：黏土），亦有采用1：9。
灰土体积比与重量比的换算可参照表18-7选用。
灰土体积比相当于重量比参考表表18-7体积比（熟化石灰：黏土）重量比（熟化石灰：干土）1：9 6：942：8 12：883：7 20：803．过程控制灰土垫层应在工艺流程和施工操作过程中进行施工质量过程控制，见图18-15。
图18-15 灰土垫层施工质量过程控制简图4．施工要点（1）熟化石灰与黏土按规定的比例（体积比或相应的重量比）要拌合均匀，色泽一致，灰土量大又有条件的宜采用机械拌制，搅拌时间30s即可。
拌合时应控制加水量，保持一定的湿度，加水量一般为灰土总重量的16%较适宜。
第1篇一、项目背景随着城市化进程的加快，高层建筑越来越多，而地基施工作为建筑物的根基，其质量直接关系到整个建筑物的安全和使用寿命。
本方案针对一层楼地基施工，旨在确保地基的稳定性、承载力和耐久性，为建筑物的安全使用奠定基础。
二、施工场地及地质条件1. 施工场地：本工程位于XX市XX区，占地面积XX平方米，地形平坦，交通便利。
2. 地质条件：根据地质勘察报告，场地土层分布如下：（1）素填土：厚度1.0-2.0米，松散，含水率较高。
（2）粉质黏土：厚度2.0-3.0米，硬塑，含水率较低。
（3）砂土：厚度3.0-4.0米，中密，含水率较低。
三、施工方案设计1. 施工流程（1）场地平整：清除地表杂草、垃圾，平整场地。
（2）基础开挖：根据设计要求，开挖基础槽，并对槽底进行处理。
（3）基础垫层施工：铺设C15混凝土垫层，厚度100mm。
（4）基础混凝土施工：浇筑C25混凝土基础，确保混凝土强度、密实度。
（5）防水层施工：在基础混凝土表面铺设防水层，确保防水效果。
（6）基础施工验收：对基础进行质量验收，确保满足设计要求。
2. 施工技术要点（1）场地平整1）采用推土机、挖掘机等机械设备进行场地平整，确保场地平整度。
2）场地平整后，进行排水沟设置，确保场地排水顺畅。
（2）基础开挖1）根据设计要求，确定基础槽的尺寸和深度。
2）采用挖掘机、人工配合的方式进行基础开挖，确保槽底平整、无积水。
3）槽底处理：采用C15混凝土进行槽底垫层，厚度100mm。
（3）基础垫层施工1）垫层材料：选用优质砂石材料，粒径适中，含水率适宜。
2）垫层施工：采用人工摊铺、振捣、平整，确保垫层厚度均匀、密实。
（4）基础混凝土施工1）混凝土材料：选用优质水泥、砂、石子等原材料，按设计配合比进行配制。
2）混凝土浇筑：采用混凝土泵车进行浇筑，确保混凝土均匀、密实。
3）混凝土养护：浇筑完成后，进行保湿养护，确保混凝土强度。
（5）防水层施工1）防水材料：选用优质防水卷材，具有良好的防水性能。
地面防滑砖工程施工工艺 (1)地砖楼地面施工方案 (3)防滑地砖地面地砖地面施工方案 (8)地砖施工方案 (9)地面防滑砖工程施工工艺地面防滑砖施工：在选材上要达到规格尺寸方正，表面平整光滑，不能有缺边掉角、裂纹及污染变色等缺陷。
施工要点：将有缺边掉角、裂纹和首部污染变色的材料抄件选出来，完好地进行套方。
拆除包装前防止受潮及污染。
(1）施工顺序：清理基层→弹线→安装标准块→铺贴→灌缝→养护(2）对色编号：防滑砖地面铺设前，应对材料进行试拼，指对色、拼花、编号，以便对号入座，试拼后，要保证地面防滑砖前后左右的花纹．颜色基本一致，纹理通顺，接缝严密吻合，角度垂直，线条顺直。
(3）基层修补：检查基层平整情况，偏差较大的应事先凿平和修补，并将基层清扫干净。
(4）找水平、弹线，在素混凝土找平层上贴水平灰饼，弹线找中找方，施工前一天洒水，湿润基层。
(5）铺设顺序：弹线后应先铺若干条干线作为基准，起标筋作用，一般先由厅中线往两侧采取退步法铺贴。
(6）铺贴：防滑砖铺贴，在找平层上均匀刷一道素水泥浆，随刷随铺，用20mm厚1:3干硬性水泥砂浆作粘结层，板块安放后，用橡皮锤敲击，既要达到铺设高度，还要使砂浆粘结层平整密实。
(7）铺设中，随时用水平尺检查铺好的地面，使其表面平整度符合要求，同时，用直尺和楔形塞尺检查板块间的接缝高低差，发现问题及时处理，以满足质量要求。
(8）整个防滑砖地面全部结束后，用2mm 长水平垂直测量仪（设备允许误差为±0.5mm）．楔形塞尺（设备允许误差为±0.3mm）．5m线．直尺等检测进行检查，质量满足下列标准：(9）养护：板材铺设24小时后，应洒水养护1-2天，以补充砂浆在硬化过程中所需要的水分，保证板材与砂浆粘结实牢固，养护期3天之内禁止踩踏。
(10）灌缝：地面防滑砖养护期过后，及时用刀片将板缝清理干净，然后有同种颜色的水泥浆进行灌缝，要求缝隙内水泥浆均匀．饱满。
容易出现的质量问题及预防措施：地砖楼地面施工方案1、适用范围本方案适用于陕西师范大学新校区图书馆工程室内地砖施工。
