(10)授权公告号(45)授权公告日 (21)申请号 201520517573.1(22)申请日 2015.07.16G10K 9/122(2006.01)(73)专利权人天津市美驰电子技术有限公司地址300300 天津市东丽区开发区隆达公寓写字楼302室(72)发明人胡海甬(74)专利代理机构天津盛理知识产权代理有限公司 12209代理人王来佳(54)实用新型名称一种压电陶瓷蜂鸣器驱动电路(57)摘要本实用新型涉及一种压电陶瓷蜂鸣器驱动电路,其主要技术特点是:包括升压电路、振荡电路、反相器、两个输出功率管,升压电路输入端与外部输入电压相连接并进行升压处理,升压电路输出端连接到振荡电路上,振荡电路与外部振荡电容相连接,振荡电路的输出端直接连接到第一功率输出管上,该振荡电路的输出端还通过一个反相器连接到第二功率输出管上,两个功率输出管输出端与外部的蜂鸣器。
本实用新型完全改变了传统压电陶瓷蜂鸣器驱动电路的结构,以电子升压方式取代了原有利用电感或变压器结构的升压电路,同时在声音频率控制上也取代了原有阻容结构,提高了输出频率的稳定性,芯片内部集成了功率输出管,节省了电路成本。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页CN 204791943 U 2015.11.18C N 204791943U1.一种压电陶瓷蜂鸣器驱动电路,其特征在于:包括升压电路、振荡电路、反相器、两个输出功率管,升压电路Vref输入端与外部输入电压相连接并进行升压处理,升压电路输出端连接到振荡电路上,所述振荡电路与外部振荡电容相连接,振荡电路的输出端直接连接到第一功率输出管上,该振荡电路的输出端还通过一个反相器连接到第二功率输出管上,两个功率输出管输出端与外部的蜂鸣器从而驱动蜂鸣器LS工作。
2.根据权利要求1所述的压电陶瓷蜂鸣器驱动电路,其特征在于:所述升压电路、振荡电路、反相器、两个输出功率管封装在一块集成电路芯片上并设有相应的输入端口和输出端口。
最新发明专利:一种电磁式蜂鸣器主动方波驱动电路本发明采纳了能够严格跟踪电源变幻的参考电压,具有多种温度补偿功能,使输出的方波信号不会因工作电压和环境温度的变幻而发生频率飘移,从而保证了蜂鸣器长久工作的稳定性和牢靠性。
该驱动实现了集成化的目标,使得有源电磁式蜂鸣器的结构简化,体积便于微型化,便于实现。
此电磁式蜂鸣器主动方波驱动电路,其特征在于:包括分压器、第一电压、其次电压比较器、R S触发器、恒流驱动级、反馈级、输出级、反峰钳位电路,所述分压器由三个R1、R2和R3串联组成的,电阻R1的第一引脚衔接到电源VCC上,其其次引脚和电阻R2的第一引脚衔接,此衔接点的电压为2/3VCC,电阻R2的其次引脚衔接到电阻R3的第一引脚,此衔接点的电压为1/3VCC,电阻R3的其次引脚衔接到电源GND 上;所述第一电压比较器的同相输入端和其次电压比较器的反相输入端衔接,此衔接点衔接到外部电路C的其次引脚和电阻R的第一引脚,第一电压比较器的反相输入端衔接到分压器的2/3VCC处,第一电压比较器的输出端衔接到R S触发器的R输入端;所述其次电压比较器的同相输入端衔接到分压器的1/3VCC处,其次电压比较器的输出端衔接到R S触发器的S输入端;所述R S触发器的输出端Q衔接到恒流驱动级的输入端,恒流驱动级的输出端衔接到输出级的输入端,恒流驱动级的输出端还衔接到反馈级的输入端;所述反馈级的输出端衔接到电源VCC上,反馈级的输出端还衔接到外部电阻R的其次引脚;所述输出级的输出端通过反峰钳位电路衔接到电源VCC上,输出级的输出端还通过外部负载电磁式蜂鸣器衔接到电源VCC上;所述分压器的三个电阻R1、R2和R3阻值相等。
申请(专利权)人:常州东村有限公司发明(设计)人:周鸣放,方立东主申请人地址:213000 江苏省常州市天宁区九州数码城15-A-709 献上此电磁式蜂鸣器主动方波驱动电路的资料:第1页共1页。
专利名称:一种有源压电式蜂鸣器专利类型:实用新型专利
发明人:唐金祥,张长宏
申请号:CN202020411719.5申请日:20200326
公开号:CN212032635U
公开日:
20201127
专利内容由知识产权出版社提供
摘要:本实用新型涉及蜂鸣器技术领域,且公开了一种有源压电式蜂鸣器,包括塑胶外壳、针脚、凸柱、底壳、阻抗匹配器和压电蜂鸣片,所述塑胶外壳的一侧设置有发光二极管,所述塑胶外壳的内部下端设置有固定导块,所述固定导块的下端与针脚固定连接,所述固定导块的上端连接有阻燃件,所述阻燃件的中间位置设置有凸柱,所述凸柱的上端固定连接底壳,所述底壳的上端固定连接阻抗匹配器,该适用于一种有源压电式蜂鸣器,设计合理,制造成本低,利用滤波器过滤掉电源中一些频点以外的频率,使得蜂鸣的声音更加响亮,设置发光二极管可以在蜂鸣器蜂鸣时,利用灯光警示工人有危险,适合装配在一些公共安全报警设备里,扩大了该蜂鸣器的实用性。
申请人:兴化市宏宇电子有限公司
地址:225700 江苏省泰州市兴化市陈堡镇工业集中区
国籍:CN
代理机构:泰州市鑫宏专利代理事务所(普通合伙)
代理人:曹进
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920881121.X(22)申请日 2019.06.12(73)专利权人 常州紫浩电子有限公司地址 213100 江苏省常州市武进区湖塘镇长虹村(72)发明人 宋雪琪 姚宝鑫 (74)专利代理机构 常州市英诺创信专利代理事务所(普通合伙) 32258代理人 谢新萍(51)Int.Cl.G10K 9/122(2006.01)G10K 9/18(2006.01)(54)实用新型名称一种自激式压电蜂鸣器(57)摘要本实用新型涉及一种蜂鸣器,具体是一种自激式压电蜂鸣器;包括面壳、以及与所述面壳扣合的底壳、引线组;所述面壳侧壁底部开设有卡位槽;所述底壳上开设有穿过所述引线组的第一通槽、以及便于引线组弯折的第二通槽;所述第二通槽的一端与所述第一通槽贯通连接,且第二通槽一端的宽度小于与所述第一通槽连接处的所述第一通槽的宽度,所述第二通槽的另一端与所述底壳外缘贯通设置;通过第二通槽贯通联通卡位槽和第一通槽,能够提供单一引线的弯曲空间,且第二通槽与第一通槽形成内宽外窄的通槽能够将引线组固定在底壳上,防止引线组的跑出,本实用新型结构精简,设计巧妙,能够有效的将引线固定在蜂鸣器底壳的通槽内。
权利要求书1页 说明书3页 附图1页CN 210349302 U 2020.04.17C N 210349302U1.一种自激式压电蜂鸣器,其特征在于:包括面壳、以及与所述面壳扣合的底壳、引线组;所述面壳侧壁底部开设有卡位槽;所述底壳上开设有穿过所述引线组的第一通槽、以及便于引线组弯折的第二通槽;所述第二通槽的一端与所述第一通槽贯通连接,且第二通槽一端的宽度小于与所述第一通槽连接处的所述第一通槽的宽度,所述第二通槽的另一端与所述底壳外缘贯通设置。
2.根据权利要求1所述的一种自激式压电蜂鸣器,其特征在于:所述底壳外缘处沿第一通槽对称设置有第一凸块、第二凸块;所述第一凸块的外侧壁与所述卡位槽一侧的内壁相抵;所述第二凸块的外侧壁与所述卡位槽另一侧的内壁相抵;所述第一凸块、所述第二凸块与所述卡位槽配合,将所述面壳与所述底壳连接。

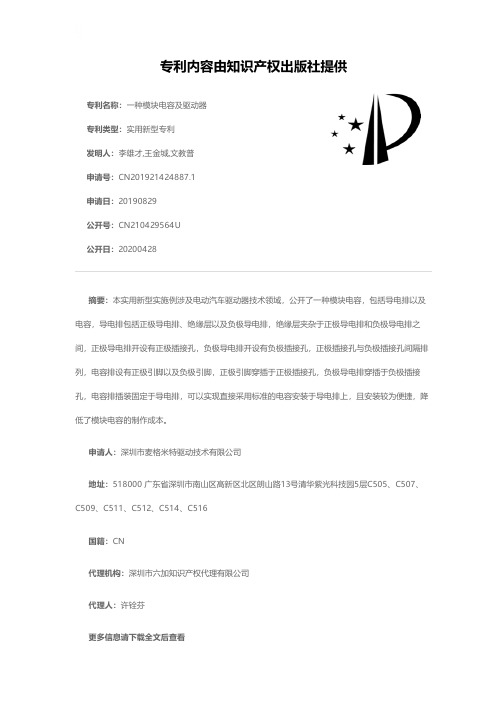

专利名称:一种模块电容及驱动器专利类型:实用新型专利
发明人:李雄才,王金城,文教普
申请号:CN201921424887.1申请日:20190829
公开号:CN210429564U
公开日:
20200428
专利内容由知识产权出版社提供
摘要:本实用新型实施例涉及电动汽车驱动器技术领域,公开了一种模块电容,包括导电排以及电容,导电排包括正极导电排、绝缘层以及负极导电排,绝缘层夹杂于正极导电排和负极导电排之间,正极导电排开设有正极插接孔,负极导电排开设有负极插接孔,正极插接孔与负极插接孔间隔排列,电容排设有正极引脚以及负极引脚,正极引脚穿插于正极插接孔,负极导电排穿插于负极插接孔,电容排插装固定于导电排,可以实现直接采用标准的电容安装于导电排上,且安装较为便捷,降低了模块电容的制作成本。
申请人:深圳市麦格米特驱动技术有限公司
地址:518000 广东省深圳市南山区高新区北区朗山路13号清华紫光科技园5层C505、C507、C509、C511、C512、C514、C516
国籍:CN
代理机构:深圳市六加知识产权代理有限公司
代理人:许铨芬
更多信息请下载全文后查看。
专利名称:一种压电式蜂鸣器的驱动电路专利类型:发明专利
发明人:陈长华,杨桂萍
申请号:CN200810200401.6
申请日:20080924
公开号:CN101685629A
公开日:
20100331
专利内容由知识产权出版社提供
摘要:本发明提供一种压电式蜂鸣器的驱动电路,驱动电路包括:第一场效应管、第二场效应管、以及第一场效应管和第二场效应管的控制电路模块,控制电路模块用于实现第一场效应管与第二场效应管之间的反相导通或者反相截止,使第二场效应管能够避免压电式蜂鸣器发声时的反电动势电压击穿第一场效应管。
本发明提供的驱动电路从驱动电路设计方面避免第一场效应管的击穿问题,因此不需要外围电路中用来避免第一场效应管击穿的限流电阻,并能提升蜂鸣器的响度。
申请人:无锡华润矽科微电子有限公司
地址:214000 江苏省无锡市新区信息产业园301室
国籍:CN
代理机构:上海智信专利代理有限公司
代理人:王洁
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920439636.4
(22)申请日 2019.04.02
(73)专利权人 常州东村电子有限公司
地址 213000 江苏省常州市金坛区薛埠镇
罗村村
(72)发明人 周鸣放
(51)Int.Cl.
G10K 9/122(2006.01)
(54)实用新型名称一种SMD有源压电式蜂鸣器驱动电路模块(57)摘要本实用新型涉及一种SMD有源压电式蜂鸣器驱动电路模块,包括双面PCB线路板、ASIC蜂鸣器驱动电路和若干SMD阻、容元件,所述PCB线路板为双面敷铜线路板,所述ASIC蜂鸣器驱动电路和若干SMD阻、容元件贴装于PCB线路板正面;所述PCB线路板背面分布若干外部引脚,并通过金属化孔化与正面ASIC蜂鸣器驱动电路实现电连;所述外部引脚除包括电源正极VCC、电源负极VSS 外,还包括与控制端CTRL、信号输入端DIN和倍压选择端EN中的一种或两种组合。
本实用新型可与SMD压电式蜂鸣器结合而制作的SMD有源压电式蜂鸣器具有结构简单,小体积,多功能,高声压等
特点。
权利要求书1页 说明书2页 附图3页CN 209962691 U 2020.01.17
C N 209962691
U
权 利 要 求 书1/1页CN 209962691 U
1.一种SMD有源压电式蜂鸣器驱动电路模块,其特征在于:包括双面PCB线路板、ASIC蜂鸣器驱动电路和若干SMD阻、容元件,所述PCB线路板为双面敷铜线路板;所述ASIC蜂鸣器驱动电路和若干SMD阻、容元件贴装于PCB线路板正面;所述PCB线路板背面分布若干外部引脚,并通过金属化孔与正面ASIC蜂鸣器驱动电路的引脚电连;所述外部引脚除包括电源正极VCC、电源负极VSS外,还包括与控制端CTRL、信号输入端DIN和倍压选择端EN中的一种或两种组合。
2.根据权利要求1所述的一种SMD有源压电式蜂鸣器驱动电路模块,其特征在于:所述PCB线路板采用双面阻燃、黑基PCB板,厚度为0.3~0.8mm。
3.根据权利要求1所述的一种SMD有源压电式蜂鸣器驱动电路模块,其特征在于:所述贴装于PCB线路板正面的ASIC蜂鸣器驱动电路和若干SMD阻、容元件其厚度≤0.55mm。
4.根据权利要求1所述的一种SMD有源压电式蜂鸣器驱动电路模块,其特征在于:所述PCB线路板背面分布的外部引脚包括电源正极VCC、电源负极VSS和控制端CTRL,所述控制端CTRL可直接与外部单片机的I/O口直接连接。
5.根据权利要求1所述的一种SMD有源压电式蜂鸣器驱动电路模块,其特征在于:所述PCB线路板背面分布的外部引脚包括电源正极VCC、电源负极VSS、信号输入端DIN和倍压选择端EN,所述信号输入端DIN和倍压选择端EN可直接与外部单片机的I/O口直接连接。
