2019年全国院校技能竞赛收割机试卷

2019年全国职业院校技能大赛（高职组）GZ-2019021嵌入式技术应用开发赛项赛卷本赛卷包括硬件装调和赛道任务两部分。

要求参赛选手在规定时间内焊接、调试一套比赛现场下发的功能电路板，并安装在主竞赛平台（简称为主车；同时，在后文中，我们将从竞赛平台简称为从车）上。

同时，完成嵌入式应用程序的编写和测试，使之能够自动控制竞赛平台（主车、从车）完成相应赛道任务。

第一部分硬件装调赛题一、比赛要求比赛现场下发功能电路板焊接套件（含带故障的PCB空板与元器件）和相关技术资料（电路原理图、器件位置图、物料清单）。

参赛选手需在规定时间内，按照安全操作规范与电子产品制作工艺，焊接、调试该功能电路板，使其功能正常，并安装到主车上。

二、比赛内容（一）元器件检测参赛选手须参照物料清单进行元器件的辨识、清点和检测。

本赛题所涉及的元器件种类仅限于：电阻、电容、电感、二极管、三极管、MOS管、电位器、LED发光二极管、555芯片、595芯片、晶振、CMOS逻辑门、集成稳压块、光强度传感器、光敏电阻、超声波传感器、红外传感器、射频识别单元、语音识别单元、解调芯片、数码管、蜂鸣器、扬声器、模拟开关、USB转串口芯片、USB座。

（二）电路板焊接参赛选手须依据电路原理图、器件位置图、物料清单，在规定时间内完成电路板焊接与调试并安装到主车上，在完成所有比赛后上交该电路板进行焊接工艺评分。

本赛题所涉及的贴片元器件封装仅限于： TSSOP-6、SIP-8、SOP-8、TSSOP-8、SOP-14、TSSOP-14、SOP-16、TSSOP-16、SOT-23、SOT-223、0603、0805、1206、3528、QFN-28、贴片电容6.5*6.5、贴片电容8*10、CD43、邮票孔。

（三）功能验证、故障排除参赛选手须根据正确的电路原理图，分析各电路功能，并使用示波器、万用表等仪表进行故障排除，使现场下发的功能电路板功能正常。

本赛题所涉及的电路故障仅限于：断线、短路、丝印错误、器件封装错误。

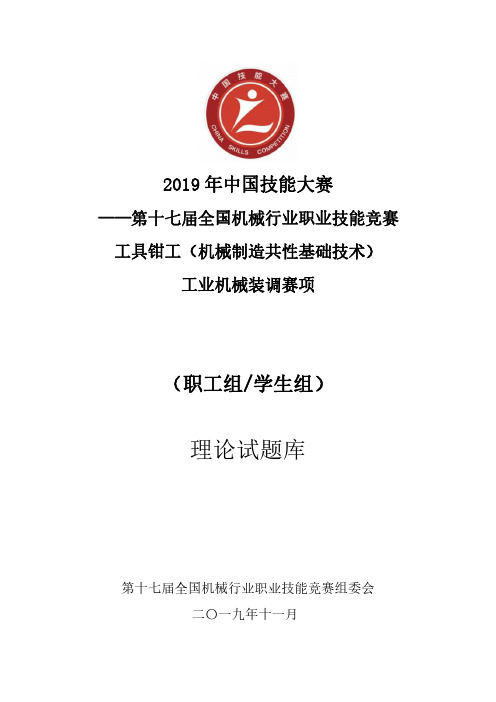

2019年中国技能大赛——第十七届全国机械行业职业技能竞赛工具钳工（机械制造共性基础技术）工业机械装调赛项（职工组/学生组）理论试题库第十七届全国机械行业职业技能竞赛组委会二〇一九年十一月一、单选题（共600题）1.交磁电机扩大机为了抵消直轴电枢去磁反应，采用在定子上加嵌（）的方法。

A.补偿绕组B.串联绕组C.励磁绕组D.换向绕组2.电阻分相启动单相异步电动机有工作绕组和启动绕组，（）使工作绕组的电流和启动绕组中的电流有近90°的相位差，从而使转子产生的启动转矩而启动。

A.电阻与工作绕组串联B.电阻与启动绕组串联C.电阻与工作绕组并联D.电阻与启动绕组并联3.欠电流继电器在正常工作时，线圈通过的电流在正常范围内，（）。

A.衔铁吸合，常闭触点闭合B.衔铁吸合，常开触点闭合C.衔铁不吸合，常开触点断开D.衔铁不吸合，常闭触点闭合4.当交流接触器的电磁圈通电时，（）。

A.常闭触点先断开，常开触点后闭合B.常开触点先闭合，常闭触点后断开C.常开、常闭触点同时工作D.常闭触点可能先断开，常开触点也可能先闭合5.交流接触器吸引线圈的额定电压是根据被控电路的（）来选择。

A.主电路电压B.控制电路电压C.辅助电路电压D.辅助、照明电路电压6.磁吹式灭弧装置的灭弧原理是（）。

A.机械地拉长电弧B.靠磁力吹力作用使电弧拉长，并在空气和灭弧罩下迅速冷却C.借窄缝效应使电弧迅速冷却D.利用栅片把电弧分成串接的短电弧7.磁吹式灭弧装置的磁吹能力与电弧电流大小的关系是（）。

A.电弧电流越大，磁吹灭弧能力越小B.无关C.电弧电流越大，磁吹灭弧能力越强D.没有固定规律8.交流接触器的灭弧装置有双端口结构及（）等装置。

A.静触点灭弧B.动触点灭弧C.磁吹灭弧D.金属栅片灭弧9.金属栅片灭弧的原理是（）。

A.把电弧沿它轴线拉长B.让电弧在磁场的作用下拉长C.借窄缝效应使电弧迅速冷却D.利用栅片把电弧分成串联的短电弧10.旋紧电磁式电流继电器的反力弹簧，（）。

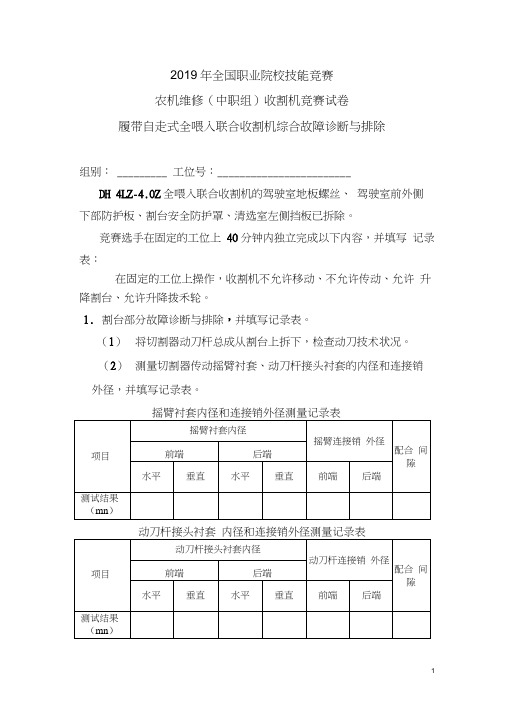

2019年全国职业院校技能竞赛农机维修（中职组）收割机竞赛试卷履带自走式全喂入联合收割机综合故障诊断与排除组别： _________ 工位号：________________________DH 4LZ-4.0Z全喂入联合收割机的驾驶室地板螺丝、驾驶室前外侧下部防护板、割台安全防护罩、清选室左侧挡板已拆除。

竞赛选手在固定的工位上40分钟内独立完成以下内容，并填写记录表：在固定的工位上操作，收割机不允许移动、不允许传动、允许升降割台、允许升降拨禾轮。

1.割台部分故障诊断与排除，并填写记录表。

（1）将切割器动刀杆总成从割台上拆下，检查动刀技术状况。

（2）测量切割器传动摇臂衬套、动刀杆接头衬套的内径和连接销外径，并填写记录表。

摇臂衬套内径和连接销外径测量记录表动刀杆接头衬套内径和连接销外径测量记录表（3）将动刀杆总成按技术要求安装在割台上。

（4）检查各护刃器尖端直线度（可请技术人员协助拉线）。

（5）检查调整割刀行程（整列对中调整），在指定标记的“右” 位置检查调整对中，在“中” “左”位置复核验证对中，符合技术要求。

护刃器尖端直线度和割刀检查记录表2.动力传动部分故障诊断与排除。

（1）更换收割驱动（割台输入）皮带，符合技术要求，并填写记录表。

（2）安装搅龙皮带，符合技术要求，并填写记录表。

（3）安装振动筛皮带，符合技术要求，并填写记录表。

传动皮带张紧度检查调整记录表3.收割机底盘部分履带张紧度的检查调整。

（1）检查调整左侧履带张紧度，履带下侧的内上端面与前第2支重轮的下端面的间隙为15mm按技术要求检查调整并填写记录表履带张紧度检查调整记录表4.制动踏板自由行程的检查调整。

（1）调整制动踏板的自由行程为20mm并填写记录表收割机制动踏板自由行程检查调整记录表5.收割机底盘部分检查调整转向助力油缸调节螺杆与转向摇臂之间的间隙符合技术要求，并填写记录表。

转向助力油缸调节螺杆与转向摇臂的间隙检查调整记录表6.在液压组合分配器处测试液压系统液压转向压力，并填写记录液压系统组合分配器左、右转向标签处压力测试记录表。

模块1试题及答案一、单选题 (每题0.15分,共6分）1.船、机、桨是能量的统一体。

（）是能量的发生器，（）为能量的转换器，后者将前者所发出的回转能转换为推船前进的推力能。

A.螺旋桨/船体B.主机/船体C.主机/螺旋桨D.螺旋桨/主机答案:C2.双轴系的轴线应保持与船舶纵舯剖面（）。

A.对称B.垂直C.平行D.重合答案:A3.在布置轴系时，将中间轴承安置在舱壁等强结构处的目的是为了（）。

A.便于舱室设备布置B.便于维护保养C.尽量减小船体变形对轴系工作的影响D.便于舱室空间的利用答案:C4.有一根中间轴或者没有中间轴的轴系称为（）。

A.短轴系B.长轴系C.中间轴系D.尾轴系答案:A5.螺旋桨轴尾锥体是为了安装（）。

A.推力轴B.联轴节C.舵叶D.螺旋桨答案:D6.工作时，螺旋桨轴的（）用来承受倒车推力。

A.尾部锥体B.锥体键槽C.尾部螺柱D.导流罩答案:A7.艉轴管装置是用以（）、密封船体不使海水进入艉轴承和防止润滑油溢出的设备。

A.构成艉轴承B.构成轴系C.支承艉轴和螺旋桨D.支承艉轴衬套答案:C8.设备在船舶上进行定位时的坐标是（）。

A.肋位、舯纵剖面、基线B.甲板、中站面、基线C.基线、中站面、水线D.主甲板、肋位、水线答案:A9.冷装和红套用于（）配合的装配。

A.均为间隙B.均为过盈C.冷装为间隙，红套为过盈D.冷装为过盈，红套为间隙答案:B10.传统的螺旋桨有键安装，其桨毂锥孔与尾轴锥体要求配合紧密，用色油检查，实际接触面积应不小于理论接触面积的（）以上。

无键液压安装时，桨毂与轴锥部的实际接触面积应不小于理论接触面积的（），不接触带不应环绕整个桨毂或延伸到整个桨毂全长。

A.75%/70%B.75%/75%C.70%/75%D.70%/70%答案:A11.某船舶采用合理校中方法进行轴系校中，主机校中时以调整好的中间轴法兰为基准逐步调整主机位置，使主机输出端法兰的外圆比中间轴低0.664±0.05mm，法兰平面下开口0.275±0.05mm，关于这两个数据说法，错误的是（）。

2023年全国职业院校技能大赛（中职组）农机检修赛项模块二：自走履带式谷物联合收割机（全喂入）检修试卷（比赛时间为60分钟，赛卷满分100分）组别工位号：选手证号：竞赛机型：东华4LZ-6.0A型自走履带式全喂入联合收割机。

一、竞赛说明1.要求选手在固定的工位上独立完成；2.联合收割机的驾驶室地板螺丝、割台安全防护罩、割台输送齿条、收割机左侧挡板、粮箱固定螺丝、排草口护罩已拆除；3.联合收割机不允许移动、不允许传动，允许升降割台、允许升降拨禾轮；4.柴油机运转时严禁拆卸燃油供给系统。

二、竞赛任务任务1：联合收割机电路故障诊断与排除（1）诊断排除电源及启动电路故障。

（2）诊断排除照明仪表控制电路故障。

任务2：联合收割机油路故障诊断与排除（1）诊断排除燃油系低压油路故障。

任务3：割台部分维修（1）更换指定位置护刃器，紧固扭矩应符合技术要求，填写记录表1。

（2）更换指定位置的伸缩拨齿及拨齿导套。

（3）在割台上进行割刀对中的检查调整，并填写记录表1。

（4）检查调整喂入搅龙叶片与底板间隙（调整为10mm），并填写记录表1。

（5）检查调整伸缩拨齿与底板间隙（调整为10mm），并填写记录表1。

表1割台部分检查调整记录表项目割刀行程（对中调整）（mm）喂入搅龙叶片与底板间隙（mm）伸缩拨齿与底板间隙（mm）定刀护刃器紧固扭矩（N·m）调整前调整后任务4：传动部分维修按照技术要求安装收割机左侧5根传动皮带、2个张紧轮，调整皮带张紧度，并填写记录表2。

表2传动皮带检查调整记录表传动皮带名称检查部位调整后挠度值（mm）任务5：清选部分维修（1）尾板高度调整（当前现象：籽粒飞撒较多,按减损要求调整）。

（2）尾筛开度调小。

任务6：液压系统维修检查调整转向助力油缸调节螺杆与转向摇臂之间的间隙符合技术要求，并填写记录表3。

表3转向助力油缸调节螺杆与转向摇臂的间隙检查调整记录表项目转向助力油缸调节螺杆与转向摇臂的间隙左右调整前（mm）调整后（mm）。

2019年农机知识竞赛试题100题1.《中华人民共和国农业机械化促进法》自 2004年( )起施行。

A、6月25日B、7月25日C、10月1日D、11月1日2.《泰安市农业机械管理办法》于( )年6月颁布实施。

A、2005B、2006C、2007D、20083.《农业机械安全监督管理条例》自( )年11月1日起执行。

A、2006B、2007C、2008D、20094.《农业机械化促进法》所称农业机械，是指用于( )及其产品初加工等相关农事活动的机械、设备。

A、种植业生产B、农副业生产C、农业生产D、农田作业5.《农业机械化促进法》所称农业机械化，是指运用先进适用的农业机械装备农业，改善农业生产经营条件，不断提高农业的生产技术水平和( )、生态效益的过程。

A、社会效益B、经济效益C、生活质量D、生态环境6.国家鼓励和支持农民( )农业机械，提高农业机械利用率和作业效率，降低作业成本。

A、单独使用B、合作使用C、租借使用D、集中使用7.国家引导、支持农民和农业生产经营组织自主选择先进适用的农业机械，任何单位和个人( )农民和农业生产经营组织购买其指定的农业机械产品。

A、不得强迫B、不可限制C、可以强迫D、可以限制8.2011年全国农机购置补贴资金总规模为( )亿元，比上年增加20亿元，实施范围继续覆盖全国所有农牧业县(场)。

A、165B、170C、175D、1809.中央财政农机购置补贴资金实行定额补贴，即同一种类、同一档次农业机械在省域内实行统一的补贴标准。

定额补贴按不超过本省(区、市、兵团、农垦)市场平均价格30%测算，单机补贴限额不超过( )万元。

A、3B、5C、8D、1010.农民可以在全省范围内跨县自主选择补贴机具经销商，跨县购买农业机械的农民可以在( )报名申请补贴资金。

A、户口所在地B、购买机械地C、居住地D、机械生产地11.补贴机具经销商由农机生产企业自主确定，报( )农机主管部门统一公布，供农民自主选择。

2019年全国职业院校技能竞赛农机维修(中职组) 拖拉机竞赛试卷大型轮式拖拉机综合故障诊断与排除组别：工位号：DF-1004轮式拖拉机悬挂1JH-200秸秆还田机, WP-FDJ发电机总成、 WP-QDJ启动电总成。

拖拉机的驾驶室右侧梯子、地板胶垫、仪表盘下部挡板、风扇侧挡板已拆除。

在固定的工位上操作，拖拉机不允许移动，秸秆还田机不允许传动。

柴油机运转时严禁拆卸燃油供给系统。

竞赛选手在固定的工位上70分钟内独立完成DF-1004拖拉机底盘的检查调整；电器、电路的诊断及故障排除；电控高压共轨系统的测试、诊断与排除；液压系统油压测试；柴油机排放污染物烟度值的测试。

并填写记录表。

1.电器总成件修理，拆卸解体、检查测量、维护后装配，并填写记录表。

（1）对另配备的WP-FDJ发电机总成检修，并填写记录表。

①拆卸前测量各接线端子，并填写记录表。

发电机测量记录表②拆卸后测量硅整流二极管并填写记录表，维护后装配符合技术要求。

硅整流二极管测量记录表（2）对另配备的WP-QDJ启动电机总成检修，并填写记录表。

①拆卸前测量电磁开关线圈、电机电路，在拖拉机蓄电池电源总开关处接取电源，测试电机技术性能。

启动电机电磁开关线圈及电机电路测量记录表②拆卸后测量表中內容：启动电机各元器件测量记录表碳刷高度测量记录表③拆卸启动电机的电磁开关，检查铁芯的技术状况并测量启动机驱动齿轮啮合时最大伸出量。

驱动齿轮啮合时伸出长度测量记录表④拆卸启动电机的行星齿轮减速机构，检查技术性能并计算传动比。

行星齿轮减速机构传动比计算记录表⑤按技术要求装配启动电机，装好后在电源总开关处接电，进行启动电机总成的整机运行试验2.拖拉机底盘综合故障诊断与排除（1）诊断离合器故障，调整主离合器踏板高度，踏板下底边中点与地板之间的距离、踏板自由行程符合技术要求。

离合器调整记录表（2）诊断制动器故障，调整制动踏板高度，踏板下底边中点与地板之间的距离、制动间隙、踏板自由行程符合技术要求。

收割机考试题答案免费一、选择题1、适合收割机的作物最佳高度为70-120cm，当作物的高度超过120 cm时，割茬尽可能留的（）。

A、高B、低2、驾驶未经检验或检验不合格的联合收割机，按照联合收割机及驾驶员安全监理规定可以处（）的罚款。

A、50元以下B、50 -200元C、200元以上3、联合收割机学习驾驶员须具备的条件（）。

A、年满18周岁，不满60周岁，身高不低于150厘米B、年满16周岁，不满70周岁，身高不低于160厘米4、发动机开锅报警后，我们应（）。

A、立即停车B、发动机低速运转，停止工作C、发动机高速运转，停止工作5、空气滤清器及水箱一般（）时间打扫一次。

A、每天B、根据情况每天多次C、2-3天。

6、联合收割机的装卸方法是（）。

A、装车用前进，卸车用后退操B、装车用后退操作，卸车用前进操作7、蓄电池安装时从（A ）极开始，拆卸时从（ B ）极开始。

A、“+”B、“-”8、联合收割机在行走中，（）带人及让人靠近。

A、不要B、可以C、允许9、每天作业前，（）检查发动机，消声器和皮带轮传动部分上是否有草屑、灰尘或燃油等。

A、必须B、不必C、不一定10、在检查保养割刀、切禾刀、切草刀时，（）用手触摸。

A、可以B、不要11、农机产品实行谁（）谁负责的“三包”原则。

A、生产B、销售C、推广D、管理12、联合收割机的整机“三包”有效期为（）。

A、一年B、二年C、九个月D、18个月13、联合收割机按动力供给方式分，可分为牵引式、悬挂式和（）A、自走式B、全喂入式C、轮式D、履带式14、拨禾轮的作用是（）。

A、分开植株B、输送谷物C、扶禾与拨禾D、切断谷物茎杆15、联合收割机发动机由曲柄连杆机构、配气机构、（）、润滑系统、冷却系统、起动系统组成。

A、柴油供给系统B、点火系统C、调速系统D、喷油系统16、四冲程发动机是指活塞在气缸中往复四个行程，曲轴旋转（）圈，完成一个工作循环的发动机。

A、一B、二C、三D、四17、联合收割机连续（）次不能起动，应停止起动，排除故障后再启动。
