城市基础设施建设项目综合管廊施工图设计说明1 工程概况1.1工程基本情况****城市基础设施建设项目位于南部新区东北部，****大道以东(含****大道)，****以北(含****)，凤凰溪以西，大湾路以南(不含大湾路)区域，距离西北侧的****约2Km，距离东南侧的七星山约1.5Km，距离南侧的赵场镇约2.5Km，紧邻北侧的南岸组团，区域总面积5.2平方公里。
本次设计****城市基础设施建设项目为****大道(K1+500-K3+785)段，道路总长约2.2km。
1.2工程设计内容范围本次设计范围为****大道（道路桩号K1+500～K3+785)段）综合管廊施工图设计。
2设计依据与规范2.1设计依据2.1.1我公司与业主签订的设计合同2.1.2甲方提供的1：500地形图2.1.3《***南部新区（北区）控制性详细规划》（****城市规划设计研究院 2014.10）2.1.4《***南部新区（南区）控制性详细规划》（***城市规划设计研究院 2014.07）2.1.5《***南部新区（北区）综合管廊专项规划》（****工程设计研究总院（集团）有限公司 2014.07）2.1.6《****城市基础设施建设路网项目——工程地质勘察报告》（****岩土工程有限公司2014.12）2.1.7《市政公用工程设计文件编制深度规定（2013年版）》（中华人民共和国建设部 2013.04）2.2设计规范2.2.1《城市综合管廊工程技术规范》（GB50838-2015）2.2.2《室外给水设计规范》（GB50013-2006）2.2.3《室外排水设计规范》（GB50014-2006）（2014年版）2.2.4《给水排水工程管道结构设计规范》（GB50332-2002）2.2.5《给水排水管道工程施工及验收规范》（GB50268-2008）2.2.6《给水排水工程构筑物结构设计规范》（GB50069-2002）2.2.7《砌体结构设计规范》（GB50003-2011）2.2.8《建筑地基基础设计规范》（GB50007-2011）2.2.9《低压配电设计规范》（GB50054-2011）2.2.10《城市中低压配电网改造技术导则》（DL/T 599—2005）2.2.11《电力工程电缆设计规范》（GB50217-2007）2.2.12《城市电力规划规范》（GB/50293-1999）2.2.13电力电缆敷设技术要求及有关设计规范2.2.14《20KV及以下变电所设计规范》GB50053-20132.2.15《民用建筑采暖通风和空气调节设计规范》（GB50736-2012）2.2.16《通信管道与通道工程设计规范》（GB50373-2006）2.2.17《通信管道工程施工及验收规范》（GB50374-2006）2.2.18《2007年最新通信管道与通道工程设计、施工及验收规范实施手册》2.2.19《城市工程管线综合规划规范》（GB50289-1998）2.2.20国标图集《地下通信线缆敷设》（05X101-2）2.2.21《火灾自动报警系统设计规范》（GB50116－2013）2.2.22《地下工程防水技术规范》(GB50108-2008)2.2.23《通风与空调工程施工质量验收规范》（GB50243-2002）2.2.24《电力电缆隧道设计规程》(DL/T5484-2013)2.2.25《通风与空调工程施工质量验收规范》（GB50243-2002）2.2.26《建筑结构荷载规范》（GB50009-2012）2.2.27《建筑灭火器配置设计规范》（GB50140-2005）2.2.28《气体灭火系统设计规范》（GB50370-2005）2.2.29《城镇燃气设计规范》（GB50028-2006年版）2.2.30《城市居住区规划设计规范》（GB50180-93，2002年版）2.2.31《城镇燃气输配工程施工及验收规范》（CJJ33-2005）2.2.32《建筑机电工程抗震设计规范》（GB50981-2014）3 工程区域现状及规划概况3.1区域现状本次设计道路位于***南部新区，片区内暂无综合管廊。
城市综合管廊工程技术规范设计与施工要求一、引言城市综合管廊作为一种综合利用地下空间的项目，旨在统一规划、设计和管理城市地下的各类管线设施。
本文将就城市综合管廊工程的技术规范设计和施工要求进行详细阐述与说明。
二、设计要求1. 城市综合管廊工程的设计应综合考虑城市发展规划、管线需求、地质条件等因素，确保管廊的功能完备和可持续发展。
2. 设计应遵循国家有关法规和标准，确保管廊的安全性、可靠性和可维护性。
3. 设计方案应合理利用地下空间，最大限度减少地面管线对城市景观的影响。
4. 管廊的布局应科学合理，满足运维人员的工作需求，并且方便进行日常的巡检和维护。
5. 设计中应充分考虑管廊的通风与排烟，保证室内空气的良好质量。
三、结构设计要求1. 城市综合管廊的结构应具备防水、抗震、耐久等功能，确保施工后长期稳定运营。
2. 结构设计应符合城市规划，不影响城市建筑物和地下设施的正常使用。
3. 管廊的防水层和隔音层的设计要求应满足相关标准的要求，并进行适当的保护，以防止日常使用中的损坏。
4. 管廊内的支撑、通风和照明设施应科学合理，确保施工人员和维修人员的安全。
5. 管廊的入口和出口应设有防火门和疏散通道，以确保在紧急情况下及时疏散人员。
四、施工要求1. 管廊施工前应进行必要的土质勘测和地下管线的调查，以确保施工的可行性和安全性。
2. 施工中应严格按照设计方案进行施工，确保施工质量符合国家有关标准。
3. 施工过程中应做好现场监测和质量检验，确保施工的安全性和可靠性。
4. 施工人员应定期进行安全培训，并配备必要的安全防护设施，确保施工过程中的安全。
5. 施工完工后，应进行验收和质量评估，确保施工质量符合要求，并进行相应的修复和完善。
五、管理要求1. 建立科学规范的管廊管理制度，明确相关部门的职责和管理权限，确保管廊的正常运营和维护。
2. 管廊的运营管理人员应具备相关专业知识和实际操作经验，能够熟练掌握运维设备和工具的使用方法。
城市地下综合管廊施工技术分析城市地下综合管廊的建设需要运用先进的施工技术，这涉及到土木工程、机械工程、电气工程等多个工程领域的知识。
本文将从城市地下综合管廊的施工原理、施工工艺和施工设备等方面对其施工技术进行深入分析。
一、施工原理城市地下综合管廊的建设是一个综合性的工程项目，它涉及到土壤力学、结构力学、地下水工程等多个学科的知识。
在城市地下综合管廊的建设中，需要考虑到地质条件、地下管线的影响、地下水位等因素，以确保管廊的安全可靠。
施工单位需要对地下管线进行详细的勘察和调查，了解地下管线的类型、位置、埋深、材质等信息，以避免对地下管线的影响。
还需要对地质条件进行详细的分析，包括土层的性质、厚度、稳定性等，以确保管廊的稳固性和安全性。
还需要根据地下水位的情况，采取合适的防水措施，以防止地下水对管廊的影响。
施工单位需要根据工程设计要求，合理选择施工工艺和施工方法。
在城市地下综合管廊的建设中，常见的施工工艺包括盖挖法、开挖法、盾构法等。
盖挖法是指先开挖地面，再在地下进行管廊的施工；开挖法是指直接在地下进行管廊的开挖和施工；盾构法是指利用盾构机进行管廊的开挖和施工。
不同的施工工艺有着不同的适用范围和特点，施工单位需要根据具体情况进行选择。
施工单位需要对管廊的材料、结构和设备进行合理选型，以确保管廊的稳固性和安全性。
在选择管廊的材料和结构时，需要考虑到地下水的侵蚀和地质条件的影响，选择与之匹配的材料和结构形式。
在选择施工设备时，需要考虑到施工的效率、安全和经济性，合理选择施工设备，以确保施工的顺利进行。
二、施工工艺城市地下综合管廊的施工工艺主要包括管道布置、地下开挖、管道铺设、结构施工等多个环节。
1. 管道布置施工单位需要根据地下管线的类型和位置，进行管道布置的规划和设计。
在进行管道布置时，需要充分考虑到地下管线的交叉和重叠情况，避免管线之间的冲突和影响。
在布置管道时，还需要考虑到管道的排水和通风等问题，以确保管道的正常使用。

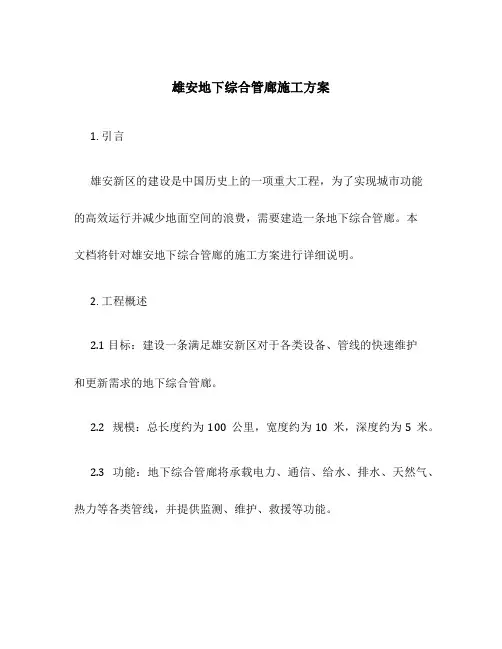

雄安地下综合管廊施工方案1. 引言雄安新区的建设是中国历史上的一项重大工程，为了实现城市功能的高效运行并减少地面空间的浪费，需要建造一条地下综合管廊。
本文档将针对雄安地下综合管廊的施工方案进行详细说明。
2. 工程概述2.1 目标：建设一条满足雄安新区对于各类设备、管线的快速维护和更新需求的地下综合管廊。
2.2 规模：总长度约为100公里，宽度约为10米，深度约为5米。
2.3 功能：地下综合管廊将承载电力、通信、给水、排水、天然气、热力等各类管线，并提供监测、维护、救援等功能。
3. 设计方案3.1 地下综合管廊的布局将基于雄安新区的规划布局，分为主干道、支线道和节点。
主干道贯穿整个新区，支线道与主干道连接，节点则是主干道与支线道的交汇点。
3.2 设施安装：在地下综合管廊内设置设备安装空间，包括电缆槽、电井、泵房等。
各种管线将根据需要进行整齐有序的布置，并留足维修和更新的通道。
3.3 排水系统：设计并安装排水系统，包括雨水收集与排放、污水处理等，确保地下综合管廊的排水正常。
3.4 防火系统：设置合理的防火设备，包括消防水源、灭火器、消防通道等，保证地下综合管廊的安全。
4. 施工步骤4.1 土地准备：清理并平整施工地点，确保施工安全。
4.2 开挖：根据设计要求使用合适的挖掘设备进行地下综合管廊的开挖工作，同时进行地表和地下水位的监测。
4.3 管廊建设：根据设计方案进行管廊的施工，包括基础设施、管道敷设、设备安装等。
应确保施工质量和进度。
4.4 排水系统：在管廊内安装排水系统，包括雨水收集与排放、污水处理等。
4.5 防火系统：根据设计方案，安装防火设备，并进行测试和调试。
4.6 竣工验收：对施工完成的地下综合管廊进行验收，确保符合设计要求和相关标准。
5. 施工要点5.1 安全：施工过程中，需加强现场管理，确保作业人员的安全，预防各类事故的发生。
5.2 质量：施工过程中，严格按照设计方案进行施工，确保施工质量，减少后期维护和更新成本。
综合管廊施工方案第1篇综合管廊施工方案一、项目背景随着城市化进程的加速，地下空间利用成为缓解城市地面空间紧张的重要途径。
综合管廊作为一种新型的城市基础设施，将电力、通讯、给排水、燃气等管线集中布置，实现地下空间的高效利用。
本方案旨在为某地区综合管廊建设项目提供合法合规的施工方案，确保工程顺利进行。
二、施工目标1. 满足城市基础设施需求，提高城市综合承载能力。
2. 确保施工质量，降低后期维护成本。
3. 减少对地面交通和生态环境的影响，实现绿色施工。
三、施工原则1. 合法合规：严格遵守国家和地方相关法律法规，确保施工合法合规。
2. 安全第一：加强安全管理，确保施工过程中人员、设备和环境安全。
3. 质量优先：严把质量关，确保工程质量和使用寿命。
4. 绿色环保：采取环保措施，降低施工对环境的影响。
5. 高效协同：加强各参建单位之间的沟通与协作，提高施工效率。
四、施工内容1. 管廊主体结构施工。
2. 管线敷设及附属设施安装。
3. 施工临时设施建设。
4. 施工现场安全管理。
5. 环境保护与文明施工。
五、施工方法及工艺1. 管廊主体结构施工（1）采用明挖法进行管廊主体结构施工。
（2）根据地质条件，选择合适的支护结构，确保施工安全。
（3）采用现浇混凝土结构，提高管廊的承载能力和使用寿命。
2. 管线敷设及附属设施安装（1）按照设计要求，进行管线分类敷设，确保管线之间相互独立，互不干扰。
（2）采用标准化、模块化安装方式，提高施工效率。
（3）安装管线附属设施，如支架、桥架、通风设备等。
3. 施工临时设施建设（1）合理规划施工现场，设置施工围挡、临时道路、临时排水等设施。
（2）建设临时办公区、宿舍、食堂等生活设施，满足施工人员需求。
（3）配置临时水电设施，确保施工顺利进行。
4. 施工现场安全管理（1）建立健全安全管理制度，明确各级管理人员职责。
（2）开展安全教育培训，提高施工人员安全意识。
（3）加强施工现场巡查，及时发现并消除安全隐患。
版地下综合管廊工程钢筋施工方案地下综合管廊工程是指建设地面以下一定深度的综合管廊系统，用于布设各类管线和设备，保护和维护城市基础设施。
钢筋施工是地下综合管廊工程的重要环节，下面将针对钢筋施工方案进行详细说明。
一、前期准备工作1.组织人员：成立钢筋施工班组，配备足够的工人和管理人员；2.物资准备：采购所需的钢筋、切割机、焊机、彩钢板等工具和材料；3.施工图纸准备：按照设计图纸进行量取钢筋、制作加工图纸；4.隐蔽工程验收：确保地下综合管廊的隐蔽工程合格，可以进行钢筋施工。
二、钢筋加工制作1.钢筋预处理：对新购买的钢筋进行清洁、防锈处理，并进行编号；2.钢筋加工：根据施工图纸对钢筋进行切割和弯曲加工；3.钢筋焊接：根据施工图纸的要求，对需要焊接的钢筋进行焊接。
三、钢筋安装1.钢筋定位：根据设计要求和施工图纸，在工程地点进行钢筋的定位；2.钢筋安装：根据施工图纸和定位点，将钢筋固定在地槽或墙壁上；3.钢筋间距和重叠长度的控制：根据设计要求和相关规范，确保钢筋间距和重叠长度符合要求；4.钢筋连接：采用扎线连接或焊接连接进行钢筋的连接；5.钢筋绑扎：对钢筋进行绑扎，确保钢筋的牢固性和稳定性。
四、验收和质量控制1.施工节点验收：在施工过程中，对关键节点进行验收，确保符合设计要求；2.质量检测：随时对钢筋进行质量抽检，确保质量稳定；3.施工记录：及时记录施工过程和施工参数，以备查证和追踪。
五、安全措施1.佩戴安全防护用具：在施工现场，工人必须穿戴好安全帽、安全鞋等防护用具；2.停电措施：在进行钢筋施工时，需与电力部门协调，采取停电措施，以确保施工安全；3.现场警示标志：在施工现场周围设置警示标志，确保施工周边区域的安全。
总结：钢筋施工是地下综合管廊工程中至关重要的一环，关系到工程的质量和安全。
通过合理的准备工作、细致的加工制作、精确的钢筋安装、严格的质量控制和安全措施，可以确保钢筋施工的质量和施工安全，为地下综合管廊工程的顺利进行提供良好的保障。
地下综合管廊施工方案一、前言地下综合管廊是一种将各类公用管线集中在地下的地道系统。
它的建设对于城市的基础设施发展和城市规划有着重要的意义。
本文将详细介绍地下综合管廊施工方案，包括工程概况、施工准备、施工步骤、材料选用等方面。
二、工程概况地下综合管廊施工工程位于某市中心区域，总长度约为10公里，横断面宽度为3米，深度为5米。
工程包括电力、通信、给水、排水、燃气等各类管线的敷设。
施工难度较大，需要充分考虑地下水位、地质情况以及与现有地下设施的协调等因素。
三、施工准备1. 勘察设计：进行地质勘察，确定地下管线敷设方案，并制定详细的施工图纸。
2. 确定施工队伍：成立专业的施工队伍，包括经验丰富的工程师和技术人员。
3. 采购材料：根据设计要求，采购所需的管材、接头、支架等施工材料。
4. 安全措施：制定完善的施工安全方案，确保施工人员的安全。
四、施工步骤1. 地面标志：根据设计图纸，用白色漆标记出地下综合管廊的位置及线路。
2. 土方开挖：采用机械挖掘方式进行土方开挖，并及时清理现场，确保施工环境干净整洁。
3. 桩基施工：根据地质情况，进行桩基的打桩和浇筑。
4. 基础施工：在桩基的基础上进行基础的浇筑和养护。
5. 结构施工：根据设计要求，进行地下综合管廊的结构施工，包括梁柱墙面的搭建和安装。
6. 管线敷设：按照设计图纸，进行各类管线的敷设和连接，确保管线的质量和安全。
7. 安装设备：根据需要，进行电力设备、通信设备等设备的安装和调试。
8. 装修饰面：在地下综合管廊的内部进行装修饰面的施工，提升整体美观度。
9. 防水处理：对地下综合管廊进行防水处理，确保地下水源不会渗透到管廊内。
10. 竣工验收：进行竣工验收，并办理相关手续。
五、材料选用1. 管材：根据不同管线的要求，选用合适的管材，如聚乙烯管、钢管等。
2. 接头：选用质量可靠、连接牢固的接头，确保管线的完整性。
3. 支架：选择强度高、稳定性好的支架，确保管线的安全固定。
机场航站楼及配套设施地下综合管廊工程施工组织设计综合说明1、工程总目标工期目标：2013年02月25日开工至2013年08月18日竣工，共计175日历天。
工程质量目标：达到行业优良工程，争创国家优质奖，确保广东省优良样板工程。
工程安全目标：无重大安全事故、无因违反机场不停航施工规定引起的机场空防安全事故。
工程项目进度：计划2013年10月通过竣工验收和行业验收。
文明工目标：创文明工地，树工程样板。
2、工程概况2.1、工程名称：白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程（一标段）2.2、工程地点白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程位于市人和镇现白云国际机场场区内，本地下综合管廊位于白云国际机场扩建航站区和站坪区地下。
与现机场北进场路平行相邻，平面上呈南北向展布，场地主要交通道路为现有北进场路，交通便利。
3、工程自然条件白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程位于广花盆地西北缘，地处珠江三角洲北部。
场地地势较平坦，海拔9.0~13.Om o场区原为农地及少量鱼塘、水渠水沟等，现大部分场区被厚度为4m~8m杂填土覆盖，覆盖、近十年，现表层已杂草丛生，、部分建筑垃圾与生活垃圾堆积。
场区上覆第四系地层主要为填土、耕植土、粘性土及粗、砾砂，局部为粉细砂、中砂及圆砾等，局部夹淤泥质土层，下伏基岩为石炭系炭质页岩、砂岩、灰岩等。
本次钻探地质资料，将场地内岩土层自上而下划分为第四系人工填土层(QnI1)第四系冲洪积层(QaI)和残积层(Qe1)基岩为石炭系下统测水组岩系(C1dc)等。
4、工程重点、难点分析及其对策经过仔细阅读施工图纸及详细的现场踏勘，我们认为本工程具有以下不同于以往工程的特点。
本项目具有工期紧、地质情况复杂等特点，项目施工期间，必须确保白云机场正常运营，投标人应充分考虑项目的特点和机场不停航施工引起的施工工作在安全文明施工管理及施工协调管理带来的难度。
城市地下综合管廊施工技术城市地下综合管廊施工技术是指在城市建设过程中，为了提高城市地下空间利用效率和综合管线的管理效能，采用工程技术手段，将各类地下综合管线整合于一个管廊中进行施工。
下面将介绍城市地下综合管廊施工技术的相关内容。
一、施工准备1. 施工前需要进行详细的现场勘察和设计，确定地下综合管廊的布置方案和施工工艺。
2. 施工前需要对地下管线进行勘察和分类，确定管线的位置和数量，并做好标识，以免在施工过程中损坏其他管线。
3. 施工前需要申请相关的施工许可证和通行证，确保施工的合法性和安全性。
二、施工步骤1. 地下综合管廊的开挖与支护：根据设计要求进行开挖，同时进行支护工作，以确保开挖的安全和稳定。
2. 管线的转移与调整：将原有的地下管线进行转移和调整，以适应地下综合管廊的施工需求。
3. 综合管廊结构的施工：根据设计要求，进行综合管廊的结构施工，包括基础、地下墙体、顶板等的施工。
4. 综合管廊的附属设施施工：包括综合管廊的通风、照明、排水、监控等附属设施的施工。
5. 综合管廊的管线安装：将各类地下管线进行安装，包括电力、电信、给水、排水、燃气等管线的安装。
6. 综合管廊的验收与使用：在施工完成后，进行综合管廊的验收工作，并正式投入使用。
三、施工技术要点1. 施工过程中要保证施工现场的安全，设置安全警示标志，采取安全防护措施，确保施工人员的人身安全。
2. 施工过程中要注意环境保护，避免土壤污染和噪音扰民，合理利用资源，降低对周边环境的影响。
3. 施工过程中要进行综合管廊的定位和测量，确保综合管廊的位置和高度符合设计要求。
4. 施工过程中要进行管线的连接和测试，确保各类管线的正常运行。
5. 施工过程中要做好施工记录和施工图，以备后期维护和管理的需要。
综合管廊施工技术的应用可以极大地提高城市地下空间的利用效率和综合管线的管理效能，减轻地上施工的难度和影响，为城市的可持续发展提供了重要的支持。
通过合理的施工策略和技术手段，可以使城市地下空间变得更加有序和安全，提高城市居民的生活质量和城市的环境品质。
第1篇一、项目概述综合管廊是一种将电力、通信、燃气、给水、排水等市政管线集中布置在地下构筑物内，实施统一规划、设计、建设、管理的市政基础设施。
本项目旨在建设一条长X米、宽X米、高X米的综合管廊，以提升城市基础设施的承载能力和服务水平。
二、施工准备1. 施工组织设计根据项目特点，成立综合管廊施工项目部，下设工程部、技术部、质量部、安全部、物资部等部门，明确各部门职责，确保施工顺利进行。
2. 施工人员培训对所有施工人员进行岗前培训，包括安全技术、施工工艺、质量标准等方面的内容，确保施工人员具备必要的技能和安全意识。
3. 施工材料设备根据设计要求，准备各类施工材料，包括钢筋、混凝土、防水材料、管道、电缆等，并确保材料质量符合国家标准。
同时，配备必要的施工机械设备，如挖掘机、吊车、搅拌车、泵车等。
4. 施工现场布置根据施工图纸和现场实际情况，合理布置施工现场，包括材料堆场、施工便道、临时设施等，确保施工现场整洁有序。
三、施工工艺1. 土方开挖（1）根据设计图纸，采用机械开挖的方式进行土方开挖，确保开挖深度和宽度符合要求。
（2）开挖过程中，注意保护地下管线，避免损坏。
（3）开挖出的土方要及时运出场外，避免影响施工进度。
2. 基坑支护（1）根据地质情况和设计要求，选择合适的支护形式，如土钉墙、锚杆支护等。
（2）支护结构施工要严格按照设计图纸进行，确保支护效果。
（3）支护结构施工完成后，进行验收，合格后方可进行后续施工。
3. 模板工程（1）模板选用钢模板，保证模板的强度和刚度。
（2）模板安装要牢固，接缝严密，防止漏浆。
（3）模板拆除要按照施工规范进行，避免损坏混凝土结构。
4. 钢筋工程（1）钢筋加工要符合设计要求，确保钢筋的规格、型号、间距等符合规定。
（2）钢筋绑扎要牢固，绑扎质量要高。
（3）钢筋保护层厚度要符合设计要求。
5. 混凝土工程（1）混凝土配合比要经过试验确定，确保混凝土强度和耐久性。
（2）混凝土浇筑要连续进行，避免冷缝。
中关村地下综合管廊工程结构施工方案第1章编制依据1.1 市城建建筑设计研究院提供的“中关村西区地下综合管廊及空间开发图”（工程号：建2011）1.2中关村西区地下综合管廊结构设计总说明1.3 《中关村西区地下综合管廊及空间开发结构施工组织总设计》1.4 国家、行业及市颁布的相关施工技术规、施工技术规程及质量检验标准第2章工程概况2.1工程概况中关村西区位于市海淀区海淀镇，规划围东至白颐路，西至彩和坊路，北至北四环路，南至海淀镇南街；总占地面积51.44公顷，共划分为25块规划用地，本项目为中关村西区地下综合管廊工程。
该地下综合管廊主体采用三层多跨钢筋混凝土框架结构。
地下一层作为单跨双车道交通连廊，净宽8.4m，局部加宽一跨作为汽车坡道。
地下二层作为综合开发空间，两侧向周边地块延展。
地下三层由五个钢筋混凝土密闭小室组成，分别供电力、电信、上水和天然气等市政管线使用。
我项目部负责E2—E39轴共254.1m长的管廊施工。
管廊结构混凝土强度：梁、顶板、底板、外墙为C30防水混凝土，抗渗等级1.2Mp；柱、墙及楼板C30，垫层C10。
管廊沿纵向间隔40m 左右设置伸缩缝。
结构外防水采用外包高聚物改性沥青防水卷材防水，在伸缩缝处设置高性能的橡胶止水带，并嵌入遇水膨胀橡胶密封条，在底板处增设背附式橡胶止水带，综合管廊典型剖面图详见下图。
2.2地质情况2.2.1工程地质情况根据业主提供的工程地质资料，本工程位于第四纪沉积层上,基底以上分布有0.9m～4.6m厚的人工堆积层。
主要有粘质粉土、房渣土及碎石层。
其下部为第四纪沉积层，自下向上分布有稍密-中密状饱和的可塑-硬塑的粘质粉土、粉质粘土及砂质粘土②、③、④层，其中有部分较软的夹层。
第⑤层为粘质粉土，该层为本工程的持力层，其中有砂质粉土及重粉质粘土层，均处于饱和状态，可塑-硬塑，密度中等，本层层顶标高43.40～45.31m,分布稳定，地基承载能力标准值为200KPa,本层以下为密实的粘质粉土、粉质粘土、卵石、圆砾、粉细砂层等分布,无软弱下卧层分布,但不排除正式地质资料中可能需要进行处理的软弱层。
2.2.2水文地质情况本工程地下水位埋藏较浅，地下水分布情况复杂，共分三层，第一层地下水为台地潜水，静止水位标高为46.64～48.60m，局部受破裂的污水管影响，水位偏高；第二层为层间潜水，静止水位标高为33.72～35.80m，该层水略具承压性；第三层为承压水，静止水位标高为30.51～32.01m，具承压性。
由于场地原为居民区，受废弃的上、下水管道漏水入渗的影响，所测得的台地潜水水位变化较大。
本工程地貌单元属永定河洪积扇中上部并位于古清河河道的东岸，受拟建场地古地貌单元变化的影响，地层岩相的组合在水平方向变化较大，二、三层地下水水位变化也较大，且其水力联系相当复杂。
本场区第一、二层地下水对混凝土结构均无腐蚀性；但在干湿交替条件下，对钢筋混凝土结构中的钢筋均具有弱腐蚀性。
2.3主要工程量第3章施工部署3.1 施工总体部署根据本工程的特点、难点、所处地理位置及总工期的要求，管廊整个工程分为两个阶段进行。
第一阶段从4月1日至5月15日，以突击土方施工为主；第二阶段从5月15日至11月15日，以结构施工为主。
为给地下空间正常施工提供交通通道，综合管廊结构施工时第30段暂不施工，8月中旬进行此暂留结构段的倒段施工，确保10月底管廊结构全部完成。
组织管廊结构施工时，优先安排暂留段相临处结构段的施工，在8月15日前完成，满足倒段要求。
防水及回填土在每个结构段施工后期穿插安排施工，见缝插针，同时要考虑地下空间开发的影响，确保11月15日全部完工。
结构施工采用当前国建筑界一流的建筑施工技术和先进的施工手段，推广建设部结构施工新技术。
3.2施工区段的划分由我项目部负责的综合管廊E2-E39轴结构施工按变形缝分为6个施工流水段，共安排2个专业结构作业队负责流水施工。
结构施工流水段划分示意图如下:3.3管理体系本工程设置项目部，在项目部领导下，全面组织实施结构施工。
项目部组织结构框图如下：3.4工期计划安排根据业主招标文件的要求，计划开工日期为2001年3月15日，计划竣工日期为2001年11月30日。
但由于诸多因素造成实际开工日期为2001年4月1日，我们仍坚持于2001年11月底前结构施工完毕。
3.5资源配置3.5.1劳动力安排结构用工计划表用工高峰期为6月~10月，最高峰达480人。
3.5.2主要机械设备结构垂直运输机械安排汽车吊2台。
混凝土垂直、水平运输机械安排混凝土罐车8台、混凝土泵车2台。
主要机械用量表3.5.3主要材料主要材料由公司统一配送，通用材料由项目部统一组织供货。
主要材料用量计划表第4章施工总平面布置4.1 布置原则本工程地理位置特殊，我项目部对施工总平面进行细致布置。
一是满足所在地区市容环境要求；二是便于施工组织管理；三是符合业主要求；四是充分体现企业文化；五是符合安全、消防、施工用水、施工用电规要求，道路畅通，便于交通导流，最大限度地减少对周边单位和居民工作、生活的影响。
施工平面布置详见图4.1-1中关村西区综合管廊工程E2—E39轴施工平面布置图。
4.2 施工现场平面布置4.2.1围挡在施工现场围档高度1.2米，上涂安全色，围挡搭设要规、牢固。
4.2.2施工道路保留部分海淀镇北街现有沥青道路，场区沿基槽外3m位置修建7m宽30cm厚石灰、粉煤灰砂砾临时道路。
4.2.3临时上、下水及消防用水临时上水布置考虑高峰用水量及消防的需要，水质符合生活及施工用水要求。
管网均匀布置在整个施工区域。
本工程场区临时上水管网布置按照施工总体部署，结合施工场区的特点，布置2条供水管线，水源取自市政上水干管，。
临时上水采用生产、生活、消防合用一个系统，混合式布置。
为保证临时上水管网运行安全、可靠，当局部管线发生故障及施工期间个别管线存在移动的可能性，应尽可能缩小断水围，配水管网布置做到：每条管线按枝状布置，埋深-0.8m，管径DN150~DN50，每隔100~120m设置一处消火栓；主干管每隔200m~300m设置一处检修闸阀井；每隔40~60m设置一座D100支路阀，以便作业队就近使用。
管材选用焊接钢管，刷防锈漆两遍，直埋管线加刷两遍沥青防腐漆，露天管线加做40mm厚玻璃棉保温，外缠玻璃丝布刷防火漆两遍。
临时排水管路主要用于排除抽出的地下水、雨水及施工废水。
将施工排水管路与降水排水管路相结合。
形成施工场区排水系统。
排水管材质采用螺旋焊管，、外均做防腐处理，管径根据排水量取Φ300~Φ600分段确定。
管廊基坑外围护栏附近砖砌一圈200mm高止水围堰，场区每隔25m 设一个有沉淀井的雨水口，引入临时排水管路，确保雨季排水畅通。
基坑设置排水边沟，每35～50m设置一集水井，集水井深度低于边沟1m，主要用于排除基坑积水。
集水井、检查井、雨水口做明显标识并做防护。
4.2.4临时用电根据施工总用电量，施工用电设计如下：（1）根据总的临电布置及工程用电量高峰期不超过500KVA，高压供电线路设计为二路供电，1#线路总负荷为500kVA，。
2#线路总负荷为1000 kVA，用2台500 kVA变压器。
考虑到施工浇筑混凝土时停电影响，设备用发电机组200KW 2台直接与各台变压器配合使用。
（2）局部高压线路进入地块里或过综合管廊采用铠装电缆架空敷设，其截面根据变压器的容量选择。
低压供电系统采用TN-S系统,从变压器箱到施工现场各总配电箱的电缆均选用VV22五芯双塑铜铠装电力电缆埋敷。
每一台总配电箱要做重复接地，接地电阻小于10Ω。
变压器配电箱设2块电压表，4块300/A的空气开关,另在总开关上口加设一块250/A的空气开关作为消防电源。
（3）配电箱系统设计每一台配电箱的容量，要根据实际的负荷来确定，配电箱的位置，每80m设一台，距开槽的坡口1.5～2m的距离。
配电箱设计为1000×800×450，两面开门，支架设计高为1m，距箱底200处设一横担用来固定电缆。
箱开关的设置，一个总开关，三个或四个分开关，开关的容量根据所用的负荷来确定。
箱设零线、地线端子排，材质选铜排。
配电箱编号必须把变压器的编号加在前面，以方便巡视电工知道该箱是从几号变压器引来的。
编号的原则是XB*ZXA 1、2、3；配电箱上的所有字体为仿宋体，字体的颜色为绿色，箱体（配电箱支架）统一刷桔红色，配电箱门粘贴本箱系统图。
配电箱固定方式，应在±0.00地平线上做一个2000×2500×300的水泥台，水泥台中间留一个电缆槽，周围设1.8m高防护栏杆，上设防雨棚，围栏设门加锁。
箱子放在正中间，周围人可以走动。
护栏的门向外开，周围用金属网，并在明显位置设警告标志。
开关箱的进线电缆由地下埋设，从箱子水泥基础中间引出至配电箱，馈出的电缆由箱底下出线。
按漏电保护要求，设三级保护，其动作电流第一级为IΔn≤100 mA,第二级为IΔn≤75mA,第三级为IΔn≤30mA，潮湿的环境中，漏电动作电流小于15 mA。
动作时间t≤0.1s。
配电箱统一加工制作，统一编号，并且有用电警告标志，标志设在前后门中上部。
4.2.5机械布置为加快施工进度，减少工人劳动强度，提高劳动生产率。
结构施工期间现场分别布置汽车吊2台,混凝土泵车2台。
钢筋切断机、弯曲机、调直机布置在钢筋场区。
木工电锯、电刨布置在加工棚，封闭管理，并且远离周边企事业单位及居民区。
4.2.6生产用房及加工场地的布置按照总指规划，我项目部生产用房及加工场地布置在14#地。
第5章施工准备作为一项功能设计新、体量大、工期紧的大型工程，本工程的施工组织是个庞大的系统工程。
能否按计划有序、高效地组织施工，实现工程承包目标，其中关键的一点是充分做好各方面的施工准备工作。
施工准备包括技术准备、资源准备、现场准备等，其中项目组织准备已在“施工部署”一章中进行了描述，这里不再赘述。
5.1 施工技术准备5.1.1.组织工程技术人员熟悉施工图纸、设计说明，参加设计交底，理解和掌握设计容，尤其是结构配筋，不同结构部位混凝土强度等级，与地块交接的支管廊口等重点部位坐标、高程和细部尺寸等。
解决设计与施工技术不一致问题，提出施工对设计的优化建议，为顺利按图施工扫清障碍。
开工之前编制应用于本工程的技术规、技术标准目录，配置各类技术软资源并进行动态管理，满足技术保证的基础需要。
5.1.2.编制实施性施工组织设计、细化专项施工方案组织编制实施性施工组织设计和项目质量计划，编制专项施工方案，向有关施工人员做好一次性施组方案交底和工程技术交底工作。
主要专项施工方案包括防水、模板、钢筋、混凝土、回填土、予埋予留、结构吊装、交通导流、施工用电、临时设施等。
