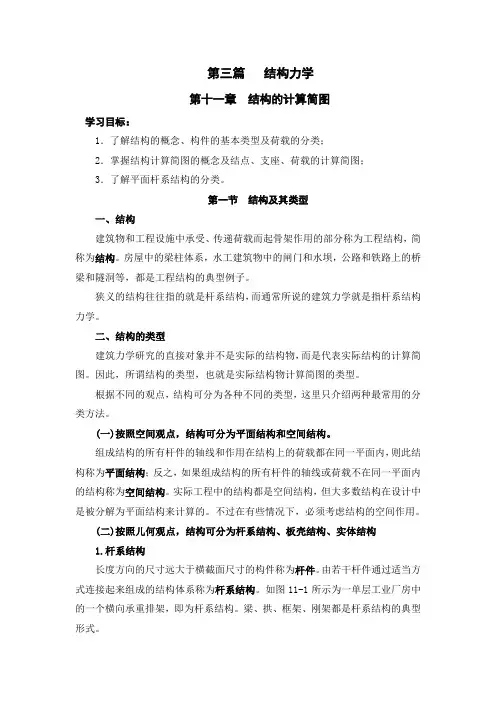

第三篇结构力学第十一章结构的计算简图学习目标：1．了解结构的概念、构件的基本类型及荷载的分类；2．掌握结构计算简图的概念及结点、支座、荷载的计算简图；3．了解平面杆系结构的分类。
第一节结构及其类型一、结构建筑物和工程设施中承受、传递荷载而起骨架作用的部分称为工程结构，简称为结构。
房屋中的梁柱体系，水工建筑物中的闸门和水坝，公路和铁路上的桥梁和隧洞等，都是工程结构的典型例子。
狭义的结构往往指的就是杆系结构，而通常所说的建筑力学就是指杆系结构力学。
二、结构的类型建筑力学研究的直接对象并不是实际的结构物，而是代表实际结构的计算简图。
因此，所谓结构的类型，也就是实际结构物计算简图的类型。
根据不同的观点，结构可分为各种不同的类型，这里只介绍两种最常用的分类方法。
(一)按照空间观点，结构可分为平面结构和空间结构。
组成结构的所有杆件的轴线和作用在结构上的荷载都在同一平面内，则此结构称为平面结构；反之，如果组成结构的所有杆件的轴线或荷载不在同一平面内的结构称为空间结构。
实际工程中的结构都是空间结构，但大多数结构在设计中是被分解为平面结构来计算的。
不过在有些情况下，必须考虑结构的空间作用。
(二)按照儿何观点，结构可分为杆系结构、板壳结构、实体结构1.杆系结构长度方向的尺寸远大于横截面尺寸的构件称为杆件。
由若干杆件通过适当方式连接起来组成的结构体系称为杆系结构。
如图11-1所示为一单层工业厂房中的一个横向承重排架，即为杆系结构。
梁、拱、框架、刚架都是杆系结构的典型形式。
如果组成结构的所有各杆件的轴线都位于某一平面内，并且荷载也作用于此同一平面，则这种结构称为平面杆系结构，否则便是空间杆系结构。
2.板壳结构厚度方向的尺寸远小于长度和宽度方向尺寸的结构。
其中：表面为平面的称为板(如图11-2(a)所示)，表面为曲面的称为壳(如图11-2(b)所示)。
例如一般的钢筋混凝土楼面均为平板结构，一些特殊形体的建筑如悉尼歌剧院的屋面就为壳体结构。
