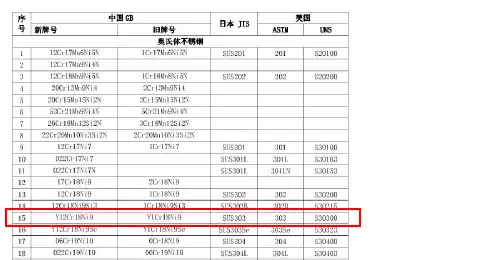

不锈钢材料对照表2

（年整理）不锈钢材料牌号对照表0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。

通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。

321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。

目前321的产量已经很少了。

只有一些军工还在使用。

0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。

由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。

钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。

0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。

0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。

0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。

此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。

在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。

与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。

除强度外，此钢的其他性能同于0Cr18Ni9。

它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。

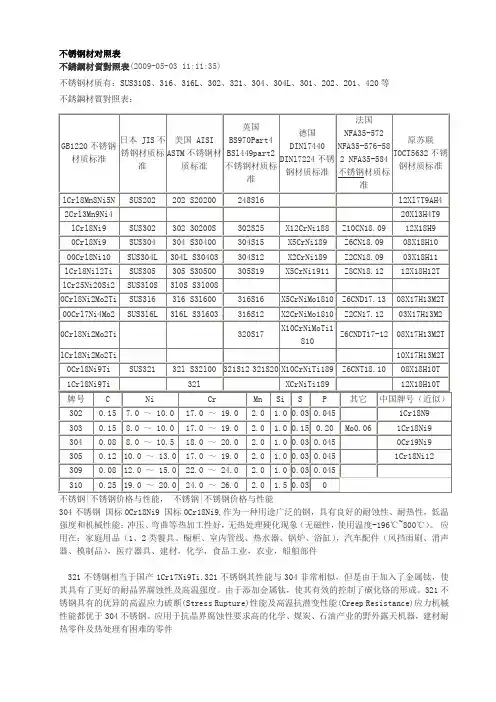

不锈钢材对照表不銹鋼材質對照表(2009-05-03 11:11:35)不锈钢材质有：SUS310S、316、316L、302、321、304、304L、301、202、201、420等不銹鋼材質對照表：不锈钢|不锈钢价格与性能，不锈钢|不锈钢价格与性能304不锈钢国标0Cr18Ni9 国标0Cr18Ni9,作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械性能；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。

应用在：家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具、建材，化学，食品工业，农业，船舶部件321不锈钢相当于国产1Cr17Ni9Ti,321不锈钢其性能与304非常相似，但是由于加入了金属钛，使其具有了更好的耐晶界腐蚀性及高温强度。

由于添加金属钛，使其有效的控制了碳化铬的形成。

321不锈钢具有的优异的高温应力破断(Stress Rupture)性能及高温抗潜变性能(Creep Resistance)应力机械性能都优于304不锈钢。

应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件316不锈钢国标0Cr17Ni12Mo2 国标0Cr17Ni12Mo2,因添加Mo,故其耐蚀性,耐大气腐蚀性和高温强度特别好,可在苛刻的条件下使用;加工硬化性优(无磁性). 应用在：海水里用设备、化工、染料、造纸、草酸、肥料等生产设备;照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母.316L不锈钢国标00Cr17Ni14Mo2 国标00Cr17Ni14Mo2,作为316钢种的低C系列,除与316钢的有相同的特性外,其抗晶界腐蚀性优于316；另外增加了钼元素,可以显著提高其耐晶间腐蚀、氧化物应力腐蚀的能力,以及减少焊接时的热裂倾向性.还有良好的耐氯化物腐蚀的性能.应用在：常用于纯水、蒸馏水、药品、酱、醋等卫生要求高、介质腐蚀性能强的场合，316钢的特别用途中对抗晶界腐蚀有特别要求的产品。

各种不锈钢牌号及其用途一览表表A.1类型序号牌号特性和用途奥氏体型112Cr17Mn6Ni5N节镍钢，冷加工有弱磁性，有一定的耐腐蚀性，可用于室内装饰材料。

212Cr18Mn8Ni5N节镍钢，冷加工有弱磁性，有一定的耐腐蚀性，可用于室内装饰材料。

320Cr15Mn15Ni2N录像机精密轴、传感器等无磁元件412Cr18Ni9冷加工可获得高强度，建筑物外表装饰材料、高强度弹簧元件。

也可用于不锈钢丝绳、钢绞线原料等。

5Y12Cr18Ni9提高可切削性，耐烧蚀性。

最适用自动车床。

如轴类。

6Y12Cr18Ni9Cu3易切削钢。

提高冷加工性。

主要用作汽车零部件。

706Cr19Ni10作为不锈钢、耐热钢使用最广。

食品设备，一般化学设备，原子能工业用材。

也可用于不锈钢丝绳、钢绞线原料等。

807Cr19Ni10作为不锈钢、耐热钢使用最广。

食品设备，一般化学设备，原子能工业用材。

9022Cr19Ni1006Cr19Ni10的超低碳钢，耐晶间腐蚀性优良。

1006Cr18Ni9Cu2冷加工性能较好，常用于制作螺栓、螺母等紧固件。

1106Cr19Ni9Cu2冷加工性能较好，常用于制作螺栓、螺母等紧固件。

1206Cr18Ni9Cu3提高冷加工性能，常用于制作螺钉等紧固件，有时用于制作形状复杂的零部件，1306Cr19Ni10N提高钢的强度和加工硬化倾向，改善钢的耐点蚀和晶间腐蚀性。

用于有一定耐腐性要求，并要求较高强度和减轻重量的结构部件。

也可作为钢绞线原料。

1406Ni18Cr16无磁不锈钢，具有很强的抗电磁干扰能力，主要用于制作电磁测量系统仪器、仪表元件。

1506Cr17Ni12Mo2耐海水和其它各种介质，比06Cr19Ni10耐蚀性优越。

主要用于耐点腐蚀材料。

也可作为钢丝绳及钢绞线原料。

16022Cr17Ni12Mo206Cr17Ni12Mo2的超低碳钢，耐晶间腐蚀性较之更好。

适用于石油化工、印染及原子能工业用材料。

不锈钢型号分类
沉淀硬化型不锈钢。具有有很好的成形性能和良好的焊接性，可作为超高强度的材料在核 工业、航空和航天工业中应用。按成分可分为 Cr 系（SUS400）、Cr－Ni 系（SUS300）、Cr－Mn－Ni（SUS200）及析出硬化系（SUS600）。 200 系列—铬-镍-锰 奥氏体不锈钢 300 系列—铬-镍 奥氏体不锈钢 301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲 劳强度优于 304 不锈钢。 302—耐腐蚀性同 304，由于含碳相对要高因而强度更好。 303—通过添加少量的硫、磷使其较 304 更易切削加工。 304—即 18/8 不锈钢。GB 牌号为 0Cr18Ni9。 309—较之 304 有更好的耐温性。 316—继 304 之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添 加钼元素使其获 得一种抗腐蚀的特殊结构。由于较之 304 其具有更好的抗氯化物腐蚀能力因而也作“船用钢” 来使用。 SS316 则通常用于核燃料回收装置。18/10 级不锈钢通常也符合这个应用级别。 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似 304。 400 系列—铁素体和马氏体不锈钢 408—耐热性好，弱抗腐蚀性，11%的 Cr，8%的 Ni。 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。 416—添加了硫改善了材料的加工性能。 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可 以做的非常光亮。 430—铁素体不锈钢，装饰用，例如用于汽车饰品。良好的成型性，但耐温性和抗腐蚀性要 差。 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达 到 58HRC， 属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有三种：440A、440B、 440C，另外还有 440F（易加工型）。 500 系列—耐热铬合金钢。 600 系列—马氏体沉淀硬化不锈钢。 630—最常用的沉淀硬化不锈钢型号，通常也叫 17-4；17%Cr，4%Ni。
