焊接图纸符号解析焊工基本坡口符号坡口符号（注：图中“破”应为“坡”）焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

焊工考试试题及答案第一部分：选择题1. 合格焊工的主要职责是什么？A. 负责焊接设备的维护和保养B. 完成指定的焊接任务C. 编写焊接程序和操作规程D. 管理焊接工作的质量控制正确答案：B. 完成指定的焊接任务2. 以下哪种焊接方法适用于焊接薄壁管材？A. 电弧焊B. 气焊C. 紫外光焊接D. 焊锡焊接正确答案：B. 气焊3. 焊接时，下列哪个因素对焊缝质量影响最大？A. 焊接电流B. 焊接速度C. 焊接温度D. 焊接电压正确答案：B. 焊接速度4. 焊接过程中使用的保护气体的主要作用是什么？A. 防止氧气与熔融金属反应B. 促进焊接材料的熔化和流动C. 增加焊接接头的强度D. 减少焊接火花和飞溅正确答案：A. 防止氧气与熔融金属反应第二部分：填空题1. 根据《焊接工艺符号》标准，"+"符号表示什么意思？答：叠加焊2. 焊条上的“E”代表什么？答：电弧焊条3. 气焊过程中，需要使用什么气体作为燃烧剂？答：氧气4. 以下哪种材料不适合用氩弧焊进行焊接？答：铁第三部分：解答题1. 请简要描述焊接设备的主要组成部分及其功能。

焊接设备的主要组成部分包括：- 电源：提供电能，用于产生焊接所需的电流和电压。

- 开关控制面板：用于控制焊接电流和电压的调节和开关操作。

- 变压器或逆变器：用于调整焊接电流和电压的大小和稳定性。

- 电焊机壳体：保护内部元件，并提供散热和隔离的功能。

- 连接线和电缆：将电源与焊接枪、工件等连接起来，传递电能和信号。

这些组成部分共同协作，实现焊接过程中所需的电能传输和电弧稳定，确保焊接质量和工作的安全性。

2. 请简要解释什么是焊接参数，并列举几个常见的焊接参数。

焊接参数是指影响焊接过程和结果的关键因素，它们对焊接质量和效率具有重要作用。

常见的焊接参数包括：- 焊接电流：控制熔化金属的速度和熔池的稳定性。

- 焊接电压：影响电弧的长短和稳定性。

- 焊接速度：决定焊缝的宽度和焊接速度。

焊工考试方法与项目代号（2011新细则）为了便于使特种设备检验人员，能够尽快掌握理解新《考核细则》的焊接方法的编制及内容。

我根据《考核细则》的宣贯会的要求，及标准释义解释，对焊接方法及编制进行了细化分解，便于理解和认识。

解释如下；一、焊工考试方法分类1、焊条电弧焊：SMAW；2、钨极气体保护焊：GTAW；3、气焊：OFW；4、埋弧焊：SAW；5、熔化极气体保护焊：GMAW（实芯焊丝）；6、熔化极气体保护焊：CFAW（药芯焊丝）；7、电渣焊：ESW8、等离子焊：PAW9、气电立焊：EGW10、摩擦焊：FRW11、螺柱电弧焊：SW二、试件钢号及代号1、FeⅠ类（碳素钢）：Q235、20#、20g、20R、L210、S205、HP265等。

2、FeⅡ类（低合金钢）：16MnR、12Cr1MoV、20MnMoD、S240、L245、HP295等。

3、FeⅢ类（马氏体、铁素体不锈钢）：1Cr5Mo、0Cr13、1Cr17、1Cr9Mo等。

4、FeⅣ类（奥氏体、双相不锈钢）：5、铜与铜合金：CuⅠ~ CuⅤ6、镍与镍合金：NiⅠ~NiⅤ7、铝与铝合金：AI~AIⅤ8、钛与钛合金：TiⅠ~TiⅡ0Cr18Ni9Ti、0Cr19Ni13Mo3、0Cr25Ni20、1Cr23Ni18等。

三、试件形式、位置及代号1、板状试件位置及代号：1G（平焊）；2G（横焊）；3G（立焊）；4G（仰焊）。

2、管状试件位置及代号：1G（水平转动）；2G（垂直固定）；5G（水平固定）；6G （45°向上焊）。

3、管板角接头试件位置及代号：2FRG（水平转动）；2FG（垂直固定平焊）；4FG（垂直固定仰焊）；5FG（水平固定）；6FG（45°向上焊）。

四、焊条类型、代号及应用范围1、Fe f1：钛钙型包括E4303、E5003、E5503-B1等。

2、Fe f 2：纤维素型包括E4310、E5011等。

3、Fe f 3；钛型、钛钙型包括G202、G302等。

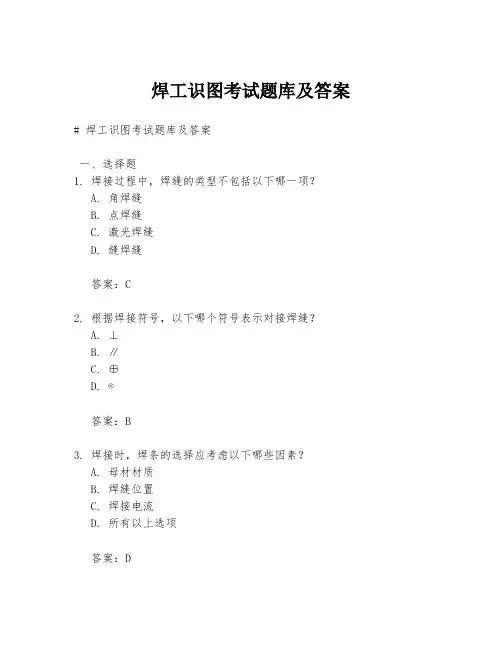

焊工识图考试题库及答案# 焊工识图考试题库及答案一、选择题1. 焊接过程中，焊缝的类型不包括以下哪一项？A. 角焊缝B. 点焊缝C. 激光焊缝D. 缝焊缝答案：C2. 根据焊接符号，以下哪个符号表示对接焊缝？A. ⊥B. ∥C. ⊕D. ⊗答案：B3. 焊接时，焊条的选择应考虑以下哪些因素？A. 母材材质B. 焊缝位置C. 焊接电流D. 所有以上选项答案：D4. 焊接变形的类型不包括：A. 弯曲变形B. 扭曲变形C. 收缩变形D. 膨胀变形答案：D5. 焊接接头的坡口形式不包括：A. V型坡口B. U型坡口C. X型坡口D. 直线坡口答案：D二、判断题1. 所有焊接接头都需要进行无损检测。

（）答案：错误2. 焊接电流的大小对焊接质量没有影响。

（）答案：错误3. 焊接时，焊条的倾斜角度会影响焊缝的形成。

（）答案：正确4. 焊接变形是不可避免的，但可以通过工艺措施进行控制。

（）答案：正确5. 焊接过程中，保护气体的作用是防止焊缝氧化。

（）答案：正确三、简答题1. 简述焊接接头的基本类型及其特点。

答案：焊接接头的基本类型包括对接接头、角接接头、T型接头和搭接接头。

对接接头是最常见的类型，特点是两焊件端部相对，形成直线焊缝；角接接头是两焊件端部成一定角度，形成角焊缝；T型接头是一焊件端部与另一焊件表面垂直相交，形成T型焊缝；搭接接头是两焊件部分重叠，形成搭接焊缝。

2. 焊接过程中如何控制焊接变形？答案：控制焊接变形可以通过以下方法：选择适当的焊接方法和参数，如电流、电压和焊接速度；采用合理的焊接顺序和方向；使用夹具固定焊件以减少变形；在焊接前后进行适当的预热和后热处理；采用反变形法，即在焊接前预先使焊件产生与焊接变形方向相反的变形。

3. 简述焊接缺陷的类型及其产生原因。

答案：焊接缺陷的类型包括裂纹、气孔、夹杂、未焊透、未熔合等。

裂纹是由于焊接应力超过材料的强度极限或材料的脆性造成的；气孔是由于焊接过程中气体未能完全逸出而在焊缝中形成孔洞；夹杂是由于焊条或焊剂中的杂质混入焊缝；未焊透和未熔合是由于焊接参数不当或焊接技术不佳，导致焊缝未能完全熔合。

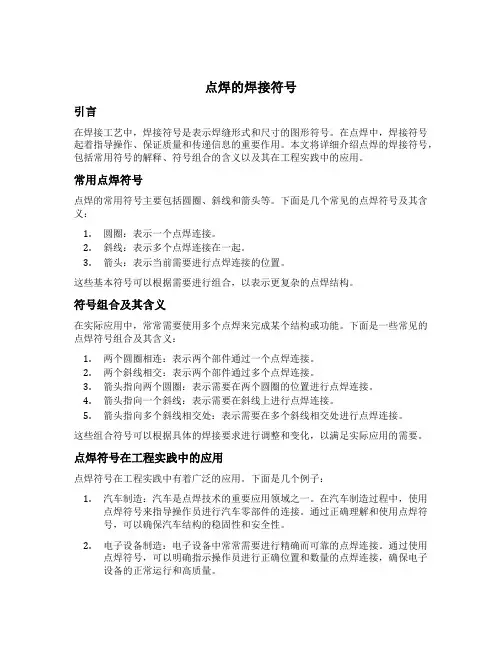

点焊的焊接符号引言在焊接工艺中，焊接符号是表示焊缝形式和尺寸的图形符号。

在点焊中，焊接符号起着指导操作、保证质量和传递信息的重要作用。

本文将详细介绍点焊的焊接符号，包括常用符号的解释、符号组合的含义以及其在工程实践中的应用。

常用点焊符号点焊的常用符号主要包括圆圈、斜线和箭头等。

下面是几个常见的点焊符号及其含义：1.圆圈：表示一个点焊连接。

2.斜线：表示多个点焊连接在一起。

3.箭头：表示当前需要进行点焊连接的位置。

这些基本符号可以根据需要进行组合，以表示更复杂的点焊结构。

符号组合及其含义在实际应用中，常常需要使用多个点焊来完成某个结构或功能。

下面是一些常见的点焊符号组合及其含义：1.两个圆圈相连：表示两个部件通过一个点焊连接。

2.两个斜线相交：表示两个部件通过多个点焊连接。

3.箭头指向两个圆圈：表示需要在两个圆圈的位置进行点焊连接。

4.箭头指向一个斜线：表示需要在斜线上进行点焊连接。

5.箭头指向多个斜线相交处：表示需要在多个斜线相交处进行点焊连接。

这些组合符号可以根据具体的焊接要求进行调整和变化，以满足实际应用的需要。

点焊符号在工程实践中的应用点焊符号在工程实践中有着广泛的应用。

下面是几个例子：1.汽车制造：汽车是点焊技术的重要应用领域之一。

在汽车制造过程中，使用点焊符号来指导操作员进行汽车零部件的连接。

通过正确理解和使用点焊符号，可以确保汽车结构的稳固性和安全性。

2.电子设备制造：电子设备中常常需要进行精确而可靠的点焊连接。

通过使用点焊符号，可以明确指示操作员进行正确位置和数量的点焊连接，确保电子设备的正常运行和高质量。

3.金属结构建筑：在金属结构建筑中，常常需要对大型金属构件进行点焊连接。

通过使用点焊符号，可以指示焊工进行正确的点焊位置和数量，确保金属结构的牢固性和稳定性。

4.家具制造：家具制造中也常常使用点焊技术。

通过使用点焊符号，可以指导操作员进行家具零部件的连接，以确保家具的稳固性和美观度。

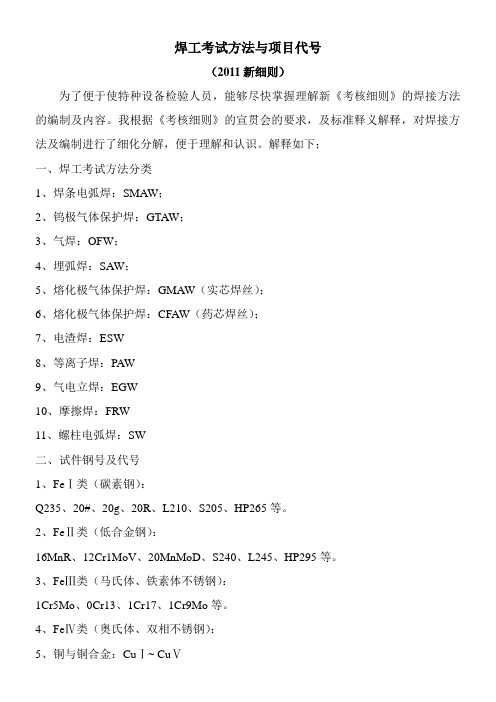

焊工考试方法与项目代号
焊工考试方法分类
1、焊条电弧焊：SMAW；
2、钨极气体保护焊：GTAW；
3、气焊：OFW；
4、埋弧焊：SAW；
5、熔化极气体保护焊：GMAW（实芯焊丝）；
6、熔化极气体保护焊：CFAW（药芯焊丝）；
7、电渣焊：ESW
8、等离子焊：PAW
9、气电立焊：EGW
10、摩擦焊：FRW
11、螺柱电弧焊：SW
试件钢号及代号
1、FeⅠ类（碳素钢）： Q235、20#、20g、20R、L210、S205、HP265
等。

2、FeⅡ类（低合金钢）： 16MnR、12Cr1MoV、20MnMoD、S240、L245、HP295等。

3、FeⅢ类（马氏体、铁素体不锈钢）：1Cr5Mo、0Cr13、1Cr17、1Cr9Mo
等。

4、FeⅣ类（奥氏体、双相不锈钢）
5、铜与铜合金：CuⅠ~ CuⅤ
6、镍与镍合金：NiⅠ~NiⅤ
7、铝与铝合金：AI~AIⅤ
8、钛与钛合金：TiⅠ~TiⅡ 0Cr18Ni9Ti、0Cr19Ni13Mo3、0Cr25Ni20、1Cr23Ni18等。

试件形式、位置及代号
1、板状试件位置及代号： 1G（平焊）；2G（横焊）；3G（立焊）；4G（仰焊）。

2、管状试件位置及代号：1G（水平转动）；2G（垂直固定）；5G（水平固定）；6G（45°向上焊）。

3、管板角接头试件位置及代号： 2FRG（水平转动）；2FG（垂直固定平焊）；4FG（垂直固定仰焊）；5FG（水平固定）；6FG（45°向上焊）。

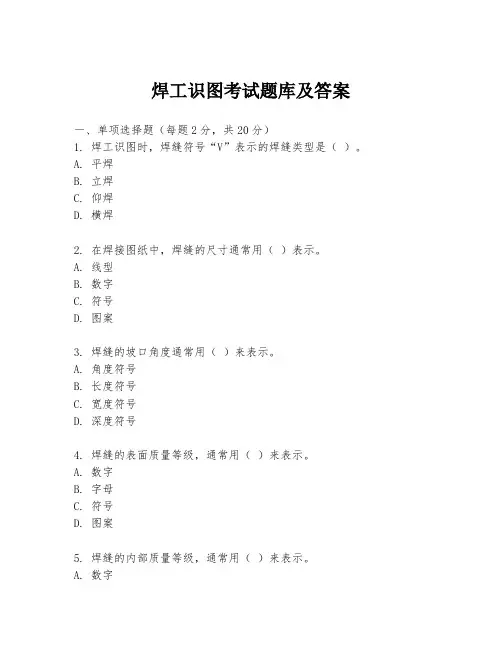

焊工识图考试题库及答案一、单项选择题（每题2分，共20分）1. 焊工识图时，焊缝符号“V”表示的焊缝类型是（）。

A. 平焊B. 立焊C. 仰焊D. 横焊2. 在焊接图纸中，焊缝的尺寸通常用（）表示。

A. 线型B. 数字C. 符号D. 图案3. 焊缝的坡口角度通常用（）来表示。

A. 角度符号B. 长度符号C. 宽度符号D. 深度符号4. 焊缝的表面质量等级，通常用（）来表示。

A. 数字B. 字母C. 符号D. 图案5. 焊缝的内部质量等级，通常用（）来表示。

A. 数字C. 符号D. 图案二、多项选择题（每题3分，共15分）1. 焊工识图时，下列哪些符号表示焊缝（）。

A. ∨B. ∪C. ∩D. ∥2. 在焊接图纸中，下列哪些信息是必须标注的（）。

A. 焊缝长度B. 焊缝宽度C. 焊缝高度D. 焊缝坡口角度3. 焊缝的表面质量等级，下列哪些等级是常见的（）。

A. 一级B. 二级C. 三级D. 四级4. 焊缝的内部质量等级，下列哪些等级是常见的（）。

A. 一级B. 二级C. 三级D. 四级5. 焊工识图时，下列哪些符号表示焊接缺陷（）。

A. ∨C. ∩D. ∥三、判断题（每题2分，共20分）1. 焊缝符号“U”表示的是立焊。

（）2. 焊缝的尺寸可以用线型来表示。

（）3. 焊缝的坡口角度通常用长度符号来表示。

（）4. 焊缝的表面质量等级用字母来表示。

（）5. 焊缝的内部质量等级用数字来表示。

（）四、简答题（每题5分，共10分）1. 请简述焊缝符号“V”和“U”的区别。

2. 在焊接图纸中，焊缝的坡口角度和焊缝的尺寸如何标注？五、计算题（每题5分，共15分）1. 如果焊缝的坡口角度为60°，焊缝的宽度为10mm，请计算焊缝的深度。

2. 已知焊缝的坡口角度为45°，焊缝的深度为8mm，请计算焊缝的宽度。

3. 如果焊缝的坡口角度为30°，焊缝的宽度为12mm，请计算焊缝的深度。

六、绘图题（每题10分，共20分）1. 请绘制一个V型坡口的焊缝，并标注坡口角度、焊缝宽度和深度。
