焊接专业实操试题考生姓名：考号：一.试题题目考试项目：（1）钢板I形坡口对接，二氧化碳气体保护焊立焊单面焊（2）钢板I形坡口对接，二氧化碳气体保护焊平角焊单面焊考试项目与内容考试项目材质试件规格（mm）试件数量焊接方法焊接位置焊材规格1.板：立焊Q235 300×125×12 2 CO2气保焊GMAW135立焊焊丝：Φ1.22.板：平角焊Q235 300×125×122 CO2气保焊GMAW135平角焊丝：Φ1.2二.实际操作项目及要求1.板I形坡口对接二氧化碳气体保护焊立焊单面焊（1）一般要求1）焊接方法：二氧化碳气体保护焊2）焊件外形尺寸：300mm×125mm×12mm3）焊丝：ER50-6，Φ1.2mm；气体：二氧化碳气体，纯度≥99.5% 4）焊接位置：立焊（如下图所示）（2）技术要求1）单面焊接。
2）反变形及对接间隙均由参赛选手自定。
3）不准使用引弧板。
4）试件表面不准有引弧痕迹。
5）施焊过程中不得改变试件位置。
6）要求焊接方向一致。
7）施焊过程中不准使用电动工具修补。
（3）工作时间30分钟（从引弧开始到最终清理，包括点固装配试件）2.板I形坡口对接二氧化碳气体保护焊平角焊单面焊（1）一般要求1）焊接方法：二氧化碳气体保护焊2）焊件外形尺寸：300mm×125mm×12mm3）焊丝：ER50-6，Φ1.2mm；气体：二氧化碳气体，纯度≥99.5%4）焊接位置：平角焊（如下图所示）（2）技术要求1）单面焊接。
2）反变形及对接间隙均由参赛选手自定。
3）不准使用引弧板。
4）试件表面不准有引弧痕迹。
5）施焊过程中不得改变试件位置。
6）要求焊接方向一致。
7）施焊过程中不准使用电动工具修补。
（3）工作时间20分钟（从引弧开始到最终清理，包括点固装配试件）三、评分标准(每个考生5份评分标准)考生姓名：考号：评委签字：评委签字：。
国家职业技能鉴定统一试卷中级电焊工技能操作试卷一、说明：1、 本试卷命题以可行性、技术性、通用性为原则编制的。
2、 本试卷是依据1995年劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定规范（考核大纲）》设计编制。
3、 本试卷主要适用于考核中级手工电弧焊工。
4、 本试卷无地域和行业限制。
5、 本试卷无其他特殊要求。
二、项目：1、 试题名称（一） Q235钢板平对接焊（图1） （二） Q235钢板立对接焊（图2） 2、 试题文字或图表的技术说明：技术要求1、 焊条直径自定。
4、 准备时间：15min 。
2、 钝边、间隙自定、板状试件允许采用反变形。
5、正试操作时间：60mim 。
3、 试件离地面高度自定。
6、总时间75min 。
三、Q235钢板平对接焊评分表四、Q235钢板立对接焊评分表国家职业技能鉴定统一试卷中级电焊工技能试卷（M–06）一、说明1、本试卷命题是以可行性、技术性、通用性为原则编制的。
2、本试卷是依据1995年劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定规范(考核大纲)》设计编制的。
3、本试卷适用于考核中级手工电弧焊工。
4、本试卷无地域或行业限制。
5、本试卷无其它特殊要求。
二、项目1、试题名称：<一>、低合金钢板—板对接立位手弧焊<二>、低合金钢管板（骑座式）垂直府位手弧焊2、试题文字或图表的技术说明：装配图技术要求：1、要求单面焊双面成形。
2、钝边、间隙自定，板状试件允许反变形。
3、焊条直径自选。
4、试件离地面高度自定。
三、考试规则1、所用试件，焊接材料的种类和数量必须按管理制度领用，试件要统一打印钢字考号标记。
2、考生应提前五分钟持准考证进入指定的考位。
3、考评人员与考生比例为1:5。
4、除考评人员及有关工作人员外，其它人员不准进入实际操作考试现场。
5、焊接时不允许坐着或依靠其它物件。
6、试件的点固、焊接及清理应由考生独立完成。
建设行业电焊工（岗位）初级职业技能鉴定实际操作试题（1）姓名________ 准考证号________ 工位号________一、题目名称：平敷焊焊道的连接。
二、考核内容：技术要求：1、焊道宽度:10mm 至12mm ±1 。
2、焊道余高：0.3mm ±1 。
3、焊前按要求准备考件,按图首先焊1、2、3道，清渣后再焊4、5道达到接头目的 。
4、焊接方法：手工电弧焊。
5、试件的划线、焊接及清理应由考生独立完成。
6、焊接时平焊操作姿势不允许坐着或依靠其他物件。
7、考生整个考试过程中，应遵守电焊工安全操作规程，做到文明生产，对违返考试规则不听劝阻或违犯安全操作规程，出现重大事故者，取消考试资格，并按有关规定处理。
三、场地、设备、材料及工具1、地场：有良好的采光及排尘条件，具有适合本考题焊接操作台。
2、设备、工量具设备：交流弧焊机BX 3-300型焊机。
工量具：清渣锤、钢丝刷、钢直尺、焊缝测量器。
3、试件母材Q235钢板。
4、试件尺寸：400×50×5 。
60050060050060012345四、考核时间：1、准备时间：15分钟。
2、正式操作时间：30分钟。
3、总时间：45分钟。
五、考核项目及评分标准见表。
电焊工初级技能考核项目及评分标准（1）市期县区：姓名：工位号：准考证号：建设行业电焊工（岗位）初级职业技能鉴定实际操作试题（2）姓名________ 准考证号________ 工位号________一、题目名称：引弧堆焊二、考核内容：技术要求：1、在规定位置堆焊一直径：13—15mm±1 。
堆柱高度：50mm 。
2、焊接方法：手工电弧焊。
3、试件的划线、焊接及清理应由考生独立完成。
4、焊接时平焊操作姿势。
5、考生整个考试过程中，应遵守电焊工安全操作规程，做到文明生产，对违返考试规则不听劝阻或违犯安全操作规程，出现重大事故者，取消考试资格，并按有关规定处理。
电焊工实际操作比赛试题一、 低碳钢板横对接焊条电弧焊二、 低碳钢管水平固定对接手弧焊三、考试要求：1.考试所需工具（面罩、手锤、锉刀、钢丝刷、刨锤、扁铲、焊把等）自备。
2.设备为时代逆变直流焊机，焊条为E4303，规格：φ3.2、φ4.0。
3.装配平齐，间隙、钝边自定，钝边在装配前自己加工，允许采用反变形。
4.板件在两端20mm内坡口内定位焊，单面焊双面成形，焊缝两端20mm范围内缺陷不计。
5.板件焊接方向采用一个方向焊接，不得由中间向两端或由两端向中间焊接。
6.管状试件定位焊缝不允许在仰焊（六点钟）位置。
单面焊双面成形。
管状试件离地面高度不高于850mm。
7.管状试件在焊接过程中，试件不准取下、移动或改变焊接位置。
8.试件在正式施焊后，不允许动用电动工具打磨、处理接头。
9.劳保品穿戴齐全，执行安全技术操作规程，焊接作业结束清理焊位卫生。
10.对违反规定者将给予适当扣分处理。
11.考试时间暂定80分钟。
低碳钢板横位对接手弧焊评分标准低碳钢管水平固定对接手弧焊评分标准江汽集团公司第六届技能大赛《焊工》理论知识竞赛试卷4一、单项选择题：（第1～40 题。
选择正确的答案，将相应的字母填入题前的括号中。
每题0.5分。
满分20分）1.焊接结构承受（），容易产生疲劳断裂A、较大的拉应力B、较大的压应力C、较大的弯曲应力D、交变应力2.据统计，焊接结构的失效大多是由于（）引起的A、疲劳断裂B、脆性断裂C、延性断裂D、腐蚀断裂3.低合金结构钢焊接时，过大的焊接热输入会降低接头的（）A、硬度B、抗拉强度C、冲击韧度D、疲劳强度4.承受动载荷的角焊缝，其截面形状以（）承载能力最低A、凹形B、凸形C、等腰平形D、不等腰平形5.应力集中对结构的（）影响不大A、疲劳强度B、动载强度C、静载强度6.珠光体耐热钢与马氏体耐热钢焊接时，焊接接头中极易形成（）A、热裂纹B、冷裂纹C、消除应力裂纹D、层状撕裂7.低合金结构钢中，含有较多的（）时，极易发生热应变脆化现象。
![电焊工实际操作考试评分标准[1]](https://img.taocdn.com/s1/m/da0c6d412b160b4e767fcf65.png)
电焊工实操考试试题一准考证号：考生姓名：一、试题名称：板—板T形接立角焊本题分值：100分。
考核时间：30分钟考核要求：1.装配定位焊二板要垂直，焊件首尾两点定位焊2.间隙自定3.焊件上不许有引弧痕迹4.焊接时焊件保证垂直位置施焊5.允许预留一定的变形量6.焊缝表面清洁干净，并保持焊缝原始状态焊件备料图焊件装配图二、考试规则1.所用试件和数量必须按管理制度领用，试件要统一打钢印。
2.考生应提前五分钟持准考证及身份证进入指定的考场。
3.除考评人员及有关工作人员外，其他人员不准进入实际操作考试现场。
4.焊接时不允许坐、靠其他物件。
5.试件的点固、焊接及清理应由考生独立完成。
6.对有焊接位置要求的试件，必须按要求的位置焊接完，中途不许取下。
7.考生应在规定的时间内完成全部考件制作，考评人员通知限时一到，应立即停止考试。
8.考生在考试结束后，将试件清理好交到指定地点，并彻底清理考场。
9.考生在整个考试过程中，应遵守安全操作规程，做到文明考核，对违犯考试规则不听劝阻或违犯安全操作规程出现或大事故者取消考试资格，并按有关规定处理。
三、否定项说明1.焊接操作时任意更改焊接位置。
2.焊缝原始表面破坏。
3.操作时间超过15分钟。
四、评分标准考评员：年月日电焊工实操考试试题二准考证号：考生姓名：二、试题名称：焊条电弧焊低碳钢板对接立焊单面焊双面成型考核时间：30分钟考核要求：7.装配定位焊二板要对齐，焊件首尾两点定位焊8.间隙自定9.焊件上不许有引弧痕迹10.焊接时焊件保证垂直位置施焊11.允许预留一定的变形量12.焊缝表面清洁干净，并保持焊缝原始状态二、考试规则10.所用试件和数量必须按管理制度领用，试件要统一打钢印。
11.考生应提前五分钟持准考证及身份证进入指定的考场。
12.除考评人员及有关工作人员外，其他人员不准进入实际操作考试现场。
13.焊接时不允许坐、靠其他物件。
14.试件的点固、焊接及清理应由考生独立完成。
电焊实操考试题样件及答案一、单选题（每题2分，共10分）1. 电焊时，焊条与焊件的夹角应保持在多少度？A. 45°B. 60°C. 75°D. 90°答案：A2. 电焊过程中，焊条的移动速度应如何控制？A. 快速移动B. 匀速移动C. 慢速移动D. 先快后慢答案：B3. 电焊时，焊条与焊件的接触角度应保持在多少度？A. 10°-20°B. 20°-30°C. 30°-40°D. 40°-50°答案：B4. 电焊作业时，以下哪种防护措施是错误的？A. 佩戴防护眼镜B. 穿戴防护服C. 佩戴手套D. 直接用手触摸焊件答案：D5. 电焊作业结束后，应如何处理焊条？A. 随意丢弃B. 放入指定容器C. 用水冷却D. 用脚踩灭答案：B二、多选题（每题3分，共15分）1. 电焊作业中，以下哪些是正确的安全操作？A. 使用合适的焊接电流B. 保持工作区域通风良好C. 焊接时不戴防护眼镜D. 焊接结束后立即关闭电源答案：A, B, D2. 电焊作业中，以下哪些是焊接缺陷？A. 气孔B. 裂纹C. 未焊透D. 焊缝过高答案：A, B, C3. 电焊作业中，以下哪些是正确的焊接材料？A. 焊条B. 焊丝C. 焊剂D. 焊膏答案：A, B, C4. 电焊作业中，以下哪些是正确的焊接位置？A. 平焊B. 立焊C. 横焊D. 仰焊答案：A, B, C, D5. 电焊作业中，以下哪些是正确的焊接参数？A. 焊接电流B. 焊接电压C. 焊接速度D. 焊接角度答案：A, B, C, D三、判断题（每题2分，共10分）1. 电焊作业时，可以不戴防护眼镜进行焊接。
（错误）2. 电焊作业结束后，应立即关闭电源，以确保安全。
（正确）3. 电焊作业中，焊条的移动速度越快越好。
（错误）4. 电焊作业中，焊条与焊件的接触角度越大越好。

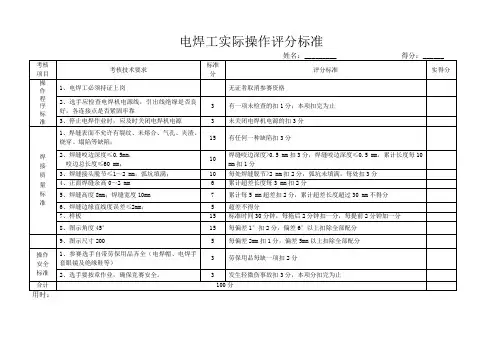

电焊工实际操作评分标准姓名：_________ 得分：______用时：考核 项目 考核技术要求标准分 评分标准实得分 操 作 程 序 标 准1、电焊工必须持证上岗无证者取消参赛资格2、选手应检查电焊机电源线，引出线绝缘是否良好，各连接点是否紧固牢靠3 有一项未检查的扣1分；本项扣完为止 3、停止电焊作业时，应及时关闭电焊机电源 3 未关闭电焊机电源的扣3分 焊 接 质 量 标 准1、焊缝表面不允许有裂纹、未熔合、气孔、夹渣、烧穿、塌陷等缺陷；15 有任何一种缺陷扣3分2、焊缝咬边深度≤0.5mm ， 咬边总长度≤60 mm ；10 焊缝咬边深度>0.5 mm 扣3分，焊缝咬边深度≤0.5 mm ，累计长度每10mm 扣1分3、焊缝接头脱节≤1～2 mm ，弧坑填满； 10 每处焊缝脱节>2 mm 扣2分，弧坑未填满，每处扣3分4、正面焊缝余高0～2 mm 6 累计超差长度每3 mm 扣2分5、焊缝高度8mm ；焊缝宽度10mm 7 累计每5 mm 超差扣2分，累计超差长度超过30 mm 不得分6、焊缝边缘直线度误差≤2mm ； 5 超差不得分7、样板15 标准时间30分钟，每拖后2分钟扣一分，每提前2分钟加一分 8、图示角度45°15 每偏差1°扣2分，偏差6°以上扣除全部配分 9、图示尺寸2005 每偏差2mm 扣1分，偏差5mm 以上扣除全部配分 操作 安全 标准 1、参赛选手自带劳保用品齐全（电焊帽、电焊手套眼镜及绝缘鞋等）3 劳保用品每缺一项扣2分2、选手要按章作业，确保竞赛安全。
3发生轻微伤事故扣3分，本项分扣完为止合计100分。
焊工工地实操考试题及答案一、选择题（每题2分，共10分）1. 焊工在进行电焊作业时，必须穿戴的防护用品不包括以下哪一项？A. 防护眼镜B. 防护手套C. 安全帽D. 耳塞答案：D2. 焊接过程中，焊条的直径选择应根据什么来确定？A. 焊缝长度B. 焊件厚度C. 焊接电流D. 焊接速度答案：B3. 焊工在焊接作业中，以下哪种气体是必须避免吸入的？A. 氧气B. 氮气C. 二氧化碳D. 一氧化碳答案：D4. 焊接作业中，焊工应保持与焊接电弧的安全距离是多少？A. 1米以上B. 2米以上C. 3米以上D. 4米以上答案：A5. 焊接作业完成后，焊工应立即进行的操作是？A. 切断电源B. 离开现场C. 清洁工作区域D. 检查焊缝答案：A二、判断题（每题2分，共10分）1. 焊工在焊接作业中可以不戴防护面罩。
答案：错误2. 焊接作业前，必须检查焊接设备是否完好无损。
答案：正确3. 焊工在作业时可以穿戴棉质衣物。
答案：错误4. 焊接作业中，焊工可以不使用焊接手套。
答案：错误5. 焊接作业完成后，焊工应立即清理现场，避免火灾隐患。
答案：正确三、简答题（每题5分，共20分）1. 简述焊接作业中，焊工应如何防止电击事故的发生？答案：焊工在焊接作业中应确保焊接设备接地良好，使用绝缘工具，穿戴绝缘手套和防护鞋，避免在潮湿环境中作业，严格遵守安全操作规程。
2. 焊接作业中，焊工应如何防止火灾事故的发生？答案：焊工在焊接作业中应保持工作区域清洁，避免易燃物品靠近焊接区域，使用合适的焊接电流和电压，作业完成后立即切断电源，并检查现场是否有遗留火种。
3. 焊接作业中，焊工应如何防止有害气体的吸入？答案：焊工在焊接作业中应佩戴防护面罩和呼吸防护设备，保持良好通风，避免长时间在封闭或通风不良的环境中作业。
4. 焊接作业中，焊工应如何防止眼部伤害？答案：焊工在焊接作业中应佩戴防护眼镜或焊接面罩，避免直视电弧，定期检查视力，并在作业后及时清洁眼部。
试题一、题目名称：V形坡口板对接立焊题目内容（见图）
1、焊接方法：手工电弧焊
2、焊件母材钢号：Q235
3、焊接形式：板对接
4、焊接尺寸：S﹡B﹡L=14*250*300（mm）
5、焊接位置：立位
6、焊件坡口形式：V形坡口
7、焊接材料：E4315
技术要求：
1、要求单面焊双面成形
2、纯边高度与间隙自定
3、试件坡口两端不得安装引孤板
4、焊件一经施焊不得任意更换和改变焊接位置
5、点固时允许做反变形
考核规则：
1、所用试件，焊接材料的种类和数量必须按管理制度领用，试件要统一打印钢字考号标记
2、考生应提前五分钟持准考证进入指定的考位
3、除考评人员及有关工作人员外，其它人员不准进入实际操作考试现场
4、考生在焊接结束后，应力即关闭焊机，彻底清理焊件表面的焊渣、飞溅，试件应保持原
始状态，不允许补焊、修磨或任何形式的加工。
考生将清理好的试件交到指定地点，并彻
底清理焊位现场。
考核注意事项：
1、满分50分，考试时间60分钟
2、安全文明操作
试题二、题目名称：管对接水平固定焊氩弧焊打底手动电弧焊盖面题目内容（见图）
650±50
技能操作竞赛规定
1. 试件上架固定要求
（1）试件定位焊应采用与正式焊接相同的焊接方法和焊接材料。
（2）监考裁判应检查试件定位焊的位置、数量、长度是否符合规定要求，检查试件固定在夹具上的位置、高度是否符合规定要求。
对认可合格的试件应签名确认，对不符合装配规定和上架固定要求的试件，应通知参赛者重新装配。
（3）试件上架后，禁止使用电动工具。
每个试件上架固定完成，参赛者应举手示意监考裁判按照规定检查确认。
未经监考裁判检查合格认可的上架固定试件，参赛者擅自焊接的，该试件得0分。
2. 施焊操作要求
（1）参赛者应严格按照赛会发放的材料和指定的规格、图样标注的焊接方法和焊接位置进行施焊操作。
（2）试件焊接时焊缝最高点不得超过1.2m。
（3）焊接过程中，试件不准取下、移动或改变焊接位置。
（4）参赛者不得在试件上作任何标记。
（5）施焊过程中，若试件焊废不予补发，但允许参赛者在竞赛时间内自行手工修复，焊缝的正、反表面不准修复补焊。
（6）焊接完毕，参赛者应认真清理试件表面的焊渣、飞溅，但不能破坏试件焊缝的原始成形。
清理好的试件，由工作人员会同监考裁判、参赛者在工位内将试件封号，并在竞赛监考记录上由监考裁判和参赛者双方签字确认。
同时做好参赛工位的清洁工作。
竞赛期间安全要求
1、技能操作竞赛场地应配备必要的火灾警报系统、灭火设备，在有触电危险的地方应悬挂“小心触电”标识，并应保持场地干净整洁，禁止堆放不必要的物品。
2、禁止在场内吸烟。
3、竞赛前，参赛者应了解灭火设备以及紧急出口的位置，并检查各种电器设备及设备接地情况、设备有无气体泄漏。
4、参赛者工作时必须按规定穿戴好焊工防护用品，并按安全操作规程正确操作。
工作时遇到突发问题，如设备故障等，立即与安全应急小组联系，不得自行处理。
5、停止工作时应关闭设备电源开关以及。
手工电弧焊外观评分标准
外观评判组长：记录员：评判员：时间：。
