广东科技2013.3.第6期高层建筑消防给水系统超压与减压研究张禄孙(云南赛诺消防检测有限公司)摘要:高层建筑物的火灾危害特点,决定了此类建筑物内必须设置稳定的消防给水系统。
然而高层建筑面临着消防给水系统超压问题,不仅造成水资源的浪费,而且严重的威胁到消防给水系统的安全可靠性。
应如何采取有效措施进行防治呢?针对高层建筑消防给水系统的超压问题,分析了给水系统超压产生的原因,并提出了预防消防给水系统超压的有效措施。
关键词:高层建筑;消防;给水系统;超压;减压1前言现代高层建筑对建筑消防设施的要求越来越严格,消火栓作为灭火设施,主要保证给水系统投入使用时的可靠与合理,它将直接影响到灭火效果。
经过测试不同的高层建筑中的消防设施,结果发现,消火栓给水系统的超压和减压是比较突出的问题,本文针对给水系统的超压和减压问题进行分析。
2超压、减压的产生2.1超压的产生消火栓的给水系统是在水泵额定工作的情况下,确保消防时需水量与最不利点栓口的出水压力满足栓口处有充实水柱以确定水泵扬程。
当建筑物超过一定高度时,给水系统底层的消火栓就会超压,底层的消火栓在启泵压力时,只需要按照消防时水量表中所规定的用水量进行复核,而没有考虑火灾初期时可能只用一支水枪,或者在确保同一层次任意部位都有两支水枪具备充实水柱可同时到达的前提下,消火栓的出水压力;只启动一支水枪时,由于水泵流量比额定工作情况时的流量小,扬程势一定比额定工作情况时的高,当建筑物超过一定高度时,就会造成下面几层的消火栓超压,如果设计施工时过多地考虑底层水泵扬程的富余量,那么顶层消火栓也会产生超压的可能。
2.2减压的产生当水泵流量按照《高层民用建筑设计防火规范》水量表规定的流量,扬程按照消火栓的栓口充慢水柱及建筑的高度确定;当建筑较高时,底层消火栓会出现超压现象;复核消火栓的栓口出水压力时,如果按照启动一支消火栓或两支消火栓出水量来设置减压阀或减压孔板,如果减压后超压楼层消火栓的动压刚好能满足其充实水柱要求,一旦出现多支水枪出水灭火时,就会出现某些楼层动压偏低的现象[1]。
高层建筑消防给水分区与减压阀的应用摘要:随着城市化进程的加快,高层建筑的数量不断增加。
然而,高层建筑所带来的潜在风险也随之增加。
特别是在火灾发生时,因为建筑高度和人流密度的特殊性质,高层建筑的火灾往往更加危险和难以控制。
作为城市中的重要组成部分,高层建筑的消防安全问题受到人们的广泛关注。
在高层建筑的消防系统中,给水系统是非常重要的一环,它直接关系到消防水源的供应和消防灭火效果的好坏。
本文探讨了高层建筑消防给水分区与减压阀的应用。
关键词:高层建筑;消防给水系统;给水分区;减压阀;应用引言高层建筑消防给水系统是指在高层建筑中建造的一套消防水源供水系统,主要是为了防火安全而建立的。
它们的主要功能是提供灭火与救援所需的水源,在火灾发生时,及时提供足够的水源,进行火灾扑救和救援,并保障火灾现场的消防安全。
在这个过程中,高层建筑消防给水分区和减压阀的应用显得尤为重要。
1 高层建筑消防给水分区的应用1.1 高层建筑消防给水分区的原理高层建筑具有结构复杂、高耸、消防难度大等特点,因此要求消防给水系统具有高效性、可靠性和稳定性。
消防给水分区是指将一个供水系统划分成若干个供水分区,每个供水分区具备独立的给水能力和供水质量,以保证消防系统在火灾发生时能够得到足够的水源支持。
一般来说,当消防给水系统符合以下条件时,就应进行分区供水:1. 系统工作压力超过2.40MPa:如果消防给水系统的工作压力超过2.40MPa,为了避免过高的供水压力对消防设备和管道系统造成损坏,应将其划分为不同的分区。
2. 消火栓栓口处的静压超过0.8MPa:消火栓栓口处的静压是指消火栓供水时,没有打开任何喷头时的压力。
如果静压超过0.8MPa,说明供水压力过高,容易引起喷水不稳定或管道破裂等问题[1]。
3. 自动水灭火系统报警阀或喷头处的工作压力超过1.60MPa或1.20MPa:自动水灭火系统中的报警阀和喷头是重要的灭火设备。
如果其工作压力超过1.60MPa或1.20MPa,可能会导致喷洒不均匀或喷头损坏。
高层建筑消防给水系统超压及减压措施摘要:随着城市的快速发展,土地资源的日渐紧张,使得建筑形态逐渐从以往的平楼、矮房演变为样式多变的高层建筑,并且楼层高度仍然在不断的升高。
考虑的高层建筑本身的复杂特性,使得消防给水系统在实际使用期间极易出现各种问题,其中超压问题尤其是严重,如何才能够有效实现对超压问题的改善和防范成为关键。
本文主要结合建筑消防给水系统超压、减压问题,首先对其具体的产生进行了概述,并基于此分析了引起超压的主要原因,再从减压、泄压方面提出了超压防范措施。
关键词:高层建筑;消防给水系统;超压;减压1超压、减压的产生1.1超压的产生消火栓给水系统在进行运转的过程中,主要是指水泵所设定的额定条件下开展,为了确保消防过程中最不利部位的消防栓栓口充实水柱与其消防过程中对数量的需求量的水泵扬程均能够得到保证。
但若建筑物的高度过高时,那么就可能致使给水系统中处于底层的消火栓发生超压现象,当处于给水系统底端的消火栓在对压力进行启动期间,往往只需要根据消防过程中水量表中所设定的用水量来实施复核,而并未对其在火灾发生过程中可能只需要采用一支水枪,或者在相同层次的任意一个部位会采用两支水枪,其能够拥有较为充实的水柱,并且能够在相同到达的基础上为消火栓提供出水压力;在对一支水枪进行启动使用期间,考虑到相较于额定工作条件下,水泵流量较小,此时扬程必然也无法达到额定工作设定标准,此时若建筑本身的高度相对较高,势必会导致下面基层消火栓表现出较为严重的超压问题。
但若在进行设计处理期间,为给水系统底层的水泵扬程提供过多的富余,那么就可能致使处于顶层的消火栓出现超压现象[1]。
1.2减压的产生根据《高层民用建筑设计防火规范》中针对水量表所指定的相关要求来进行水泵流量的设计,并根据建筑的具体高度以及消火栓的栓口充慢水柱中相关要求来确定扬程。
但若建筑的高度相对较高,就非常容易致使其底层的消火栓发生超压的情况;在对消火栓口的出血压力进行复核期间,若采取对一支消火栓或者任意的两支消火栓出血量进行启动的方式来对其减压孔板或者减压阀的设置,以此来改变减压的现象,但针对该情况若在其出现减压情况后,其超压的楼层其消火栓的动压通常能够充分满足相关标准所指定的水柱的要求,但若同时对多支水枪进行使用进行灭火处理期间,那么相应楼层就非常容易导致动压出现整体偏低的情况。

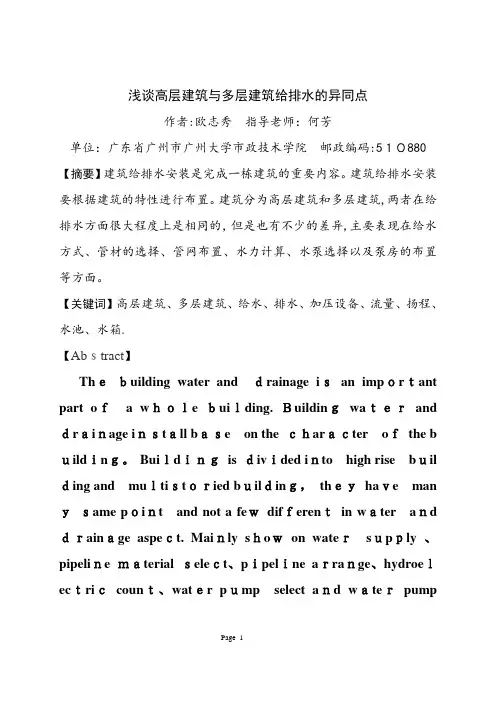

浅谈高层建筑与多层建筑给排水的异同点作者:欧志秀指导老师:何芳单位:广东省广州市广州大学市政技术学院邮政编码:510880【摘要】建筑给排水安装是完成一栋建筑的重要内容。
建筑给排水安装要根据建筑的特性进行布置。
建筑分为高层建筑和多层建筑,两者在给排水方面很大程度上是相同的,但是也有不少的差异,主要表现在给水方式、管材的选择、管网布置、水力计算、水泵选择以及泵房的布置等方面。
【关键词】高层建筑、多层建筑、给水、排水、加压设备、流量、扬程、水池、水箱.【Abstract】Thebuilding water anddrainage isan important part of a whole building. Buildingwaterand drainage install base on the character ofthe b uilding。
Buildingis divided into high rise buil ding and multistoried building,theyhave man ysame point and not a fewdifferentin water and drainage aspect. Mainly showon watersupply 、pipeline material select、pipeline arrange、hydroelectriccount、water pump select and waterpumparrange aspectand so on.【Key word】high rise building,multistoriedbuilding,watersupply,water drainage,force equipment,rate of flow altitude elevation,pool,water box。
目录第1章引言………………………………………………………3第2章高层建筑给排水和多层建筑给排水之间的相同点和不同点32.1生活给水系统 (3)2。
如何选择高层建筑消防给水系统给水方式高层建筑消防给水系统的给水方式选择是建筑消防设计的重要环节之一,直接关系到消防给水系统的性能和效果。
下面将从建筑消防给水系统的特点、给水方式的选择原则以及具体的给水方式进行详细介绍。
一、高层建筑消防给水系统的特点高层建筑消防给水系统具有以下几个特点:1.水压要求高:高层建筑消防给水系统的消防水压要求较高,一般为0.6-0.8MPa。
因此,在选择给水方式时,要保证能够满足这一要求。
2.消防喷淋系统数量较多:高层建筑消防给水系统的喷淋系统数量较多,每层楼通常设有多个喷淋头。
因此,在给水方式选择时,要考虑给水管道的数量和容量。
3.给水系统的可靠性要求高:高层建筑消防给水系统的可靠性要求较高,一旦发生火灾,需要能够及时供水,保证喷淋系统的正常运行。
二、高层建筑消防给水系统给水方式的选择原则在选择高层建筑消防给水系统的给水方式时,需要遵循以下几个原则:1.安全性原则:选择能够确保消防给水系统运行安全的给水方式,并满足消防水压要求。
2.经济性原则:选择经济合理的给水方式,既要考虑系统建设和维护的成本,又要满足消防要求。
3.可靠性原则:选择能够确保给水系统可靠运行的给水方式,确保消防水源的供水能力和供水稳定性。
三、高层建筑消防给水系统常见的给水方式1.自动增压供水系统:通过设置自动增压泵站来提供消防水源,与城市自来水系统相连。
该方式结构简单,可以满足消防水压要求,且供水可靠。
但是,投资和维护成本较高。
2.高层消防水箱供水系统:通过建设高层消防水箱,在楼顶或地下室设置消防泵房,将自来水供应增加到消防水箱,在发生火灾时泵房启动,将水箱内水源供给消防给水系统。
该方式的优点是供水可靠,且不受城市自来水系统的影响。
但是,需要增加消防水箱的投资,且泵房的自动化控制要求高。
3.活跃供水系统:通过设置消防水泵,将自来水喷射进入建筑消防给水系统,通过自来水的压力和流量来提供消防水源。
该方式的优点是操作简单、运行可靠,但是需要满足自来水的压力和流量要求。
高层建筑消防给水系统给水方式的选择
高层建筑的消防给水系统是指在建筑物内部设置的一套专供消防用水的系统,其主要
功能是在发生火灾时迅速供应足够的水量和水压,满足消防救灾需求。
在选择高层建筑消
防给水系统的给水方式时,需要考虑建筑的高度、系统的可靠性、经济性等因素,下面将
对常见的给水方式进行介绍。
一、直接泵送给水方式
直接泵送给水方式是将水源直接通过泵送到高层建筑的消防水箱中,再通过消防水箱
的重力作用向楼层送水。
这种给水方式的主要特点是结构简单,投资低,但其供水高度有限,一般适用于建筑高度不超过100米的低层建筑。
三、公用两干源两泵送给水方式
公用两干源两泵送给水方式是将给水系统分为两个独立的供水系统,每个系统都有一
套干水源和泵站。
当一套系统发生故障时,另一套系统可以继续供水,提高了系统的可靠性。
由于两个泵送系统可以分担供水负荷,可以减小每个泵送系统的规模,降低投资成本。
这种给水方式适用于建筑高度在150米以上的高层建筑,为了保证系统的可靠性,需要保
证两套系统分别连接两个独立的供水管道。

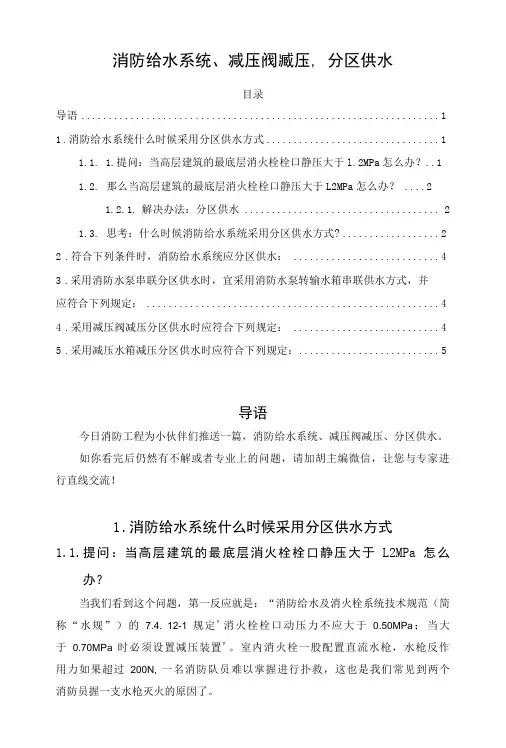

消防给水系统、减压阀臧压, 分区供水目录导语 (1)1.消防给水系统什么时候采用分区供水方式 (1)1.1.1.提问:当高层建筑的最底层消火栓栓口静压大于l.2MPa怎么办?..11.2.那么当高层建筑的最底层消火栓栓口静压大于L2MPa怎么办? (2)1.2.1.解决办法:分区供水 (2)1.3.思考:什么时候消防给水系统采用分区供水方式? (2)2.符合下列条件时,消防给水系统应分区供水: (4)3.采用消防水泵串联分区供水时,宜采用消防水泵转输水箱串联供水方式,并应符合下列规定: (4)4.采用减压阀减压分区供水时应符合下列规定: (4)5.采用减压水箱减压分区供水时应符合下列规定: (5)导语今日消防工程为小伙伴们推送一篇,消防给水系统、减压阀减压、分区供水。
如你看完后仍然有不解或者专业上的问题,请加胡主编微信,让您与专家进行直线交流!1.消防给水系统什么时候采用分区供水方式1.1.提问:当高层建筑的最底层消火栓栓口静压大于L2MPa怎么办?当我们看到这个问题,第一反应就是:“消防给水及消火栓系统技术规范(简称“水规”)的7.4. 12-1规定'消火栓栓口动压力不应大于0.50MPa;当大于0.70MPa时必须设置减压装置'。
室内消火栓一股配置直流水枪,水枪反作用力如果超过200N, 一名消防队员难以掌握进行扑救,这也是我们常见到两个消防员握一支水枪灭火的原因了。
DN65消火栓口水压如大于0.50MPa,水枪反作用力将超过220N,故本款提出消火栓口动压不应大于0.50MPa,如果栓口压力大于0.70MPa,水枪反作用力将大于350N,两名消防队员也难以掌握进行灭火。
因此,消火栓栓口水压若大于0.70MPa必须采取减压措施,既然设置减压装置实现减压无非就三种途径:1、给系统管网设置减压阀;2、采用减压稳压消火栓;3、消火栓出水口设置减压孔板。
”但是你忽略了他是高层建筑。
我们都知道对于消火栓系统,规范对最不利点消火栓静水压力是有要求的。
浅析高层建筑消防给水系统超压与减压摘要:现代城市化发展进程中,高层建筑物日渐增多,此类建筑由于具有较大火灾危害,所以必须设置安全稳定的消防给水系统。
可从大部分高层建筑实际情况看,存在消防给水系统超压现象,导致大量水资源被浪费,甚至直接影响了消防给水系统安全性、可靠性,不利于高层建筑使用。
为此,本文通过分析高层建筑消防给水系统超压、减压产生,而后分析了超压原因、减压措施,并提出了高层建筑消防给水系统超压问题防治对策,仅供参考。
关键词:高层建筑;消防给水系统;超压;减压;防治措施引言:为更好满足城市化建设需求,提高有限土地利用率,使得现代城市各类建筑物楼层高度明显增加,建筑物样式也在不断变换。
而大多数高层建筑功能非常复杂,这在很大程度上提高了消防难度,应当予以消防给水系统高度重视,确保消防设施合理安装,使其可以正常使用到建筑物中,保证消防给水系统可以发挥作用,满足火灾等紧急情况使用需求。
而深入了解大量建筑工程实践情况可知,多数高层建筑消防给水系统存在超压情况,导致水资源严重浪费,影响高层建筑消防给水系统安全可靠性,为此,相关部门必须提高重视,积极采取有效措施,合理应对超压和减压问题,为高层建筑使用者提供安全保障,促使建筑各项功能得以有效发挥。
一、超压、减压的产生(一)超压分析消火栓给水系统可知,当水泵处于额定工作状态时,可以保证消防栓口出水压力,使得水泵扬程达到一定数值。
但若是建筑物高度达到一定时,则给水系统底层消火栓会出现超压情况,导致消防给水系统内水压大于其工作压力限值,进而造成管道、配件、器材、附件、设备发生损坏,最终直接影响到消防给水系统正常工作,如果火灾情况严重,会影响救火工作正常开展,引发重大损失。
(二)减压消防给水系统中的水泵流量设定主要依据为《高层民用建筑设计防火规范》水量表相关规定,而水柱扬程确定,主要根据是消火栓栓口充满水柱、建筑高度。
如果建筑物过高,则底层消火栓发生超压情况,并且复核消火栓栓口出水压力过程中,一般会按照启动一支消火栓、两支消火栓出水量情况,对减压阀、减压孔板进行设置。
超高层民用建筑消防给水方式分析
摘要:对于高度超过100 m的超高层,介绍三种常见的消防给水方式:串联加压给水、一次加压减压(减压阀)给水、高位水箱重力给水方式。
一,一次加压减压(减压阀)给水方式——不设避难层的超高层住宅或建筑高度在150m 左右的其他建筑。
A,地下室设置消防水池和消防主泵。
消防主泵的供水压力满足整栋建筑供水要求。
消防给水分为几个区,每个区有给水主管设不同见压制的减压阀供水。
B,屋顶设置消防水箱和稳压泵,提供火灾初期消防用水。
C,在消防车供水压力范围内的消防分区,分别设置消防水泵接合器。
特点:系统较安全,竞技性较高。
二,串联加压给水方式——设置中间设备层的超高层建筑。
推荐
A,地下室设置消防水池和转输泵
B,中间设备层设置转输水箱和消防主泵。
C,屋顶设置消防水箱和稳压泵。
消防水池储存一次火灾的消防用水量;转输水箱储存15~30分钟消防用水量,且有效容积不宜小于60m³;整栋建筑分重力供水区(低区)和加压供水区(高区);低区由转输水箱重力供水,高曲友中间设备层消防主泵加压供水;屋顶消防水箱提供高区火灾初期消防用水。
特点:系统经济性最高,安全可靠性相对较差。
三,高位水箱重力给水方式——建筑高度超过250m的超限高层建筑。
A,屋顶设置大型消防水池和消防泵房。
屋顶消防水池储存一次火灾消防水量,通常在500m³以上。
除最高基层采用消防泵加压供水外,其他楼层均采用屋顶水箱重力供水。
特点:安全可靠性最高,经济性较差。
(建筑高度小于200m的建筑不宜广泛采用)。
浅析高层建筑消防给水系统形式摘要:高层建筑物的火灾特点,决定了建筑物内必须设置消防给水设施以救火、灭火为主,消防给水系统是高层建筑消防灭火系统中的重要织成部分,阐述了高层建筑消防给水的几种形式。
关键词:高层建筑消防给水系统1、消防给水系统的分类1.1 按系统的构成和功能分类按系统的构成和功能可分为室内消火栓给水系统、室外消火栓给水系统和自动喷水灭火系统。
(1)窒外消火栓给水系统基本设施为室外消火栓、室外消防水池和室外消防供水管网灭火时,消防车从室外消火栓或室外消防水池吸水加压,从室外进行灭火,或者想室内消防给水系统加压供水。
(2)室内消火栓给水系统该系统由室内消火栓、消防卷盘、高位消防水箱、增压稳压设施、消防水泵、室内消防水池、消防供水网等组成。
灭火时,采用室内消火栓、消防卷盘进行灭火。
(3)自动喷水灭火给水系统自动喷水灭火系统的给水系统是指自动喷水灭火系统中报警阀前的管网和给水设施,主要包括消防水源、消防泵、消防转输泵和消防稳压泵、消防水箱、消防稳压设施水泵结合器等。
1.2 按消防给水压力分类按消防给水压力可分为高压、临时高压和低压消防给水系统。
(1)高压消防给水系统是指管网内经常保持灭火时所需的压力和流量,灭火时,不需要启动消防水泵加压而直接使用灭火设备的灭火系统。
(2)临时高压消防给水系统是指管网内最不利点周围平时水压和水量不满足灭火的需要,在水泵站内设有消防水泵,灭火时,需启动消防水泵,使管网内的压力和流量达到灭火时的要求的灭火系统,目前广泛采用的一种消防给水系统也属于临时高压消防给水系统,即管网有稳压泵和气压给水设备等增压设施经常保持足够的压力。
在水泵站内设有消防水泵,灭火时,需启动消防水泵,使管网内的压力和流量达到灭火时的要求。
1.3 消防给水系统按服务范围分类(1)独立高压(或临时高压)消防给水系统即每幢高层建筑均设置独立的消防给水系统,这种系统安全度高,但管理分散,投资大。
到目前为止所建成的高层建筑的消防系统人多数采用这种系统。
高层建筑消防给水系统存在的问题及其优化设计摘要:消防给水方式的选择是高层建筑消防系统设计中一个非常重要的环节。
笔者在工作实践中接触这类工程较多,现就消防给水系统优化设计中的几个问题进行分析,为提高大型建筑消防给水系统的安全性和稳定性提供保证。
关键词:高层建筑;消防给水;存在问题;优化设计1高层建筑消防给水系统设计及分析1.1室内消火栓给水系统不分区的室内消火栓给水系统在遇到火灾险情,直接依靠从室外消防供水环网抽水或者使用消防水池或消防水箱中的消防贮水,通过水泵接合器向室内管网供水,进行灭火。
这种系统的特点是设计简单,水泵扬程较低,维护方便,如果消防水箱由于楼层高度不够而造成压力不足,需要设置增压泵。
但是如果采用消防水池蓄水,则严重影响建筑整体结构以及外观等,从而限制了使用消防水箱的消防系统的普及。
高度在50m以下的建筑一般可采用这种系统。
串联分区给水系统的给水管网通过串联式水泵分级供水,有专门的设备层供水泵放置,特殊情况还设置在避难层,高度在100m以上的建筑一般采用这种系统。
串联消防水泵分区又可分为转输串联分区给水系统和直接串联分区给水系统两种。
并联分区的室内消火栓给水系统各区有各自的专用消防水泵,集中布置,便于维护管理。
缺点是需要使用耐高压管材与管件,在消防车供水压力不够时,水泵接合器将失去作用。
这种系统一般适用于分区数较少的建筑。
1.2自动喷水灭火系统目前自动喷水灭火系统在世界上运用比较广泛。
遇到火灾险情,它能够自动启动系统装置,喷水灭火,与此同时启动火警报警。
不分区自动喷水灭火系统优点是能够保证火灾初期的用水,设备集中,管理方便。
气压水罐设在高位,则工作压力小,有效容积的利用率较高;气压水罐设在低位,则工作压力大,有效容积的利用率较低。
因此,高度在100m以下建筑可采用。
分区串联自动喷水灭火系统的对高、低区分别独立供水,高区水泵串联加压供水,当发生火灾时,先启动运输泵,然后启动喷淋,运行可靠。
高层建筑消防给水系统给水方式的选择随着城市的发展,高层建筑如雨后春笋般涌现,成为城市的新地标。
高层建筑所面临的消防安全隐患也随之增加,给水系统的设计和选择成为了关乎高层建筑消防安全的重要课题。
本文将就高层建筑消防给水系统的给水方式进行探讨,包括常见的水箱供水方式和直接给水方式,并对其优缺点进行分析,以期为高层建筑的消防给水系统选择方式提供一定的参考。
1. 水箱供水方式水箱供水方式是目前比较常见的高层建筑消防给水系统的给水方式。
其工作原理是将城市自来水通过水泵送入高层建筑内的水箱进行储存,当消防系统需要用水时,再通过消防水泵将水箱内的水送达到消防管网。
优点:(1)保障供水稳定:水箱供水方式能够通过存储一定量的水来保障消防系统的供水稳定性,即使在市政供水出现故障时,也能够保证消防系统正常运行。
(2)减轻市政压力:通过水箱供水方式,能够在低峰时段将自来水储存到水箱中,减轻了市政供水系统在高峰时段的压力。
缺点:(1)存在二次污染风险:水箱储存的水长期静置,容易产生二次污染并滋生细菌,影响供水水质的安全性。
(2)维护成本高:水箱供水方式需要定期清洗和消毒水箱,增加了维护成本和工作量。
(3)占用空间大:水箱供水需要占用一定的建筑空间,对于高层建筑来说,空间本身就是一种稀缺资源,因此使用水箱供水需要合理规划空间。
2. 直接给水方式直接给水方式是指将城市自来水直接送达到高层建筑的消防管网,不经过水箱储存。
这种方式通常需要借助增压泵等设备来保证水压和供水稳定性。
优点:(1)无二次污染风险:直接给水方式避免了水箱储存的二次污染问题,保证了供水水质的安全性。
(2)节约空间:直接给水方式不需要额外的水箱储存设备,节约了建筑的空间资源。
(3)提高供水稳定性:通过增压泵等设备的调节和控制,可以保证给水系统的供水稳定性和可靠性。
缺点:(1)受市政供水影响:直接给水方式没有备份水源,一旦市政供水出现故障或中断,将直接影响消防系统的正常运行。
试论高层建筑消防给水系统方式和可靠性问题摘要:本文分析高层建筑消防给水的形式、消防给水超压与泄压问题的分析和解决,以及提高消防给水系统可靠性问题。
关键词:消防给水方式;超压与泄压;系统可靠性;高层建筑高层建筑的消防安全可靠性,与消防水池的布置形式、消防设施的布局完善,以及消防系统技术参数的合理设置等因素有关。
在此,针对消防池的布置形式、防止泄漏和如何提高系统可靠性等方面进行简要分析。
一、消防给水形式1)设置高位消防水池。
该方式就是在屋顶设置大容量的消防水池(考虑灭火灾延续时间内所需要的水量),利用生活加压水泵将所水的一次提升至至消防水池内贮存。
遇到火灾发生时,即可直接依靠水池中的消防贮水进行灭火,具体可通过室内消火栓给水系统和自动喷水灭火系统完成。
这样,除了屋顶消防水池设置高度不够,需要在顶层设消防增压泵以满足建筑最高几层消防设施所需的压力外,一般不需要再设置消防专用水泵和相应的控制电器系统。
特别是对于50m以下,需要分区减压供水的高层建筑,其效果非常好,只需在分区的适当高度和部位设置小容量的调压水箱,就可完全满足消防使用水的要求了。
高位消防水池的特点:一是它不存在平时因维护管理不善、长时期不使用致使消防专用水泵在着火时无法启动等现象与弊端。
其消防的安全可靠性非常高,而控制又简单,使用又方便;二是对供电要求条件不高,无需双路电源或设置自备的柴油发电机组供电。
这样,从而就简化了消防给水系统,并有利于设计、施工和管理。
三是消防水池的容积较大,而对建筑外观和结构计算和抗震投资等影响较大,不易被人们所接受,所以就限制它的应用范围。
2)气压罐式消防供水。
其供水方式与其他供水方式有所不同,关键就是不需要另设置高位水箱,消防管网也始终处于长高压状态,消防的安全可靠性也较高。
但是,对供电的要求比较严格,需要两路电源或柴油发电机供电系统来保障。
由于该供水方式以其独特的供水形式,不受高度的限制,加上安装灵活方便,操作又简单,并具有自动化程度高、消防出水快、技术上安全可靠等优点,所以被广大设计者和使用者所关注。
高层建筑消防给水设计探析摘要:本文就从高层建筑消防给水系统的形式选择、高层建筑消防用水池的设置以及顶部几层增压方式的比较等三个方面做详细的介绍。
关键词:高层建筑;消防给排水;设计;探析中图分类号:[tu208.3] 文献标识码:a 文章编号:高层建筑的消防系统设计直接关系到人民的生命财产和安全,所以在整个高层建筑的设计当中占有非常重要的位置。
高层建筑消防给水设计人员在设计的时候不仅仅要做到满足规范的要求,还要考虑在实际操作中是否有可行性。
要在保证安全的前提条件下尽量经济合理,节约投资成本,方便维修管理,这样才能使高层建筑消防给水系统达到最完美的状态。
居住建筑和人们的生活密切相关,随着人们生活水平的提高,人们对生活环境质量的要求也在逐渐提升,直接影响居住环境卫生的高层建筑消防给水设计成了人们关注的焦点。
1 高层建筑消防给水系统的形式1.1 按服务范围划分1.1.1 区域集中消防给水系统。
1.1.2 独立消防给水系统。
一般情况下,比较临近的高层建筑都有消防用水池,如果在设计的时候,几个高层建筑可以共用一个消防水池就能够在很大程度上节约社会资源,但是在实际应用中,物业部门和城建部门经常意见不能达成一致,致使共用方案无法推广应用。
1.2 按建筑高度划分1.2.1 不分区供水。
不分区供水主要适用于在消火栓口处静水的压力小于1.0 mpa 的时候。
当建筑的高度在 80m 之内时,一般的地下只有 1 层,这种情况消火栓给水系统可以设计为一个分区,消防水泵的扬程设计在 50~100 m 之间。
同时在室外设置消防水泵接合器,一旦出现火灾,则以自救为主,外救为辅。
1.2.2 分区供水。
①建筑高度在70 m到130 m之间有以下两种形式:a减压给水方式减压给水方式也就是设立屋面水箱及1组消防水泵,建筑高区通过减压阀向低区供水,这种方式水泵机组较少,系统简单,不需要较大的占地面积,节约成本。
缺点是电耗比较大,不过在实际使用中,消防水泵是不常运转的,所以还是比较节约的。
10 层及10层以上的住宅建筑和建筑高度为24m以上的其它民用和工业建筑的消防给水系统,称为高层建筑室内消防给水系统,高层建筑消防原则上应立足于自救,因此,设计安装一个方便、经济、可靠的高层建筑室内消防给水系统就显得尤为重要了。
本文针对减压箱、减压阀两种室内消防给水系统进行分析比较。
一、减压水箱消防给水系统
图一是减压水箱消防给水系统示意图。
图中9是减压水箱,作为低位区消防供水。
减压水箱安装高度应以满足低位区最不利消火栓口所需水压,规范GBJ-16-87规定高层建筑消火栓的栓口直径应为65mm,配备的水龙带长度不应超过25m,水枪喷嘴口径不应小于19mm,充实水柱不应小于13m。
消防水龙带按20m长度配备,那么,水枪达到充实水柱13m 时所需的水压为20.5m,水龙带造成的水头损失为2.8m,则消火栓所需水压则为两者之和即23.3m。
高层建筑层高一般为3m左右。
那么减压水箱应安置在7-8 层位置,才能满足低位层区消火栓所需水压。
同时,减压水箱安置高还应满足低位层生活给水系统最不利点的最小静水压7 -10mH2O 的要求。
减压水箱进水管上安置带手动闸阀、浮球阀各1 件。
手动闸阀作为浮球阀检修、备用阀,一般情况下,常开。
在地下设备层内安装2台消防泵,其运行方式为一备一用,减压水箱消防给水方式在火灾初期10min,高位区由屋顶水箱给水,低位区由减压水箱供给,其水源来自屋顶水箱。
10min 后由设置在地下设备层的消防泵供水,低位区用水经减压水箱减压后供给。
减压水箱消防给水系统,省去了低位水箱储存的12m3 消防贮水量。
减压水箱仅起减压作用,容积一般为5-10m3 左右。
较好地解决了消防给水分区的供水问题。
二、减压阀给水系统
减压阀消防给水系统如图二所示。
此消防给水系统以减压阀代替减压水箱。
图二所示中减压阀安装在分区层中的输水干管上,也可按照需要安装在地下设备层,也可安装在其它位置。
按照GBJ16-87 规范规定,高层建筑消防给水主管不小于两根且与环状管网连接,要求每根主管给水量均能满足全部消防用水量。
据此,减压阀应选用、安装两个且并联工作,而且每一个减压阀均能输送全部消防需水量。
安装减压阀时,要考虑便于检修、维修及防止水中杂质对消防器材及减压阀的堵塞,增加检修阀门及过滤器。
减压阀的安装方法见图三所示。
减压阀目前有可调式减压阀、比例式减压阀等多种型式。
减压阀是减压式消防给水系统中的关键设备,因此,设计安装中通常选用比例式减压阀。
其工作原理是利用阀内浮动活塞两端不同截面积造成的压力差改变了阀后压力,它既可减动压,也可减静压。
具有启闭平稳、无噪音、流量大等优点。
可实现分区分压供水。
减压阀消防给水系统同样设计安装两台消防给水泵,其运行方式为一用一备。
安装在高层建筑地下设备层内。
三、减压水箱、减压阀消防给水系统比较
减压水箱、减压阀消防给水系统各自优缺点归纳如表一所示。
四、结束语
减压水箱和减压阀消防给水系统均是比较可靠、简便的消防给水系统。
相对来说,减压阀消防给水系统的管网简单,消防泵房面积小,一次性投资省,安装灵活性大,操作维护简便,建筑面积利用率高等优点。
因而,安置减压阀消防给水系统是高层建筑室内消防给水系统的最佳选择。
当然,减压阀质量要有保证。
