高层建筑消防给水系统1. 简介高层建筑消防给水系统是指为了满足高层建筑消防灭火需求而设计的水源供应系统。

在高层建筑中，由于楼层较多、高度较高以及人员密集等特点，消防安全问题更为关键和复杂，因此需要专门的消防给水系统来保障安全。

2. 水源供应方式高层建筑消防给水系统的水源供应方式主要有以下几种：•直接引用自来水供水：通过直接引用城市自来水管网的水源供应给建筑消防系统使用。

这种方式的优点是供水稳定可靠，但在火灾发生时可能会受到城市自来水管网的压力不足等因素影响。

•建筑自有水源供水：通过在高层建筑内设置水箱或水泵等设备，将自来水存储在建筑内部，供消防系统使用。

这种方式的优点是可以提供稳定的供水压力，但需要考虑建筑内部水源的存储和管理等问题。

•水泵和水箱组合供水：通过在高层建筑内设置水泵和水箱等设备，结合直接引用自来水供水和建筑自有水源供水的方式，来满足高层建筑消防系统的需求。

这种方式的优点是既可以利用城市自来水网络的供水稳定性，又可以通过自有水源供水方式提供稳定的供水压力。

3. 给水系统组成高层建筑消防给水系统主要由以下几部分组成：•水泵房：负责将水源抽取和供应到消防系统中，通常设置在地下室或一楼。

水泵房需要配备水泵、水泵控制系统和紧急备用发电机等设备，以确保供水的稳定性和可靠性。

•水箱：用于储存自有水源，通常设置在高层建筑的顶部或高层楼层。

水箱需要具备一定的容量，可以根据消防系统的需求确定。

同时，水箱需要定期清洗和维护，以确保储存水源的清洁和卫生。

•消火栓系统：用于提供灭火作战用水，通常设置在每个楼层的楼梯间或走廊等位置。

消火栓系统包括消火栓、消防水枪、消防泡沫等设备，用于提供灭火水源。

•喷淋系统：用于提供消防自动喷水灭火，通常设置在每个楼层的公共区域和关键部位。

喷淋系统利用喷头等设备，可以在发生火灾时迅速对火源进行喷水灭火。

•室内消火栓系统：用于提供建筑内部的灭火用水，通常设置在高层建筑的公共区域和楼梯间等位置。

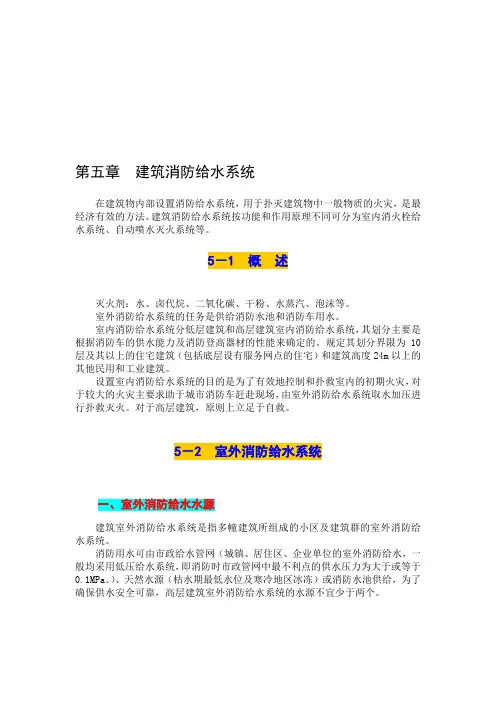

第五章建筑消防给水系统在建筑物内部设置消防给水系统，用于扑灭建筑物中一般物质的火灾，是最经济有效的方法。

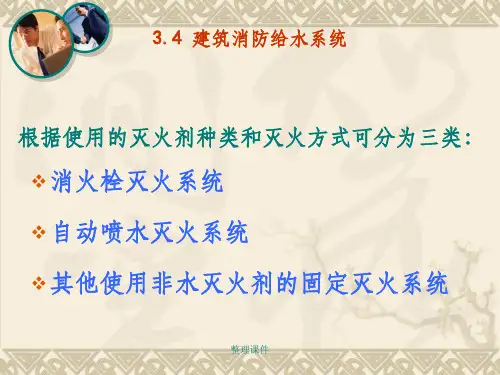

建筑消防给水系统按功能和作用原理不同可分为室内消火栓给水系统、自动喷水灭火系统等。

5－1 概述灭火剂：水、卤代烷、二氧化碳、干粉、水蒸汽、泡沫等。

室外消防给水系统的任务是供给消防水池和消防车用水。

室内消防给水系统分低层建筑和高层建筑室内消防给水系统，其划分主要是根据消防车的供水能力及消防登高器材的性能来确定的。

规定其划分界限为10层及其以上的住宅建筑（包括底层设有服务网点的住宅）和建筑高度24m以上的其他民用和工业建筑。

设置室内消防给水系统的目的是为了有效地控制和扑救室内的初期火灾，对于较大的火灾主要求助于城市消防车赶赴现场，由室外消防给水系统取水加压进行扑救灭火。

对于高层建筑，原则上立足于自救。

5－2 室外消防给水系统一、室外消防给水水源建筑室外消防给水系统是指多幢建筑所组成的小区及建筑群的室外消防给水系统。

消防用水可由市政给水管网（城镇、居住区、企业单位的室外消防给水，一般均采用低压给水系统，即消防时市政管网中最不利点的供水压力为大于或等于0.1MPa。

）、天然水源（枯水期最低水位及寒冷地区冰冻）或消防水池供给，为了确保供水安全可靠，高层建筑室外消防给水系统的水源不宜少于两个。

二、室外消防水压高压消防给水系统要求管网内经常保持足够的压力，火场上不再使用消防车或水泵加压，在保证用水总量达到最大时，在任何建筑物最高处，水枪的充实水柱仍不小于10m。

室外临时高压给水系统要求管道内平时水压不高，当接到火警时，开启高压消防水泵，使管道内的压力迅速达到高压给水管道系统的要求。

在室外低压消防给水系统中，管道内平时水压较低，保证最不利点消火栓的压力不小于0.1MPa即可，当发生火灾时，由消防车或移动式消防泵进行加压，提供水枪所需要的压力。

目前，我国市政给水管实行低压消防制。

通常多采用几幢建筑合用一座消防泵房或每幢建筑物设独立的消防泵房的临时高压给水系统。

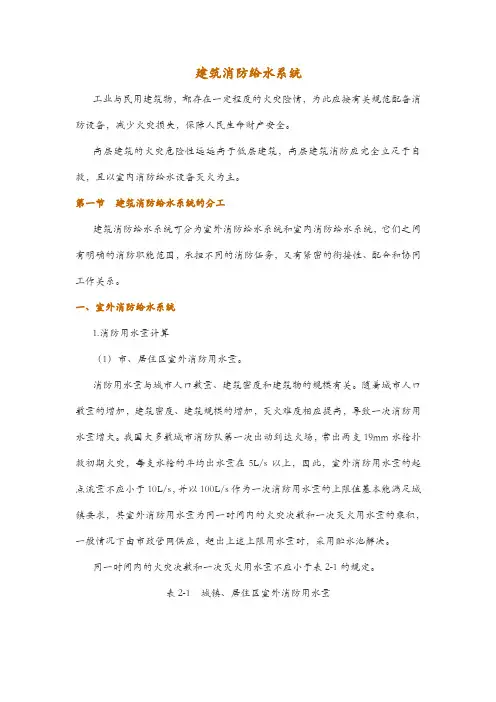

建筑消防给水系统工业与民用建筑物，都存在一定程度的火灾险情，为此应按有关规范配备消防设备，减少火灾损失，保障人民生命财产安全。

高层建筑的火灾危险性远远高于低层建筑，高层建筑消防应完全立足于自救，且以室内消防给水设备灭火为主。

第一节建筑消防给水系统的分工建筑消防给水系统可分为室外消防给水系统和室内消防给水系统，它们之间有明确的消防职能范围，承担不同的消防任务，又有紧密的衔接性、配合和协同工作关系。

一、室外消防给水系统1.消防用水量计算（1）市、居住区室外消防用水量。

消防用水量与城市人口数量、建筑密度和建筑物的规模有关。

随着城市人口数量的增加，建筑密度、建筑规模的增加，灭火难度相应提高，导致一次消防用水量增大。

我国大多数城市消防队第一次出动到达火场，常出两支19mm水枪扑救初期火灾，每支水枪的平均出水量在5L/s以上，因此，室外消防用水量的起点流量不应小于10L/s，并以100L/s作为一次消防用水量的上限值基本能满足城镇要求，其室外消防用水量为同一时间内的火灾次数和一次灭火用水量的乘积，一般情况下由市政管网供应，超出上述上限用水量时，采用贮水池解决。

同一时间内的火灾次数和一次灭火用水量不应小于表2-1的规定。

表2-1 城镇、居住区室外消防用水量（2）工厂、仓库和民用建筑的室外消防用水量。

工厂、仓库和民用建筑的室外消防用水量应按同一时间火灾次数和一次灭火用水量确定，见表2-2和表2-3。

表2-2 建筑物的室外消火栓一次灭火用水量L/s表2-3 同一时间的火灾次数表①工厂、仓库和民用建筑在同一时间内的火灾次数不应小于表2-3的规定。

②建筑物的室外消火栓用水量，不应小于表2-2的规定。

③一个单位有泡沫设备、带架水枪、自动喷水灭火设备，以及其他消防用水设备时，其消防用水量，应为将上述设备所需的全部消防用水量加上表2-2规定的室外消火栓用水量的50%，但采用的水量不应小于表2-2的规定。

2.室外消防管道室外消防给水管道可采用高压管道、临时高压管道和低压管道。

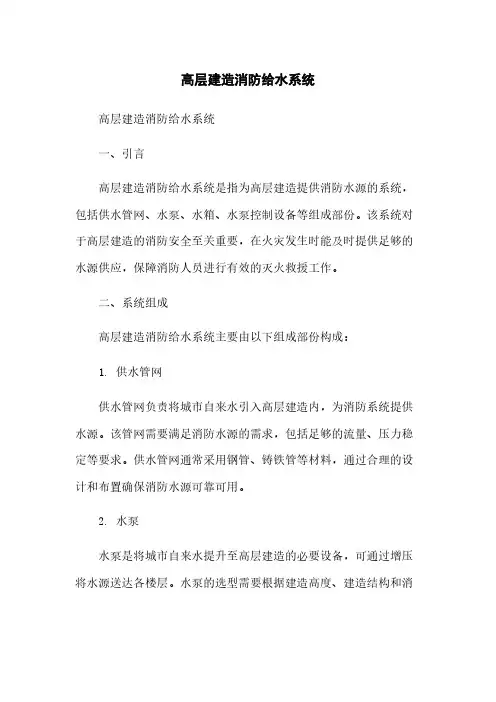

高层建造消防给水系统高层建造消防给水系统一、引言高层建造消防给水系统是指为高层建造提供消防水源的系统，包括供水管网、水泵、水箱、水泵控制设备等组成部份。

该系统对于高层建造的消防安全至关重要，在火灾发生时能及时提供足够的水源供应，保障消防人员进行有效的灭火救援工作。

二、系统组成高层建造消防给水系统主要由以下组成部份构成：1. 供水管网供水管网负责将城市自来水引入高层建造内，为消防系统提供水源。

该管网需要满足消防水源的需求，包括足够的流量、压力稳定等要求。

供水管网通常采用钢管、铸铁管等材料，通过合理的设计和布置确保消防水源可靠可用。

2. 水泵水泵是将城市自来水提升至高层建造的必要设备，可通过增压将水源送达各楼层。

水泵的选型需要根据建造高度、建造结构和消防水源需求等因素进行合理选择，并安装在消防泵房或者其他合适的位置。

3. 水箱水箱是高层建造消防给水系统的水源储备设备。

其主要功能是在消防泵房关闭或者供水中断时，提供一定的水源供应。

水箱应具备足够的容量，并且设置在易于操作和维护的位置，保证水源的持续供应。

4. 水泵控制设备水泵控制设备是用于控制水泵启停、水箱水位监测和控制等功能的设备。

通过合理的控制，保证系统稳定运行，并能在消防事件发生时及时启动消防水源。

三、系统细化设计针对高层建造消防给水系统的设计，需要对以下内容进行细化：1. 消防水源需求分析根据高层建造的用途、层数及消防规范要求，确定消防水源的需求，包括消防水流量、压力、持续供水时间等参数。

2. 管网设计与布置根据消防水源需求，设计合理的管网布置方案，包括管道直径、连接方式、布置路线等。

需考虑消防水源的输送距离、高度差、阻力损失等因素。

3. 水泵选型与配置根据供水高度、消防水源需求和管网设计参数，选择合适的水泵型号，并合理配置多台水泵，以保证系统的可靠性和稳定性。

4. 水箱容量计算根据消防水源需求和供水中断情况下的持续供水时间，计算水箱的容量，并选择适当的水箱类型和位置。
