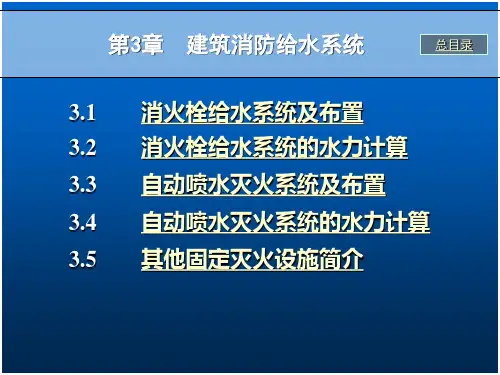

第3章高层建筑消防给水系统

高层建筑消防给水系统1. 简介高层建筑消防给水系统是指为了满足高层建筑消防灭火需求而设计的水源供应系统。

在高层建筑中，由于楼层较多、高度较高以及人员密集等特点，消防安全问题更为关键和复杂，因此需要专门的消防给水系统来保障安全。

2. 水源供应方式高层建筑消防给水系统的水源供应方式主要有以下几种：•直接引用自来水供水：通过直接引用城市自来水管网的水源供应给建筑消防系统使用。

这种方式的优点是供水稳定可靠，但在火灾发生时可能会受到城市自来水管网的压力不足等因素影响。

•建筑自有水源供水：通过在高层建筑内设置水箱或水泵等设备，将自来水存储在建筑内部，供消防系统使用。

这种方式的优点是可以提供稳定的供水压力，但需要考虑建筑内部水源的存储和管理等问题。

•水泵和水箱组合供水：通过在高层建筑内设置水泵和水箱等设备，结合直接引用自来水供水和建筑自有水源供水的方式，来满足高层建筑消防系统的需求。

这种方式的优点是既可以利用城市自来水网络的供水稳定性，又可以通过自有水源供水方式提供稳定的供水压力。

3. 给水系统组成高层建筑消防给水系统主要由以下几部分组成：•水泵房：负责将水源抽取和供应到消防系统中，通常设置在地下室或一楼。

水泵房需要配备水泵、水泵控制系统和紧急备用发电机等设备，以确保供水的稳定性和可靠性。

•水箱：用于储存自有水源，通常设置在高层建筑的顶部或高层楼层。

水箱需要具备一定的容量，可以根据消防系统的需求确定。

同时，水箱需要定期清洗和维护，以确保储存水源的清洁和卫生。

•消火栓系统：用于提供灭火作战用水，通常设置在每个楼层的楼梯间或走廊等位置。

消火栓系统包括消火栓、消防水枪、消防泡沫等设备，用于提供灭火水源。

•喷淋系统：用于提供消防自动喷水灭火，通常设置在每个楼层的公共区域和关键部位。

喷淋系统利用喷头等设备，可以在发生火灾时迅速对火源进行喷水灭火。

•室内消火栓系统：用于提供建筑内部的灭火用水，通常设置在高层建筑的公共区域和楼梯间等位置。

高层建筑消防给水系统给水方式的选择
高层建筑的消防给水系统是指在建筑物内部设置的一套专供消防用水的系统，其主要
功能是在发生火灾时迅速供应足够的水量和水压，满足消防救灾需求。

在选择高层建筑消
防给水系统的给水方式时，需要考虑建筑的高度、系统的可靠性、经济性等因素，下面将
对常见的给水方式进行介绍。

一、直接泵送给水方式
直接泵送给水方式是将水源直接通过泵送到高层建筑的消防水箱中，再通过消防水箱
的重力作用向楼层送水。

这种给水方式的主要特点是结构简单，投资低，但其供水高度有限，一般适用于建筑高度不超过100米的低层建筑。

三、公用两干源两泵送给水方式
公用两干源两泵送给水方式是将给水系统分为两个独立的供水系统，每个系统都有一
套干水源和泵站。

当一套系统发生故障时，另一套系统可以继续供水，提高了系统的可靠性。

由于两个泵送系统可以分担供水负荷，可以减小每个泵送系统的规模，降低投资成本。

这种给水方式适用于建筑高度在150米以上的高层建筑，为了保证系统的可靠性，需要保
证两套系统分别连接两个独立的供水管道。

高层建筑消防给水系统高层建筑消防给水系统一、引言高层建筑消防给水系统是指为高层建筑提供消防水源的系统，包括供水管网、水泵、水箱、水泵控制设备等组成部分。

该系统对于高层建筑的消防安全至关重要，在火灾发生时能及时提供足够的水源供应，保障消防人员进行有效的灭火救援工作。

二、系统组成高层建筑消防给水系统主要由以下组成部分构成：1. 供水管网供水管网负责将城市自来水引入高层建筑内，为消防系统提供水源。

该管网需要满足消防水源的需求，包括足够的流量、压力稳定等要求。

供水管网通常采用钢管、铸铁管等材料，通过合理的设计和布置确保消防水源可靠可用。

2. 水泵水泵是将城市自来水提升至高层建筑的必要设备，可通过增压将水源送达各楼层。

水泵的选型需要根据建筑高度、建筑结构和消防水源需求等因素进行合理选择，并安装在消防泵房或其他合适的位置。

3. 水箱水箱是高层建筑消防给水系统的水源储备设备。

其主要功能是在消防泵房关闭或供水中断时，提供一定的水源供应。

水箱应具备足够的容量，并且设置在易于操作和维护的位置，保证水源的持续供应。

4. 水泵控制设备水泵控制设备是用于控制水泵启停、水箱水位监测和控制等功能的设备。

通过合理的控制，保证系统稳定运行，并能在消防事件发生时及时启动消防水源。

三、系统细化设计针对高层建筑消防给水系统的设计，需要对以下内容进行细化：1. 消防水源需求分析根据高层建筑的用途、层数及消防规范要求，确定消防水源的需求，包括消防水流量、压力、持续供水时间等参数。

2. 管网设计与布置根据消防水源需求，设计合理的管网布置方案，包括管道直径、连接方式、布置路线等。

需考虑消防水源的输送距离、高度差、阻力损失等因素。

3. 水泵选型与配置根据供水高度、消防水源需求和管网设计参数，选择合适的水泵型号，并合理配置多台水泵，以保证系统的可靠性和稳定性。

4. 水箱容量计算根据消防水源需求和供水中断情况下的持续供水时间，计算水箱的容量，并选择适当的水箱类型和位置。

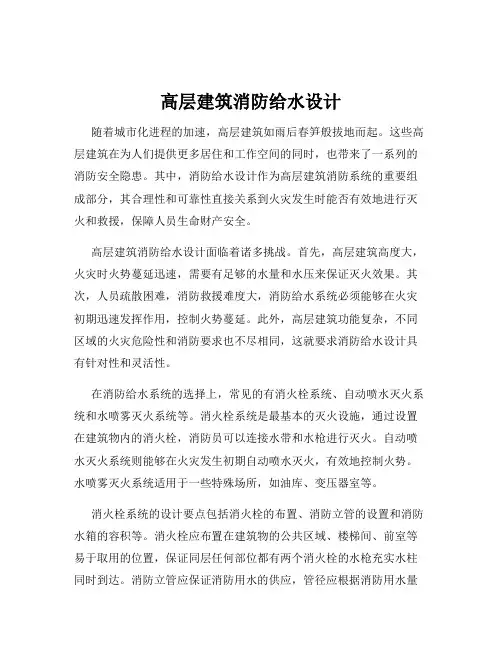

高层建筑消防给水设计随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。

这些高层建筑在为人们提供更多居住和工作空间的同时，也带来了一系列的消防安全隐患。

其中，消防给水设计作为高层建筑消防系统的重要组成部分，其合理性和可靠性直接关系到火灾发生时能否有效地进行灭火和救援，保障人员生命财产安全。

高层建筑消防给水设计面临着诸多挑战。

首先，高层建筑高度大，火灾时火势蔓延迅速，需要有足够的水量和水压来保证灭火效果。

其次，人员疏散困难，消防救援难度大，消防给水系统必须能够在火灾初期迅速发挥作用，控制火势蔓延。

此外，高层建筑功能复杂，不同区域的火灾危险性和消防要求也不尽相同，这就要求消防给水设计具有针对性和灵活性。

在消防给水系统的选择上，常见的有消火栓系统、自动喷水灭火系统和水喷雾灭火系统等。

消火栓系统是最基本的灭火设施，通过设置在建筑物内的消火栓，消防员可以连接水带和水枪进行灭火。

自动喷水灭火系统则能够在火灾发生初期自动喷水灭火，有效地控制火势。

水喷雾灭火系统适用于一些特殊场所，如油库、变压器室等。

消火栓系统的设计要点包括消火栓的布置、消防立管的设置和消防水箱的容积等。

消火栓应布置在建筑物的公共区域、楼梯间、前室等易于取用的位置，保证同层任何部位都有两个消火栓的水枪充实水柱同时到达。

消防立管应保证消防用水的供应，管径应根据消防用水量和水压要求进行计算确定。

消防水箱的容积应满足火灾初期消防用水量的要求，一般不应小于 18 立方米。

自动喷水灭火系统的设计需要考虑喷头的选型、布置和系统的工作压力等因素。

喷头应根据建筑物的使用性质、火灾危险等级和净空高度等进行选择，常见的有闭式喷头和开式喷头。

喷头的布置应遵循相关规范要求，保证保护面积内的喷水强度。

系统的工作压力应满足喷头正常喷水的要求，一般不应低于 010MPa。

水喷雾灭火系统的设计则要根据保护对象的特点确定喷雾强度和持续喷雾时间。

对于油库等易燃易爆场所，喷雾强度和持续喷雾时间要求较高，以确保灭火效果。

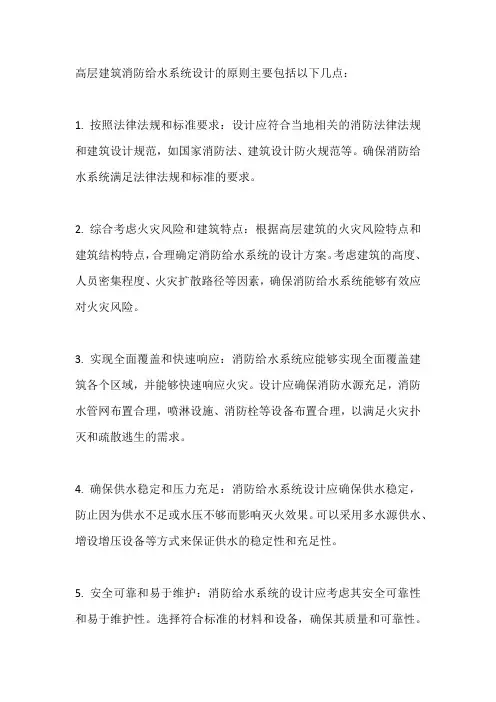

高层建筑消防给水系统设计的原则主要包括以下几点：
1. 按照法律法规和标准要求：设计应符合当地相关的消防法律法规和建筑设计规范，如国家消防法、建筑设计防火规范等。

确保消防给水系统满足法律法规和标准的要求。

2. 综合考虑火灾风险和建筑特点：根据高层建筑的火灾风险特点和建筑结构特点，合理确定消防给水系统的设计方案。

考虑建筑的高度、人员密集程度、火灾扩散路径等因素，确保消防给水系统能够有效应对火灾风险。

3. 实现全面覆盖和快速响应：消防给水系统应能够实现全面覆盖建筑各个区域，并能够快速响应火灾。

设计应确保消防水源充足，消防水管网布置合理，喷淋设施、消防栓等设备布置合理，以满足火灾扑灭和疏散逃生的需求。

4. 确保供水稳定和压力充足：消防给水系统设计应确保供水稳定，防止因为供水不足或水压不够而影响灭火效果。

可以采用多水源供水、增设增压设备等方式来保证供水的稳定性和充足性。

5. 安全可靠和易于维护：消防给水系统的设计应考虑其安全可靠性和易于维护性。

选择符合标准的材料和设备，确保其质量和可靠性。

同时，设计应合理布置消防设备，方便维护和检修。

6. 采用先进技术和智能化管理：消防给水系统的设计可采用先进的技术和智能化管理手段，如远程监控、自动报警、智能控制等。

通过技术手段提高系统的安全性和可靠性，并提高反应速度和灵活性。

综上所述，高层建筑消防给水系统设计需要按照法律法规和标准要求，综合考虑火灾风险和建筑特点，实现全面覆盖和快速响应，确保供水稳定和压力充足，同时注重安全可靠和易于维护，还可以采用先进技术和智能化管理手段来提高系统的性能和管理水平。

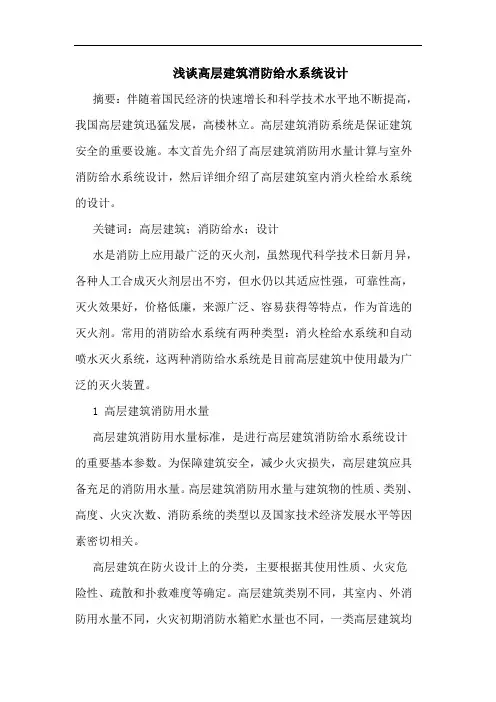

浅谈高层建筑消防给水系统设计摘要：伴随着国民经济的快速增长和科学技术水平地不断提高，我国高层建筑迅猛发展，高楼林立。

高层建筑消防系统是保证建筑安全的重要设施。

本文首先介绍了高层建筑消防用水量计算与室外消防给水系统设计，然后详细介绍了高层建筑室内消火栓给水系统的设计。

关键词：高层建筑；消防给水；设计水是消防上应用最广泛的灭火剂，虽然现代科学技术日新月异，各种人工合成灭火剂层出不穷，但水仍以其适应性强，可靠性高，灭火效果好，价格低廉，来源广泛、容易获得等特点，作为首选的灭火剂。

常用的消防给水系统有两种类型：消火栓给水系统和自动喷水灭火系统，这两种消防给水系统是目前高层建筑中使用最为广泛的灭火装置。

1 高层建筑消防用水量高层建筑消防用水量标准，是进行高层建筑消防给水系统设计的重要基本参数。

为保障建筑安全，减少火灾损失，高层建筑应具备充足的消防用水量。

高层建筑消防用水量与建筑物的性质、类别、高度、火灾次数、消防系统的类型以及国家技术经济发展水平等因素密切相关。

高层建筑在防火设计上的分类，主要根据其使用性质、火灾危险性、疏散和扑救难度等确定。

高层建筑类别不同，其室内、外消防用水量不同，火灾初期消防水箱贮水量也不同，一类高层建筑均大于二类高层建筑。

一类高层建筑(少数例外)要求设置自动喷水灭火装置，二类高层建筑，仅在部分部位设置自动喷水灭火装置。

高层建筑的消防用水量与该建筑同一时间内的火灾次数有关。

目前，高层建筑同—。

时间内的火灾次数尚缺乏统计资料，考虑到高层建筑的使用功能与城市居住区相近，通常参照城市居住区同一时间内的火灾次数确定。

对于高层建筑而言，一栋建筑内的人口数通常不超过25000人，所以独立的高层建筑，同一时间的火灾次数可按一次计。

高层建筑群若采用区域集中消防给水系统，人口数在25000人以下，同一时间内的火灾次数按一次计；人口数超过25000人，同一时间内火灾次数按二次计。

高层建筑必须设置室内、外消火栓给水系统，其消防用水总量应按室内、外消防用水量之和计算。

建筑消防给水系统工业与民用建筑物，都存在一定程度的火灾险情，为此应按有关规范配备消防设备，减少火灾损失，保障人民生命财产安全。

高层建筑的火灾危险性远远高于低层建筑，高层建筑消防应完全立足于自救，且以室内消防给水设备灭火为主。

第一节建筑消防给水系统的分工建筑消防给水系统可分为室外消防给水系统和室内消防给水系统，它们之间有明确的消防职能范围，承担不同的消防任务，又有紧密的衔接性、配合和协同工作关系。

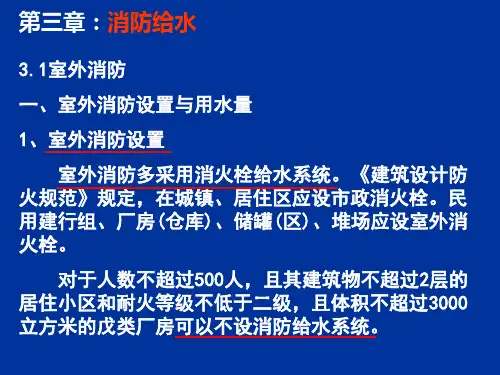

一、室外消防给水系统1.消防用水量计算（1）市、居住区室外消防用水量。

消防用水量与城市人口数量、建筑密度和建筑物的规模有关。

随着城市人口数量的增加，建筑密度、建筑规模的增加，灭火难度相应提高，导致一次消防用水量增大。

我国大多数城市消防队第一次出动到达火场，常出两支19mm水枪扑救初期火灾，每支水枪的平均出水量在5L/s以上，因此，室外消防用水量的起点流量不应小于10L/s，并以100L/s作为一次消防用水量的上限值基本能满足城镇要求，其室外消防用水量为同一时间内的火灾次数和一次灭火用水量的乘积，一般情况下由市政管网供应，超出上述上限用水量时，采用贮水池解决。

同一时间内的火灾次数和一次灭火用水量不应小于表2-1的规定。

表2-1 城镇、居住区室外消防用水量（2）工厂、仓库和民用建筑的室外消防用水量。

工厂、仓库和民用建筑的室外消防用水量应按同一时间火灾次数和一次灭火用水量确定，见表2-2和表2-3。

表2-2 建筑物的室外消火栓一次灭火用水量L/s表2-3 同一时间的火灾次数表①工厂、仓库和民用建筑在同一时间内的火灾次数不应小于表2-3的规定。

②建筑物的室外消火栓用水量，不应小于表2-2的规定。

③一个单位有泡沫设备、带架水枪、自动喷水灭火设备，以及其他消防用水设备时，其消防用水量，应为将上述设备所需的全部消防用水量加上表2-2规定的室外消火栓用水量的50%，但采用的水量不应小于表2-2的规定。

2.室外消防管道室外消防给水管道可采用高压管道、临时高压管道和低压管道。

第三节消防给水与自动灭火系统公安部规定高层建筑与低层建筑的高度差分界线为24m，超高层建筑与高层建筑的高度分界线为100m。

《建筑设计防火规范》（GB50016-2006）（以下简称《建规》）适用于9层及以下的住宅（包括设置商业网点的居住建筑）和建筑高度小于24m的公共建筑以及建筑高度大于24m的单层公共建筑；单层、多层和高层工业建筑。

在《建规》中，将建筑的防火等级分为四级。

《高层民用建筑设计防火规范》（GB-50045-95，2005年版）（以下简称《高规》）适用于超过24m 的公共建筑和两层以上的厂房，十层及十层以上的居住建筑(包括首层设置商业服务网点的住宅)。

在《高规》中，将高层建筑的耐火等级分为二级。

一、高层建筑与多层建筑消防给水系统的异同点低层及多层建筑，消防设施要求低，其防火立足是火灾发生后主要依靠消防部门的设备来扑救，且以消防栓为主要救火设备。

24～50m的高层建筑，一般的消防车都具有扑救能力，因此对其室内消防设施的要求比多层建筑稍高，要求具有一定的自救能力。

50一100m的高层建筑，大型的消防车对它尚具有一定的扑救能力，因此要求其室内消防设施自救能力大，以自救为主，自动喷水灭火系统要求较高。

100m以上的高层建筑，完全立足自救，且对自动喷水灭火系统有很高的要求，尽量使火灾扑救在初起阶段。

8层及8层以上的住宅建筑应设置室内消防给水设施。

高层与多层建筑消防给水系统的异同点是：(1)均设置消火栓给水系统，但多层建筑的流量、压力(体现在消火栓水枪射出的充实水柱的长短和水枪直径上)，室内消火栓数量较小，间距不应超过50m，少量的公共建筑要求设自动喷水灭火系统。

(2)24－50m的高层建筑，以消火栓系统为主要灭火手段，部分公共建筑要求自动喷水灭火系统，消防水量和压力较高，高层建筑消火栓间距最大为30m，裙房不应大于50m。

(3)50－100m的高层建筑，消火栓和自动喷水灭火系统并重，但自动喷水灭火系统不是全覆盖，消火栓水枪充实水柱在10～13m的范围内，消火栓系统间距最大30m。

高层建筑给水━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━２·１给水系统一给水系统分类高层修建的给水系统，按其用途大致可分为三类：生活给水系统；辅佐给水系统；消防给水系统。

1. 生活给水系统生活给水，普通指卫生间盥洗，冲洗卫生用具，沐浴，洗衣，厨房洗濯，烹调用水和浇洒路途、广场，清扫，冲洗汽车及绿化等用水。

生活用水的水质，应契合国度规则的饮用水水质规范。

生活用水按水温，水质的不同又分为：(1) 冷水系统普通将直接用城市自来水或其他自备水源作为生活用水的给水系统时，叫作冷水系统。

(2) 饮水系统当人们有喝生水的习气, 需求提高饮用水水质规范时, 在旅馆的卫生间，厨房或初级公寓，初级住宅的厨房，常需设置独自的〝饮用水〞管道系统。

其用水经过深度处置和再消毒后供应，以确保饮水卫生。

经深度处置的饮用水本钱较高，因此, 为了降低本钱和浪费用水，可采用分质供水的方法，而独立设〝饮用水〞系统。

饮用水系统又分为开水和冷饮水系统等。

(3) 热水系统在生活给水系统的用水户中，如卫生间，洗衣房和厨房等要求供应一定温度的热水，需求独自设置管道系统，即热水系统。

详见热水供应一章。

2. 辅佐给水系统高层修建的用水设备很多，有些设备的用水因自身的特点，要求独立的给水系统，并区别于生活给水系统和消防给水系统。

主要有以下几种：(1) 循环冷却水系统高层修建空调制冷设备的冷却水用量很大，为浪费用水，普通应采用冷却塔降低水温后循环运用。

(2) 硬化水系统洗衣房，锅炉房和热水系统用水，要求水的硬度较低。

当冷水水质不能满足要求时，需设置硬化水处置系统。

有时，某些生活用水、饮用水和设备用水也需求进行硬化处置。

(3) 游泳池循环水处置系统游泳池的池水，由于游泳者的污染，池水的蒸发，散热等，需求对池水停止过滤，消毒等处置，同时补充流失的热量，普通需设置独自的循环水处置系统。

(4) 水景给水系统除用水量很少，并且又有自然水源可以应用而采用直流水方式外，普通修建水景用水均采用循环供水方式。

高层建筑防火规范之消防给水系统范本1：一、引言消防给水系统是高层建筑防火安全的重要组成部分。

本文档旨在规范高层建筑消防给水系统的设计、安装和使用，提高高层建筑的防火安全水平。

二、术语和定义1. 消防给水系统：指供水、泵站、水箱、管道等组成的用于灭火的水系统。

2. 高层建筑：指建筑物高度超过三层或高度超过24米的建筑物。

三、设计要求1. 消防给水系统应符合国家相关标准和规范的要求。

2. 消防给水系统的管道布置应合理，保证消防水源的供应充足。

3. 消防给水系统的泵站应设在安全的地方，便于操作和维护。

4. 消防给水系统的水箱容量应满足高层建筑的消防需求。

5. 消防给水系统的管道应采用耐火材料或进行消防防护。

四、安装和验收1. 消防给水系统的安装应符合相关标准及规范的要求。

2. 安装完成后需进行验收，验收合格后方可投入使用。

3. 验收时需检查消防给水系统的各项设备、管道、阀门等是否符合要求。

五、操作和维护1. 消防给水系统的操作人员应熟悉系统的使用方法和操作流程，并具备相关的操作证书。

2. 每天需对消防给水系统进行巡检，确保设备正常运行。

3. 定期对消防给水系统进行维护保养，包括清洗水箱、检查泵站等。

六、附件1. 消防给水系统示意图2. 操作和维护手册七、法律名词及注释1. 国家相关标准和规范：指国家相关法律法规规定的与消防给水系统设计、安装、使用有关的标准和规范文件。

---范本2：一、简介消防给水系统是高层建筑防火安全的重要组成部分。

本文档旨在提供高层建筑消防给水系统的设计和使用指南，详细介绍各个方面的要求和注意事项。

二、系统设计2.1 系统布置2.1.1 消防给水系统的水源、水泵、水箱等设备的布置应符合相关标准和规范的要求。

2.1.2 消防给水系统的管道布置应合理、紧凑，确保消防水源能及时供应。

2.2 设备选型2.2.1 水泵的选型应根据高层建筑的需求，确保泵的扬程和流量满足消防要求。

2.2.2 水箱的容量应根据消防需求确定，确保水源的持续供应。
