下载文档原格式

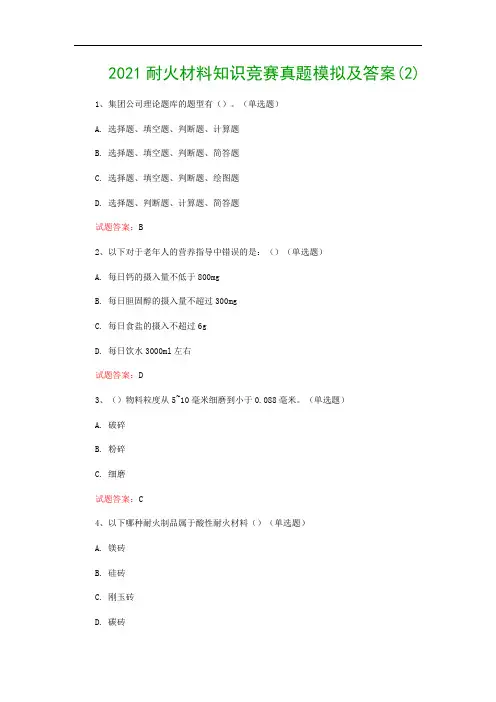

2021耐火材料知识竞赛真题模拟及答案(2)1、集团公司理论题库的题型有（）。
（单选题）A. 选择题、填空题、判断题、计算题B. 选择题、填空题、判断题、简答题C. 选择题、填空题、判断题、绘图题D. 选择题、判断题、计算题、简答题试题答案：B2、以下对于老年人的营养指导中错误的是：（）（单选题）A. 每日钙的摄入量不低于800mgB. 每日胆固醇的摄入量不超过300mgC. 每日食盐的摄入不超过6gD. 每日饮水3000ml左右试题答案：D3、（）物料粒度从5~10毫米细磨到小于0.088毫米。
（单选题）A. 破碎B. 粉碎C. 细磨试题答案：C4、以下哪种耐火制品属于酸性耐火材料（）（单选题）A. 镁砖B. 硅砖C. 刚玉砖D. 碳砖试题答案：B5、砖坯干燥时，首先要选择和控制适宜的（）以保证砖坯具有最大的安全干燥速度。
（单选题）A. 载热体温度和湿度B. 载热体温度C. 湿度试题答案：A6、现柳钢最大转炉转炉容积为（）（单选题）A. 35吨B. 100吨C. 120吨D. 150吨试题答案：D7、考评人员在实施技师、高级技师综合评审面试答辩时，必须由至少3名本职业（工种）的高级考评员组成面试答辩小组，成绩必须符合以下（）情况才视为合格。
（多选题）A. 当三分之二或以上高级考评员打分大于或等于60分B. 当三分之一或以上高级考评员打分大于或等于60分C. 平均分小于或等于60分时答辩成绩为合格D. 平均分大于或等于60分时答辩成绩为合格E. 以上说法都正确试题答案：A,D8、关于诚实与守信关系说法正确的是（）。
（单选题）A. 诚实是守信的思想基础B. 守信是诚实的思想基础C. 守信是诚实的内在内容D. 诚实是守信的外在表现试题答案：A9、泥料中颗粒组成的含义包括（）（单选题）A. 性能指标及经济指标B. 经济指标C. 颗粒的临界尺寸，各种大小颗粒的百分含量和颗粒的形状等试题答案：C10、（）的工作原理：当气动阀门控制的压缩空气由气孔进入，则另一个气孔排器，活塞向下运动。
一、填充题（每空2分，共36分）
1.预热器焊接锚固件材质：；焊条类型：；焊条型号：。
2.耐火材料施工常用硅酸钙板型号： mm、 mm。
3.硅酸钙板施工需要用到和；其中由和按照一定比例调配而成。
4.三级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
6.五级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
7.预热器砌筑常用耐火砖类型砖；各级旋风筒锥体经常需要使用种耐火砖。
二、判断题（每题3分，共24分）
⑴锚固件头部如果戴胶帽，可以不涂刷沥青漆。
（）
⑵锚固件焊接可以使用普通焊条。
（）
⑶陶瓷纤维毯可以使用保温棉代替。
（）
⑷浇注料施工不一定非得使用纯净水（自来水）（）
⑸硅酸钙板可以不刷防水剂（）
⑹浇注料加水越多，流动性越好，强度越高。
（）
⑺浇注料施工可以不支模，加快施工进度。
（）
⑻浇注料只要一凝固，就可以拆模。
（）
三、简答题（共4题，合计40分）
1. 锚固件头部为什么要戴橡胶帽？涂刷沥青漆有什么作用？
2. 硅酸钙板施工有什么要求？需要注意那些事项？
3. 预热器耐火材料施工常用到哪几种浇注料？有什么不同？
4. 简述浇注料施工流程。
一、填空题：1、为了使耐火浇注料锚固件焊接牢固，其焊接长度为25mm。
2、为了使耐火浇注料搅拌均匀，通常采用强制式搅拌机干搅3分钟，加水搅拌3—5 分钟，搅拌好的耐火浇注料在30 分钟内用完，振捣时间为30 秒。
3、浇注料区段不宜太大，最大400×600 mm。
4、所有镁质硅的膨胀率范围为 1.6—1.8% ，窑点火投料后砖衬往窑尾方向伸展。
5、耐火砖加工长度不得小于原砖的50% ，厚度不得小于原砖的80% 。
6、窑胴体与轮带的误差一般不超出180℃ 。
7、碱性耐火材料是指以MgO 和CaO 为主要成分的耐火材料。
8、镁铝尖晶石砖主要指标要求为：体积密度必须大于2.93g/cm3，常温耐压强度必须大于50Mpa ，显气孔率应该小于17.5% 。
9、椭圆度ω值应小于窑径的1/10 。
10、耐火砖尺寸公差要求，砖大小头厚度误差小于1mm ，角损处三条棱的角损长度之和不超过50mm ，耐火砖受压面平整度不大于0.5mm 。
二、问答题：1、窑内砌砖用插缝钢板要求？答：厚度一般在1—2mm，要求平整，不卷边，不扭曲，无毛刺；板宽小于砖宽约10mm；砌筑时钢板不得超出砖边，不得出现插空、搭桥现象；每条缝中只允许使用一块钢板。
2、窑内放线有哪些要求？答：窑纵向基准线要沿圆周长每1.5m放一条，每条线都要与窑的轴线平行。
环向基准线每10m放一条，施工控制线每1m放一条，环向线均应互相平行且垂直与窑的轴线。
3、窑用砖应具备什么条件？答：⑴耐高温，有高的耐火度；⑵抗热震，稳定性好；⑶抗渣性好及化学侵蚀能力强；⑷有较高的强度，以抗机械作用的侵害；⑸耐磨性能好；⑹外型规则，尺寸准确，便于镶砌；⑺具有易挂窑皮的性能。
4、窑内锁砖的控制要求有哪些？答：砖砌至合拢部位时，在最后5—6块砖的位置，选择合适尺寸的插缝砖和主砖进行搭配、锁紧。
相邻环插缝砖要错开1—2块，终端的加工砖圈要提前1—2环锁砖，一环锁砖的数量不得超过四块，锁砖只能用原装砖，不得用加工砖，锁砖不得连用，且要与窑筒体紧贴；每环锁砖铁板的数量不得超过四块，若用几块铁板来锁紧时，应均匀分布在整个锁砖区域内，严禁几块铁板连用。

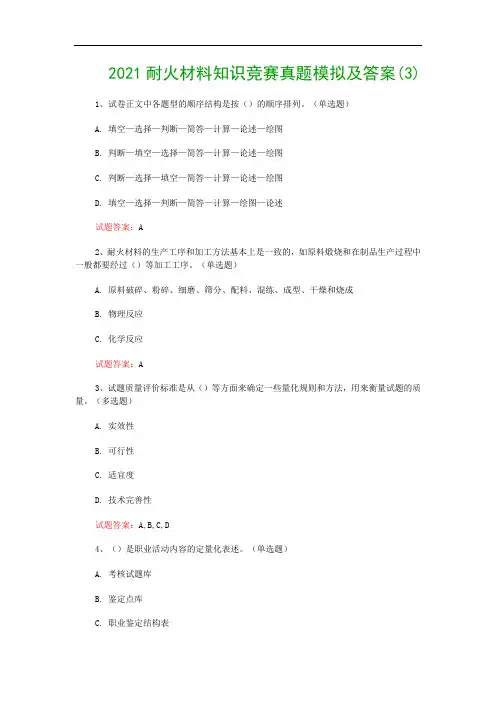

2021耐火材料知识竞赛真题模拟及答案(3)1、试卷正文中各题型的顺序结构是按（）的顺序排列。
（单选题）A. 填空—选择—判断—简答—计算—论述—绘图B. 判断—填空—选择—简答—计算—论述—绘图C. 判断—选择—填空—简答—计算—论述—绘图D. 填空—选择—判断—简答—计算—绘图—论述试题答案：A2、耐火材料的生产工序和加工方法基本上是一致的，如原料煅烧和在制品生产过程中一般都要经过（）等加工工序。
（单选题）A. 原料破碎、粉碎、细磨、筛分、配料、混练、成型、干燥和烧成B. 物理反应C. 化学反应试题答案：A3、试题质量评价标准是从（）等方面来确定一些量化规则和方法，用来衡量试题的质量。
（多选题）A. 实效性B. 可行性C. 适宜度D. 技术完善性试题答案：A,B,C,D4、（）是职业活动内容的定量化表述。
（单选题）A. 考核试题库B. 鉴定点库C. 职业鉴定结构表D. 考核内容结构表试题答案：B5、耐火坯料借助于模型和外力，成为具有一定尺寸、形状和强度的坯体或制品的过程叫做（）（单选题）A. 成型B. 混炼C. 混料试题答案：A6、怎样适应退休的生活变化（）？（多选题）A. 正确认识自己，适应社会环境的变化。
B. 促家庭和睦幸福，扶植后辈成长。
C. 丰富生活情趣，活跃晚年生活。
D. 参加社会活动和社会工作。
E. 参加健身运动提高生活质量实行自我保健，抵抗慢性疾病侵害。
试题答案：A,B,C,D,E7、当粉料进入料仓时，粗细颗粒就开始（），细粉集中在泻料口的中央部位，粗颗粒则滚到料仓周边。
（单选题）A. 分层B. 运动C. 颗粒偏析试题答案：A8、（）的缺点是：震动大、功耗大、操作笨重、安全可靠性差，压制砖坯的形状和尺寸均有很大的局限性。
（单选题）A. 杠杆压砖机B. 液压机C. 摩擦压砖机试题答案：C9、下列人员中为服务人员的是（）。
（单选题）A. 搬运工B. 描图员C. 中式烹调师D. 清砂工试题答案：C10、如果耐火制品有较大的扭曲、变形，或尺寸超出了规定的（），是不能满足砌筑要求的。
2021耐火材料知识竞赛真题模拟及答案(1)1、混练是使不同组分和粒度的物料同适量的结合剂混合而后积压作用达到（）和充分湿润的泥料制备过程。
（单选题）A. 分布均匀B. 混合均匀C. 分散试题答案：A2、按照职业活动中所要求的各种操作技能的重要程度划分为（）操作活动要求。
（多选题）A. 基础性操作B. 主体性操作C. 辅助性操作D. 规范性操作试题答案：A,B,C3、考评员的派遣（）。
（单选题）A. 根据鉴定站要求B. 根据鉴定站要求和《国家职业标准》所要求的比例C. 根据考生人数和《国家职业标准》所要求的比例D. 根据考生人数和鉴定站要求试题答案：C4、（）用于评价试卷的可靠性和稳定性，判定试卷测量结果是否准确。
（单选题）A. 信度评价B. 效度评价C. 难度评价D. 区分度评价试题答案：A5、湿热质舌苔为（）。
（单选题）A. 少苔B. 黄腻C. 薄白D. 白腻试题答案：B6、操作技能考核试卷是根据本职业本等级和组合形成（）。
（多选题）A. 《操作技能考核内容目录表》B. 《操作技能考核内容结构表》C. 《操作技能鉴定要素细目表》D. 《操作技能鉴定要点细目表》试题答案：B,C7、职业道德教育需要抓好以下（）环节。
（多选题）A. 提高道德认识B. 陶冶道德情操C. 锻炼道德意志D. 确立道德信念试题答案：A,B,C,D8、考评组长应具有（）以上的职业技能鉴定工作经验。
（单选题）A. 一年B. 两年C. 三年D. 四年试题答案：B9、白云石质耐火材料的基本化学组成为（）（单选题）A. Al2O3和SiO2B. Al2O3和MgOC. MgO和CaOD. MgO和Cr2O3试题答案：C10、（）不属于职业的特性。
（单选题）A. 目的性B. 群体性C. 规范性D. 科学性试题答案：D11、阅卷人员一般由（）担任。
（单选题）A. 鉴定现场负责人B. 考评员C. 监考员D. 巡视人员试题答案：B12、考评人员对考评现场发生的考生个人违纪行为，视情节轻重可以作出（）处置的权利。

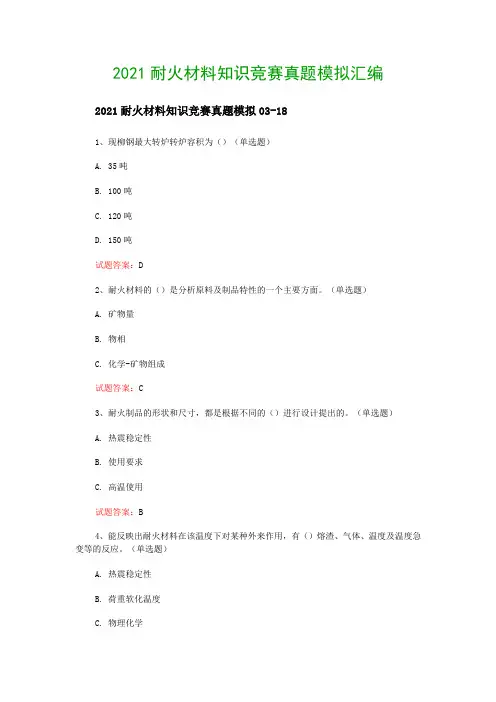

2021耐火材料知识竞赛真题模拟汇编2021耐火材料知识竞赛真题模拟03-181、现柳钢最大转炉转炉容积为（）（单选题）A. 35吨B. 100吨C. 120吨D. 150吨试题答案：D2、耐火材料的（）是分析原料及制品特性的一个主要方面。
（单选题）A. 矿物量B. 物相C. 化学-矿物组成试题答案：C3、耐火制品的形状和尺寸，都是根据不同的（）进行设计提出的。
（单选题）A. 热震稳定性B. 使用要求C. 高温使用试题答案：B4、能反映出耐火材料在该温度下对某种外来作用，有（）熔渣、气体、温度及温度急变等的反应。
（单选题）A. 热震稳定性B. 荷重软化温度C. 物理化学5、筛分过程中，通常将通过筛孔的粉料称为（）（单选题）A. 筛下料B. 筛上料C. 连续试题答案：A2021耐火材料知识竞赛真题模拟03-191、现柳钢最大转炉转炉容积为（）（单选题）A. 35吨B. 100吨C. 120吨D. 150吨试题答案：D2、耐火材料的生产工序和加工方法基本上是一致的，如原料煅烧和在制品生产过程中一般都要经过（）等加工工序。
（单选题）A. 原料破碎、粉碎、细磨、筛分、配料、混练、成型、干燥和烧成B. 物理反应C. 化学反应试题答案：A3、多年来的实践证明，提高筑炉施工质量，缩小砌砖缝，对提高窑炉（）有着重大的作用。
（单选题）A. 热震稳定性B. 使用寿命C. 高温使用4、耐火材料原料及制品中所含矿物种类和数量，统称为（）（单选题）A. 矿物组成B. 纯度C. 化学组成试题答案：A5、（）性质在某种程度上反映出耐火材料在使用时的状态。
（单选题）A. 热震稳定性B. 荷重软化温度C. 高温使用试题答案：C2021耐火材料知识竞赛真题模拟03-201、耐火材料的高温使用性质有耐火度、荷重软化温度、重烧线变化、（）、抗渣性等。
（单选题）A. 热震稳定性B. 生产过程C. 物理化学试题答案：A2、筛分过程中，通常将通过筛孔的粉料称为（）（单选题）A. 筛下料B. 筛上料C. 连续试题答案：A3、压制和（）是耐火材料生产工艺过程中的重要环节。
1、耐火材料的定义（名词解释）。
主要由无机非金属材料构成的且耐火度不低于1580℃的材料和制品。
2、无定形耐火材料的一般生产工艺流程。
原料的加工→配料→混炼→成型→干燥→烧成→拣选→成品。
（老师说只答这些不得全分，自己在丰富一下内容）3、含有晶相、玻璃相和仅含晶相的耐火材料两种材料的纤维组织结构。
按其主晶相和基质的成分可以分为两类:一类是含有晶相和玻璃相的多成分耐火制品，如图（a ）；一类是仅含晶相的多成分的结晶体，如图（b ）。
注：主晶相指构成制品结构的主体且熔点较高的晶相。
基质指耐火材料中大晶体或骨料间隙中存在的物质。
4、高铝矾土加热变化特点？二级矾土为何最难烧结。
高铝矾土的加热变化是所含各矿物加热变化的综合反映，可分为三个阶段，即分解、二次莫来石化和重结晶烧结过程。
Al 2O 3∙2SiO 2∙2H 2O 450~550℃ Al 2O 3∙2SiO 2+2H 2O ↑α- Al 2O 3∙H 2O 400~600℃ α- Al2O3+H 2O ↑(1)分解阶段Al 2O 3∙2SiO 2∙2H 2O 450~550℃ Al 2O 3∙2SiO 2 + 2H 2O ↑α- Al 2O 3∙H 2O 400~600℃ α- Al 2O 3 + H 2O ↑3（Al 2O 3∙2SiO 2） >950℃ 3Al 2O 3∙2SiO 2 + 2SiO 2(2)二次莫来石化阶段。
二次莫来石(次生莫来石)化是指高铝矾土中所含高岭石分解并转变为莫来石后，析出的SiO2与水铝石分解后的刚玉相作用形成莫来石的过程。
(3)重结晶烧结阶段。
当矾土的二次莫来石化已趋完成后，进入重结晶阶段，莫来石和刚玉晶体发育长大，气孔缩小和消失，料块逐渐致密化并烧结。
二级铝矾土难以烧结的原因：影响烧结的主要因素是二次莫来石化、在高温下的液相组成和数量以及铝矾土的组织结构。
1）二级铝矾土，Al 2O 3/SiO 2比值接近莫来石的Al 2O 3/SiO 2比值，在煅烧后莫来石含量高，二次莫来石化程度大，该反应会引起明显的体积膨胀对烧结其阻碍作用；2）二次莫来石化反应时，颗粒周围会形成莫来石膜阻碍反应进行，而二级铝矾土均匀性差，煅烧时由于矿物分布不均匀，莫来石膜厚度增加，铝、硅离子的扩散距离增长，使反应更难进行；3）二级铝矾土在烧结过程中，液相量少于三级铝矾土，生成液相黏度高于特级和一级铝矾土，，对烧结作用的促进效果差。
06年四季度耐火材料基本知识试卷注：（）中标准答案1、回转窑筒体的最大椭圆率要求：公式：（W≤D/10%）其中W表示（窑筒体椭圆率）其中D表示（窑筒体内径，单位m）例如：φ4.75m回转窑，窑筒体的最大椭圆率应为（W≤4.75/10%=0.475%）实际测量时，可参考下列公式计算：（W=4/3×D*D×α×100%）其中α表示（为筒体测示仪测得的最大偏差值）窑筒体椭圆度的计算公式如下：（WS=W×D×1000（mm））例如：φ4.6m回转窑，当最大椭圆率为0.46%时，最大椭圆度（WS= W×D×1000=0.46%×4.6×1000=21.16mm）2、轮带最大允许相对滑移的经验值：（Δμ≤D/2%×1000）其中Δμ表示（窑轮带的相对滑移量，单位mm）其中D表示（窑筒体内径，单位m）例如：φ4.7m回转窑，窑筒的最大滑移量≤ (≤4.7/2%×1000=23.5 mm)3、通过相对滑移和间隙对椭圆的控制：若是没有筒体测试装备，可以通过相对滑动和间隙对椭圆度进行控制，计算公式如下：S理论≤ (Δμ/π)S实际≤ (Δμ/2.6)S理论表示（为轮带理论间隙，单位mm）S实际表示（为轮带实际间隙，单位mm）例如：φ4.8m回转窑，当Δμ=24mm时，S理论≤（Δμ/π=24/3.14=7.64mm）S实际≤（Δμ/2.6=24/2.6=9.23mm）轮带间隙S（mm）和椭圆率W之间的相关式如下：（W=0.0396S+0.0865）例如：φ4.8m回转窑，当S实际=9.23mm时，W=（0.0396S实际+0.0865=0.0396×9.23+0.0865 =0.452%）硅莫红砖是5000T/D以上水泥回旋窑用新型耐磨耐火材料，由于在高温中体积膨胀很小（导热系数W/m.K热面1100℃≤1.7），所以在砌筑硅莫红砖时应注意以下问题：1、硅莫红砖应用于窑径大于4米的旋窑时应采拱架法砌筑（砌筑机）；2、砌筑胶泥的调制：2.1、硅莫红砖专用配套火泥应放在防雨防潮的专用仓库中，以免受潮、结块；2.2、调制硅莫红火泥应采用专用器具，并及时清洗；2.3、调制硅莫红火泥要用饮用水，水量要称量准确，调和要均匀，随调随用；2.4、如厂家供应的是磷酸盐结合的胶泥时，可直接使用。
一、1，硅酸盐矿物显微结构：硅酸盐结合物胶结晶体颗粒 晶体颗粒直接结合成结晶网 2，熔渣让耐火材料破坏的三种方式：单纯溶解、反应溶解、侵入变质溶解3，让坯料重新分布的力：静电引力、机械结合力、内摩擦力4，镁砖的分类：烧成镁砖、不烧镁砖、再结合镁砖5，颗粒料的组成原则：两头大，中间小6，32O Al 含量：%72<(莫来石) %72>（莫来石，刚玉）7，测耐火材料的抗拉性的两种方法：动态法、静态法8，2ZrO 增韧机理①应力诱导相变增韧②微裂纹增韧③裂纹分支增韧④裂纹偏转和弯曲增韧 9，铬镁质材料：方镁石，尖晶石其基质有三种：232,,MS C CMS S M二、主晶相：构成材料的主体，熔点较高，对材料的性质起支配作用的一种晶相基质：指分散有断续颗粒的连续介质（耐火材料中大晶体或骨料间隙中存在的物质） 耐火度：材料在没有荷重的情况下，抵抗高温作用下熔化和软化的性能注浆成型法：所谓注浆成型法，就是将粉料的悬浮液使之具有一定的流动性，将悬浮液注入到模具里面或模腔里面，形成具有一定形状的模坯的方法。
烧结：把粉状或非致密的原料经过加热，当它低于其熔点温度的一定温度范围时，发生少量的易熔成分液化，颗粒连接，填充空气孔隙，结构致密物增大、急剧膨胀，强度和化学稳定性提高等物理化学变化，成为坚实的结合体的过程。
二次莫来石化：指在1200℃以上，从水铝石脱水形成的刚玉，与高岭石分解出来的二氧化硅继续反应，形成的莫来石称为二次莫来石，过程为二次莫来石化。
三、1、什么叫困料？答：将混炼成型或挤力处理后的坯料在一定温度、湿度的环境下，储存一段时间的方法。
其发生的有利的化学物理变化有：通过困料的过程，使它里面的水分分布更加均匀，坯料表面的蒸发水分非常少；坯料里面的水分通过里面的毛细管从水分高的地方转移到水分少的地方，原来毛细管中没有被水填充的地方被水填充，增加了坯料的可塑性；在潮湿的环境中由于细菌的作用可使有机物变质，并生成有机酸，起到表面活性剂的作用并使坯料均化；另外，困料中的水化反应有时可以产生一些胶体物质，提高坯料的结合性和可塑性。
耐火材料基本知识试题1．什么是耐火材料答：耐火材料是指在高温环境中能满足使用要求的无机非金属材料。
它具有一定的高温力学性能，良好的体积稳定性，是各种高温设备必需的材料。
2．耐火材料分为有哪几种答：按其主要成分的化学性质可分为酸性、中性和碱性三类；按耐火度分为普通高酸、特级耐火材料（耐火度分别在1580～1770℃、1770～2000℃、2000℃）；还可按烧制方法，气孔率等方法分类。
3．耐火材料的结构性能指什么答：指它的气孔率、吸水率、透气度、气孔孔径分布，体积密度，真密度等，它们是评价耐火材料质量的重要指标。
4．名词解释⑴热膨胀性——指耐火制品在加热过程中的长度变化，其表示方法有线膨胀率和线膨胀系数两种。
⑵热导率——指单位时间内，在单位温度下，单位面积试样所通过的热量。
⑶耐火强度——在一定温度下单位面积所能承受的极限载荷。
⑷抗折强度——指试样单位承受弯距时的极限折断应力。
⑸耐火度——是指耐火材料在无荷重时抵抗高温作用耐熔化的性能。
⑹荷重软化温度——指耐火制品在持续升温承受恒定载荷产生的温度。
⑺不定形耐火材料——不定形耐火材料是指一定级配的骨料和粉料，结合剂及外加剂组合形成的形状不定且不需高温烧成即可直接使用的耐火材料。
⑻耐火浇注料——是指浇注方法施工且无需加热即可硬化的不定形耐火材料。
⑼耐火喷射料——是用喷射施工方法修补热共设备内补用的不定形耐火材料。
⑽碱性耐火制品——是指以氧化镁、氧化钙、氧化镁和氧化钙为重要成份的耐火制品。
⑾隔热耐火材料——是指气孔率高，体积密度低，热导率低的耐火材料。
⑿耐压强度——是指耐火材料在一定温度下单位面积上所能承受的极限载荷。
⒀重烧成变化率——是烧成的耐火制品再次加热到规定温度，保温一定时间，冷却到室温所产生的残余膨胀和收缩。
⒁抗热震性——指耐火材料在高温下抵抗炉渣侵蚀和冲刷作用的能力。
5．回转窑用耐火材料基本要求答：（1）要求有较高的耐火度；（1）要求有较高的热力强度，高温下抗压，抗折强度（2）要求有较高的抗化学侵蚀能力和较高的耐磨性（3）要求有较高的抗热震性能（4）要求形状尺寸在允许范围内，便于砌筑（5）烧成带砖要求易于挂窑皮（6）要求较低的热导率和热膨胀系数6．浇注料施工的一般规定有哪些答：浇注料施工前应严格进行如下内容的检查：（1）检查产品的出厂时间和质量合格证，并通过检查试验确定是否失效（2）检查模板支得是否符合要求，有无预留膨胀缝（3）检查待浇注设备的外形及清洁情况（4）检查施工机具的方式情况，振捣工具等必须完好备件（5）检查锚固件的型式、尺寸、布置及焊接质量（6）检查周围耐火隔热层的预防浇注料失水措施（7）检查施工用水及计量工具，并考虑施工环境（冬、夏季）施工中要确保不停电，一旦施工不中断，使用模板要有足够的强度，刚性好，不变形、不段位、不漏浆，钢模木模要刷防水剂，重复使用的模具要先清理在涂漆方可使用，加水量严格控制，搅拌及震动要有足够的时间，膨胀缝预留合理，养护时间必须达到要求。
2010级耐火材料复习题1.什么是耐火材料耐火材料：耐火度不低于1580℃的无机非金属材料。
国际标准化组织(ISO)正式出版的国际标准中规定：“耐火材料是耐火度至少为1500℃的非金属材料或制品(但不排除那些含有一定比例的金属)”，即耐火材料是用作高温窑炉等热工设备的结构材料，以及工业用高温容器和部件的材料，并能承受相应的物理化学变化及机械作用。
2.陶瓷结合和直接结合的概念是什么？a 陶瓷结合(硅酸盐结合)结构特征:耐火制品主晶相之间由低熔点的硅酸盐非晶质和晶质联结在一起而形成结合。
即普通镁砖中硅酸盐基质与方镁石之间的结合。
使用注意点：此类耐火制品在高温时，低熔点的硅酸盐首先在较低的温度下成为液相（或玻璃相软化），大大降低了耐火制品的高温性能。
b 直接结合：结构特征是耐火制品主晶相之间由晶体颗粒直接交错结合成结晶网而形成结合。
如氮化硅结合碳化硅制品的中氮化硅基质与碳化硅之间的结合。
使用注意点：属于直接结合结构类型的制品的高温性能(高温力学强度、抗渣性和热震稳定性)要优越得多。
3.耐火材料的化学组成和矿物组成有什么区别？1. 化学组成化学组成是耐火材料制品的基本特性。
耐火材料化学组成按各成分含量和其作用分两部分：占绝对多量的基本成分－主成分和占少量的从属的副成分。
副成分：原料中伴随的夹杂成分和工艺过程中特别加入的添加成分(加入物)。
2.矿物（物相）组成耐火材料（制品）一般说来是一个多相组成体，其矿物组成取决于耐火材料的化学组成和生产工艺条件，矿物组成可分为两大类：结晶相与玻璃相，其中结晶相又分为主晶相和次晶相。
4.简述主晶相、次晶相、基质和杂质的概念？主晶相是指构成耐火制品结构的主体而且熔点较高的结晶相。
次晶相又称第二固相，是在高温下与主晶相共存的第二晶相。
基质(结合相):填充于主晶相之间的不同成分的结晶矿物（次晶相）和玻璃相。
杂质：耐火材料中由原料及加工过程中带入的非主要成分的化学物质（氧化物、化合物等）。
2022耐火材料知识竞赛真题模拟汇编2022耐火材料知识竞赛真题模拟07-281、确定泥料材质配方时，主要考虑制品的质量要求，保证制品达到规定的（）性能指标。
（单选题）A. 性能指标B. 经济指标C. 要求试题答案：A2、在泥料混练时，通常混练时间越长，混合得越（）（单选题）A. 均匀B. 好C. 分散试题答案：A3、（）的工作原理：当气动阀门控制的压缩空气由气孔进入，则另一个气孔排器，活塞向下运动。
（单选题）A. 摩擦轮B. 液压轮C. 操作气缸试题答案：C4、测定和了解耐火材料的高温使用性质，对提高产品（）和合理选用耐火材料都有直接意义。
（单选题）A. 热震稳定性B. 质量C. 高温使用试题答案：B5、“困料”就是把初混后的泥料在适当的（）下贮放一段时间。
（单选题）A. 温度和湿度B. 温度C. 湿度试题答案：A2022耐火材料知识竞赛真题模拟07-271、高温使用性质，能反映出耐火材料在该温度下的状态，耐火度、（）。
（单选题）A. 热震稳定性B. 荷重软化温度C. 物理化学试题答案：B2、当从料仓中放料时，中间的料先从出料口流出，四周的料随料层下降，而分层流向中间，然后从出料口流出而造成（）（单选题）A. 倾斜角B. 运动速度C. 颗粒偏析试题答案：C3、目前耐火材料的矿物组成和显微结构的方法，一般是通过（）观察，以及X射线分析，差热分析和衍射鉴定等。
（单选题）A. 矿物量B. 物相C. 显微镜试题答案：C4、根据窑炉各部位的工作条件不同，工程设计时对砌砖缝的要求也不一样，通常最低要求不大于（）（单选题）A. 7毫米B. 5毫米C. 3毫米试题答案：C5、耐火材料的成型方法除常见的方法外还有热压成型、热压铸成型和（）等。
（单选题）A. 等静压成型B. 震动成型C. 机压成型试题答案：A2022耐火材料知识竞赛真题模拟07-261、耐火材料的生产工序和加工方法基本上是一致的，如原料煅烧和在制品生产过程中一般都要经过（）等加工工序。
一、1，硅酸盐矿物显微结构：硅酸盐结合物胶结晶体颗粒 晶体颗粒直接结合成结晶网 2，熔渣让耐火材料破坏的三种方式：单纯溶解、反应溶解、侵入变质溶解3，让坯料重新分布的力：静电引力、机械结合力、内摩擦力4，镁砖的分类：烧成镁砖、不烧镁砖、再结合镁砖5，颗粒料的组成原则：两头大，中间小6，32O Al 含量：%72<(莫来石) %72>（莫来石，刚玉）7，测耐火材料的抗拉性的两种方法：动态法、静态法8，2ZrO 增韧机理①应力诱导相变增韧②微裂纹增韧③裂纹分支增韧④裂纹偏转和弯曲增韧 9，铬镁质材料：方镁石，尖晶石其基质有三种：232,,MS C CMS S M二、主晶相：构成材料的主体，熔点较高，对材料的性质起支配作用的一种晶相基质：指分散有断续颗粒的连续介质（耐火材料中大晶体或骨料间隙中存在的物质） 耐火度：材料在没有荷重的情况下，抵抗高温作用下熔化和软化的性能注浆成型法：所谓注浆成型法，就是将粉料的悬浮液使之具有一定的流动性，将悬浮液注入到模具里面或模腔里面，形成具有一定形状的模坯的方法。
烧结：把粉状或非致密的原料经过加热，当它低于其熔点温度的一定温度范围时，发生少量的易熔成分液化，颗粒连接，填充空气孔隙，结构致密物增大、急剧膨胀，强度和化学稳定性提高等物理化学变化，成为坚实的结合体的过程。
二次莫来石化：指在1200℃以上，从水铝石脱水形成的刚玉，与高岭石分解出来的二氧化硅继续反应，形成的莫来石称为二次莫来石，过程为二次莫来石化。
三、1、什么叫困料？答：将混炼成型或挤力处理后的坯料在一定温度、湿度的环境下，储存一段时间的方法。
其发生的有利的化学物理变化有：通过困料的过程，使它里面的水分分布更加均匀，坯料表面的蒸发水分非常少；坯料里面的水分通过里面的毛细管从水分高的地方转移到水分少的地方，原来毛细管中没有被水填充的地方被水填充，增加了坯料的可塑性；在潮湿的环境中由于细菌的作用可使有机物变质，并生成有机酸，起到表面活性剂的作用并使坯料均化；另外，困料中的水化反应有时可以产生一些胶体物质，提高坯料的结合性和可塑性。
2、原料煅烧的目的？答：高温下除去结晶水、碳酸根和挥发物，使耐火制品在烧成时或高温下使用时提高稳定性；原料煅烧过程中会发生两个变化，一个是物理化学变化，根据原料的不同可能会涉及原料吸附水结晶水有机物的排出分解反应，相变和固相反应；第二是烧结，烧结是使原料的气孔率降低，提高原料的体积密度。
3、提高耐火材料的抗渣性答：有两点，一是提高原料的纯度，第二是制备致密并且均匀的组织结构的制品4、影响干燥时间的因素答：①物料的性质和结构②砖坯的形状和大小③坯体的最初含水量和干燥后的残余水分要求④干燥介质的温度、湿度和流速⑤干燥器的结构5、为了提高粘土制品的高温性能有哪些措施？答：①对粘土原料进行选矿、纯化处理，降低杂质含量②适当提高烧成温度，使制品具有致密结构③使用高基质（氧化铝的组成接近莫来石）组成结构特征配料④采用多熟料配料及混合细磨的措施6、二次莫来石化对耐火材料产生的影响有哪些？怎样防止？答：影响 ①形成莫来石时产生体积的增值，即体积突然增大②二次莫来石化时因体积增大，颗粒间相互推开，产生空隙，这些空隙很难靠液相来弥合，使各矿物分布不均匀防止 提高煅烧温度7、高铝砖产生黑心的原因答：最主要原因的是烧成气氛和钛铁杂质氧化物防止：①高钛防腐原料中采用强磁除铁，避免铁钛粒子共存②改变高铝砖的装配部位，尽量装在窑的足部，避免装在火箱部位③加大热风量，造成富氧操作，避免还原气氛④在冷却过程中缓慢降温，使低价铁钛粒子重新氧化而褪色8、应力诱导相变增韧答：诱导相变产生的能量使机体发生相变，消除外力产生的能量，达到增韧效果分析：2ZrO 分散在耐火材料基质中的时候，在烧成温度下，2ZrO 的形态是以2ZrO T 的形式存在。
2ZrO 有三种变体，一种是M 型2ZrO ，一种是T 型2ZrO ，一种是C 型2ZrO 。
开始时，在烧成温度以下的时候2ZrO 以四方形的形式存在，当冷却到某一个温度时，会发生马氏体相变，转变为M 型2ZrO ，并伴随有一定的体积膨胀和晶粒形状的变化，形状的变化由于受到周围基质的约束，相变受到抑制。
所以当它冷却到某一个温度时，因受到抑制会使温度降低，调整周围基质的性质有可能使T 型的2ZrO 即四方形的2ZrO 老弛到室温，当材料受到外力作用的时候，基质对2ZrO 颗粒的约束松弛，触发它向结晶型的转变，即向单斜型转变，这时相变消耗一部分能量，抵消了一部分外部能量，达到增韧效果。
9、焦油白云石砖（CaO 、MgO ），加入煤焦油和沥青作为结合剂，加入结合剂的作用有哪些？答：①在低温时，这些结合剂具有结合性，具有较高的常温强度。
白云石砂和液态的焦油和沥青混合后其坯料具有一定的可塑性，有利于制品成型。
②加入结合剂后，在混合加工的过程中，由于它自身具有一定的黏性，能防止坯料的偏析。
③焦油和沥青中含有很多碳素，当它渗透到白云石颗粒组织中时能显著的提高制品的使用效果。
④经过加热脱水的沥青，基本上不含水，对烧结白云石不产生水化作用，即对白云石水化起到保护作用。
10、白云石水化会给炉衬带来哪些不利影响？答：①体积膨胀，破坏砖体结构 CaO 的密度是多少，白云石水化后密度会降低多少，砖体因膨胀而受影响，导致砖体抗熔渣的冲刷性能及基质的抵抗能力降低等②降低炉衬的含碳量③阻碍碳素的石墨化，碳素以无定形的状态存在（解释）四、论述影响烧结莫来石质量的因素①铝硅比②原料活性③原料的混合方式和细度④坯体的成型方式⑤烧成温度和保温时间⑥杂质和添加物的影响每个点都要说明，否则不给分A ．232/SiO O Al 比。
合成莫来石的配料组成应为32O Al 71.8%~77.8%，2SiO 22.28%~28.2%，即232/SiO O Al 比为2.55~3.40之间。
许多研究表明，当配料中的32O Al 在68%左右时，莫来石熟料中的莫来石含量最高。
B ．原料的活性。
烧结法合成莫来石主要是通过固相反应来完成的，因此原料的活性对其有重要影响。
高岭土经1100℃煅烧后，其中的管状矿物被破坏，并发生一系列的相变化，使颗粒容易产生缺陷引起较高的活性，能促进莫来石的合成，利用熟料烧结，是较好的合成莫来石用天然原料。
主要由三水铝石构成的氢氧化铝，在400℃脱水后具有较大的活性，如英国常用三水铝石来合成莫来石。
氧化铝是合成莫来石的常用原料，其处于不同的结构状态时，活性相差甚远。
g- 32O Al 用于合成莫来石的效果比a- 32O Al 好，在g- 32O Al 转变为a- 32O Al 的温度区间内，反应速率显著增加。
用a-32O Al 与2SiO 可合成莫来石，但反应不易进行。
无定形的32O Al 与2SiO 尽管其活性很高，但也不易生成莫来石，烧后熟料中有残余的刚玉相。
在含2SiO 的原料中，石英和水晶在合成温度下有晶型转变，晶体中的缺陷浓度增加使离子的扩散速率增大，有利于固相反应和烧结。
而熔融石英则不然，当其与工业氧化铝配合成大量的针状晶核，对最终获得呈长柱状连锁交织网状结构的莫来石熟料大有益处。
C ．原料的混磨方式与细度。
原料的混磨有干法和湿法。
干法工艺较为简单，但磨细混合效果较差，不易混合均匀，特别是采用黏土原料时，混合磨细效率更低。
而湿法磨细时，黏土加水后形成高分散体系的胶体，流动性好，与工业氧化铝混合时，颗粒之间接触面积增大，研磨效率高。
烧成法合成莫来石为固相反应，原料颗粒小，则比表面积大，反应界面和扩散界面增加，反应物层厚度减小，反应速率增大。
而且颗粒愈小，其结构缺陷愈多，愈利于莫来石的固相反应和烧结。
D ．坯体的成型方式。
有压坯法和真空挤出两种成坯方式。
压坯法的成型压力较真空挤出法大，生坯的体积密度大。
增加压力对纯固相反应和烧结有促进作用，但有气相参与反应时，增加压力，反应速率反而下降。
压坯成型的生坯一般密度不均匀，而挤出成型的生坯密度均匀，烧成后体积密度显著提高，而且莫来石的生成量也较大。
E ．烧成温度及保温时间。
莫来石化反应与烧结过程可以分成三个阶段。
1200℃时开始生成莫来石，到1650℃结束，此为第一阶段。
在该阶段生成莫来石的固相反应和烧结过程同时进行，随着温度升高，莫来石含量增加，体积密度增大，气孔率降低，该阶段几乎无玻璃相形成，接近于纯固相反应。
1650~1700℃莫来石含量变化不大，但莫来石晶粒随温度的升高而长大，玻璃相也有所增加，1700℃时，熟料的显气孔率最低、体积密度最大，此阶段可看做第二阶段，实际上是有液相参与的烧结阶段。
在1700℃左右，进入烧结的末期阶段，烧结缓慢甚至有停滞现象，再继续升温，会产生反致密化现象，显气孔率增加、体积密度下降。
在一定的烧成温度下，保温时间对熟料的致密度、莫来石含量和晶体尺寸都有影响。
在相同的温度下，由于物料在回转窑中的保温时间短，而通常达不到回转窑中煅烧所获得的密度。
F.杂质及添加物的影响。
O Na 2对莫来石形成刚玉分解影响较大，它抑制莫来石的形成，在高温下导致莫来石分解，将产生大量的富硅玻璃。
O Li 2也能促进莫来石的分解。
当温度达到900℃时，即使很少量的O Li 2也能促使莫来石分解。
随着温度的升高，分解作用加速，至1500℃，0.5%~2.0%的O Li 2便可使莫来石完全分解。
O K 2对莫来石的影响研究较少，通常认为其作用与O Na 2相同，即破坏莫来石的形成，且使熟料内产生大量的玻璃相，恶化高温性能。
但是，当煅烧高岭土中含有2.0%的O K 2时，其莫来石含量达到理论含量的96%，且呈良好的网络状结构，被广泛用做堇青石莫来石窑具的原料。
2TiO 可以固溶到莫来石晶格中，固溶极限为2.9±0.2%。
在固溶极限内，2TiO 有助于莫来石的初期烧结和晶粒长大。
超过固溶极限则抑制烧结，并使熟料的总气孔率和平均孔径显著增大。
32O Fe 含量小于3%时，对莫来石的合成作用不明显，它的破坏作用仅局限于减缓莫来石化进程和增加玻璃相量。
但是32O Fe 含量大于3%时，特别是32O Fe 还原成43O Fe ，莫来石会因铁离子半径的增大而破坏。
MgO 、CaO 对莫来石的影响视其加入量而有区别。
例如添加3MgCO 从0.3%~0.5%时，莫来石含量随之增加。
当MgO 含量两达0.8%时就形成假蓝宝石（4 MgO •5 32O Al •2 2SiO ）和0.4%的玻璃相。
含1.5% MgO 的试样，在1500℃加热2~10h ，不会影响莫来石的结构。
但当MgO 增至2%，并延长保温时间，莫来石数量减少。
当MgO 达到18.6%时，莫来石则完全分解。
1.12%的CaO 能使莫来石分解10%，并形成43.4%的刚玉和3.5%的钙长石，11.5%的CaO 可使莫来石完全分解。
