气化炉考试试题及答案

气化工试题及答案（题库版）1、问答题水煤浆的粒度分布、粘度、浓度三者有何关系？正确答案：煤的粒度大时，表观粘度下降，浓度可能提高，但煤浆易分层，不利于贮存。

煤的粒度小时，粘度增大，浓度下降，不利于泵送，所以要有（江南博哥）合适的粒度分布。

2、多选系统初始化条件（）A.XV1301关B.XV1302关C.PICA1311低于0.6MPaD.气化炉炉温高于1000℃正确答案：B, C3、问答题破渣机一般在何时投用？正确答案：当气化炉温度升至600℃时炉壁上的挂渣就开始热胀脱落，更高时就会有熔融脱落，因此600℃左右作为控制点投用破渣机较好。

4、问答题投料前DCS上需要做那些确认？正确答案：（1）确认煤浆流量，氧气流量及压力正常；（2）确认气化炉温度>1000℃；（3）确认各连锁使用情况正常；（4）确认要投料气化炉的XV1210及PV1214-1/2全开，HV1204/05关闭。

（5）确认R1201，T1201液位正常；（6）确认激冷水量满足要求，FV1211/12/16关闭；（7）确认联锁系统阀门阀位正常。

5、问答题气化炉停车前为什么要进行升温操作？升温多少度？正确答案：气化炉停车前升温的目的是为了除掉壁炉上的挂渣，防止停车后炉温低，渣粘度增大，汇集于渣口致使渣口堵塞，升温50℃约半小时。

6、填空题气化炉投料时，高压氮气从（）吹入，用高压氧吹除的目的就是防止煤浆颗粒混入氧管道，除上述作用外，还可吹净烧嘴煤浆通道内的煤浆。

正确答案：氧通道7、填空题611工号的任务是将（）,洗涤后得到工艺气.正确答案：水煤浆气化8、问答题原用以输送水的离心泵，现改用来输送相对密度为1.2的水溶液（而其粘度与水相近）。

若管路布局不变，泵的前后两个开口容器液面间的垂直距离不变，试说明泵的流量、扬程、出口处压力表的读数和轴功率有何变化？正确答案：泵的流量，压头无变化，因密度对离心泵的流量，扬程无影响，泵的轴功率与密度成正比，会因密度的增大而增大，泵出口处压力表会因密度的增大而改变。

一：预热水流程：答：三次水建X-1204—P-2211—203二楼球阀去预热水阀打开—FV-217—大滤网—激冷环—50旁路—去渣池球阀开—X-1204 新系统：LV-1309二次水—X-1303补水—渣池泵—FV-1408—气化炉—预热水风槽—X-1303(渣池)三：高压煤浆泵的启动步骤：答：○1开车前的检查。

○2水煤浆的工艺端的处理。

○3驱动液端的工艺处理。

○4确认阀门。

○5清水循环。

6切换煤浆。

四：高压煤浆泵清水大循环需要确认哪些阀门：答：1煤浆槽底出口阀关。

2煤浆泵入口管线冲洗阀2只打开中间排放阀关闭。

3入口管排放阀3只关闭。

4关闭泵入口取样阀。

5泵出口排放阀2只全关。

6煤浆泵至气化炉阀全关。

7煤浆泵去气化炉主管线中的冲洗水阀全关（两道）。

○8203九楼SBV01（煤浆切断阀）关闭。

○9SRV01（九楼煤浆循环阀）打开。

○10冲洗SBV01与SBV02之间冲洗水阀关及冲洗SBV01前两道阀全关。

○11煤浆槽煤浆限12去煤浆槽冲洗水法全开。

○13煤浆循环管线去煤浆槽最后一道阀全关，阀前排放阀全开，并连接软管至203流孔板旁路全关（两只）。

○渣池地沟。

五：高压煤浆泵的巡检内容：答：1观察泵进出口阀的压力。

2润滑油驱、动液的油位，润滑油泵驱动液泵运行正常，进出口隔膜缓冲压力，电气、仪表设施是否正常，仪表空气压力是否正常。

六：捞渣机的巡检内容：答：电机温度、电流是否正常。

液压系统油位、链轮冲洗水、刮板及链条、捞渣机减速箱、轴承、油位、液位及刮料情况。

七：冲洗小滤网的步骤：答：1确认备用小滤网冲洗水阀导淋阀关闭。

2缓慢打开备用小滤网前后球阀，确认小滤网压差下降。

3中控监视FTC217/267/317流量3缓慢关闭小滤网的入口阀同时与总控联系激冷水的流量是否正常。

4关小滤网的出口阀、关小滤网的前后球阀。

5缓慢打开泄压阀，泄至常压缓慢打开冲洗水阀冲洗泄压阀。

6打开小滤网清洗。

7清洗完后回装打开前后球阀。

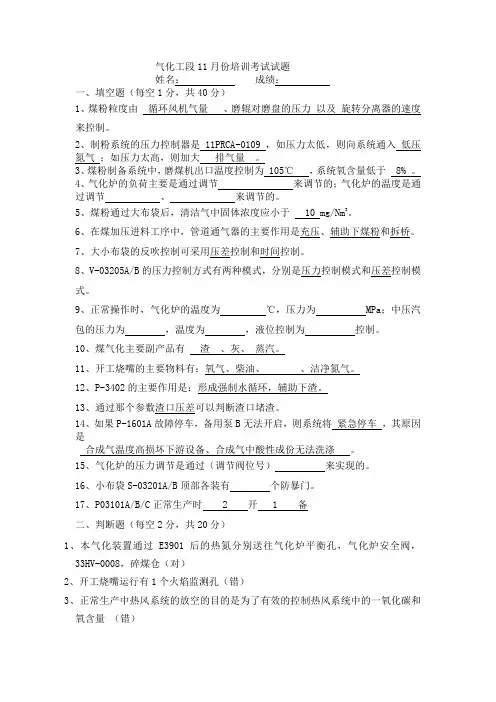

气化工段11月份培训考试试题姓名：成绩：一、填空题（每空1分，共40分）1、煤粉粒度由循环风机气量、磨辊对磨盘的压力以及旋转分离器的速度来控制。

2、制粉系统的压力控制器是 11PRCA-0109 ，如压力太低，则向系统通入低压氮气；如压力太高，则加大排气量。

3、煤粉制备系统中，磨煤机出口温度控制为 105℃，系统氧含量低于 8% 。

4、气化炉的负荷主要是通过调节来调节的；气化炉的温度是通过调节、来调节的。

5、煤粉通过大布袋后，清洁气中固体浓度应小于 10 mg/Nm3。

6、在煤加压进料工序中，管道通气器的主要作用是充压、辅助下煤粉和拆桥。

7、大小布袋的反吹控制可采用压差控制和时间控制。

8、V-03205A/B的压力控制方式有两种模式，分别是压力控制模式和压差控制模式。

9、正常操作时，气化炉的温度为℃，压力为 MPa；中压汽包的压力为，温度为，液位控制为控制。

10、煤气化主要副产品有渣、灰、蒸汽。

11、开工烧嘴的主要物料有：氧气、柴油、、洁净氮气。

12、P-3402的主要作用是：形成强制水循环，辅助下渣。

13、通过那个参数渣口压差可以判断渣口堵渣。

14、如果P-1601A故障停车，备用泵B无法开启，则系统将紧急停车，其原因是合成气温度高损坏下游设备、合成气中酸性成份无法洗涤。

15、气化炉的压力调节是通过（调节阀位号）来实现的。

16、小布袋S-03201A/B顶部各装有个防暴门。

17、P03101A/B/C正常生产时 2 开 1 备二、判断题（每空2分，共20分）1、本气化装置通过E3901后的热氮分别送往气化炉平衡孔，气化炉安全阀，33HV-0008，碎煤仓（对）2、开工烧嘴运行有1个火焰监测孔（错）3、正常生产中热风系统的放空的目的是为了有效的控制热风系统中的一氧化碳和氧含量（错）4、P3402的主要作用是形成强制水循环，辅助下渣（对）5、为了维持调和水系统的温度而设立调和水加热器E-3308，其加热介质是低压蒸汽（错）6、气化炉水汽系统压力高于合成气压力，并在汽包上设置1个安全阀（错）7、U—3400单元下渣时渣池补水通过34XV0013阀，连通渣池补水通过34XV0014阀（对）8、磨盘的旋转方向，俯视是顺时针（对）9、真空闪蒸系统能够建立真空的设备是P3703（对）10、J-3601的主要作用：开车时抽真空使气化炉保持微负压、停车时置换或抽进空气（对）三、问答题（40分）1.若在下粉过程中出现平衡管堵，怎样处理？怎样预防？（5分）①正吹，锁斗充压至高于进料罐0.2Mpa，开平衡阀正吹。

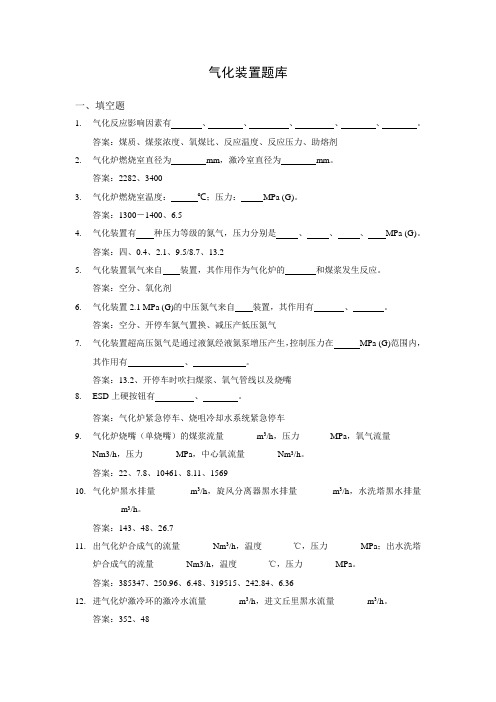

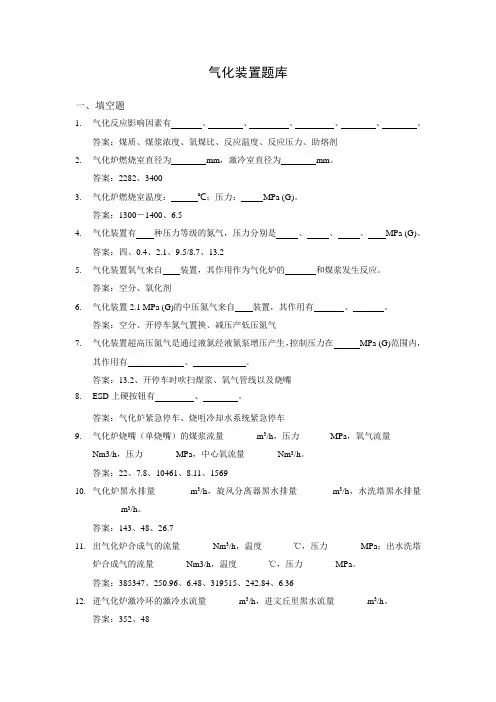

气化装置题库一、填空题1.气化反应影响因素有、、、、、。

答案：煤质、煤浆浓度、氧煤比、反应温度、反应压力、助熔剂2.气化炉燃烧室直径为mm，激冷室直径为mm。

答案：2282、34003.气化炉燃烧室温度：℃；压力：MPa (G)。

答案：1300－1400、6.54.气化装置有种压力等级的氮气，压力分别是、、、MPa (G)。

答案：四、0.4、2.1、9.5/8.7、13.25.气化装置氧气来自装置，其作用作为气化炉的和煤浆发生反应。

答案：空分、氧化剂6.气化装置2.1 MPa (G)的中压氮气来自装置，其作用有、。

答案：空分、开停车氮气置换、减压产低压氮气7.气化装置超高压氮气是通过液氮经液氮泵增压产生，控制压力在MPa (G)范围内，其作用有、。

答案：13.2、开停车时吹扫煤浆、氧气管线以及烧嘴8.ESD上硬按钮有、。

答案：气化炉紧急停车、烧咀冷却水系统紧急停车9.气化炉烧嘴（单烧嘴）的煤浆流量_______ m3/h，压力_______MPa，氧气流量_______Nm3/h，压力_______ MPa，中心氧流量_______ Nm3/h。

答案：22、7.8、10461、8.11、156910.气化炉黑水排量_______ m3/h，旋风分离器黑水排量_______ m3/h，水洗塔黑水排量______ m3/h。

答案：143、48、26.711.出气化炉合成气的流量_______ Nm3/h，温度_______℃，压力_______ MPa；出水洗塔炉合成气的流量_______ Nm3/h，温度_______℃，压力_______ MPa。

答案：385347、250.96、6.48、319515、242.84、6.3612.进气化炉激冷环的激冷水流量_______ m3/h，进文丘里黑水流量_______ m3/h。

答案：352、4813.蒸发热水塔的工作压力_______ MPa，低压闪蒸罐工作压力_______ MPa，体积______；真空闪蒸罐工作压力________MPa。

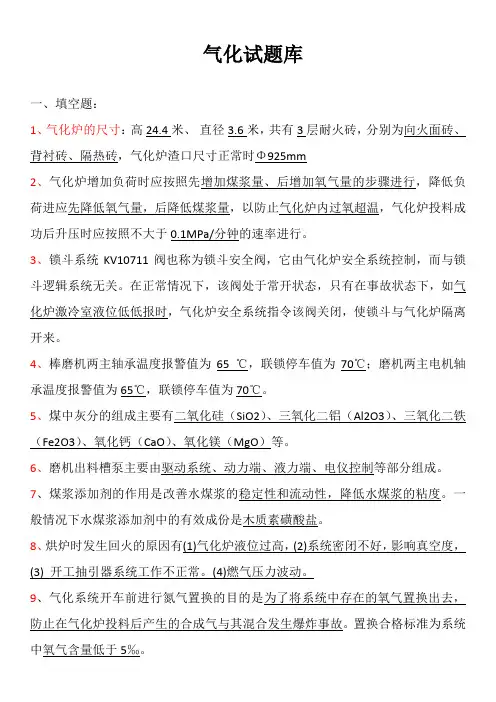

气化试题库一、填空题：1、气化炉的尺寸：高24.4米、直径3.6米，共有3层耐火砖，分别为向火面砖、背衬砖、隔热砖，气化炉渣口尺寸正常时Φ925mm2、气化炉增加负荷时应按照先增加煤浆量、后增加氧气量的步骤进行，降低负荷进应先降低氧气量，后降低煤浆量，以防止气化炉内过氧超温，气化炉投料成功后升压时应按照不大于0.1MPa/分钟的速率进行。

3、锁斗系统KV10711阀也称为锁斗安全阀，它由气化炉安全系统控制，而与锁斗逻辑系统无关。

在正常情况下，该阀处于常开状态，只有在事故状态下，如气化炉激冷室液位低低报时，气化炉安全系统指令该阀关闭，使锁斗与气化炉隔离开来。

4、棒磨机两主轴承温度报警值为65 ℃，联锁停车值为70℃；磨机两主电机轴承温度报警值为65℃，联锁停车值为70℃。

5、煤中灰分的组成主要有二氧化硅（SiO2）、三氧化二铝（Al2O3）、三氧化二铁（Fe2O3）、氧化钙（CaO）、氧化镁（MgO）等。

6、磨机出料槽泵主要由驱动系统、动力端、液力端、电仪控制等部分组成。

7、煤浆添加剂的作用是改善水煤浆的稳定性和流动性，降低水煤浆的粘度。

一般情况下水煤浆添加剂中的有效成份是木质素磺酸盐。

8、烘炉时发生回火的原因有(1)气化炉液位过高，(2)系统密闭不好，影响真空度，(3) 开工抽引器系统工作不正常。

(4)燃气压力波动。

9、气化系统开车前进行氮气置换的目的是为了将系统中存在的氧气置换出去，防止在气化炉投料后产生的合成气与其混合发生爆炸事故。

置换合格标准为系统中氧气含量低于5‰。

10、气化炉停车后进行氮气置换的目的是为了将系统中的可燃气体置换出去，防止在检修过程中与氧气混合发生爆炸或造成人员中毒事故，合格标准是系统中可燃气体含量低于5‰。

11、可造成气化联锁跳车的工艺条件有(1)煤浆流量低低(2)氧气流量低低(3)气化炉液位低低(4)气化炉出口合成气温度高高(5)仪表空气压力低低(6)烧嘴冷却水系统故障。

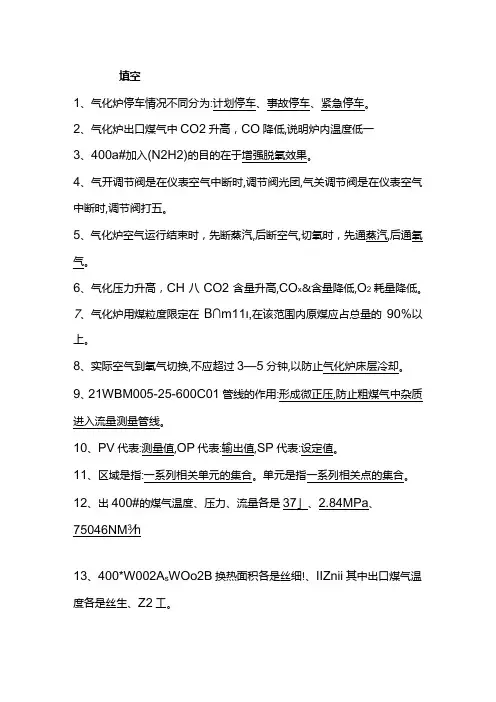

填空1、气化炉停车情况不同分为:计划停车、事故停车、紧急停车。

2、气化炉出口煤气中CO2升高，CO降低,说明炉内温度低一3、400a#加入(N2H2)的目的在于增强脱氧效果。

4、气开调节阀是在仪表空气中断时,调节阀光团,气关调节阀是在仪表空气中断时,调节阀打五。

5、气化炉空气运行结束时，先断蒸汽,后断空气,切氧时，先通蒸汽,后通氧气。

6、气化压力升高，CH八CO2含量升高,CO x&含量降低,O2耗量降低。

7、气化炉用煤粒度限定在B∩m11ι,在该范围内原煤应占总量的90%以上。

8、实际空气到氧气切换,不应超过3—5分钟,以防止气化炉床层冷却。

9、21WBM005-25-600C01管线的作用:形成微正压,防止粗煤气中杂质进入流量测量管线。

10、PV代表:测量值,OP代表:输出值,SP代表:设定值。

11、区域是指:一系列相关单元的集合。

单元是指一系列相关点的集合。

12、出400#的煤气温度、压力、流量各是37」、2.84MPa、75046NM3∕h13、400*W002A s WOo2B换热面积各是丝细!、IIZnii其中出口煤气温度各是丝生、Z2工。

14、200#WOOI出口煤气温度是187℃,其换热面积是491m2o15、气化炉开车时,气化炉提压速度不能超过0.05MPa/min。

16、气化炉泄压过程中煤锁下阀应处于开位置。

17、气化炉升压过程中,提压到LOMPa时进行热紧。

18、气化剂离开炉篦依次进入灰层、燃烧层、还原层、干储层、干燥层、预热层。

19、开车时，氧气、充压煤气管线上盲板处于盲位。

20、气化炉正常运行时的最低负荷为3000Nm3/h。

21、气化炉提压时,用来设定气化炉提压速度的调节阀位号为PeV-21/22CPO35。

22、造成气化炉紧急停车的联锁有丝个。

23、汽氧比的选择受灰矮点限制。

24、200#低压蒸汽总管压力控制调节阀位号为PlAH-20CPoO7。

25、当气化炉开车时,气化炉压力提到0.4MPa时,废锅底部煤气水通过20TPD021管线通往水0#81/82-FOO3。

五、问答题（共计35道，超出15道题代替计算题）1、激冷室水浴的作用是什么？答：（1）高温合成气进入激冷室水浴后，使气体中夹带的熔渣固化后沉降在激冷室的底部，同时高温合成气也得到冷却。

(2) 为变换系统提供饱和蒸汽（激冷水受热时产生的蒸汽），节省能源。

2、气化炉与合成气出口差压高（渣口压差高）报警的原因？答：原因：1、煤质变化，灰熔点升高。

2、操作温度过低。

3、烧嘴性能变差，雾化不好。

4、氧气蒸汽流量调节不当，雾化不好。

3、气化炉与合成气出口差压高（渣口压差高）报警的处理方法？处理方法：1、计算分析煤制情况，选择合适煤种。

2、适当提高操作温度。

3、更换烧嘴，消除因偏喷造成的渣口堵塞。

4、适当调节氧气蒸汽流量做好雾化。

5、适当降低气化炉的操作压力，拉长火苗。

使渣口处的温度升高，促使渣熔化流落4、煤的物理指标有哪些，对气化有何影响？答：（1）灰熔点。

灰熔点低有利于气化在较低的温度下进行，有利于延长设备使用寿命。

（2）粘温特性。

粘温特性好，则灰渣流动性好，有利于气化炉液态排渣。

（3）反应活性。

反应活性好，气化反应速度快，效率高。

（4）发热量。

发热量高的煤，气化效率高。

（5）灰含量。

灰分含量多，则需消耗热量，增大单位有效气比氧耗和比煤耗。

5、气化主要反应有哪些？（写出四点即可）答：C＋O2= CO2＋Q C＋CO2=2CO－Q C＋H2O=CO＋H2－Q CO＋H2O=CO2＋H2＋Q C＋2H2=CH4 ＋Q CH4＋H2O=CO＋3H2－Q6、氧煤比增加系统会有什么现象？（答出五点即可）答：现象 A、汽包蒸汽量会变大 B、合成气中二氧化碳量增加C、合成气中甲烷量减小D、盘管水密度变小E、气化炉操作温度升高F、渣样中含碳量变小细针状变多7、如何控制气化炉的温度？答：A、控制气化炉的氧碳比B、控制合成气中的二氧化碳含量C、控制合成气中甲烷的含量8、如何判断气化炉操作温度高低？答 A、根据汽包产的蒸汽量。

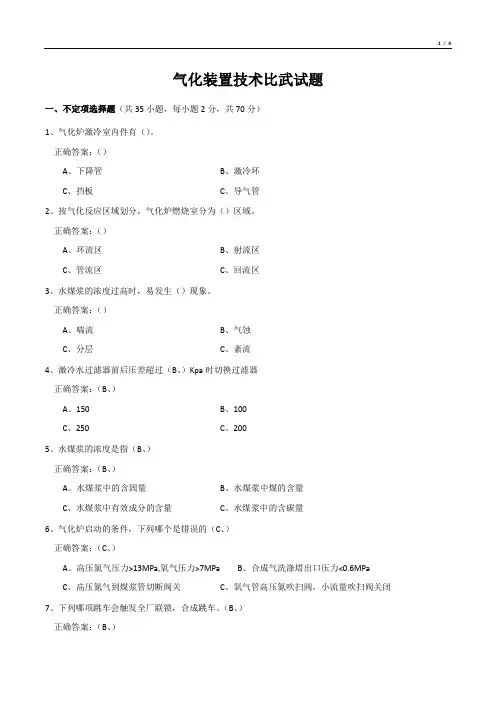

气化装置技术比武试题一、不定项选择题（共35小题，每小题2分，共70分）1、气化炉激冷室内件有（）。

正确答案：（）A、下降管B、激冷环C、挡板C、导气管2、按气化反应区域划分，气化炉燃烧室分为（）区域。

正确答案：（）A、环流区B、射流区C、管流区C、回流区3、水煤浆的浓度过高时，易发生（）现象。

正确答案：（）A、喘流B、气蚀C、分层C、紊流4、激冷水过滤器前后压差超过（B、）Kpa时切换过滤器正确答案：（B、）A、150B、100C、250C、2005、水煤浆的浓度是指（B、）正确答案：（B、）A、水煤浆中的含固量B、水煤浆中煤的含量C、水煤浆中有效成分的含量C、水煤浆中的含碳量6、气化炉启动的条件，下列哪个是错误的（C、）正确答案：（C、）A、高压氮气压力>13MPa,氧气压力>7MPaB、合成气洗涤塔出口压力<0.6MPaC、高压氮气到煤浆管切断阀关C、氧气管高压氮吹扫阀，小流量吹扫阀关闭7、下列哪项跳车会触发全厂联锁，合成跳车。

（B、）正确答案：（B、）A、当0台炉运行，3台炉停车B、当2台炉运行，1台炉停车C、气化炉烧嘴停车C、磨煤系统跳车8、气化炉内第一层耐高温砖的主要成分是（）。

正确答案：（）A、SiO2B、AL2O3C、AL2O3＋Cr2O3C、Cr2O39、气化炉耐火材料哪一部分最容易被烧坏?（）正确答案：（）A、筒体B、锥底C、不能确定C、拱顶10、GEHO高压煤浆泵归属于（D、）类型的泵。

正确答案：（D、）A、双缸单作用B、三缸单作用C、双缸双作用C、三缸双作用11、烧嘴冷却水泵出口压力是（B、）正确答案：（B、）A、2.8MPaB、1.7MPaC、3.0MPa C、1.9MPa12、不属于沉降槽搅拌器的构件是（）。

正确答案：（）A、减速机B、曲轴C、刮耙[T/]C、传动轴13、水煤浆粒度分布是指（D、）正确答案：（D、）A、细粒子含量B、大颗粒含量C、不同粒径粒子所占的百分含量C、大小粒子的含量14、煤尘的危害主要是（）。

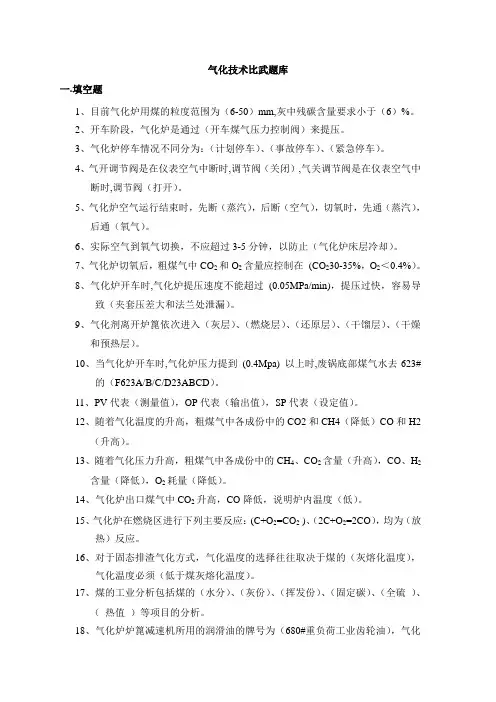

气化技术比武题库一.填空题1、目前气化炉用煤的粒度范围为（6-50）mm,灰中残碳含量要求小于（6）%。

2、开车阶段，气化炉是通过（开车煤气压力控制阀）来提压。

3、气化炉停车情况不同分为：（计划停车）、（事故停车）、（紧急停车）。

4、气开调节阀是在仪表空气中断时,调节阀（关闭）,气关调节阀是在仪表空气中断时,调节阀（打开）。

5、气化炉空气运行结束时，先断（蒸汽），后断（空气），切氧时，先通（蒸汽），后通（氧气）。

6、实际空气到氧气切换，不应超过3-5分钟，以防止（气化炉床层冷却）。

7、气化炉切氧后，粗煤气中CO2和O2含量应控制在(CO230-35%，O2＜0.4%）。

8、气化炉开车时,气化炉提压速度不能超过(0.05MPa/min)，提压过快，容易导致（夹套压差大和法兰处泄漏）。

9、气化剂离开炉篦依次进入（灰层）、（燃烧层）、（还原层）、（干馏层）、（干燥和预热层）。

10、当气化炉开车时,气化炉压力提到(0.4Mpa) 以上时,废锅底部煤气水去623#的（F623A/B/C/D23ABCD）。

11、PV代表（测量值），OP代表（输出值），SP代表（设定值）。

12、随着气化温度的升高，粗煤气中各成份中的CO2和CH4（降低）CO和H2（升高）。

13、随着气化压力升高，粗煤气中各成份中的CH4、CO2含量（升高），CO、H2含量（降低），O2耗量（降低）。

14、气化炉出口煤气中CO2升高，CO降低，说明炉内温度（低）。

15、气化炉在燃烧区进行下列主要反应：(C+O2=CO2 )、（2C+O2=2CO），均为（放热）反应。

16、对于固态排渣气化方式，气化温度的选择往往取决于煤的（灰熔化温度），气化温度必须（低于煤灰熔化温度）。

17、煤的工业分析包括煤的（水分）、（灰份）、（挥发份）、（固定碳）、（全硫）、（热值）等项目的分析。

18、气化炉炉篦减速机所用的润滑油的牌号为（680#重负荷工业齿轮油），气化炉填料润滑油为（65#合成汽缸油），其他单机泵所用油为（46#抗磨液压油）19、在蒸汽和空气运行阶段，汽化剂的温度应保持在（180℃），粗煤气中CO2和O2含量应控制在(CO2为18%，O2＜0.4%）。
