第19卷第4期 佛山科学技术学院学报(自然科学版) V o l.19N o.4 2001年12月 Jou rnal of Fo shan U n iversity(N atu ral Science Editi on)D ec.2001文章编号:100820171(2001)0420008203基于I CL7650程控微电流放大器的设计陈国杰,徐志民(佛山科学技术学院物理系,广东佛山528000)摘要:介绍了基于I CL7650程控微电流放大器的设计方法、工作原理以及电路工艺,并给出了部分电路。
该放大器具有量程编程可调、分辨率高、响应快、漂移低、体积小、稳定性好以及价格低廉等优点。
关键词:微电流放大器;运算放大器;I CL7650中图分类号:TM938.33 文献标识码:A在光电流或射线电流测量中,电流信号变化缓慢且非常微弱,一般为10-5～10-15A,甚至更小。
当电流小于10-9A时,用磁电式电流计测量十分困难。
目前常用高输入阻抗静电计管微电流放大器测量,但是静电计管存在寿命短、体积大、稳定时间长以及供电复杂等缺点。
随着高阻抗、高性能运放的出现,研制运放微电流放大器已成为可能。
现用I CL7650运放为弗兰克—赫兹实验测量仪研制的微电流放大器可分辨10-12A电流(国内生产的运放微电流放大器一般测到10-9A),量程编程自动调节,自动校零,不需预热,响应快,漂移低,体积小,稳定性好。
1 微电流测量原理 微电流信号源可以看做内阻非常大的电流源I s,具有接地端的微电流测量原理如图1所示[1]。
对于输入阻抗与放大倍数均为无穷大的理想运放,输出电压V0=-I s R f。
理论上,只要电阻R f取得足够大,即使电流I s很小,也可得图1 微电流放大原理到较大的输出电压V0。
例如,R f=10108,I S=10-11A,则V0=-I S R f=0.1V。
实际上,运放输入阻抗不是无穷大,电阻R f的增大要受到运放输入阻抗的限制。

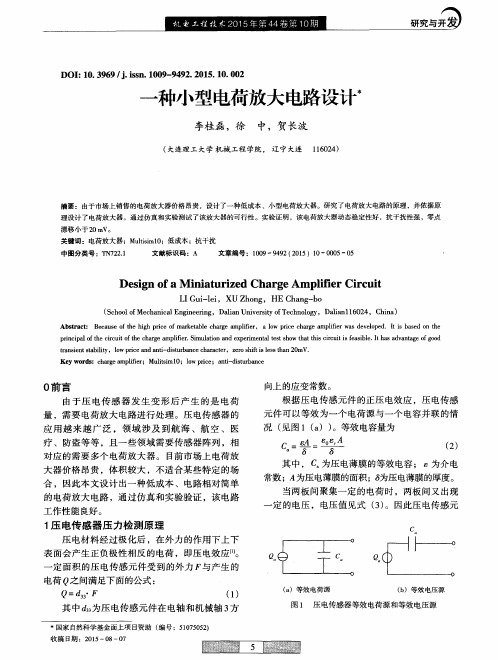

微安电流放大电路
微安电流放大电路是一种常见的电路设计，它用于放大微弱电流信号，使其变得更加明显和可读。
该电路主要由放大器、反馈电阻和输入信号电阻组成。
其中，放大器是整个电路的核心，其作用是将微弱的电流放大到足够的电平以便进行后续处理。
在微安电流放大电路中，反馈电阻会将放大后的信号反馈回放大器中，以控制电路的整体增益和稳定性，从而实现精确的微安电流放大。
而输入信号电阻则是为了保护放大器，可使用LDO、运放等元件进行调节，以便更好地控制电路的负载。
微安电流放大电路广泛应用于各种领域，如生物医学、通信、气象、环境监测等方面。
其中，生物医学领域中，微安电流放大电路被用于测量微弱的生物电信号，如脑电波、心电图等，从而帮助医生准确地诊断病情，进行治疗。
而在通信领域中，微安电流放大电路作为前级放大器，用于接收微弱的信号，提高通信质量和传输距离。
总之，微安电流放大电路作为一种重要的电路设计，在各种应用场景中均有广泛使用，为各行各业提供了精确的微弱电流放大和信号增益支持。

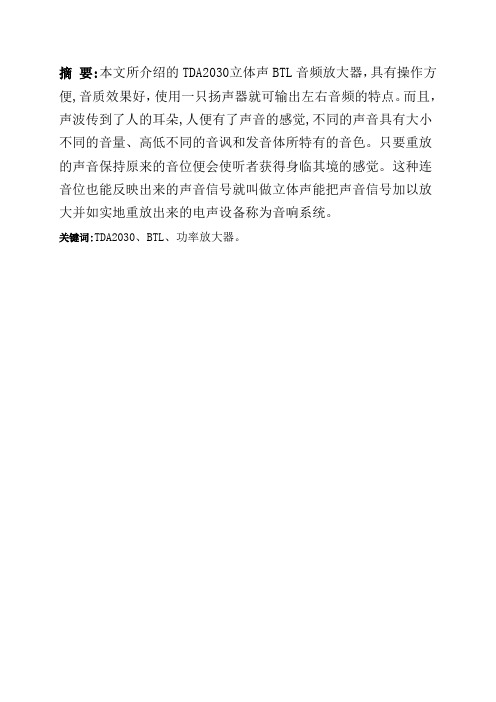

摘要:本文所介绍的TDA2030立体声BTL音频放大器，具有操作方便,音质效果好，使用一只扬声器就可输出左右音频的特点。
而且，声波传到了人的耳朵,人便有了声音的感觉,不同的声音具有大小不同的音量、高低不同的音讽和发音体所特有的音色。
只要重放的声音保持原来的音位便会使听者获得身临其境的感觉。
这种连音位也能反映出来的声音信号就叫做立体声能把声音信号加以放大并如实地重放出来的电声设备称为音响系统。
关键词:TDA2030、BTL、功率放大器。
一、引言音频功率放大器是一个技术已经相当成熟的领域，几十年来，随着生活水平的提高，人们越来越注重视觉，音质的享受。
TDA2030是ETC的一款20W中功率高保真功率放大集成电路，至今还有不少厂家生产出的电脑有源音箱中采用此IC。
在大多数情况下，增强系统性能，更好的声音效果，是促使消费者购买产品的一个重要因素。
因此设计出实用、简洁、低价格的音频功率放大器是一个发展的方向。
二、音频功率放大器简介2.1 音频功率放大的特点功率放大器的主要任务是不失真地向负载提供足够大的信号功率，以便驱逐负载（如喇叭、记录器等）。
因此它处于多级放大电路的最末一级。
2.2 音频功率放大的指标低频功率放大器的主要指标：①输出功率Po要大；②效率ŋ要高；③非线性失真THD要小；④效率管的散热要好。
2.3功率放大电路工作状态的分类传统的数字语音回放系统包含两个主要过程：（1）数字语音数据到模拟语音信号的变换实现；（2）利用模拟功率放大器进行模拟信号放大，如甲类、乙类和甲乙类放大器。
①甲类放大器甲类放大器的工作点设置在交流负载的中点, 放大管在整个输入信号周期内都导通，有电流流过。
缺点是三极管有较大的静态电流ICQ , 这时管耗PC大, 电路能量转换效率低。
如图2.1所示。
图2.1 甲类放大器它的输出功率Po，电源功耗PD,集电极最大功耗Pcmax和效率分别为：Po=Ec2/2RL PD=2Ec2/RL Pcmax=2Ec2/RL=4Po η= Po/ PD=1/4=25%②乙类放大器乙类功率放大电路的工作点设置在截至区，放大管在整个输入信号周期内仅有半个周期导通，有电流流过。
