编写容易 分治法构造Delaunay三角剖分法 易于理解
Voronoi图的构造
用分治法构造角最优三角剖分，首先要对点集依照X坐 标排序。如果点集内点的个数小于等于三，那么可以直接构 造，否则将点集拆分成为两个含点数目近似的点集进行构造， 最后合并这两个点集。
点集内含点 个数为2的
情况
点集内含点 个数为3的
新增点
Voronoi图拓宽解题思路 原来障碍点
接下来，由于人还可以从走廊边与障碍物之间通过，那么对于每一个障 碍点(x,y)我们可以在走廊壁上增加障碍点(x,0),(x,W),一共增加2n个障碍 点 。 另外 在走 廊开 始和尽 头增 加四个 障碍 点（ -W,0），（-W,W）， （L+W,0），（L+W,W）这四个点与其它点之间距离不小与W，这样就 不影响结果。然后对于这3n+4个点求Voronoi图。
Ta
c
a
Tb b
Voronoi图与平面MST问题
根据这个条件，我们可以得到一个新的方案，构造角 最优三角剖分，然后计算最小生成树，总的时间复杂度是 O(n log n)。
可能大家会问这样一个问题：
除了距离问题,Voronoi图还有什么用呢?
我想告诉大家！Voronoi图不仅能快速解决距离问题
Voronoi图还可以扩宽我们的解题思路
的
交
点
D C
B
所求点
A
Voronoi图的在信息学中的应用
根据刚才分析的两种情况，我们可以构造两种方 案。第一种方案针对所求点为过三个点的圆的圆心的 状态，我们枚举三个点，求出它们组成的三角形的外 心和半径，然后枚举其它的点，看它们是不是在这个 圆中。第二种方案是枚举两个点的中垂线，求出中垂 线与矩形的交点，然后根据这三个点来计算最远位置， 进行判断。

( si s ) n s
湖北大学资源环境学院
i 1
王新生 2019/3/9
点集分布的判别标准
当某个点集的空间分布为规则分布时，CV是 低的。当为集群分布时，在集群（“类”）内的 Voronoi多边形面积较小，而在集群间的面积较大， CV是高的。但是，应该注意的是，规则的周期结 构也会导致较高的CV值；周期性重复出现的集群 分布也会形成高的CV值。 Duyckaerts and Godefroy （2000）提出了三 个建议值，当点集为随机分布时，CV值为57% （包括从33%到64%）；当点集为集群分布时， CV值为92%（包括大于64%）；当点集为规则分 布时，CV值为29%（包括小于33%）
湖北大学资源环境学院
的随机分布，不同于泊 松分布的两种情况是空间规则分布和集群分布。 Voronoi分割可以帮助我们判断点集的空间分布属 于那一种形式。当点集在平面上呈现泊松分布时， Voronoi多边形面积是有变化的，有些是面积大的 Voronoi多边形，有些是面积小的Voronoi多边形。 Voronoi多边形面积的变化性是很容易通过其方差来估 计的。变异系数（the coefficient of variation, CV）是 Voronoi多边形面积的标准差与平均值的比值，它可以 衡量现象在空间上的相对变化程度。 n 标准差计算公式： 2

湖北大学资源环境学院
王新生 2019/3/9
湖北大学资源环境学院
王新生 2019/3/9
任意形状发生元Voronoi图构建的栅格方法
1 d ( p ,p d ( p ,p w , w i) i) i 2 w i 1
wi1>0、wi2是加权Voronoi图的权重。 当 wi2=0 时 产 生 倍 增 的 加 权 Voronoi 图

目前矢量方法用离散点集代替线面，使空间实体的完整性 遭到破坏，同时生成的V图，要经过复杂的识别和修补工 作，这是一个尚待克服的困难；
增添法的基本步骤：
①搜索最邻近单元和相邻单元
最邻近单元为Pn+1所在原V图中某点 的Voronoi多边形Vk以及原来与它 相邻的若干个多边形及相应生成 元；
②局部更新
对于各邻近单元，首先与最邻近单
元Vk中Pk作中垂线，并找其余Vk 的交点，由于Vk是凸多边形，因 而只产生两个交点1、2，1与2连 线把与Vk相关的单元分为“两 半”：与Pn+1“相关的一半”及 “不相关的一半”，使Pn+1与相 关一半的各生成元Pk+1， Pk+2…作 中垂线围成各封闭多边形，即是
增添法 部件合成法
（一）对偶生成法
对偶生成法：主要是指生成V图时先生成其对偶元 Delaunay三角网，再通过做三角网每一三角形三条 边的中垂线，形成以每一三角形顶点为生成元的多 边形网 。
对偶生成法生成V图
对偶生成法的关键是Delaunay三角网的生成。
Delaunay三角网的特性： 任一三角形外接圆内部包含其他点； 三角形均衡或三边均衡，其最小角最大； 使三角网总边长最小； 在确定的n个点上，构造的Delaunay三角网网形唯一。
部件合成
（四）矢量方法生成V图的分析
以上三种方法是矢量方法中常用的，随着并行处理技术的 发展，V图生成页、也出现了并行算法，它使各生成元同 时进行各点的V图计算；
矢量方法生成V图的算法和数据结构都较为复杂，其生成 元是基于离散点集的，对于实际的地理信息，这远远不够， 应该拓展成点、线、面、体及其组合的复杂形体；
Vi Vj
PV1 V2 ...Vn R2 （假定到Pi为0的点不算在Vi内）

目前矢量方法用离散点集代替线面，使空间实体的完整性 遭到破坏，同时生成的V图，要经过复杂的识别和修补工 作，这是一个尚待克服的困难；
对于光滑、不光滑组合曲线及相应组合成的封闭面域，尽 管可用折线逼近，但折线毕竟不是曲线，在曲线光滑处， 每一点都是转折点，而化为折线，折线交接处的点就成为 唯一转折点，性质突变处。
义G的Voronoi图V（G）为
V（G）={V(g1)，V(g2)，…，V(gn)} 一般V图特性在广义V图中类似存在。
5.2 V图生成方法
V图有着按距离划分邻近区域的普遍特性，应 用范围广。
生成V图的方法很多，一般分为两种： 矢量方法 栅格方法
一、生成V图的矢量方法
矢量方法生成V图大多是对点实体。 方法分为：对偶生成法
义G的Voronoi图V（G）为
V（G）={V（g1），V（g2），…，V（gn）}
V图是与距离紧密相关的，而距离值是由尺度所 基本定义的。不同尺度，距离的概念不一样， 数值往往也不一样，因此不同的尺度空间，有 不同的V图。上述定义同样可推广到3维。
（二）广义Voronoi图
拓展Voronoi图为广义Voronoi图具有广泛意义。
（二）性质
假设平面上有n个离散点，其对应的Voronoi多边
形分别为V1，V2…Vn， Voronoi多边形之间除边
界外，其交集为空集，所有Voronoi多边形的并集 为二维平面R2，即
Vi Vj
PV1 V2 ...Vn R2 （假定到Pi为0的点不算在Vi内）
V1 V2 ...Vn R2
V图、障碍V图、广义V图的多边形边界提供了点、 线、面全形态，障碍、非障碍完备空间，广义加 权距离的等距线、等比线、等势线等，是具有严 密数学意义且极广泛使用价值的轨迹线。

维诺图（VoronoiDiagram）分析与实现一、问题描述1.Voronoi图的定义又叫泰森多边形或Dirichlet图，它是由一组由连接两邻点直线的垂直平分线组成的连续多边形组成。

2.Voronoi图的特点（1）每个V多边形内有一个生成元；（2）每个V多边形内点到该生成元距离短于到其它生成元距离；（3）多边形边界上的点到生成此边界的生成元距离相等；（4）邻接图形的Voronoi多边形界线以原邻接界线作为子集。

3.Voronoi的应用在计算几何学科中的重要地位，由于其根据点集划分的区域到点的距离最近的特点，其在地理学、气象学、结晶学、航天、核物理学、机器人等领域具有广泛的应用。

如在障碍物点集中，规避障碍寻找最佳路径。

二、算法分析与设计Voronoi图有着按距离划分邻近区域的普遍特性，应用范围广。

生成V图的方法很多，常见的有分治法、扫描线算法和Delaunay三角剖分算法。

1.建立Voronoi图方法和步骤本次实验采用的是Delaunay三角剖分算法。

主要是指生成Voronoi图时先生成其对偶元Delaunay三角网，再找出三角网每一三角形的外接圆圆心，最后连接相邻三角形的外接圆圆心，形成以每一三角形顶点为生成元的多边形网。

如下图所示。

建立Voronoi图算法的关键是对离散数据点合理地连成三角网，即构建Delaunay三角网。

建立Voronoi图的步骤为：（1）离散点自动构建三角网，即构建Delaunay三角网。

对离散点和形成的三角形编号，记录每个三角形是由哪三个离散点构成的。

（2）计算每个三角形的外接圆圆心，并记录之。

（3）遍历三角形链表，寻找与当前三角形pTri三边共边的相邻三角形TriA，TriB和TriC。

（4）如果找到，则把寻找到的三角形的外心与pTri的外心连接，存入维诺边链表中。

如果找不到，则求出最外边的中垂线射线存入维诺边链表中。

（5）遍历结束，所有维诺边被找到，根据边画出维诺图。

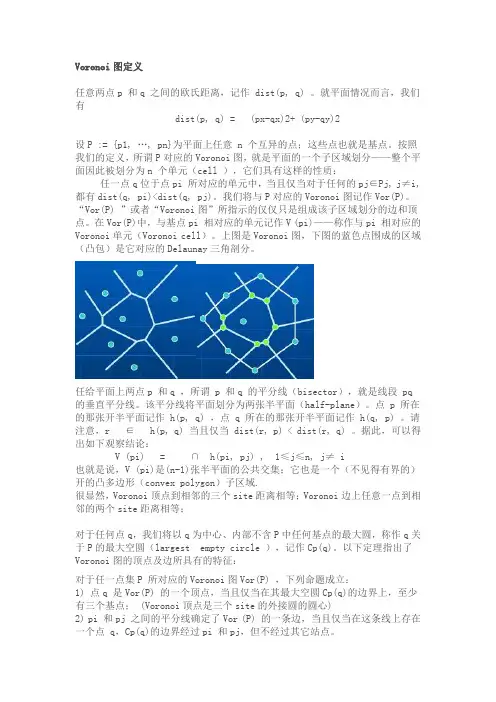

Voronoi图定义任意两点p 和q 之间的欧氏距离，记作 dist(p, q) 。

就平面情况而言，我们有dist(p, q) = (px-qx)2+ (py-qy)2设P := {p1, …, pn}为平面上任意 n 个互异的点；这些点也就是基点。

按照我们的定义，所谓P对应的Voronoi图，就是平面的一个子区域划分——整个平面因此被划分为n 个单元（cell ），它们具有这样的性质：任一点q位于点pi 所对应的单元中，当且仅当对于任何的pj∈Pj, j≠i,都有dist(q, pi)<dist(q, pj)。

我们将与P对应的Voronoi图记作Vor(P)。

“Vor(P) ”或者“Voronoi图”所指示的仅仅只是组成该子区域划分的边和顶点。

在Vor(P)中，与基点pi 相对应的单元记作V (pi)——称作与pi 相对应的Voronoi单元（Voronoi cell）。

上图是Voronoi图，下图的蓝色点围成的区域（凸包）是它对应的Delaunay三角剖分。

任给平面上两点p 和q ，所谓 p 和q 的平分线（bisector），就是线段 pq 的垂直平分线。

该平分线将平面划分为两张半平面（half-plane）。

点 p 所在的那张开半平面记作 h(p, q) ，点 q 所在的那张开半平面记作 h(q, p) 。

请注意，r ∈ h(p, q) 当且仅当 dist(r, p) < dist(r, q) 。

据此，可以得出如下观察结论：V (pi) = ∩ h(pi, pj) , 1≤j≤n, j≠ i也就是说，V (pi)是(n-1)张半平面的公共交集；它也是一个（不见得有界的）开的凸多边形（convex polygon）子区域.很显然，Voronoi顶点到相邻的三个site距离相等；Voronoi边上任意一点到相邻的两个site距离相等；对于任何点q，我们将以q为中心、内部不含P中任何基点的最大圆，称作q关于P的最大空圆（largest empty circle ），记作Cp(q)。

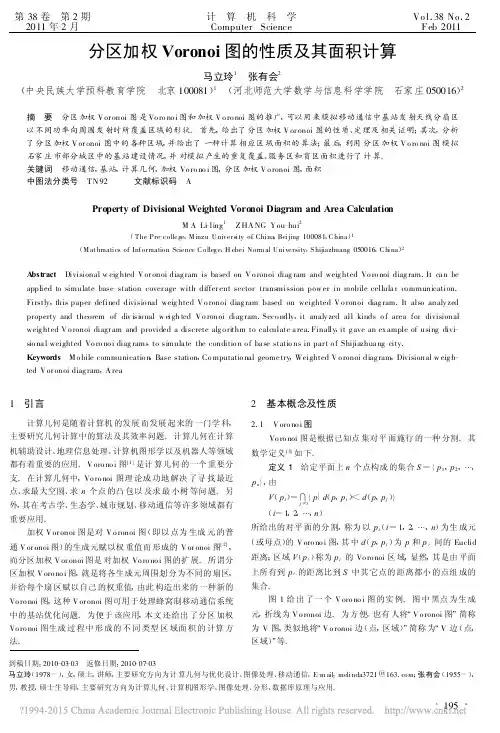

加权 V or onoi 图是对 V o ronoi 图(即以 点为 生成 元 的普 通 V or onoi 图)的生成元赋以权 重值而 形成的 V or onoi 图[ 2] , 而分区加权 V or onoi 图是 对加权 Vo ro no i 图的扩 展 。 所谓分 区加权 V oro no i 图 , 就是将各生成元周围划 分为不同的 扇区 , 并给每个扇 区赋以自己 的权重值 , 由此 构造出来的 一种新的 Vo ro noi 图 , 这种 V or onoi 图可用于处理蜂窝制移动通信系统 中的基站优化问题 。 为便于 该应用 , 本文 还给出 了分区 加权 Vo ro noi 图生成 过 程中 形 成的 不 同 类型 区 域面 积 的 计算 方 法。
· 195 ·
图1
Vo ro noi 图的基本性质[ 4] 如下 。 性质 1 生成元 pi 的 V o ronoi 区域 V(pi)无界 的充分必 要条件是 pi ∈ BC H(P), 其中 BC H(P)表示生成 元集合 S 的 凸壳边界 。 性质 2 n 个点的 点集 S 的 Vo ro noi 图至多 有 2n -5 个 顶点和 3n -6 条边 。 性质 3 每个 Vo ro no i 点恰好是 3 条 Vo ro noi 边的交点 。 性质 4 点集 S 中的 点 p i 的 每一 个最 近临 近点 确定 V (pi)的一条边 。 2 .2 加权 V o ronoi 图 定义 2 给定平面 上 n 个点的 集合 S ={p1 , p2 , … , pn}, 对每个生成元 pi(i =1, 2 , … , n), 赋以非 负实数权重 vi(i =1 , 2 , … , n), 称 D(p , pi)=d(p -pi)/ vi 为 p 和 p i 间 的加 权距 离 , 称 V(pi , vi)=∩ {p D(p , pi)<D(p , pj)}为 点 pi 的权重

GIS原理与算法第七章Voronoi图构建算法（based on Raster）2011.6主要内容预备知识并行生长算法传统距离变换动态距离变换算法栅格算法实例球面V的生成算法原理球面格网算法实例问题讨论？？意义矢量算法对于点集十分有效，对于线集变得比较复杂，面状集则非常困难，推广到三维Voronoi图和球面Voronoi图的矢量算法则更为复杂。

算法的复杂性是Voronoi图在动态GIS模型中难以得到广泛应用的主要原因。

为解决这个矛盾，C.Gold & Yang[1992,1996]提出一个点线模型，即把复杂实体分解成点和直线，先构建点线的Voronoi图，再转换为实体的Voronoi 图。

意义•此方法的优点是结构简单，能直接建立实体的四边数据结构和容易处理区域实体的动态变化，•但是此方法缺乏数据的层次结构（即数据综合），难以从根本上解决海量数据的不同层次的综合表达。

扩展模板最简单的距离扩展模板是3×3的正方形模板，其距离扩张如图所示：扩展模板其他模版还有：菱形模版、棋盘模版、八边形模版等：只要上述a，b的取值满足1<b/a<2，那么它就是“欧氏距离”在平面栅格空间的一个整数近似。

(a) 菱形模版(b)棋盘模版(c)八边形模版不同的模板给出的栅格距离不同，如下图：对于这些距栅格VD定义栅格膨胀和腐蚀算子膨胀(dilation)和腐蚀(erosion)是数学形态学的两个基本算子。

A是原始影像，B是结构元。

定义如下：bBbbBbABAABA∈∈=Θ=⊕IU::腐蚀膨胀膨胀和腐蚀算子 膨胀和腐蚀原理：分解图（2）4、动态距离变换算法采用距离变换后，由于取整带来的误差，与欧氏距离之间的差异随距离的增大而增大，如下图：动态距离变换原理实验结果意义与研究现状由于现代测绘及相关技术的发展，人们研究的区域逐渐从局部区域发展到覆盖整个地球。

而地球本身就是一个近似的椭球体，研究球面Voronoi图的生成方法对于全球数据的动态管理和球面空间关系的推理有其重要的意义。

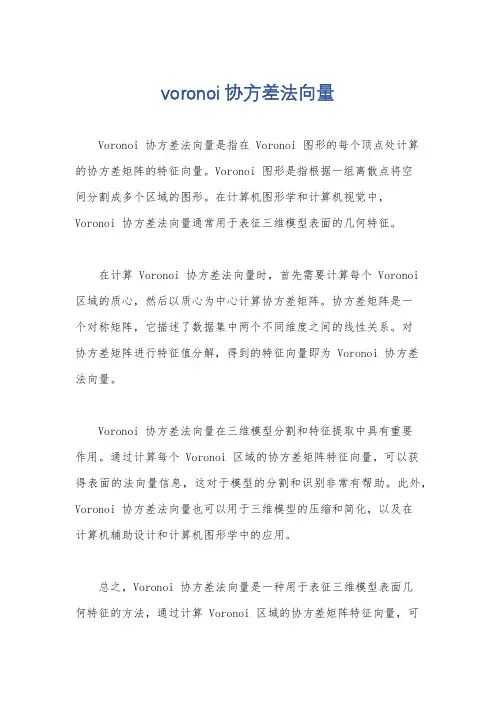

voronoi协方差法向量
Voronoi 协方差法向量是指在 Voronoi 图形的每个顶点处计算
的协方差矩阵的特征向量。

Voronoi 图形是指根据一组离散点将空
间分割成多个区域的图形。

在计算机图形学和计算机视觉中，Voronoi 协方差法向量通常用于表征三维模型表面的几何特征。

在计算 Voronoi 协方差法向量时，首先需要计算每个 Voronoi 区域的质心，然后以质心为中心计算协方差矩阵。

协方差矩阵是一
个对称矩阵，它描述了数据集中两个不同维度之间的线性关系。

对
协方差矩阵进行特征值分解，得到的特征向量即为 Voronoi 协方差
法向量。

Voronoi 协方差法向量在三维模型分割和特征提取中具有重要
作用。

通过计算每个 Voronoi 区域的协方差矩阵特征向量，可以获
得表面的法向量信息，这对于模型的分割和识别非常有帮助。

此外，Voronoi 协方差法向量也可以用于三维模型的压缩和简化，以及在
计算机辅助设计和计算机图形学中的应用。

总之，Voronoi 协方差法向量是一种用于表征三维模型表面几
何特征的方法，通过计算 Voronoi 区域的协方差矩阵特征向量，可
以得到模型表面的法向量信息，对于模型分割、特征提取和压缩具有重要意义。

Voronoi图扫描线算法的三维演示1.最近Voronoi图定义及性质Voronoi 图的定义：在平面上有N个独立的站点，而Voronoi图就是把平面分成N个子区域，每个站点都拥有自己的子区域，在这个区域中的任何点q到当前站点的距离比到其他站点的距离最短。

Voronoi 图的性质：图一图二如图一所示，站点与对应的Voronoi边上的点在与的垂直平分线上，以这个点为圆心的圆能够经过与并且圆内无其它站点。

如图二所示，如果一个点是Voronoi定点，则它至少经过三个站点，并且圆内无其它站点。

2.Voronoi图扫描线算法扫描线算法概述：1.通过水平线从上往下扫描站点；2.增量构造，跟踪每个站点对应的结构的变化。

扫描线算法待处理事件：1.如图三所示，图中的红色弧的序列为海岸线，是我们要跟踪处理的数据结构（组织成二叉树）。

图三2.图四中到两个站点及扫描线相等的点为分裂点，为海岸线结构中的重要成分，实际上为二叉树中的内点，而每条弧则为叶子节点。

图四3.图五和图六为两个连续的瞬间，图五中间的那条弧即将消失，取而代之的是Voronoi顶点。

它的两条边为分裂点生长而成。

图五图六我们所用的数据结构：1.用DCEL记录Voronoi图：图七Vertex：点的辅助信息bool inner; 表示该点是不是一个内部点（非边界点）vector<int> inTris; 记录该点所在的三角形号vector<int> inTrisOrd; 记录该点在相应三角形中的编号（只取0，1，2）int startHe; 该点起始半边编号int endHe; 该点终止半边编号（仅对边界点有效）HalfFace3：面辅助信息int he[3]; 记录一个面中三条半边号码HalfEdge：基础半边结构int fv; 起始点int tv; 终止点int fn; 面号int prev; 前一条半边int next; 后一条半边int opp; 对面相反的半边2.海岸线结构，也即是二叉树。
