一文读懂白光干涉仪

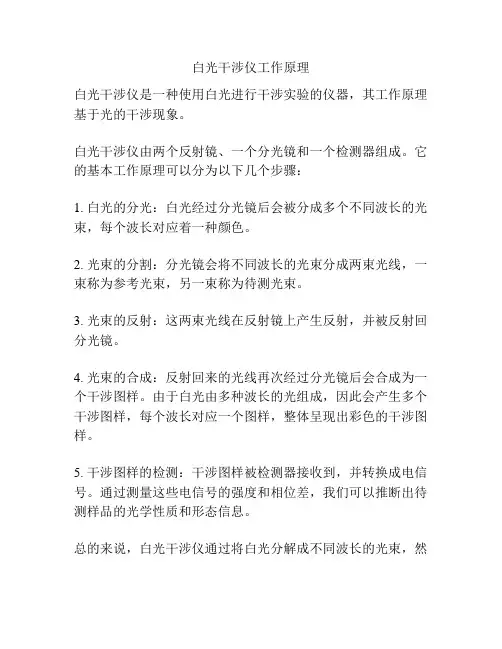

白光干涉仪工作原理
白光干涉仪是一种使用白光进行干涉实验的仪器，其工作原理基于光的干涉现象。

白光干涉仪由两个反射镜、一个分光镜和一个检测器组成。

它的基本工作原理可以分为以下几个步骤：
1. 白光的分光：白光经过分光镜后会被分成多个不同波长的光束，每个波长对应着一种颜色。

2. 光束的分割：分光镜会将不同波长的光束分成两束光线，一束称为参考光束，另一束称为待测光束。

3. 光束的反射：这两束光线在反射镜上产生反射，并被反射回分光镜。

4. 光束的合成：反射回来的光线再次经过分光镜后会合成为一个干涉图样。

由于白光由多种波长的光组成，因此会产生多个干涉图样，每个波长对应一个图样，整体呈现出彩色的干涉图样。

5. 干涉图样的检测：干涉图样被检测器接收到，并转换成电信号。

通过测量这些电信号的强度和相位差，我们可以推断出待测样品的光学性质和形态信息。

总的来说，白光干涉仪通过将白光分解成不同波长的光束，然
后将这些光束反射、合成和干涉，最终产生出彩色的干涉图样。

通过对干涉图样的检测和分析，可以获得待测样品的光学信息。

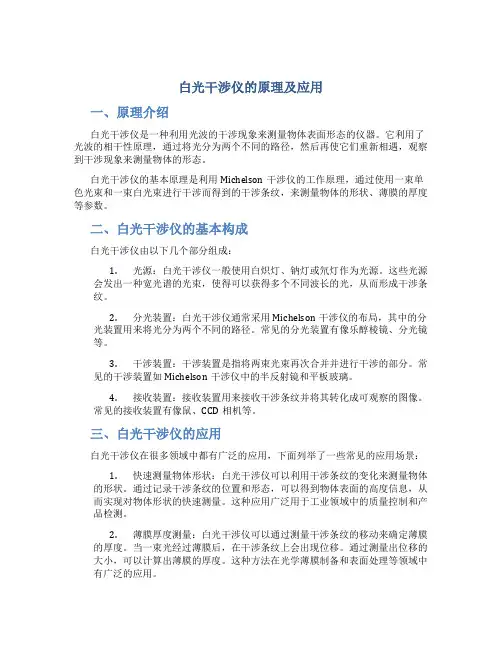

白光干涉仪的原理及应用一、原理介绍白光干涉仪是一种利用光波的干涉现象来测量物体表面形态的仪器。

它利用了光波的相干性原理，通过将光分为两个不同的路径，然后再使它们重新相遇，观察到干涉现象来测量物体的形态。

白光干涉仪的基本原理是利用Michelson干涉仪的工作原理，通过使用一束单色光束和一束白光束进行干涉而得到的干涉条纹，来测量物体的形状、薄膜的厚度等参数。

二、白光干涉仪的基本构成白光干涉仪由以下几个部分组成：1.光源：白光干涉仪一般使用白炽灯、钠灯或氘灯作为光源。

这些光源会发出一种宽光谱的光束，使得可以获得多个不同波长的光，从而形成干涉条纹。

2.分光装置：白光干涉仪通常采用Michelson干涉仪的布局，其中的分光装置用来将光分为两个不同的路径。

常见的分光装置有像乐醇棱镜、分光镜等。

3.干涉装置：干涉装置是指将两束光束再次合并并进行干涉的部分。

常见的干涉装置如Michelson干涉仪中的半反射镜和平板玻璃。

4.接收装置：接收装置用来接收干涉条纹并将其转化成可观察的图像。

常见的接收装置有像鼠、CCD相机等。

三、白光干涉仪的应用白光干涉仪在很多领域中都有广泛的应用，下面列举了一些常见的应用场景：1.快速测量物体形状：白光干涉仪可以利用干涉条纹的变化来测量物体的形状。

通过记录干涉条纹的位置和形态，可以得到物体表面的高度信息，从而实现对物体形状的快速测量。

这种应用广泛用于工业领域中的质量控制和产品检测。

2.薄膜厚度测量：白光干涉仪可以通过测量干涉条纹的移动来确定薄膜的厚度。

当一束光经过薄膜后，在干涉条纹上会出现位移。

通过测量出位移的大小，可以计算出薄膜的厚度。

这种方法在光学薄膜制备和表面处理等领域中有广泛的应用。

3.表面质量评估：白光干涉仪可以通过测量物体表面的几何形状来评估表面质量。

利用干涉仪可以测量出物体表面的起伏、平整度等参数，从而得到表面的质量评估结果。

4.生物医学应用：白光干涉仪在生物医学领域中也有广泛的应用。

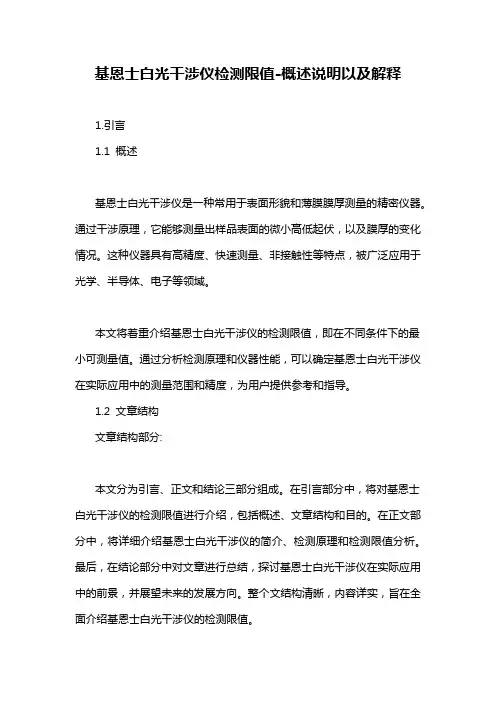

基恩士白光干涉仪检测限值-概述说明以及解释1.引言1.1 概述基恩士白光干涉仪是一种常用于表面形貌和薄膜膜厚测量的精密仪器。

通过干涉原理，它能够测量出样品表面的微小高低起伏，以及膜厚的变化情况。

这种仪器具有高精度、快速测量、非接触性等特点，被广泛应用于光学、半导体、电子等领域。

本文将着重介绍基恩士白光干涉仪的检测限值，即在不同条件下的最小可测量值。

通过分析检测原理和仪器性能，可以确定基恩士白光干涉仪在实际应用中的测量范围和精度，为用户提供参考和指导。

1.2 文章结构文章结构部分:本文分为引言、正文和结论三部分组成。

在引言部分中，将对基恩士白光干涉仪的检测限值进行介绍，包括概述、文章结构和目的。

在正文部分中，将详细介绍基恩士白光干涉仪的简介、检测原理和检测限值分析。

最后，在结论部分中对文章进行总结，探讨基恩士白光干涉仪在实际应用中的前景，并展望未来的发展方向。

整个文结构清晰，内容详实，旨在全面介绍基恩士白光干涉仪的检测限值。

1.3 目的：本文旨在探讨基恩士白光干涉仪在光学检测领域中的应用，并分析其检测限值。

通过对基恩士白光干涉仪的简介、检测原理和检测限值进行详细阐述，旨在帮助读者深入了解该仪器的工作原理和性能特点。

同时，本文还将探讨该技术在实际应用中的潜在前景，为相关领域的研究和应用提供参考和借鉴。

通过本文的研究，希望读者能够认识到基恩士白光干涉仪在光学领域中的重要性，以及其在科学研究和工程实践中的广泛应用价值。

2.正文2.1 基恩士白光干涉仪简介基恩士白光干涉仪是一种高精度的光学检测仪器，通常用于表面形貌测量、薄膜厚度测量、折射率测量等领域。

该仪器利用干涉原理，通过将光波分为两路，然后让它们重新相交产生干涉条纹，从而测量待测物体表面或薄膜的参数。

基恩士白光干涉仪具有高分辨率、高精度、非接触、快速测量等优点，广泛应用于科学研究、工业生产等领域。

其原理是利用光的干涉效应来测量目标物体的表面形貌或薄膜厚度。

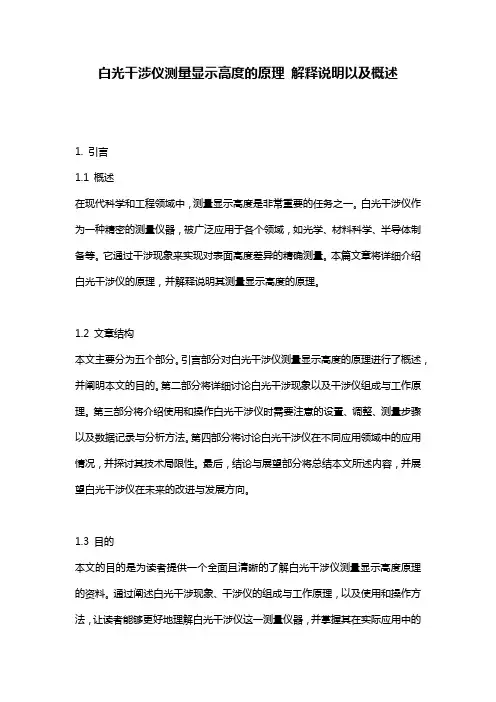

白光干涉仪测量显示高度的原理解释说明以及概述1. 引言1.1 概述在现代科学和工程领域中，测量显示高度是非常重要的任务之一。

白光干涉仪作为一种精密的测量仪器，被广泛应用于各个领域，如光学、材料科学、半导体制备等。

它通过干涉现象来实现对表面高度差异的精确测量。

本篇文章将详细介绍白光干涉仪的原理，并解释说明其测量显示高度的原理。

1.2 文章结构本文主要分为五个部分。

引言部分对白光干涉仪测量显示高度的原理进行了概述，并阐明本文的目的。

第二部分将详细讨论白光干涉现象以及干涉仪组成与工作原理。

第三部分将介绍使用和操作白光干涉仪时需要注意的设置、调整、测量步骤以及数据记录与分析方法。

第四部分将讨论白光干涉仪在不同应用领域中的应用情况，并探讨其技术局限性。

最后，结论与展望部分将总结本文所述内容，并展望白光干涉仪在未来的改进与发展方向。

1.3 目的本文的目的是为读者提供一个全面且清晰的了解白光干涉仪测量显示高度原理的资料。

通过阐述白光干涉现象、干涉仪的组成与工作原理，以及使用和操作方法，让读者能够更好地理解白光干涉仪这一测量仪器，并掌握其在实际应用中的技术要点和注意事项。

同时，对于白光干涉仪在不同领域的应用情况和技术局限性进行详细阐述，以期引发读者对该领域未来发展方向的思考。

2. 白光干涉仪的原理2.1 白光干涉现象白光干涉是指当宽谱连续光通过两个光学路径，再经过重合时所产生的干涉现象。

这是由于不同波长的光在不同程度上会产生相位差而导致的。

2.2 干涉仪组成与工作原理白光干涉仪主要由一个分束器、两个反射镜和一个待测物体构成。

简单来说，分束器将入射的白光分成两束相干的准平行光，然后通过调整反射镜使得两束平行光以不同的角度照射待测物体。

反射镜将经过物体后返回的反射光重新汇聚，再次经过分束器。

接下来，利用一台增加了直流延迟信号电压的扫描仪对返回的平行光进行扫描，并用一个探测器记录振动条纹信号。

2.3 测量显示高度的原理白光干涉仪可以利用其原理和构造通过显示出截面图或者等高线来测试并观察表面高度的变化情况。

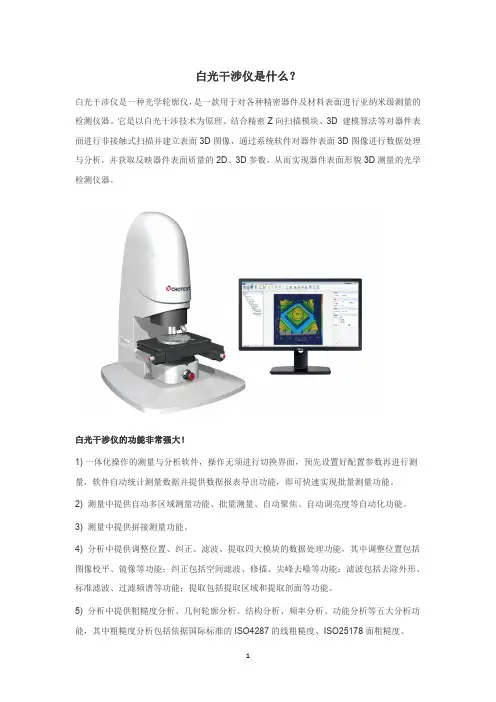

白光干涉仪是什么？白光干涉仪是一种光学轮廓仪，是一款用于对各种精密器件及材料表面进行亚纳米级测量的检测仪器。

它是以白光干涉技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量的光学检测仪器。

白光干涉仪的功能非常强大！1)一体化操作的测量与分析软件，操作无须进行切换界面，预先设置好配置参数再进行测量，软件自动统计测量数据并提供数据报表导出功能，即可快速实现批量测量功能。

2)测量中提供自动多区域测量功能、批量测量、自动聚焦、自动调亮度等自动化功能。

3)测量中提供拼接测量功能。

4)分析中提供调整位置、纠正、滤波、提取四大模块的数据处理功能，其中调整位置包括图像校平、镜像等功能；纠正包括空间滤波、修描、尖峰去噪等功能；滤波包括去除外形、标准滤波、过滤频谱等功能；提取包括提取区域和提取剖面等功能。

5)分析中提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能，其中粗糙度分析包括依据国际标准的ISO4287的线粗糙度、ISO25178面粗糙度、ISO12781平整度等全参数分析功能；几何轮廓分析包括台阶高、距离、角度、曲率等特征测量和直线度、圆度形位公差评定等功能；结构分析包括孔洞体积和波谷深度等；频率分析包括纹理方向和频谱分析等功能；功能分析包括SK参数和体积参数等功能。

6)分析中同时提供一键分析和多文件分析等辅助分析功能，设置分析模板，结合测量中提供的自动测量和批量测量功能，可实现对小尺寸精密器件的批量测量并直接获取分析数据的功能。

白光干涉仪应用非常广泛！可广泛应用于半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、国防军工、科研院所等领域中。

可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等，提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。

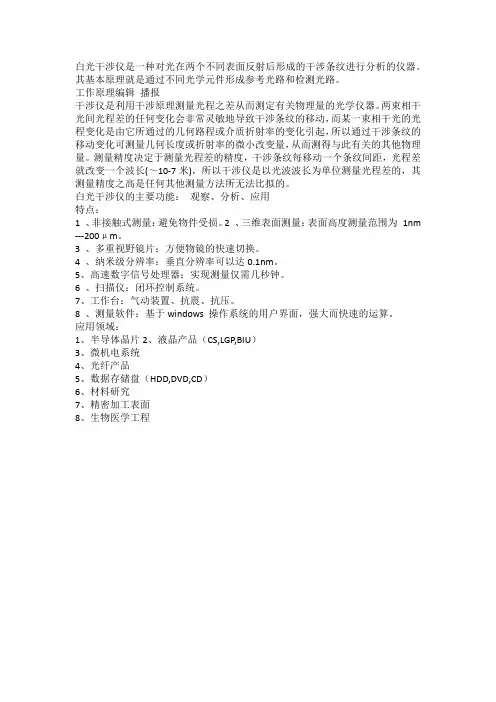

白光干涉仪是一种对光在两个不同表面反射后形成的干涉条纹进行分析的仪器。

其基本原理就是通过不同光学元件形成参考光路和检测光路。

工作原理编辑播报
干涉仪是利用干涉原理测量光程之差从而测定有关物理量的光学仪器。

两束相干光间光程差的任何变化会非常灵敏地导致干涉条纹的移动，而某一束相干光的光程变化是由它所通过的几何路程或介质折射率的变化引起，所以通过干涉条纹的移动变化可测量几何长度或折射率的微小改变量，从而测得与此有关的其他物理量。

测量精度决定于测量光程差的精度，干涉条纹每移动一个条纹间距，光程差就改变一个波长(～10-7米)，所以干涉仪是以光波波长为单位测量光程差的，其测量精度之高是任何其他测量方法所无法比拟的。

白光干涉仪的主要功能：观察、分析、应用
特点：
1 、非接触式测量：避免物件受损。

2 、三维表面测量：表面高度测量范围为1nm ---200μm。

3 、多重视野镜片：方便物镜的快速切换。

4 、纳米级分辨率：垂直分辨率可以达0.1nm。

5、高速数字信号处理器：实现测量仅需几秒钟。

6 、扫描仪：闭环控制系统。

7、工作台：气动装置、抗震、抗压。

8 、测量软件：基于windows 操作系统的用户界面，强大而快速的运算。

应用领域：
1、半导体晶片
2、液晶产品（CS,LGP,BIU）
3、微机电系统
4、光纤产品
5、数据存储盘（HDD,DVD,CD）
6、材料研究
7、精密加工表面
8、生物医学工程。

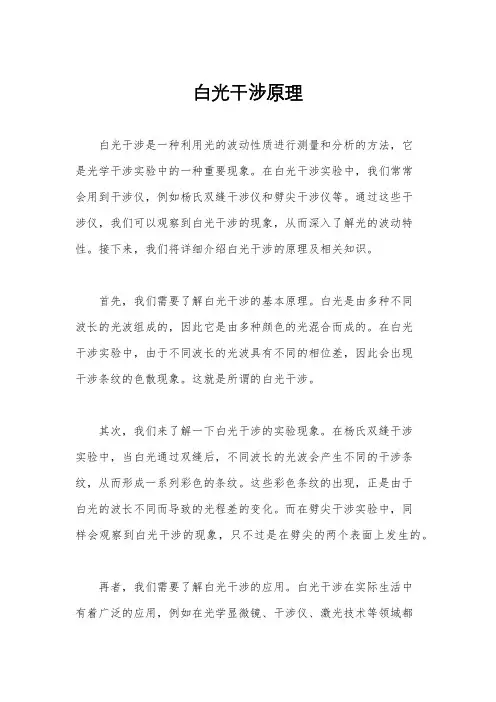

白光干涉原理白光干涉是一种利用光的波动性质进行测量和分析的方法，它是光学干涉实验中的一种重要现象。

在白光干涉实验中，我们常常会用到干涉仪，例如杨氏双缝干涉仪和劈尖干涉仪等。

通过这些干涉仪，我们可以观察到白光干涉的现象，从而深入了解光的波动特性。

接下来，我们将详细介绍白光干涉的原理及相关知识。

首先，我们需要了解白光干涉的基本原理。

白光是由多种不同波长的光波组成的，因此它是由多种颜色的光混合而成的。

在白光干涉实验中，由于不同波长的光波具有不同的相位差，因此会出现干涉条纹的色散现象。

这就是所谓的白光干涉。

其次，我们来了解一下白光干涉的实验现象。

在杨氏双缝干涉实验中，当白光通过双缝后，不同波长的光波会产生不同的干涉条纹，从而形成一系列彩色的条纹。

这些彩色条纹的出现，正是由于白光的波长不同而导致的光程差的变化。

而在劈尖干涉实验中，同样会观察到白光干涉的现象，只不过是在劈尖的两个表面上发生的。

再者，我们需要了解白光干涉的应用。

白光干涉在实际生活中有着广泛的应用，例如在光学显微镜、干涉仪、激光技术等领域都有着重要的作用。

通过白光干涉技术，我们可以实现高精度的测量和分析，从而在科学研究和工程技术中发挥重要作用。

最后，我们需要总结一下白光干涉的特点和意义。

白光干涉是一种重要的光学现象，它揭示了光的波动性质，为我们深入了解光的本质提供了重要的实验依据。

通过对白光干涉的研究，我们可以更好地理解光的行为规律，为光学领域的发展和应用提供重要的理论基础。

综上所述，白光干涉是一种重要的光学现象，它揭示了光的波动特性，对于我们深入了解光的本质具有重要的意义。

通过对白光干涉原理的研究，我们可以更好地应用光学知识，推动光学领域的发展和应用。

希望通过本文的介绍，读者对白光干涉有了更深入的了解，能够进一步探索光学领域的奥秘。

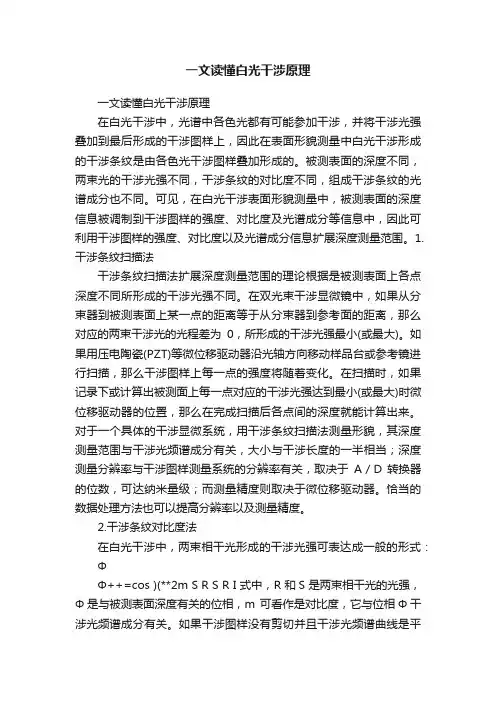

一文读懂白光干涉原理一文读懂白光干涉原理在白光干涉中，光谱中各色光都有可能参加干涉，并将干涉光强叠加到最后形成的干涉图样上，因此在表面形貌测量中白光干涉形成的干涉条纹是由各色光干涉图样叠加形成的。

被测表面的深度不同，两束光的干涉光强不同，干涉条纹的对比度不同，组成干涉条纹的光谱成分也不同。

可见，在白光干涉表面形貌测量中，被测表面的深度信息被调制到干涉图样的强度、对比度及光谱成分等信息中，因此可利用干涉图样的强度、对比度以及光谱成分信息扩展深度测量范围。

1.干涉条纹扫描法干涉条纹扫描法扩展深度测量范围的理论根据是被测表面上各点深度不同所形成的干涉光强不同。

在双光束干涉显微镜中，如果从分束器到被测表面上某一点的距离等于从分束器到参考面的距离，那么对应的两束干涉光的光程差为0，所形成的干涉光强最小(或最大)。

如果用压电陶瓷(PZT)等微位移驱动器沿光轴方向移动样品台或参考镜进行扫描，那么干涉图样上每一点的强度将随着变化。

在扫描时，如果记录下或计算出被测面上每一点对应的干涉光强达到最小(或最大)时微位移驱动器的位置，那么在完成扫描后各点间的深度就能计算出来。

对于一个具体的干涉显微系统，用干涉条纹扫描法测量形貌，其深度测量范围与干涉光频谱成分有关，大小与干涉长度的一半相当；深度测量分辨率与干涉图样测量系统的分辨率有关，取决于A／D 转换器的位数，可达纳米量级；而测量精度则取决于微位移驱动器。

恰当的数据处理方法也可以提高分辨率以及测量精度。

2.干涉条纹对比度法在白光干涉中，两束相干光形成的干涉光强可表达成一般的形式：ΦΦ++=cos )(**2m S R S R I 式中，R 和S 是两束相干光的光强，Φ是与被测表面深度有关的位相，m 可看作是对比度，它与位相Φ干涉光频谱成分有关。

如果干涉图样没有剪切并且干涉光频谱曲线是平滑的，那么m 与位相之间或与被测表面深度之间存在着一一对应的关系。

当分束器到被测表面上某一点的距离等于分束器到参考面的距离时，值最大且近似等于1；当距离之差超过干涉光相干长度时，m 值最小，等于0。
