智慧树知道网课《现代光学工程制图》课后章节测试满分答案

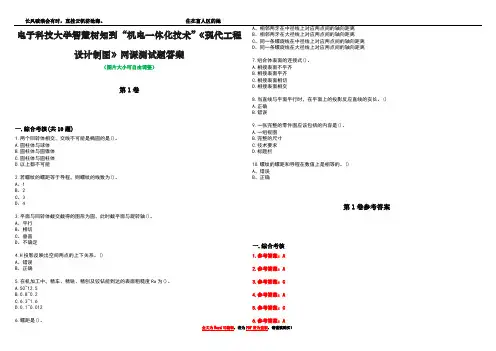

电子科技大学智慧树知到“机电一体化技术”《现代工程设计制图》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.两个回转体相交，交线不可能是椭圆的是()。

A.圆柱体与球体B.圆柱体与圆锥体C.圆柱体与圆柱体D.以上都不可能2.若螺纹的螺距等于导程，则螺纹的线数为()。

A、1B、2C、3D、43.平面与回转体截交截得的图形为圆，此时截平面与旋转轴()。

A、平行B、相切C、垂直D、不确定4.H投影反映出空间两点的上下关系。

()A、错误B、正确5.在机加工中，精车、精铣、精刨及铰钻能到达的表面粗糙度Ra为()。

A.50~12.5B.0.8~0.2C.6.3~1.6D.0.1~0.0126.螺距是()。

A、相邻两牙在中径线上对应两点间的轴向距离B、相邻两牙在大径线上对应两点间的轴向距离C、同一条螺旋线在中径线上对应两点间的轴向距离D、同一条螺旋线在大径线上对应两点间的轴向距离7.组合体表面的连接式()。

A.相接表面不平齐B.相接表面平齐C.相接表面相切D.相接表面相交8.当直线与平面平行时，在平面上的投影反应直线的实长。

()A.正确B.错误9.一张完整的零件图应该包括的内容是()。

A.一组视图B.完整的尺寸C.技术要求D.标题栏10.螺纹的螺距和导程在数值上是相等的。

()A、错误B、正确第1卷参考答案一.综合考核1.参考答案：A2.参考答案：A3.参考答案：C4.参考答案：A5.参考答案：C6.参考答案：A7.参考答案：ABCD8.参考答案：B9.参考答案：ABCD10.参考答案：A。

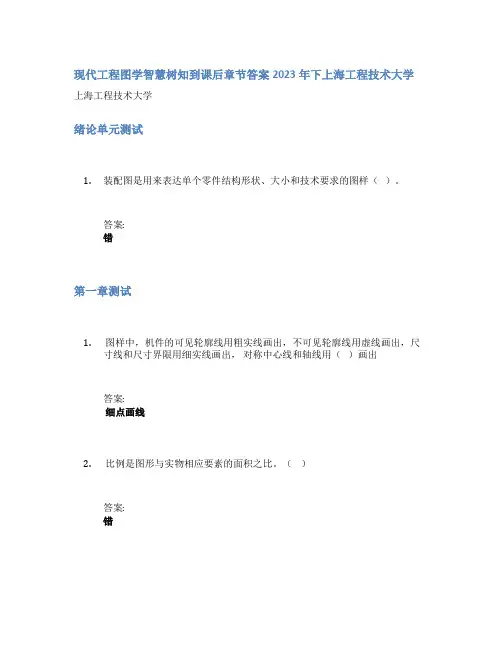

现代工程图学智慧树知到课后章节答案2023年下上海工程技术大学上海工程技术大学绪论单元测试1.装配图是用来表达单个零件结构形状、大小和技术要求的图样（）。

答案:错第一章测试1.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用（）画出答案:细点画线2.比例是图形与实物相应要素的面积之比。

（）答案:错3.绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为3～5mm，当圆直径叫小时，中心线可用细实线代替。

（）答案:对4.图样上的尺寸是零件的实际尺寸，尺寸以米为单位时，不需标注尺寸单位。

（）答案:错5.平面图形中的线段有已知线段、中间线段和连接线段三种，画图时应先画（）。

答案:已知线段第二章测试1.以下哪些是正投影的特性？答案:类似性; 积聚性; 实形性2.已知点的三个坐标(x,y,z),即可确定点在空间的位置。

答案:对3.平行侧面的直线一定是侧平线。

答案:错4.过一条倾斜线可作一个水平面。

答案:对5.一直线平行一平面,则该直线一定平行平面上的所有直线。

答案:错第三章测试1.曲面立体是由曲面围成的。

答案:错2.平面切割立体，得到的截交线一定是多边形。

答案:错3.两圆柱正贯，相贯线弯向大圆柱的轴线。

答案:对4.相贯线的投影求解过程中，一定能找出六个特殊点。

答案:错5.投影作图过程中，回转体的轴线可以不画。

答案:错第四章测试1.工程制图中，看组合体三视图的方法主要有形体分析法和线面分析法。

答案:对2.下面组合体尺寸标注的基本要求，不正确的是答案:可以重复3.把反映组合体各部分形状和相对位置较多的一面作为主视图的投射方向答案:对4.主视图是最重要的视图,要完整表达组合体的形状,还需要画出俯视图和左视图等答案:对5.完整的尺寸由尺寸数字，尺寸线，尺寸界线和箭头组成。

答案:对第五章测试1.向视图是配置在其它位置上的基本视图答案:对2.全剖视图适应于任何机件答案:错3.移出断面图的轮廓线用细实线绘制答案:错4.具有对称性的机件的一个视图只画一半时，这时一种简化画法答案:对5.采用第三角投影画法时，不用画第三角投影识别符号答案:错第六章测试1.轴间角和轴向伸缩系数是绘制轴测图的两个基本参数。

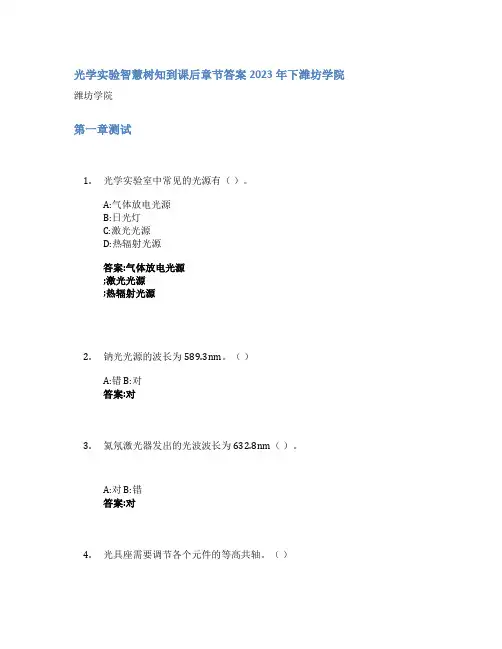

光学实验智慧树知到课后章节答案2023年下潍坊学院潍坊学院第一章测试1.光学实验室中常见的光源有（）。

A:气体放电光源B:日光灯C:激光光源D:热辐射光源答案:气体放电光源;激光光源;热辐射光源2.钠光光源的波长为589.3nm。

（）A:错 B:对答案:对3.氦氖激光器发出的光波波长为632.8nm（）。

A:对 B:错答案:对4.光具座需要调节各个元件的等高共轴。

（）A:错 B:对答案:对5.使用测微目镜的过程中，将螺旋沿同一个方向旋转，目的是为了防止回城误差。

（）A:对 B:错答案:对6.分光计在使用前要进行调整，调整之前，要把仪器上的所有螺丝都调到中间的位置。

（）A:对 B:错答案:对7.借助双面镜调整垂直时，可随意放置。

（）A:错 B:对答案:错8.显微镜镜筒改变后，放大率也会随之改变。

（）A:错 B:对答案:对9.钠灯和汞灯点燃后一般要预热3～4分钟才能正常工作，熄灭后也需冷却3～4分钟后，方可重新开启。

（）A:对 B:错答案:对10.读数显微镜的读数鼓轮上每一个小格是0.1mm。

（）A:对 B:错答案:错第二章测试1.凸透镜成像时，物距在大于一倍焦距且小于两倍焦距处，成（）。

A:倒立等大实像B:正立等大实像C:倒立缩小实像D:倒立放大实像答案:倒立放大实像2.用共轭法测凸透镜的焦距，不需要测量物距、像距。

（）A:错 B:对答案:对3.自准法测量凸透镜焦距，平面镜的位置最好在（）。

A:凸透镜近距离后面B:凸透镜远距离前面C:凸透镜近距离前面D:凸透镜远距离后面答案:凸透镜近距离后面4.使用读数显微镜时，要单方向移动测量螺丝，以避免回程差。

（）A:错 B:对答案:对5.显微镜光学部分的照明系统由哪几部分构成？（）A:聚光镜B:反射镜C:平面镜D:可变光阑答案:聚光镜;反射镜;可变光阑6.显微镜的转动手轮顺时针时会下降，逆时针时会上升。

（）A:对 B:错答案:对7.干涉和衍射是光具有波动性的具体表现。

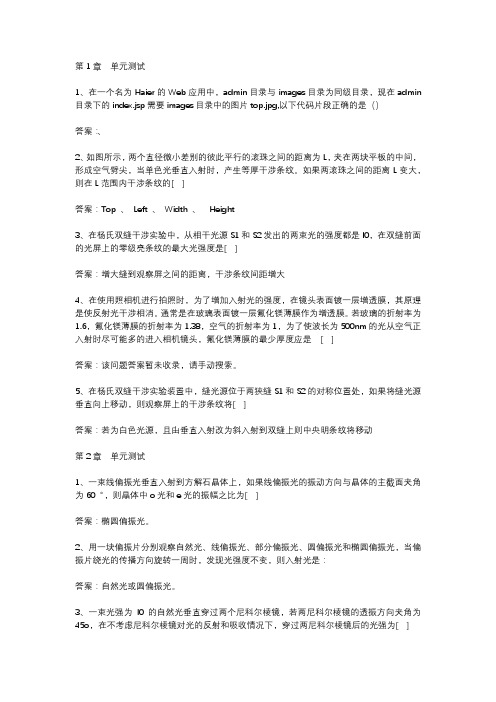

第1章单元测试1、在一个名为Haier的Web应用中，admin目录与images目录为同级目录，现在admin 目录下的index.jsp需要images目录中的图片top.jpg,以下代码片段正确的是（）答案：、2、如图所示，两个直径微小差别的彼此平行的滚珠之间的距离为L，夹在两块平板的中间，形成空气劈尖，当单色光垂直入射时，产生等厚干涉条纹。

如果两滚珠之间的距离L变大，则在L范围内干涉条纹的[ ]答案：Top 、Left 、Width 、Height3、在杨氏双缝干涉实验中，从相干光源S1和S2发出的两束光的强度都是I0，在双缝前面的光屏上的零级亮条纹的最大光强度是[ ]答案：增大缝到观察屏之间的距离，干涉条纹间距增大4、在使用照相机进行拍照时，为了增加入射光的强度，在镜头表面镀一层增透膜，其原理是使反射光干涉相消。

通常是在玻璃表面镀一层氟化镁薄膜作为增透膜。

若玻璃的折射率为1.6，氟化镁薄膜的折射率为1.38，空气的折射率为1，为了使波长为500nm的光从空气正入射时尽可能多的进入相机镜头，氟化镁薄膜的最少厚度应是[ ]答案：该问题答案暂未收录，请手动搜索。

5、在杨氏双缝干涉实验装置中，缝光源位于两狭缝S1和S2的对称位置处，如果将缝光源垂直向上移动，则观察屏上的干涉条纹将[ ]答案：若为白色光源，且由垂直入射改为斜入射到双缝上则中央明条纹将移动第2章单元测试1、一束线偏振光垂直入射到方解石晶体上，如果线偏振光的振动方向与晶体的主截面夹角为60゜，则晶体中o光和e光的振幅之比为[ ]答案：椭圆偏振光。

2、用一块偏振片分别观察自然光、线偏振光、部分偏振光、圆偏振光和椭圆偏振光，当偏振片绕光的传播方向旋转一周时，发现光强度不变，则入射光是：答案：自然光或圆偏振光。

3、一束光强为I0的自然光垂直穿过两个尼科尔棱镜，若两尼科尔棱镜的透振方向夹角为45o，在不考虑尼科尔棱镜对光的反射和吸收情况下，穿过两尼科尔棱镜后的光强为[ ]答案：错4、自然光通过透振方向互相垂直的两块偏振片，入射光强度为I0，若第三块偏振片插入起偏器和检偏器之间，且它的透振方向和竖直方向成θ角，试问透射光的强度为[ ]答案：平行光第一章1、折射率n与介质的电磁学常数和的关系式称麦克斯韦关系式，这个关系式是[ ]A: n=B: n=C:D:正确答案：n=2、如图所示，两个直径微小差别的彼此平行的滚珠之间的距离为L，夹在两块平板的中间，形成空气劈尖，当单色光垂直入射时，产生等厚干涉条纹。

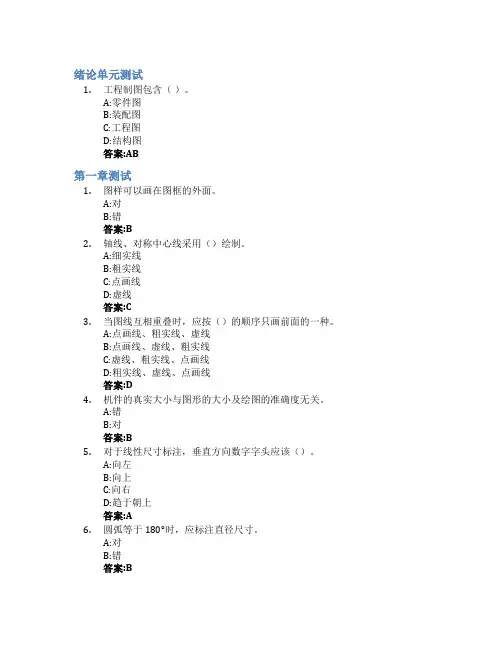

绪论单元测试1.工程制图包含（）。

A:零件图B:装配图C:工程图D:结构图答案:AB第一章测试1.图样可以画在图框的外面。

A:对B:错答案:B2.轴线、对称中心线采用（）绘制。

A:细实线B:粗实线C:点画线D:虚线答案:C3.当图线互相重叠时，应按（）的顺序只画前面的一种。

A:点画线、粗实线、虚线B:点画线、虚线、粗实线C:虚线、粗实线、点画线D:粗实线、虚线、点画线答案:D4.机件的真实大小与图形的大小及绘图的准确度无关。

A:错B:对答案:B5.对于线性尺寸标注，垂直方向数字字头应该（）。

A:向左B:向上C:向右D:趋于朝上答案:A6.圆弧等于180°时，应标注直径尺寸。

A:对B:错答案:B7.标注角度尺寸时，角度数字一律注写成水平方向。

A:错B:对答案:B8.标注球面的直径尺寸时，应在尺寸数字前加注符号（）。

A:SB:ɸC:SɸD:SR答案:C9.尺寸数字前加注符号“ɸ”的尺寸都属于定形尺寸。

A:错B:对答案:A10.对于平面图形中线段的作图顺序，正确的是（）。

A:已知线段、连接线段、中间线段B:中间线段、已知线段、连接线段C:连接线段、已知线段、中间线段D:已知线段、中间线段、连接线段答案:D第二章测试1.下图中，A点相对于B点的空间位置是（）。

A:右、前、下方B:左、前、上方C:左、前、下方D:左、后、下方答案:C2.下图中，直线AB和BC分别为（）。

A:正垂线、一般位置直线B:正垂线、侧平线C:一般位置直线、侧垂线D:正平线、侧平线答案:A3.俯视图反映物体的（）方位。

A:前、后、左、右B:左、右、上、下C:上、下、前、后答案:A4.点A到( )距离为其X坐标。

A:水平投影面B:正面投影面C:侧面投影面答案:C5.根据投影线不同，投影法一般分为中心投影法和正投影法。

（）A:对B:错答案:B6.点A、B、C在圆柱表面上，圆柱的主视图和俯视图如下图所示，正确的左视图为（）A:B:C:D:答案:B第三章测试1.平面与平面立体相交，截交线是由直线组成的封闭的平面多边形。

绪论单元测试1【多选题】(100分)法国著名科学家加斯帕﹒蒙日对于图学课程的学习指出：“这门课，单凭课堂讲授是没有效果的。

”“必须把实践练习与听课结合起来。

”“对于初学画法几何学者，只有通过大量的例题，使用直尺和圆规进行作图练习，才能取得经验”这里具体的学习方法包括：（）多项选择A.制图作业应做到：表达完整、投影正确，视图选择与配置恰当，图线分明，尺寸齐全，字体工整，图面整洁，培养认真负责的工作态度和严谨细致的工作作风。

B.做习题和作业时，按照正确的方法和步骤作图，正确使用绘图工具和仪器，学会、掌握徒手、尺规、计算机绘图。

C.要坚持理论联系实际的方法。

在认真学习投影原理，理解基本概念的基础上，不断地由物画图、由图想物，提高对三维形状与相关位置的逻辑思维能力和形象思维能力，掌握正投影的基本作图方法及其应用。

D.熟悉制图的基本规定和基本知识，遵守有关国家标准的规定，会查阅和使用有关的手册和国家标准第一章测试1【单选题】(10分)下列标注中哪一个是表示弦长？A.B.C.D.E.2【单选题】(10分)指出下列图中半径的标注哪一个图是正确的。

A.B.C.D.E.3【单选题】(10分)下列符号中表示强制国家标准的是（）。

A.NoneB.GB/TC.GB/ZD.GB4【单选题】(10分)球、球面标注时的前缀符号是（）A.NoneB.ΦC.RD.SΦ5【单选题】(10分)几个相同结构在图形标注时，表示均布的符号是（）A.EQSB.SRC.CD.None6【单选题】(10分)尺寸在标注时，注意文字的书写方向，例如：角度尺寸文字一律（）书写A.垂直B.水平C.NoneD.倾斜7【单选题】(10分)A3、A2、A1、A0图幅的标题栏位于图纸的（）A.左下角B.NoneC.右下角D.右上角8【单选题】(10分)机械制图中一般不标注单位，默认单位是（）A.㎝B.㎜C.NoneD.m9【单选题】(10分)不可见轮廓线采用（）绘制。

第一章测试1.按图示尺寸读图，用1:1的比例在指定位置处照样画出平面图形，并标注尺寸。

答案:第二章测试1.按照下图所示投影方向，绘制该立体的三视图投影。

答案:2.请按照下图所示投影方向，绘制该立体的三视图投影。

答案:3.请您在物体的三视图中标出各点A、B、C、D、E、F的三面投影图，注意投影点字母的标注方法。

答案:4.根据下图找出物体上各面的投影，判断各平面是何种位置的平面。

P ____ Q____答案:5.根据下图找出物体上各面的投影，判断各平面是何种位置的平面。

R ____ S____答案:第三章测试1.画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:2.请您画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:3.请您画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并且判别其可见性。

答案:4.请画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:5.求做下面平面立体的第三面投影。

答案:6.答案:7.答案:第四章测试1.根据主、俯两视图，选择正确的左视图，( )A:AB:CC:DD:B答案:A2.根据主、俯两视图，选择正确的左视图。

（）A:CB:BC:DD:A答案:ABCD3.根据主、俯两视图，选择正确的左视图。

（）A:AB:DC:BD:C答案:D4.请您根据这两个主、俯两视图，选择正确的左视图。

（）A:BB:CC:DD:A答案:A5.形体Ⅰ和形体Ⅱ之间的相对位置关系是 ____ 形体Ⅱ和Ⅲ形体之间的相对位置关系是 ____ 形体Ⅱ和Ⅳ形体之间的相对位置关系是 ____ 形体Ⅰ和形体Ⅳ之间的相对位置关系是 ____ 采用形体分析法分析下图组合体相邻表面之间的相对位置关系。

答案:第五章测试1.轴测图是一种能够同时反映物体三维空间形状的 ____ 图。

答案:2.轴测图富有立体感，但是度量性差，作图困难，在工程应用中一般只作为____。

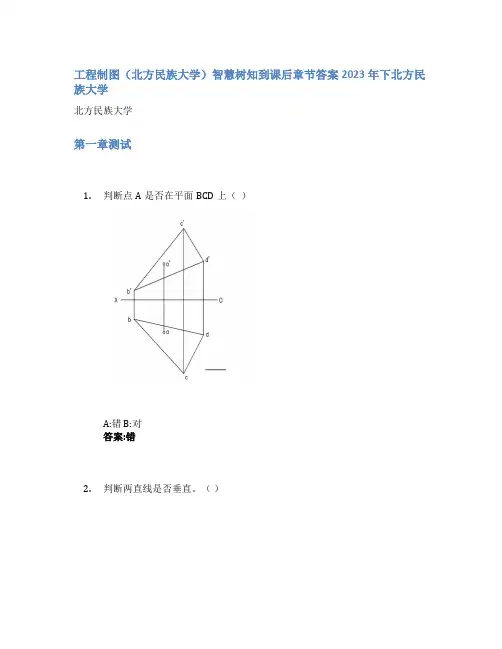

工程制图（北方民族大学）智慧树知到课后章节答案2023年下北方民族大学北方民族大学第一章测试1.判断点A是否在平面BCD上（）A:错 B:对答案:错2.判断两直线是否垂直。

（）A:对 B:错答案:错3.判断AB和CD的相对位置是否平行（）A:对 B:错答案:对4.已知平面（用迹线表示）对H面的倾角为45°，投影图是否正确（）A:错 B:对答案:对5.判断AB、CD两直线的相对位置是否相交（）A:错 B:对答案:对6.判断下列几何元素是共面的。

（）A:错 B:对答案:错7.已知平面ABC对H面的倾角为α，投影图是正确的。

（）A:对 B:错答案:错8.已知AK为平面ABC对V面的最大斜度线，投影图不正确。

A:对 B:错答案:错9.两条直线的相对位置是交叉的是（）A:C B:B C:D D:A答案:B10.判断直线EF属于平面的是（）A:D B:A C:B D:C答案:C第二章测试1.已知主视图和俯视图，选择正确的左视图（）A:(C)B:(D)C:(B)D:(A)答案:(B)2.已知主视图和俯视图，选择正确的左视图( )A:(C) B:(D) C:(B) D:(A)答案:(C)3.已知立体切割的主视图和俯视图，选择正确的左视图( )A:(B) B:(D) C:(A) D:(C)答案:(A)4.已知立体相贯的主视图和俯视图，选择正确的左视图 ( )A:(C) B:(A) C:(D) D:(B)答案:(A)5.已知立体相贯的主视图和俯视图，选择正确的左视图 ( )A:(D) B:(B) C:(A) D:(C)答案:(D)6.已知立体的主视图和俯视图，选择正确的左视图 ( )A:(2) B:(1) C:(3) D:(4)答案:(3)7.已知立体的主视图和俯视图，选择正确的左视图( )A:(3)B:(4) C:(1) D:(2)答案:(4)8.两立体相交所得之交线称为 ( )A:过渡线B:相贯线C:截交线答案:相贯线9.截平面与物体表面的交线为 ( )A:剖面线 B:抛物线C:截交线 D:相贯线答案:截交线10.用平面截切圆锥，截平面与中轴线的位置有（）种。

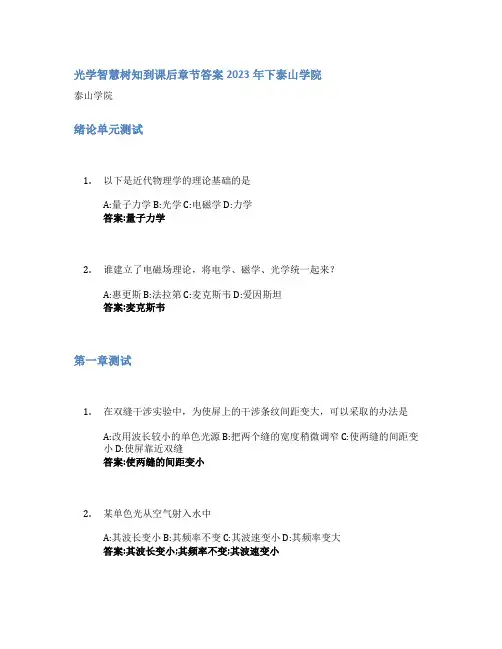

光学智慧树知到课后章节答案2023年下泰山学院泰山学院绪论单元测试1.以下是近代物理学的理论基础的是A:量子力学 B:光学 C:电磁学 D:力学答案:量子力学2.谁建立了电磁场理论，将电学、磁学、光学统一起来？A:惠更斯 B:法拉第 C:麦克斯韦 D:爱因斯坦答案:麦克斯韦第一章测试1.在双缝干涉实验中，为使屏上的干涉条纹间距变大，可以采取的办法是A:改用波长较小的单色光源 B:把两个缝的宽度稍微调窄 C:使两缝的间距变小 D:使屏靠近双缝答案:使两缝的间距变小2.某单色光从空气射入水中A:其波长变小 B:其频率不变 C:其波速变小 D:其频率变大答案:其波长变小;其频率不变;其波速变小3.在迈克耳孙干涉仪的一条光路中，放入一折射率为n 的透明介质薄膜后，测出两束光的光程差的改变量为一个波长，则薄膜的厚度是A:λ/(2n) B:λ/2 C:λ/[2(n-1)] D:λ/n答案:λ/[2(n-1)]4.在杨氏双缝干涉实验中，用一块透明的薄云母片盖住下面的一条缝，则屏幕上的干涉条纹将向上方移动A:对 B:错答案:错5.一束波长为λ的单色光由空气垂直入射到折射率为n的透明薄膜上，透明薄膜放在空气中，要使反射光得到干涉加强，则薄膜最小的厚度为A:λ/(2n) B:λ/2 C:λ/4 D:λ/(4n)答案:λ/(4n)6.两块平玻璃构成空气劈形膜，左边为棱边，用单色平行光垂直入射．若上面的平玻璃以棱边为轴，沿逆时针方向作微小转动，则干涉条纹的A:间隔变小，并向棱边方向平移B:间隔不变，向棱边方向平移C:间隔变大，并向远离棱边方向平移 D:间隔变小，并向远离棱边方向平移答案:间隔变小，并向棱边方向平移7.真空中波长为λ的单色光，在折射率为n的透明介质中从A沿某路径传播到B，若A.B两点位相差为3π,则此路径AB的光程差为A:1.5λ/n B:3λ C:1.5nλ D:1.5λ答案:1.5λ8.平行平板的等倾干涉图样定域在A:平板下界面 B:无穷远 C:平板上界面 D:自由空间答案:无穷远9.法布里-珀罗干涉仪的主要用途是A:检测透镜曲率 B:分辨微小物体 C:测量光速 D:压缩光谱线宽答案:压缩光谱线宽10.在面光源照明的光场中，各点（次波源）都是完全不相干的A:错 B:对答案:错第二章测试1.在夫琅禾费单缝衍射实验中，如果把单缝沿垂直于光轴方向平移时，衍射图样怎样变化A:向上移动 B:向下移动 C:不会移动答案:不会移动2.在光栅光谱中，假如所有偶数级次的主极大都恰好在单缝衍射的暗纹方向上，因而实际上不出现，那么此光栅每个透光缝宽度a和相邻两缝间不透光部分宽度b的关系为A:a=b B:a=2b C:a=3b D:a=0.5b答案:a=b3.波长为λ的单色光垂直入射于光栅常数为d、缝宽为a、总缝数为N的光栅上．取k=0，±1，±2．．．．，则决定出现主极大的衍射角θ的公式可写成A:Ndsinθ=kλ B:Nasinθ=kλ C:d sinθ=kλ D:a sinθ=kλ答案:d sinθ=kλ4.根据惠更斯-菲涅耳原理，若已知光在某时刻的波阵面为 S，则 S 的前方某点P 的光强度决定于波阵面 S 上所在面积元发出的子波各自传到 P 点的A:振动振幅之和的平方 B:光强之和 C:振动的相干叠加 D:振动振幅之和答案:振动的相干叠加5.在闪耀光栅中，使刻槽面与光栅面成θ角，目的是使干涉零级与衍射零级在空间分开A:错 B:对答案:对6.菲涅尔圆孔衍射的衍射图案的中心亮度随圆孔大小不变A:对 B:错答案:错7.在菲涅耳圆孔衍射中，设每个半波带在p点引起的振动的振幅均为a。

第一章测试1【单选题】(10分)投影面垂直线中垂直于H面的直线称为：A.正垂线B.铅垂线C.侧垂线2【单选题】(10分)我们绘图时使用的是投影法中的投影法。

A.中心投影法，正投影法B.中心投影法，斜投影法C.平行投影法，斜投影法D.平行投影法，正投影法3【单选题】(10分)根据投影面展开的法则，三个视图的相互位置必然是以（）为主A.任一视图B.左视图C.俯视图D.主视图4【单选题】(10分)基本视图主要用于表达零件在基本投影方向上的（）形状。

A.前后B.内部C.外部D.左右5【单选题】(10分)主视图是由前向后投射所得的视图，它反映形体的（）和（）方位。

A.上下、前后B.上下、左右C.前后、左右D.左右、前后6【单选题】(10分)基本视图的“三等关系”为：A.长相等，高平齐，宽对正B.长相等，高对齐，宽对正C.长对正，高平齐，宽相等D.长对正，高相等，宽平齐7【单选题】(10分)已知立体的主、俯视图，正确的左视图是（）。

A.B.C.D.8【单选题】(10分)已知物体的主、俯视图，正确的左视图是（）。

A.B.C.D.9【判断题】(10分)六个基本的名称;主视图,上视图,左视图,右视图,仰视图和后视图。

A.对B.错10【判断题】(10分)远离主视图的方向为前方，靠近主视图的方向为后方。

A.对B.错第二章测试1【单选题】(10分)图纸标准幅面分为几种（）。

A.4B.3C.6D.52【单选题】(10分)标题栏绘制位置（）。

A.图框的右上角B.图框的左下角C.图框下边的中央D.图框的右下角3【单选题】(10分)绘图比例为1：2表示（）。

A.缩小的比例B.原值C.放大的比例4【单选题】(10分)图样中的字体写成（）。

A.草书B.楷体C.长仿宋体D.宋体5【单选题】(10分)图线宽度的比率为粗线：细线（）。

A.1:3B.1:1C.1:4D.1:26【单选题】(10分)细点画线一般超出物体轮廓线大约（）。

A.2-8mmB.3-5mmC.10-16mmD.5-10mm7【单选题】(10分)绘图时图线遮挡顺序为（）。
