自动打标机说明书

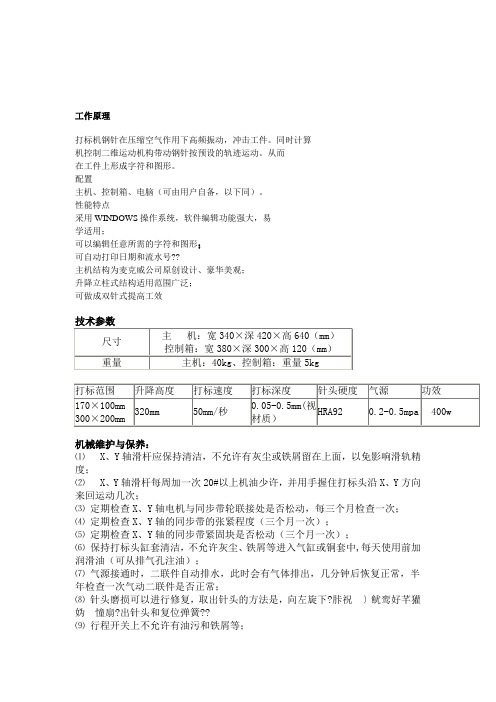

工作原理打标机钢针在压缩空气作用下高频振动，冲击工件。

同时计算机控制二维运动机构带动钢针按预设的轨迹运动。

从而在工件上形成字符和图形。

配置主机、控制箱、电脑（可由用户自备，以下同）。

性能特点采用WINDOWS操作系统，软件编辑功能强大，易学适用；可以编辑任意所需的字符和图形；可自动打印日期和流水号??主机结构为麦克威公司原创设计、豪华美观；升降立柱式结构适用范围广泛；可做成双针式提高工效技术参数尺寸主机：宽340×深420×高640（mm）控制箱：宽380×深300×高120（mm）重量主机：40kg、控制箱：重量5kg打标范围升降高度打标速度打标深度针头硬度气源功效170×100mm 300×200mm 320mm 50mm/秒0.05-0.5mm(视材质）HRA92 0.2-0.5mpa 400w机械维护与保养：⑴ X、Y轴滑杆应保持清洁，不允许有灰尘或铁屑留在上面，以免影响滑轨精度；⑵ X、Y轴滑杆每周加一次20#以上机油少许，并用手握住打标头沿X、Y方向来回运动几次；⑶ 定期检查X、Y轴电机与同步带轮联接处是否松动，每三个月检查一次；⑷ 定期检查X、Y轴的同步带的张紧程度（三个月一次）；⑸ 定期检查X、Y轴的同步带紧固块是否松动（三个月一次）；⑹ 保持打标头缸套清洁，不允许灰尘、铁屑等进入气缸或铜套中,每天使用前加润滑油（可从排气孔注油）；⑺ 气源接通时，二联件自动排水，此时会有气体排出，几分钟后恢复正常，半年检查一次气动二联件是否正常；⑻ 针头磨损可以进行修复，取出针头的方法是，向左旋下?胩祝〕鱿鸾好芊獾妫憧扇?出针头和复位弹簧??⑼ 行程开关上不允许有油污和铁屑等；⑽ 压缩空气应符合技术要求中提出的指标。

2 计算机系统的维护与保养：⑴ 电源应符合技术要求中提出的指标；⑵ 计算机应由专人操作，不允许运行其它软件；⑶ 一旦计算?居胁《荆胙杆偾肴砑际跞嗽贝恚蜓杆儆氡竟玖担?⑷ 计算机?肪秤Ψ霞际跻?中所提出的指标??⑸ 计算机应防潮、防尘和防油污，以免引起进接插元件氧化后造成短路，接触不良等故障。

激光打标机操作流程说明书一、激光打标机概述激光打标机是一种广泛应用于工业生产中的高精度打标设备。

其采用激光束对物体进行标记、刻印、雕刻等操作，具有速度快、精度高、效果优异等特点。

本文将详细介绍激光打标机的操作流程，帮助用户顺利运行该设备。

二、设备准备1. 确保激光打标机与电源连接正常，设备及周边区域无杂物。

2. 检查激光器和镜片是否清洁，如有灰尘或污渍，请使用干净的棉纱轻轻擦拭。

3. 检查标记软件是否已安装在电脑上，并确保电脑与激光打标机连接良好。

三、操作步骤1. 打开电源按下激光打标机的电源按钮，启动设备。

等待设备自检完毕，确保所有指示灯正常亮起。

2. 设定标记参数根据需要，在标记软件中设定要使用的标记参数，如标记内容、字体、大小、深度等。

3. 确定标记位置通过操纵控制台或者使用鼠标在软件界面上调整标记位置。

确保标记位置对准需要打标的物体。

4. 调试标记样品选择一个标记样品进行标记调试。

将标记样品放置在激光打标机的工作台上，根据需要进行调整。

通过软件界面预览标记效果，确保标记准确、清晰。

5. 开始标记确认标记样品调试完成后，可以开始进行批量标记工作。

将待标记物体放置在激光打标机工作台上，并确保固定牢固。

在软件界面上点击“开始标记”按钮，激光打标机将按照设定的参数进行标记。

6. 完成标记标记完成后，等待激光打标机停止工作。

取下已标记物体，检查标记效果是否符合要求。

如需修改参数或重新标记，可回到第4步进行调试。

四、注意事项1. 操作激光打标机时，请佩戴防护眼镜，避免激光对眼睛的伤害。

2. 在操作过程中，请勿将手指或其他物体放入激光束范围内，以免发生意外。

3. 长时间连续使用激光打标机可能会导致设备过热，建议适当停机降温，维护设备寿命。

4. 激光打标机内部含有高压电源，请勿私自拆卸维修，以免发生电击事故。

5. 对于不熟悉激光打标机操作的人员，请勿擅自操作，应接受专业培训后方可使用。

五、维护保养1. 定期清洁激光器和镜片，确保其表面清洁无尘。

在这一节中,我们将简单介绍如何快速创建一个文本标记与一个流水号标记,并对这两个标记进行对针,确定最终在工件上的刻印位置。

点击［标记］功能面板的［添加标记］按钮,然后在弹出的标记类型列表中选择一个将要建立的标记类型,这里我们选第一个［文本］,选择完成后在ThorX6中间的空白区域也就就是标记编辑区点下鼠标左键,一个［文本］标记即按默认的参数被建立了起来。

如下图:注意此时的［标记］功能面板,［标记］功能面板的［标记］组中已经将我们刚建立的标记的相关参数显示了出来,如下图:这些参数跟标记类型相关的,也就就是说,在建立标记时选择不同的标记类型,其相关的参数也就是不一样的,现在［标记］功能面板显示的就是我们刚建立的［文本］类标记的参数,这些参数包括标记的位置、内容、字体等等。

至此,这个［文本］已经被成功建立。

现在我们用同样的方法,再建立一个标记,只不过这一次,我们将建立一个“流水号”标记。

在［添加标记］按钮弹出的标记类型列表中还就是选择［文本］,同样的,在标记编辑区中点下鼠标左键,然后在［标记］功能面板的［内容］参数中,将默认的“ABC123”更改为“12345”,更改内容并不就是必须的,这里我们更改它只就是为了区别两个标记的内容。

接下来,在［标记］功能面板的右边,点击［编码类型］按钮,然后在弹出的编码类型列表中选择［流水号］,注意此时标记“12345”已经变为红色,红色表明此标记的编码类型为［流水号］,同时,在［标记］功能面板的［编码］组中,已经可以瞧到［流水号］编码的相关参数,如下图:这些参数就是跟标记的编码类型相关的,也就就是说,选择不同的编码类型,其相关的参数也就是不一样的。

现在显示的就是［流水号］编码的相关参数。

至此,这个拥有［流水号］编码的标记已经被成功建立。

在标记编辑区域中,您建立的标记瞧起来可能就是这样的,如下图:可能您建立的标记的位置跟我做的这个例子中的不一样,没关系,您可以使用键盘上的方向键移动最后建立的标记,每点击一次方向键,标记的位置将按您移动的方向移动1mm。

EzCad2 打标机使用说明书版2EzCad用户使用手册禁止前导零：如果序列号文本是数字时前面有许多字符“0”，是否省略。

如0000，0001，0002…，如果使能了禁止前导零选项，则序号变成0，1，2…。

过滤下列符号：在过滤列表中可以设置20个过滤条件，过滤一些不需要的序列号。

如果开始序号是0000，序号增加量为1的序号组是0000，0001，0002，0003，0004，0005……，0012，0013，0014，0015，0016…图4-36序列号扩展参数对话框如果过滤条件是“*4”表示所有序号末尾数是“4”的序号都过滤掉，“*”表示通配符号。

则序号组变成:0000，0001，0002，0003，0005，0006……，0012，0013，0015，0016，0017…如果开始序号是1000，序号增加量为500的序号组是1000，1500，20XX，2500，3000，3500……如果过滤条件是“2*”表示所有序号首数是“2”的序号都过滤掉。

45版权所有EzCad用户使用手册则序号组变成:1000，1500，3000，3500，4000……阵列序列号：指如果阵列数目总数大于1时，是否序列号要随着阵列的数目一起改变。

图4-37所示是阵列数目X=3,Y=2时序列号0000，0001，0002，0003，0004，0005不使能阵列序列号的情形，按照图形加工6个0000，6个0001…。

图4-38所示是阵列数目X=3,Y=2时序列号0000，0001，0002，0003，0004，0005使能阵列序列号的情形，按照图形的位置加工0000-0005，然后再0006-0010，依此类推。

图4-37 禁用阵列序列号图4-38 使能阵列序列号列表文件当前EZCAD2支持两种列表文件46版权所有EzCad用户使用手册1．TXT文件当选择了TXT文件系统会显示如图4-39(a)所示的内容,要求用户设置文件名称和当前要加工文本的行号。

打标机说明指导书中文感谢您购买本公司产品,请您在使用设备之前,详细阅读本说明书.1、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。

HGL—LSY50型系列激光打标机是利用波长为1064nm的固体YAG激光，通过控制振镜的偏转来达到标刻的目的。

激光振镜打标具有标记速度快、连续工作稳定性好、软件功能强、定位精度和重复精度高等优点，广泛应用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。

型号说明：HGL—LSY50F表示进口振镜头激光器输出功率YAG激光器振镜打标机表示为中小功率激光设备华工激光主要技术参数：激光波长：1064 nm激光器输出功率：50W声光调制频率：500 ~20 kHz最大直线刻写速度：3000 mm/s, 视材料标刻范围：70*70mm(110*110mm,220*220 mm) 重复精度：mm定位精度：mm标刻线深：~ mm供电：三相~ 380V、KV A2、激光打标机工作原理激光电源产生瞬间高压（约2万伏）触发氪灯，并以预设定电流维持，氪灯点燃；当工作电流达到阈值，光腔输出连续激光；调Q器件对连续激光进行腔内调制，产生准连续激光（频率可调），以提高输出激光的峰值功率；输出激光通过由计算机控制的振镜反射偏转，经F-θ透镜聚集到工作表面，形成高功率密度光斑（约106 w/mm2）使工件表面瞬间气化，刻蚀出一定深度的图案文字。

3、HGL-LSY50激光振镜打标机的构成及各部件功能3．1 总则HGL—LSY50型激光振镜打标机是由氪灯泵浦的固体YAG 激光打标机，它主要由五部分组成，即：激光器系统、声光调制系统、振镜扫描系统、计算机控制系统及冷却系统，外形结构如图一所示。

图一 整机外形构造图3．2 激光器系统激光器系统主要由激光工作物质、泵浦氪灯、聚光腔、谐振腔组成。

电动打标机使用说明书第一章：安全注意事项1.1请仔细阅读本使用说明书，并确保在使用电动打标机之前，您已经理解了所有的安全注意事项。

1.2请务必穿戴好安全防护设备，如手套、护目镜等，以免在操作过程中发生意外伤害。

1.3在使用电动打标机之前，请确保电源已经关闭，并拔掉电源插头。

1.4在操作电动打标机之前，请确保它所处的工作环境没有任何杂物或障碍物。

1.5在操作电动打标机时，请确保周围没有任何易燃、易爆物品或其他可能危及人身安全的物品。

1.6请确保使用电动打标机的场所通风良好，以防止因为有毒气体或烟雾导致的中毒事故。

第二章：电动打标机的结构和工作原理2.1电动打标机主要由电源控制系统、打标头、打标台和运动系统组成。

2.2电源控制系统用于控制打标机的开关、定位和打标深度等功能。

2.3打标头是电动打标机的核心部件，它通过运动系统实现打标的操作。

第三章：电动打标机的使用方法3.1在使用电动打标机之前，请连接好电源，并确保电源接头没有损坏。

3.2打开电源控制系统的电源开关，此时电动打标机已经准备就绪。

3.3打开打标台的卡扣，并将要打标的物品放置在打标台上。

3.4通过操作电源控制系统，调整打标头的位置和深度，确保打标的准确性和质量。

3.5在调整好打标头位置和深度后，按下打标头的启动按钮，开始进行打标操作。

3.6打标完成后，关闭打标头的启动按钮，并断开电源，确保安全。

第四章：电动打标机的维护保养4.1电动打标机在使用一段时间后，应定期清洁打标头和打标台上的杂物。

4.2定期检查打标头和打标台是否有损坏，如有损坏，请及时更换。

4.4在长时间不使用电动打标机时，请拔掉电源插头，并将其放置在干燥通风处。

第五章：常见故障解决方法5.1电动打标机无法正常启动：请检查电源是否接通，电源插头是否损坏。

5.2打标头位置不准确：请检查打标头的定位装置，调整使其位置正确。

5.3打标深度不一致：请检查打标头的深度调节装置，调整使其深度一致。

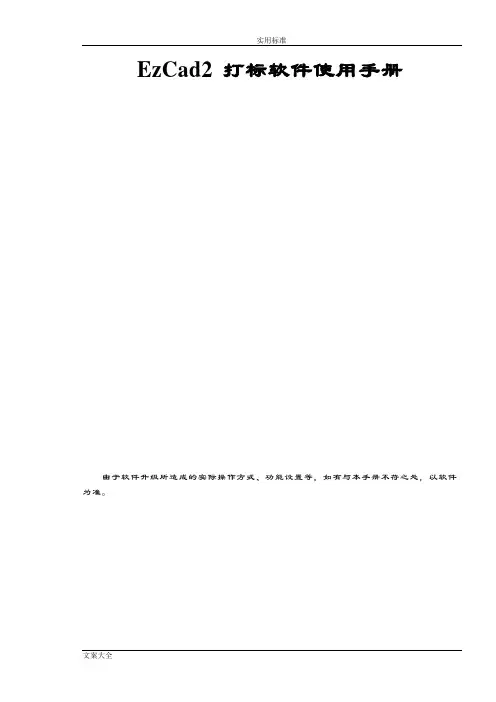

实用标准文案大全EzCad2 打标软件使用手册由于软件升级所造成的实际操作方式、功能设置等，如有与本手册不符之处，以软件为准。

目录第一章概述 (4)1.1 EzCad2软件简介 (4)1.1.1 软件安装 (4)1.1.2 软件功能 (4)1.1.3 界面说明 (5)1.2 本手册说明 (6)1.2.1 容安排 (6)1.2.2 其他声明 (6)第二章文件菜单 (7)2.1 新建(N) (7)2.2 打开(O) (8)2.3 保存(S)，另存为(A) (9)2.4打印 (10)2.5 获取扫描图像(m) (10)2.6 系统参数(P) (10)2.6.1 常规 (11)2.6.2 颜色 (12)2.6.3 工作空间 (12)2.6.4 自动备份 (12)2.6.5 移动旋转 (13)2.6.6 插件管理器 (14)2.6.7 语言/Language (14)2.7 最近文件 (14)2.8 退出(X) (15)2.9 对象列表 (15)2.10 对象属性栏 (15)第三章编辑 (18)3.1 撤消(U)/恢复(R) (18)3.2 剪切(T)/复制(C)/粘贴(P) (18)3.3组合/分离组合 (19)3.4 群组/分离群组 (19)3.5 填充 (19)文案大全3.6 转为曲线 (22)第四章绘制菜单 (23)4.1 点(D) (23)4.2 曲线 (24)4.3 矩形 (25)4.4 圆 (25)4.5 椭圆 (26)4.6 多边形 (27)4.7 文字 (27)4.7.1文字字体参数 (28)4.7.2曲线排文本参数 (29)4.7.3条形码字体参数 (33)4.7.4变量文本 (38)4.8 位图 (48)4.9 矢量文件 (53)4.10 延时器 (54)4.11 输入口 (55)4.12 输出口 (55)4.13 直线 (56)4.14 图形选取 (56)4.15 节点编辑 (58)第五章修改菜单 (61)5.1 变换 (61)5.1.1移动 (61)文案大全5.1.2 旋转 (62)5.1.3镜像 (63)5.1.4缩放 (63)5.1.5倾斜 (64)5.2 造形 (65)5.3 曲线编辑 (66)5.4 对齐 (66)第六章查看菜单 (72)6.1 观察 (72)6.2 标尺，网格点，辅助线 (73)6.3 捕捉网格 (73)6.4 捕捉辅助线 (73)6.5捕捉对象 (73)6.5 系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏 (74)第七章帮助 (75)7.1 关于EzCad(A) (75)第八章加工 (76)8.1笔列表 (76)8.2加工参数库 (77)8.3加工对话框 (83)8.4设备参数 (83)8.4.1 区域参数 (83)8.4.2 激光参数 (87)8.4.3 端口参数 (89)文案大全第一章概述1.1 EzCad2软件简介1.1.1 软件安装EzCad2软件运行需要硬件为计算机主频在300MHz以上，存64M以上，硬盘10G以上。

BXDB-300型高精度金属打标机使用说明书基本知识BXDB-300打标机的用途是采用精密电腐蚀原理在金属产品表面或导电材料表面打印精美标记。

只有掌握正确的使用和日常的维护方法，才能长期稳定地充分发挥该打标机的功能。

因此，在使用该打标机的之前，所有操作人员都应该认真阅读使用说明书。

一、适用范围1.适于在多种金属材料（如不锈钢、碳钢、硬质高速合金钢、铝合金、表面镀铬、镀镍、镀锌)制品上直接标注字符,或印制高档不锈钢标牌。

用来标注产品名称、型号、技术指标、商标、厂名、安全事项等内容。

其特点是正规、清晰、耐久、不脱落、不变色、操作灵活方便。

标注深度约几微米，对壁薄或精小零件也无热应力、机械变形影响，不论平面、弧面均能标注。

2.适用于金属牌匾，特别是不锈钢牌匾内外装修上制作大字、装修图案，具有高贵典雅，别具一格的特点。

3.本打标方法可显著提高金属制品的标注水平，使产品外观精美，提高档次，利于防伪。

特别是对于需要经常改变参数，有编号、日期的标注最为适宜，可采用蜡纸版随时改变，利于纪录和质量跟踪，并且成本低廉，操作简便，已使用该机的用户均反映良好。

二、注意技术指标电源电压：AC220V输出电压调节范围：0~20V输出功率:300W最大调制电流：15A体积：110mmx90mmx50mm三、操作前准备1.接好电源线，查看机器有无电压，在电压正常的情况下，连接好输出和输入线。

2.准备好电解液和模版。

四、打标方法1.打标电极的准备将红色电极线与打标机背面红色线柱连接拧紧，黑色鳄鱼夹夹在要标注的金属制品上或金属垫板上；黑色电极线与打标机背面黑色接线柱连接拧紧，剪宽度与电极相同的一条毡垫和导电网附在石墨电极的前端，两端后折并用胶带纸将其粘紧备用。

2.打标机调节将机器电源线插入机器电源插座，并将电源线插头插入电压为220v的插座上，检查两根电极输出线，确保未接错线，按下电源开关的位置，开关指示灯亮3.开始打标(1).将产品放在基板上，模版放在产品上。
